Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 360

AC(diag)-42

Диагностика по симптомам

СИСТЕМА ОТОПИТЕЛЯ, ВЕНТИЛЯТОРА САЛОНА И КОНДИЦИОНЕРА (ДИАГНОСТИКА)

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

AB

Страница

1.

Общие сведения........................................................................................2

2.

Разъем модуля подушки безопасности ..................................................8

3.

Места осмотра после столкновения .....................................................11

4.

Модуль подушки безопасности водителя  ...........................................14

5.

Модуль подушки безопасности переднего пассажира  ......................15

6.

Модуль боковой подушки безопасности  .............................................16

7.

Модуль подушки-шторки безопасности ...............................................18

8.

Блок управления системы подушек безопасности  ............................20

9.

Датчик боковой подушки безопасности  ..............................................21

10.

Датчик подушки-шторки безопасности ................................................22

11.

Поворотный разъем рулевой колонки  .................................................23

12.

Дополнительный датчик лобового удара  ............................................24

AB-2

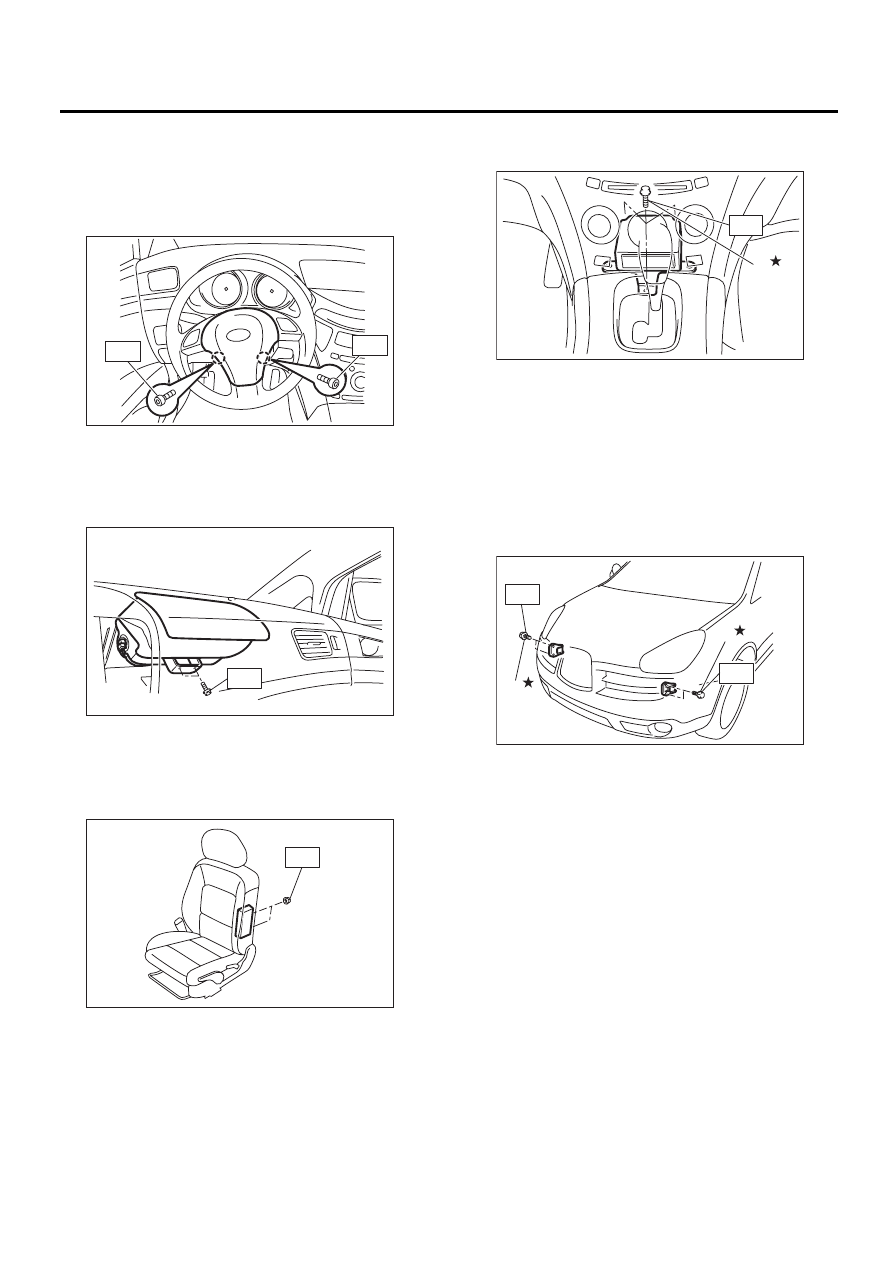

Общие сведения

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

1. Общие сведения

A: УЗЕЛ

1. МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ
ВОДИТЕЛЯ

Момент затяжки:

10 Нм (1,0 кгс-м, 7,2 фунт-сила-фут)

2. МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ
ПЕРЕДНЕГО ПАССАЖИРА

Момент затяжки:

7,4 Нм (0,75 кгс-м, 5,5 фунт-сила-фут)

3. МОДУЛЬ БОКОВОЙ ПОДУШКИ
БЕЗОПАСНОСТИ

Момент затяжки:

6 Нм (0,61 кгс-м, 4,4 фунт-сила-фут)

4. БЛОК УПРАВЛЕНИЯ СИСТЕМЫ
ПОДУШЕК БЕЗОПАСНОСТИ

Момент затяжки:

25 Нм (2,5 кгс-м, 18,1 фунт-сила-фут)

ОСТОРОЖНО:
Запрещается повторное использование мон-
тажных болтов и гаек.

5. ДОПОЛНИТЕЛЬНЫЙ ДАТЧИК
ЛОБОВОГО УДАРА

Момент затяжки:

13 Нм (1,32 кгс-м, 9,6 фунт-сила-фут)

ОСТОРОЖНО:
Запрещается повторное использование
монтажных болтов и гаек.

AB-01525

T

T

T

AB-01270

T

AB-00754

T

(A) Болт

(A) Болт

AB-01271

T

(A)

AB-01272

T

T

(A)

(A)

AB-3

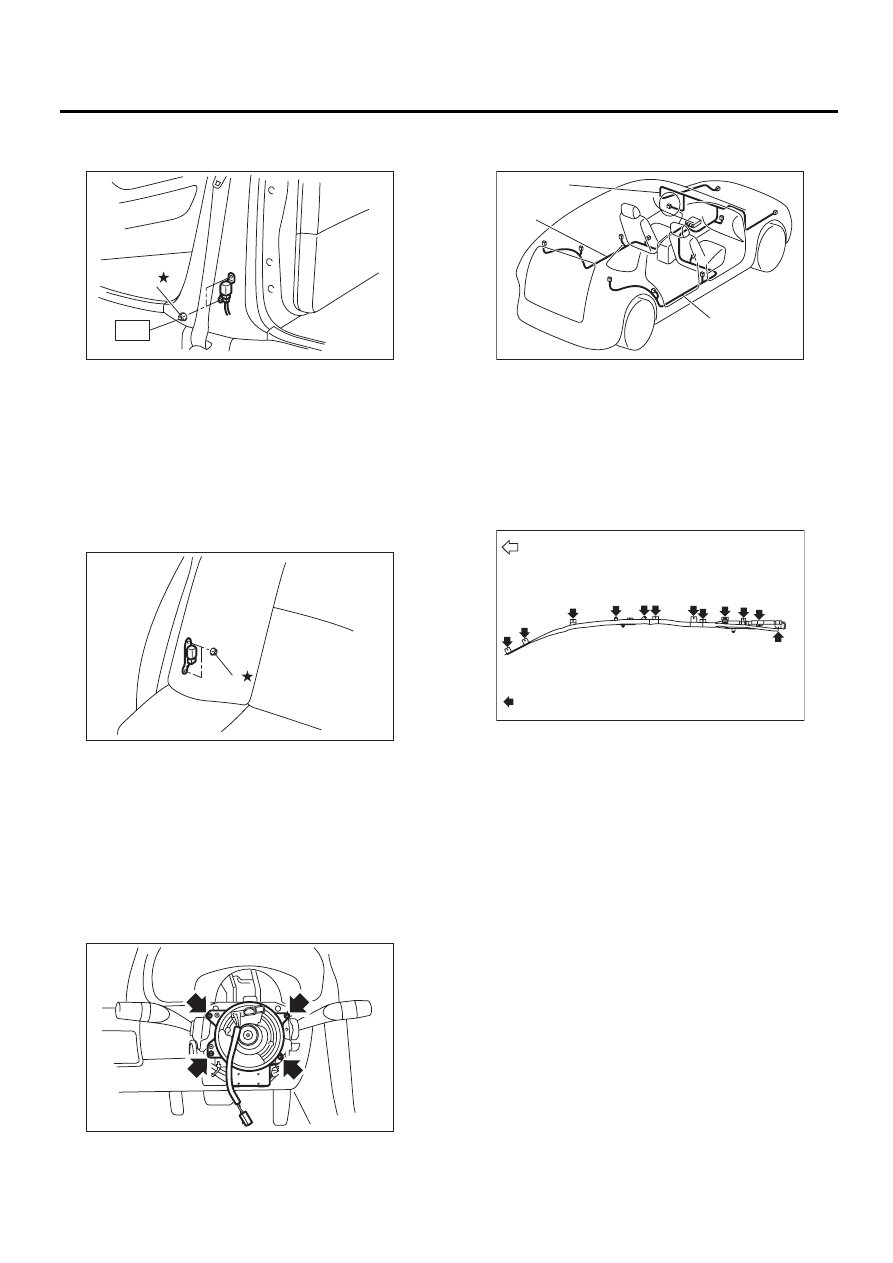

Общие сведения

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

6. ДАТЧИК БОКОВОЙ ПОДУШКИ
БЕЗОПАСНОСТИ

Момент затяжки:

8 Нм (0,82 кгс-м, 5,9 фунт-сила-фут)

ОСТОРОЖНО:
Запрещается повторное использование
монтажных болтов и гаек.

7. ДАТЧИК ПОДУШКИ-ШТОРКИ
БЕЗОПАСНОСТИ

Момент затяжки:

8 Нм (0,82 кгс-м, 5,9 фунт-сила-фут)

ОСТОРОЖНО:
Запрещается повторное использование
монтажных болтов и гаек.

8. ПОВОРОТНЫЙ РАЗЪЕМ РУЛЕВОЙ
КОЛОНКИ

9. ЖГУТ ПРОВОДОВ МОДУЛЯ
ПОДУШКИ БЕЗОПАСНОСТИ

10.МОДУЛЬ ПОДУШКИ-ШТОРКИ
БЕЗОПАСНОСТИ

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фут-фунт)

(A) Болт

(A) Гайка

AB-01190

T

(A)

AB-01191

(A)

AB-01273

(1) Основной жгут проводов системы подушек безо-

пасности

(2) Задний жгут проводов системы подушек безопас-

ности (правый)

(3) Задний жгут проводов системы подушек безопас-

ности (левый)

(F)

Передняя часть автомобиля

(1)

Болт

AB-01275

(1)

(3)

(2)

AB-01526

(1)

(F)
