Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 311

BVC(diag)-36

Общая таблица диагностики

ВАКУУМНАЯ СИСТЕМА УПРАВЛЕНИЯ ТОРМОЗАМИ (BVC) (ДИАГНОСТИКА)

СТОЯНОЧНЫЙ ТОРМОЗ

PB

Страница

1.

Общие сведения .......................................................................................2

2.

Педаль стояночного тормоза ..................................................................6

3.

Трос стояночного тормоза  ......................................................................7

4.

Узел стояночного тормоза (задний дисковый тормоз)  ........................9

5.

Общая таблица диагностики .................................................................12

PB-2

Общие сведения

СТОЯНОЧНЫЙ ТОРМОЗ

1. Общие сведения

A: ХАРАКТЕРИСТИКИ

B: УЗЕЛ

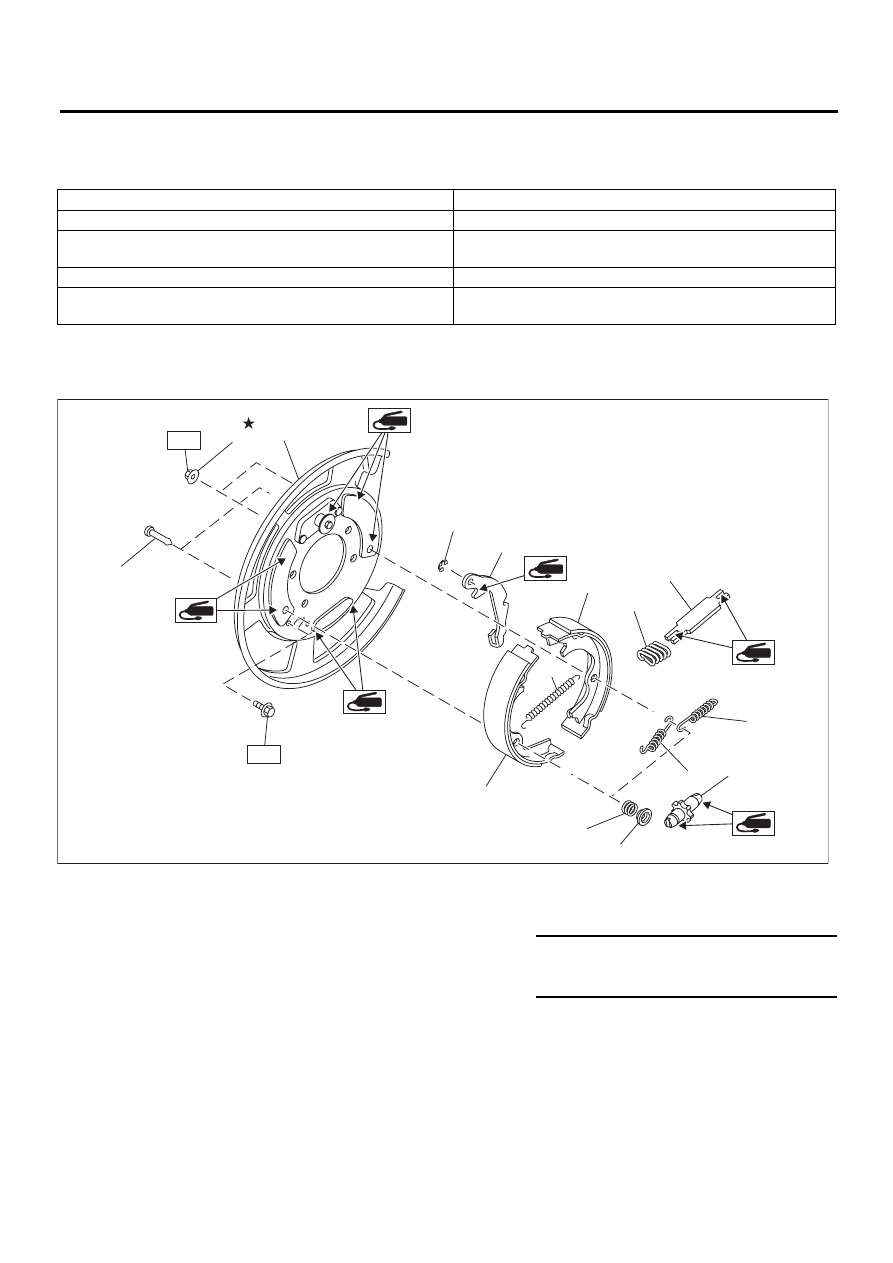

1. СТОЯНОЧНЫЙ ТОРМОЗ (ЗАДНИЙ ДИСКОВЫЙ ТОРМОЗ)

Тип

Механический, барабаны в задних тормозных дисках

Эффективный диаметр барабана

мм (дюймов)

210 (8,27)

Размеры накладок тормозных колодок
(Длина

× Толщина)

мм (дюймов)

238,2

× 30,0 × 4,0

(9,378

× 1,181 × 0,157)

Регулировка зазора

Ручная регулировка

Ход педали

щелчков/Н (кгс,

фунт-силы)

5 — 6/300 (30,6, 67)

(1) Задний щиток

(8)

Первичная возвратная пружина (14) Штифт-держатель колодки

(2) Фиксатор

(9)

Вторичная возвратная пружина (15) Самоконтрящаяся гайка (с WAX)

(3) Рычаг

(10) Регулировочная пружина





(4)

(5)

(6)
(7)

Колодка стояночного тормоза
(первичная)
Колодка стояночного тормоза
(вторичная)
Пружина распорки
Распорка

(11)
(12)

(13)


Регулятор
Колпачок держателя тормозной
колодки
Пружина держателя тормозной
колодки


Момент затяжки: Нм (кгс-м, фунт-силы-фут)

T1: 8 (0,8, 5,9)

T2: 75 (7,6, 55,33)





(4)

(13)

(12)

(11)

(8)

(10)

(9)

(7)

(6)

(5)

(3)

(2)

(1)

(15)

T1

T2

(14)

PB-00115

PB-3

Общие сведения

СТОЯНОЧНЫЙ ТОРМОЗ

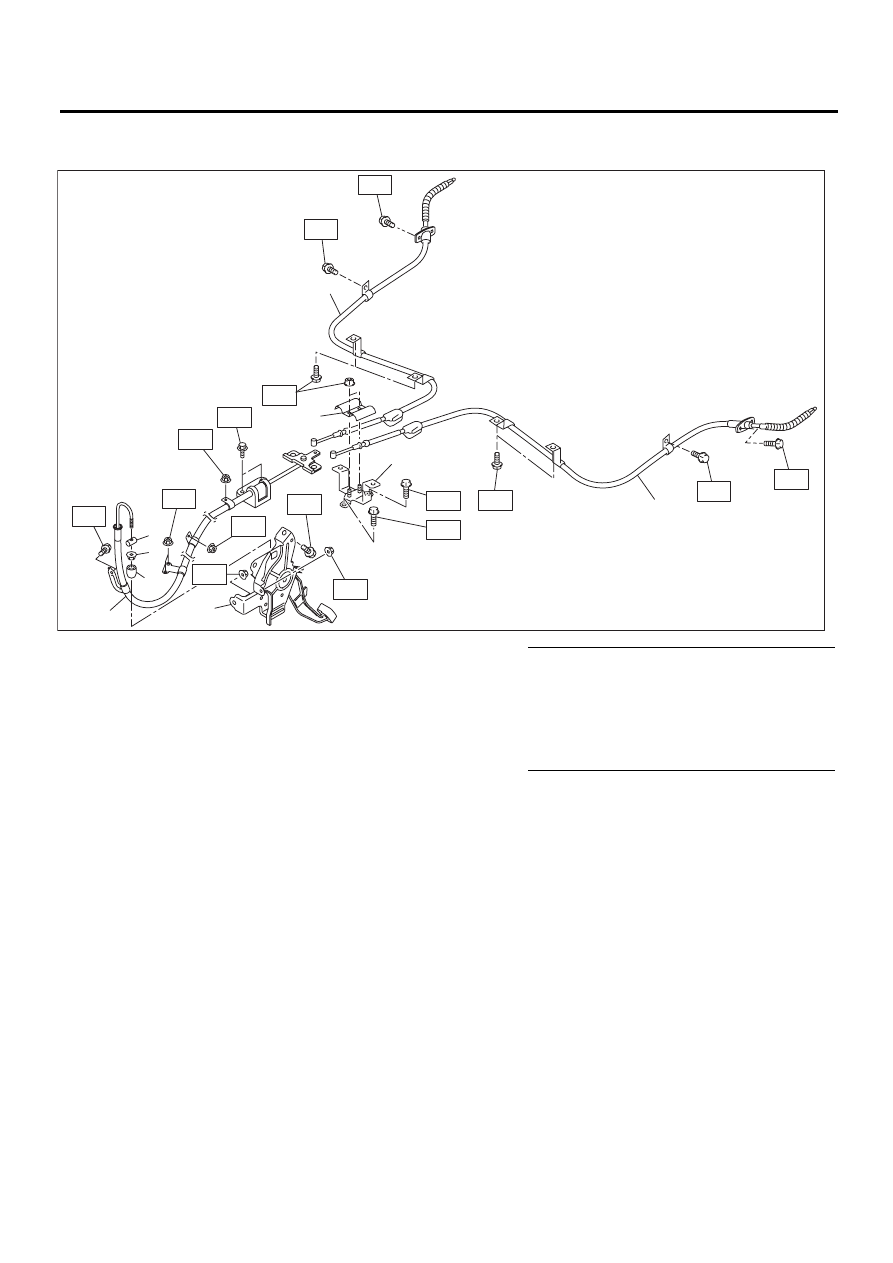

2. ТРОС СТОЯНОЧНОГО ТОРМОЗА

• Модель с левосторонним управлением

(1) Педаль стояночного тормоза (6) Зажим

Момент затяжки: Нм (кгс-м, фунт-силы-фут)

(2)
(3)

(4)

(5)

Распорная втулка
Регулировочная гайка (само-
контрящаяся гайка)
Передний трос стояночного
тормоза
Кронштейн

(7)

(8)

(9)



Задний правый трос стояночного
тормоза
Задний левый трос стояночного
тормоза
Крышка регулятора


T1: 7,5 (0,76, 5,5)

T2: 8 (0,8, 5,9)

T3: 18 (1,8, 13,0)

Т4: 33 (3,4, 24,3)

PB-00084

T3

T4

T3

T3

T3

(5)

(2)

(3)

(6)

(4)

(1)

(7)

(9)

(9)

T2

T4

T3

T1

T1

T3

T3

T1

T3

T2

T3
