TC-8

Измерение давления муфты передачи

РАЗДАТОЧНАЯ КОРОБКА

7. Измерение давления

муфты передачи

А: ПРИМЕЧАНИЕ

Процедуры проверки приведены в разделе
«5AT». <См. 5AT-37, Измерение давления муф-
ты передачи.>

СИСТЕМА ВЕДУЩИХ ВАЛОВ

DS

Страница

1.

Общие сведения .......................................................................................2

2.

Карданный вал  .......................................................................................10

3.

Передняя полуось  ..................................................................................13

4.

Задняя полуось  ......................................................................................17

5.

Подшипник передней ступицы  .............................................................19

6.

Подшипник задней ступицы ..................................................................21

7.

Передний ведущий вал ..........................................................................24

8.

Задний ведущий вал  ..............................................................................29

9.

Общая таблица диагностики .................................................................34

DS-2

Общие сведения

СИСТЕМА ВЕДУЩИХ ВАЛОВ

1. Общие сведения

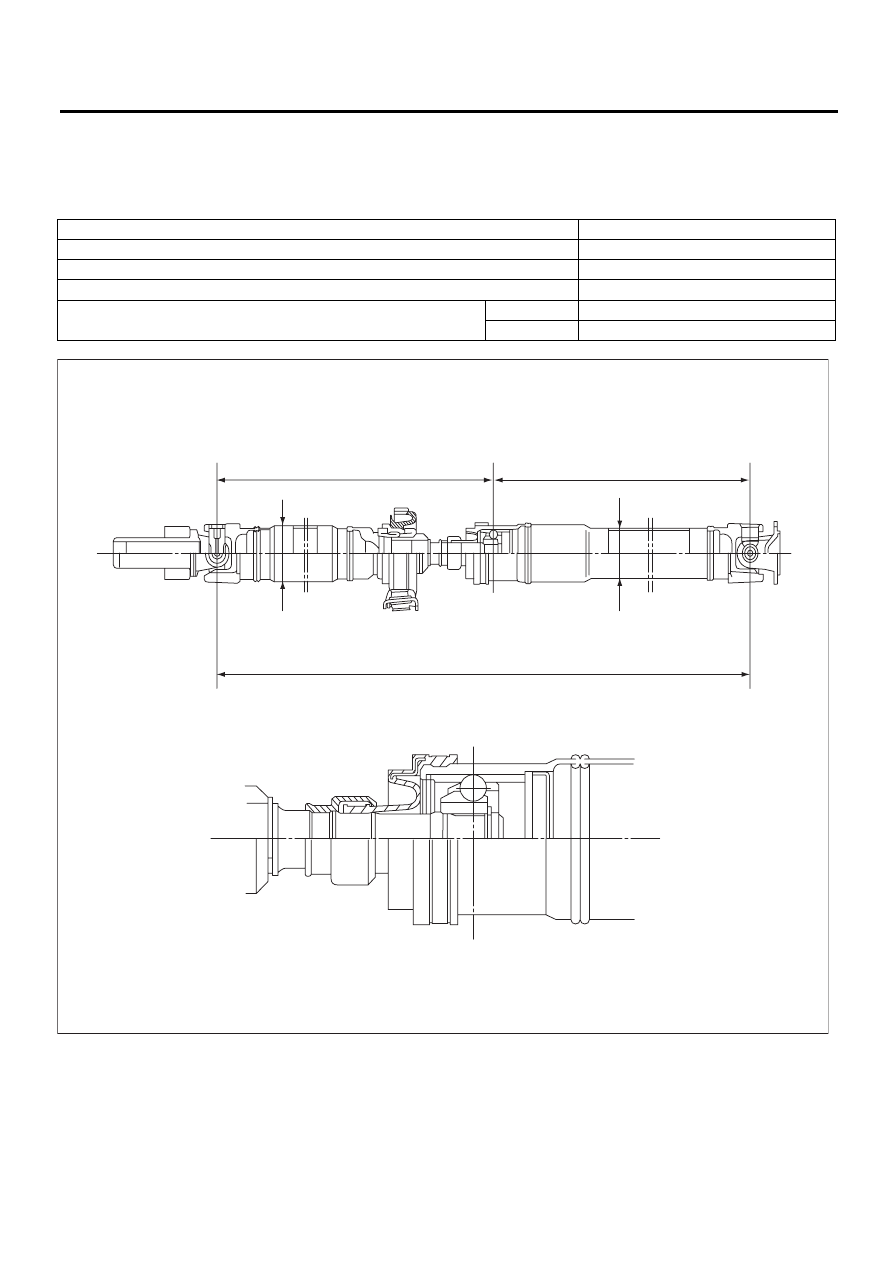

A: ХАРАКТЕРИСТИКИ

1. КАРДАННЫЙ ВАЛ

Тип карданного вала

EDJ

Длина карданного вала: L

мм (дюймов)

1 399 (55,08)

Длина от шарнира до шарнира переднего карданного вала: L

1

мм (дюймов)

645 (25,39)

Длина от шарнира до шарнира заднего карданного вала: L

2

мм (дюймов)

754 (29,69)

Внешний диаметр трубы:

мм (дюймов)

D

1

63,5 (2,50)

D

2

57,5 (2,26)

D1

D2

L

L1

L2

DS-00350

DS-3

Общие сведения

СИСТЕМА ВЕДУЩИХ ВАЛОВ

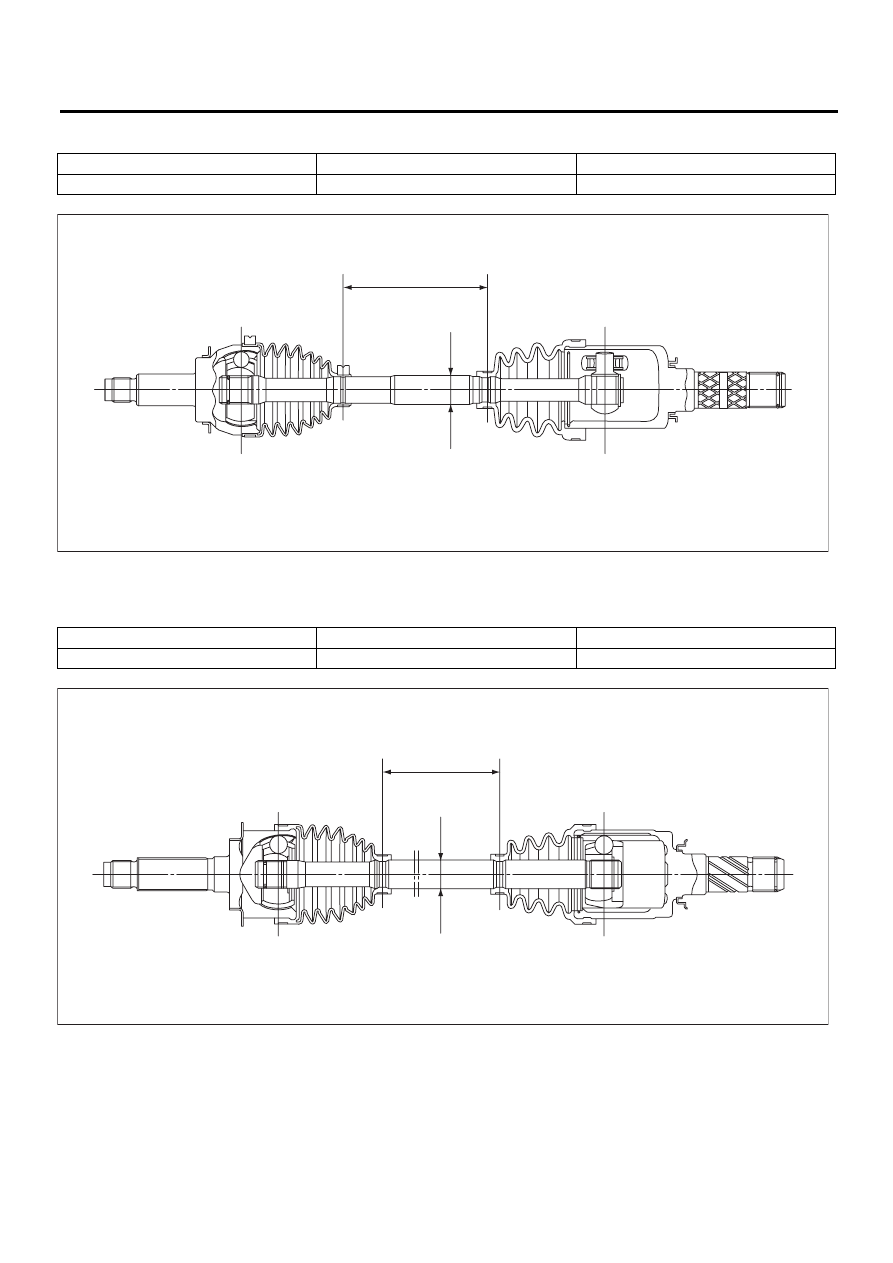

2. УЗЕЛ ПЕРЕДНЕГО ВЕДУЩЕГО ВАЛА

3. УЗЕЛ ЗАДНЕГО ВЕДУЩЕГО ВАЛА

Тип ведущего вала

Диаметр оси

φ D мм (дюймов)

Длина оси L мм (дюймов)

EBJ + PTJ

26 (1,0)

388,5 (15,30)

(A)

Диаметр оси

(B)

Длина оси





Тип ведущего вала

Диаметр оси

φ D мм (дюймов)

Длина оси L мм (дюймов)

EBJ + DOJ

24 (0,94)

386,8 (15,23)

(A)

Диаметр оси

(B)

Длина оси





(B)

(A)

DS-00351

(A)

(B)

DS-00352
