EX(H6DO)-2

Общие сведения

СИСТЕМА ВЫПУСКА

1. Общие сведения

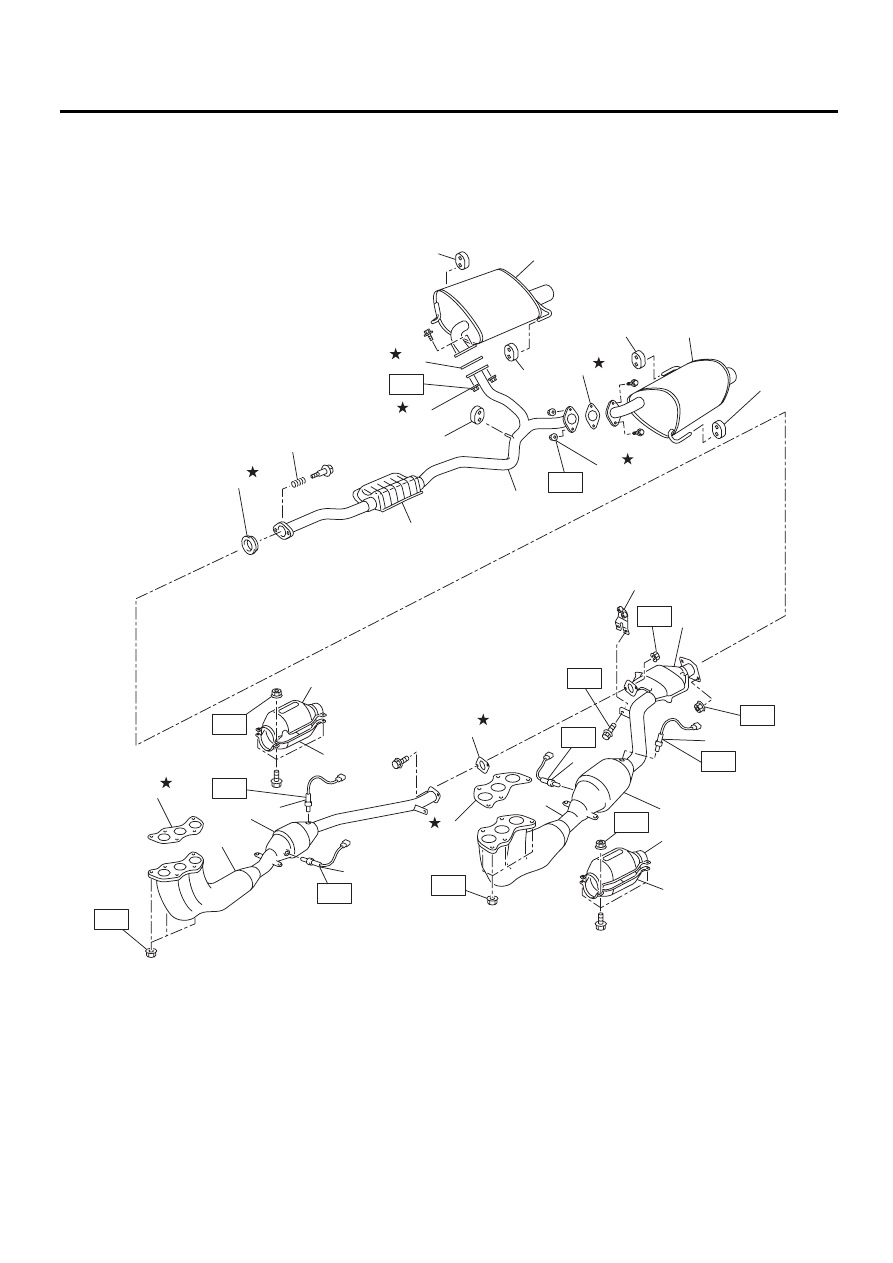

A: УЗЕЛ

EX-02175

(18)

(12)

(11)

(10)

(8)

(20)

(21)

(22)

(23)

(25)

(24)

(17)

(24)

(26)

(24)

(25)

(16)

(26)

(13)

(15)

(19)

(14)

(6)

(7)

(5)

(4)

(3)

(1)

(2)

(9)

EX(H6DO)-3

Общие сведения

СИСТЕМА ВЫПУСКА

B: ОСТОРОЖНО

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Перед снятием, установкой или разборкой
удаляйте загрязнения, в том числе грязь и про-
дукты коррозии.
• Содержите в порядке разобранные детали и
защищайте их от пыли и грязи.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой или разборкой.
Избегайте снятия, установки, разборки и заме-
ны деталей без необходимости.
• После движения детали автомобиля имеют
очень высокую температуру. Остерегайтесь
ожогов от нагретых деталей
• Обязательно затягивайте крепеж, включая
болты и гайки, на указанный момент затяжки.
• Размещайте домкраты или жесткие козлы в
специально предназначенных местах.
• Обязательно отсоединяйте провод массы от
аккумулятора перед отсоединением электри-
ческих разъемов датчиков или блоков.
• При налипании любого жира на выхлопную
трубу, вытрите его. В противном случае воз-
можно возгорание.

(1) Верхняя крышка переднего каталити-

ческого нейтрализатора (правая)

(11) Нижняя крышка переднего каталити-

ческого нейтрализатора (левая)

(23) Задняя выхлопная труба

(24) Резиновая подушка

(2) Нижняя крышка переднего каталити-

ческого нейтрализатора (правая)

(12) Передняя выхлопная труба (левая)

(25) Самоконтрящаяся гайка

(13) Передний каталитический нейтрализа-

тор (левый)

(26) Прокладка

(3) Прокладка

(14) Передний датчик кислорода (качества

топливовоздушной смеси) (левый)

Момент затяжки: Нм (кгс-м,
фунт-сила-фут)

(4)
(5)

(6)

(7)
(8)
(9)

(10)

Передняя выхлопная труба (правая)
Передний каталитический нейтрали-
затор (правый)
Передний датчик кислорода (качест-
ва топливовоздушной смеси) (правый)
Задний датчик кислорода (правый)
Прокладка
Прокладка
Верхняя крышка переднего каталити-
ческого нейтрализатора (левая)

(15) Задний датчик кислорода (левый)

(16) Глушитель (правый)

T1: 70 (7,1, 52,0)

(17) Глушитель (левый)

T2: 13 (1,3, 9,4)

(18) Задний каталитический нейтрализатор

T3: 18 (1,8, 13,0)

(19) Кронштейн

T4: 21 (2,1, 15,2)

(20) Прокладка

T5: 30 (3,1, 22,4)

(21) Пружина

T6: 35 (3,6, 26,0)

(22) Камера

T7: 48 (4,9, 35,4)
