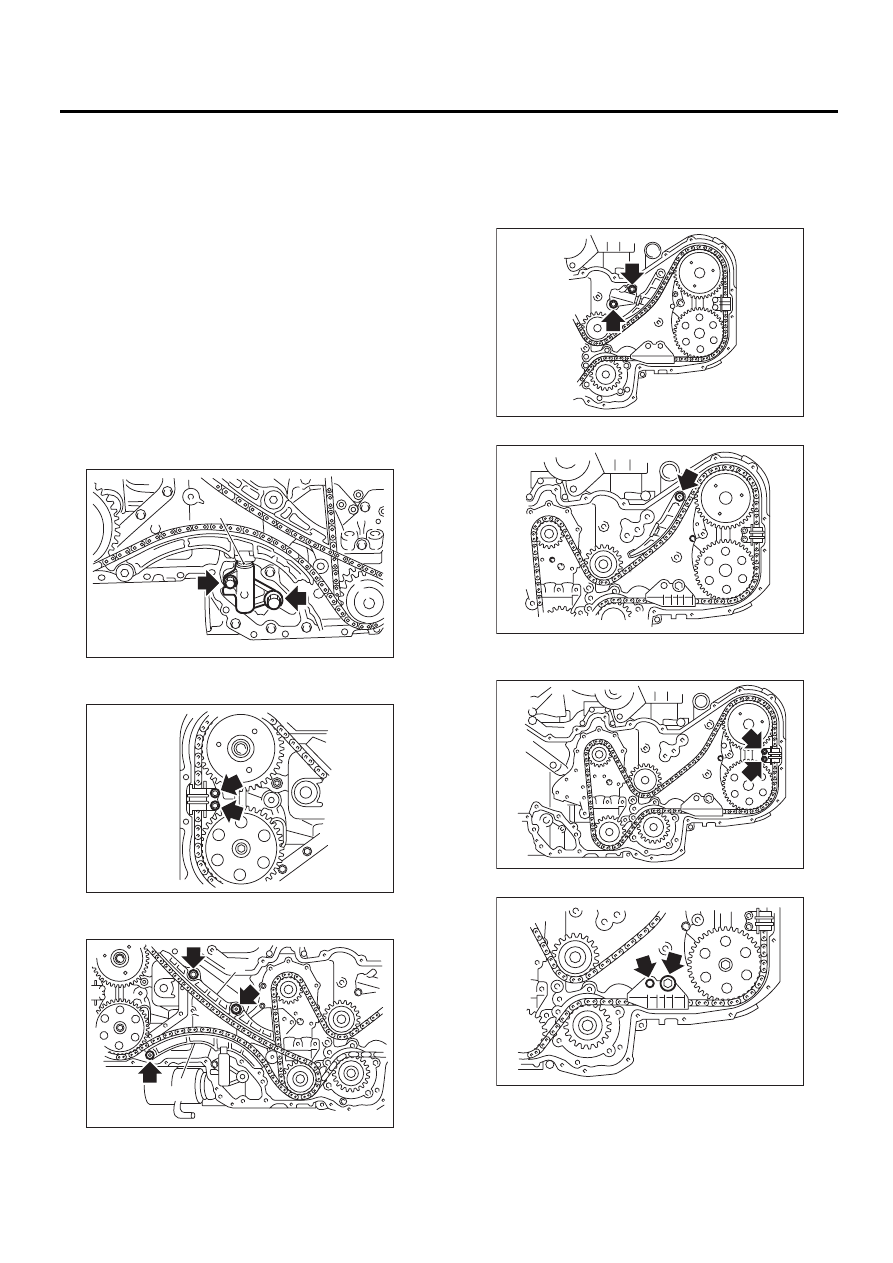

ME(H6DO)-46

Узел цепи ГРМ

МЕХАНИЧЕСКАЯ ЧАСТЬ

15.Узел цепи ГРМ

A: СНЯТИЕ

ПРИМЕЧАНИЕ:
При замене отдельной детали, выполняйте ра-
боту на установленном в кузове двигателе.
1) Снимите клиновидные ремни. <См.
ME(H6DO)-42, СНЯТИЕ, Клиновидный ремень.>
2) Снимите шкив коленчатого вала. <См.
ME(H6DO)-43, СНЯТИЕ, Шкив коленчатого ва-
ла.>
3) Снимите переднюю крышку цепи. <См.
ME(H6DO)-44, СНЯТИЕ, Передняя крышка це-
пи.>
4) Снимите натяжитель цепи (правый).

ПРИМЕЧАНИЕ:
Будьте осторожны, чтобы не вытянуть плун-
жер (А).

5) Снимите направляющую цепи (правую: меж-
ду кулачками).

6) Снимите направляющую цепи (правую).
7) Снимите рычаг натяжителя цепи (правый).

8) Снимите цепь ГРМ (правую).
9) Снимите натяжитель цепи (левый).

ПРИМЕЧАНИЕ:
Будьте осторожны, чтобы не вытянуть плун-
жер.

10) Снимите рычаг натяжителя цепи (левый).

11) Снимите направляющую цепи (левую: меж-
ду кулачками).

12) Снимите направляющую цепи (левую).

(A) Направляющая цепи (правая)
(B) Рычаг натяжителя цепи (правый)

(A)

ME-00501

ME-02032

(A)

(B)

ME-02033

ME-02034

ME-02035

ME-02036

ME-02037

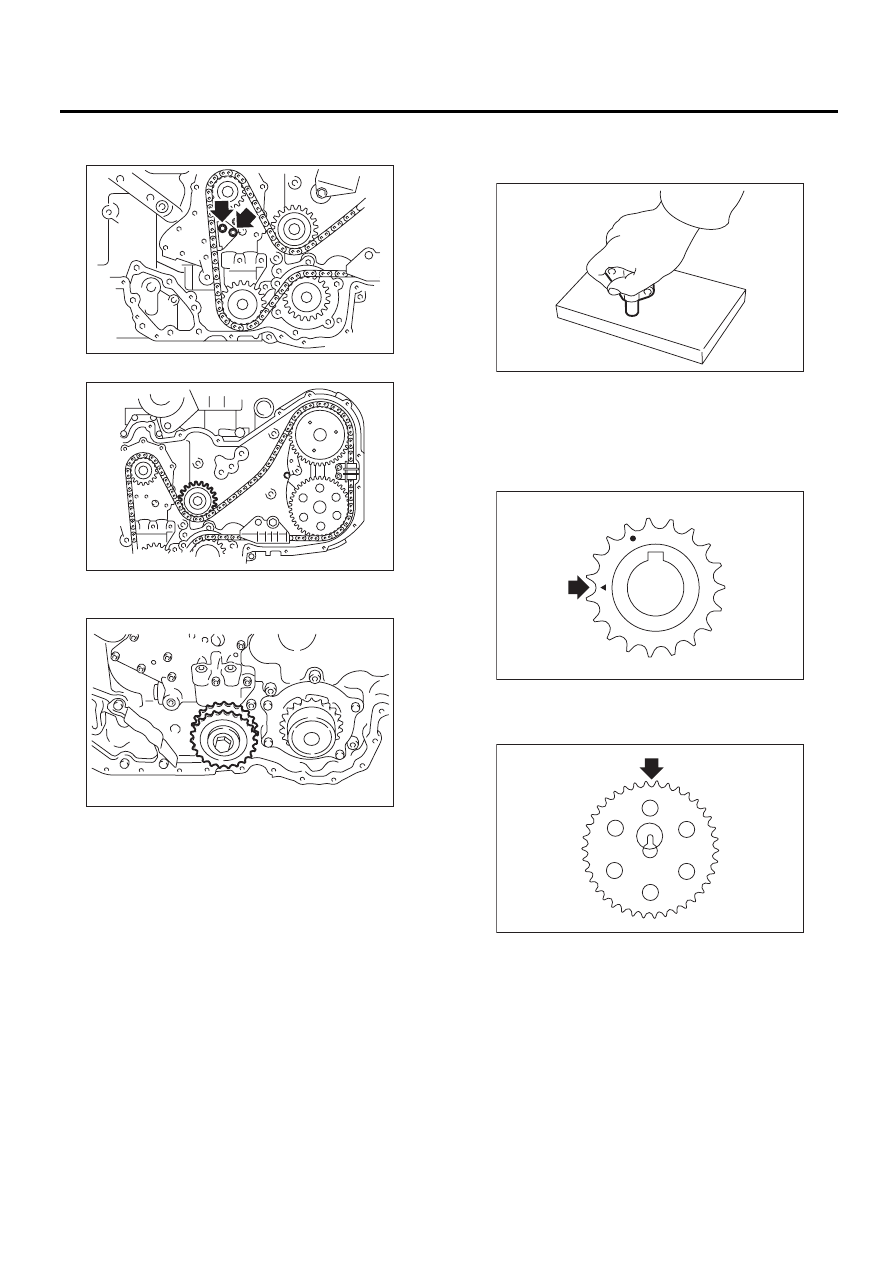

ME(H6DO)-47

Узел цепи ГРМ

МЕХАНИЧЕСКАЯ ЧАСТЬ

13) Снимите направляющую цепи (централь-
ную).

14) Снимите натяжную звездочку (верхнюю).

15) Снимите цепь ГРМ (левую).
16) Снимите натяжную звездочку (нижнюю).

B: УСТАНОВКА

ПРИМЕЧАНИЕ:
• Будьте осторожны, не допускайте попадания
посторонних материалов внутрь и на поверх-
ность собранных узлов по время установки.
• При установке, нанесите смазку на направ-
ляющую цепи, рычаг натяжителя цепи и натяж-
ную звездочку.
1) Подготовка к установке натяжителя цепи

(1) Вставьте винт, пружинный штифт и шток
натяжителя в корпус натяжителя.
(2) Вжимая натяжитель в резиновый мат,
прокрутите его, чтобы укоротить шток натя-
жителя. Затем вставьте тонкий штифт в от-
верстие между штоком натяжителя и кор-
пусом натяжителя, чтобы удержать его.

ПРИМЕЧАНИЕ:
Работайте на резиновом коврике, или на дру-
гом противоскользящем материале.

2) При помощи специального инструмента, сов-
местите “Верхнюю отметку” на звездочке ко-
ленчатого вала с положением “на 9 часов”, как
показано на рисунке.
ST

18252AA000

ТОРЦЕВОЙ КЛЮЧ КОЛЕН-
ЧАТОГО ВАЛА

3) Совместите ключевую канавку на звездочке
выпускного распределительного вала с положе-
нием “на 12 часов”, как показано на рисунке.

ME-02038

ME-02039

ME-00510

ME-00511

ME-02040

ME-02041

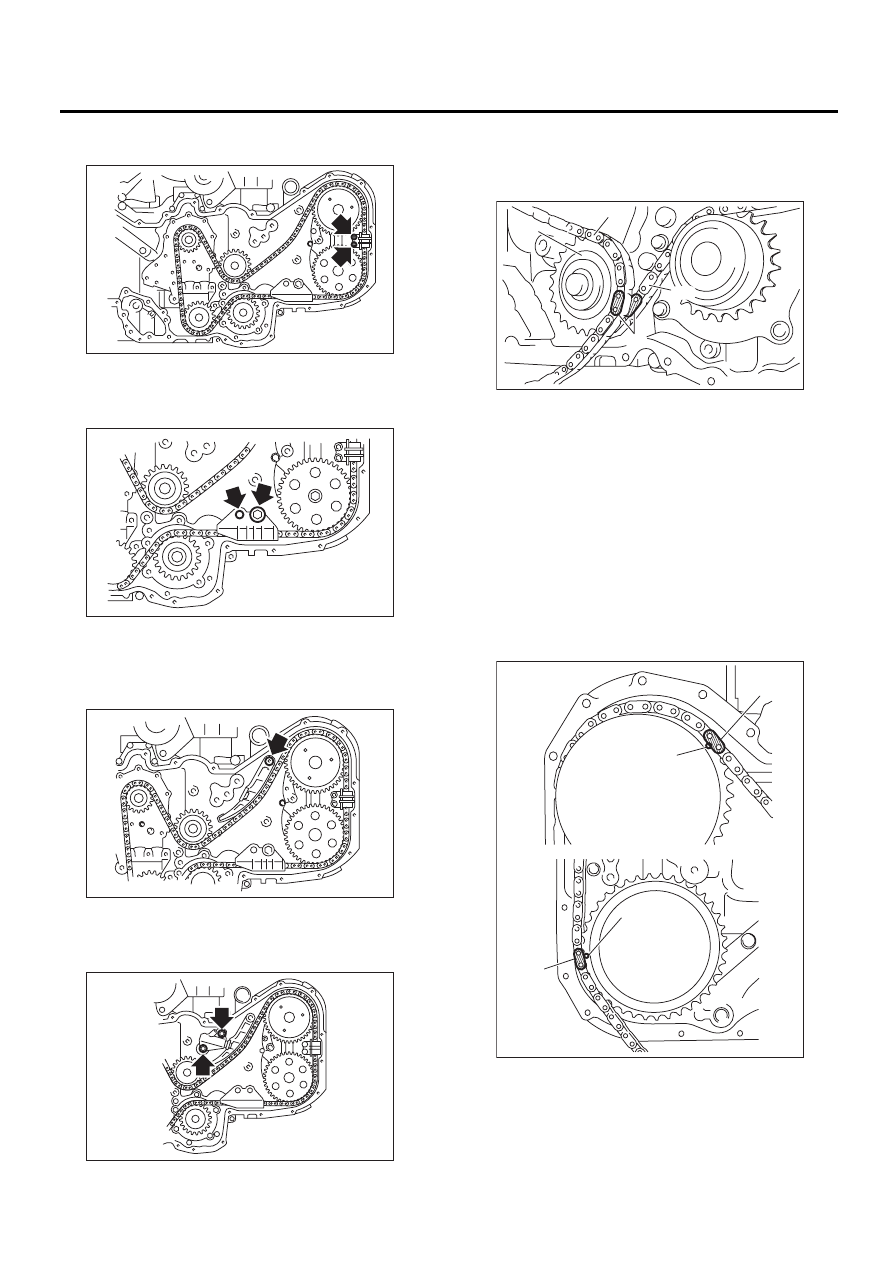

ME(H6DO)-48

Узел цепи ГРМ

МЕХАНИЧЕСКАЯ ЧАСТЬ

4) Выставьте звездочку впускного распреде-
лительного вала, как показано на рисунке.

5) Поверните звездочку коленчатого вала по
часовой стрелке, установите “Верхнюю отмет-
ку” в положение “на 12 часов”. (Поршень #1 в
положении ВМТ)

ПРИМЕЧАНИЕ:
Не поворачивайте звездочки коленчатого и
распределительного валов до завершения ус-
тановки цепи ГРМ.
6) Установите натяжную звездочку (нижнюю).

Момент затяжки:

69 Нм (7,0 кгс-м, 50,6 фунт-сила-фут)

7) Установите цепь ГРМ (левую).

(1) Совместите отметку (B) на звездочке
коленчатого вала с отметкой (A) на цепи
ГРМ (левой).

(2) Установите цепь ГРМ (левую) на натяж-
ную звездочку (нижнюю), водяной насос,
звездочку выпускного распределительного
вала (левую) и звездочку впускного распре-
делительного вала (левую) в таком порядке.

ПРИМЕЧАНИЕ:
Проверьте и убедитесь, что отметка на цепи
ГРМ (А) и на звездочке распределительного
вала (В) совмещены, как совмещена звездочка
коленчатого вала.

(3) Установите натяжную звездочку цепи
(верхнюю).

Момент затяжки:

69 Нм (7,0 кгс-м, 50,6 фунт-сила-фут)

(4) Установите направляющую цепи (левую:
между кулачками).

Момент затяжки:

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

(A) Верхняя отметка
(B) 40°

(C) 15°

(A) Золотая
(B) Отметка

(B)

(A)

LH

RH

(C)

ME-02456

ME-00510

(A)

(B)

ME-00515

(A) Синяя
(B) Отметка

(A)

(B)

(A)

(B)

ME-02043

ME-02039

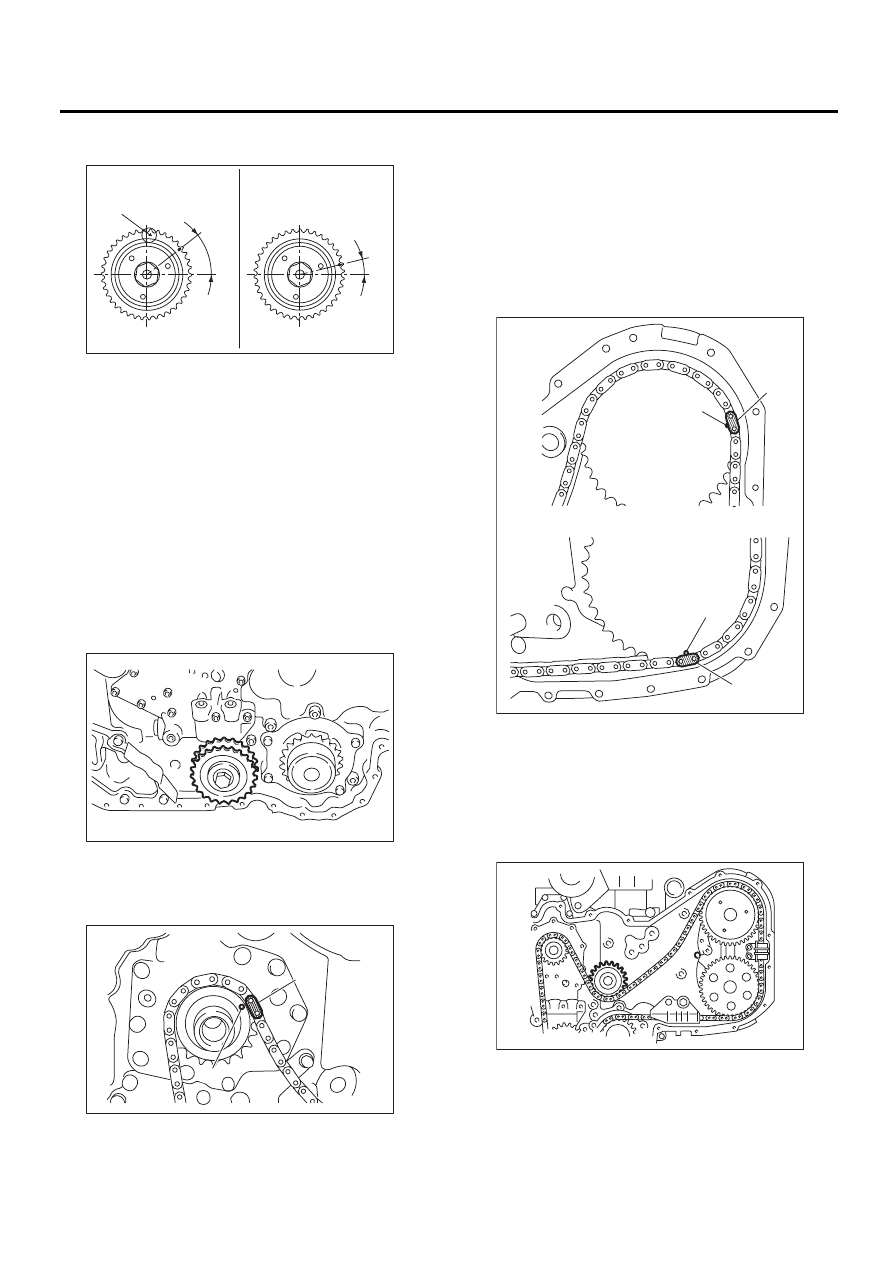

ME(H6DO)-49

Узел цепи ГРМ

МЕХАНИЧЕСКАЯ ЧАСТЬ

ПРИМЕЧАНИЕ:
Используйте новый крепежный болт.

(5) Установите направляющую цепи (левую).

Момент затяжки:

16 Нм (1,6 кгс-м, 12 фунт-сила-фут)

(6) Установите рычаг натяжителя цепи (ле-
вый).

Момент затяжки:

16 Нм (1,6 кгс-м, 12 фунт-сила-фут)

(7) Установите натяжитель цепи (левый).

Момент затяжки:

16 Нм (1,6 кгс-м, 12 фунт-сила-фут)

8) Установите цепь ГРМ (правую).

(1) Совместите отметки на цепях ГРМ, пра-
вой и левой, на натяжной звездочке (ниж-
няя).

(2) Установите цепь ГРМ (правую) на звез-
дочку впускного распределительного вала
(правую) и звездочку выпускного распреде-
лительного вала (правую) в таком порядке.

ПРИМЕЧАНИЕ:
Проверьте и убедитесь, что отметка на цепи
ГРМ (А) и на звездочке распределительного
вала (В) совмещены, как совмещена звездочка
коленчатого вала.

(3) Установите направляющую цепи (пра-
вую).

ME-02036

ME-02037

ME-02035

ME-02034

(A) Натяжная звездочка (нижняя)
(B) Цепь ГРМ (правая)

(C) Цепь ГРМ (левая)
(D) Синяя

(A) Золотая
(B) Отметка

ME-00518

(A)

(B)

(C)

(D)

(A)

(A)

(B)

(B)

ME-02044
