Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 47





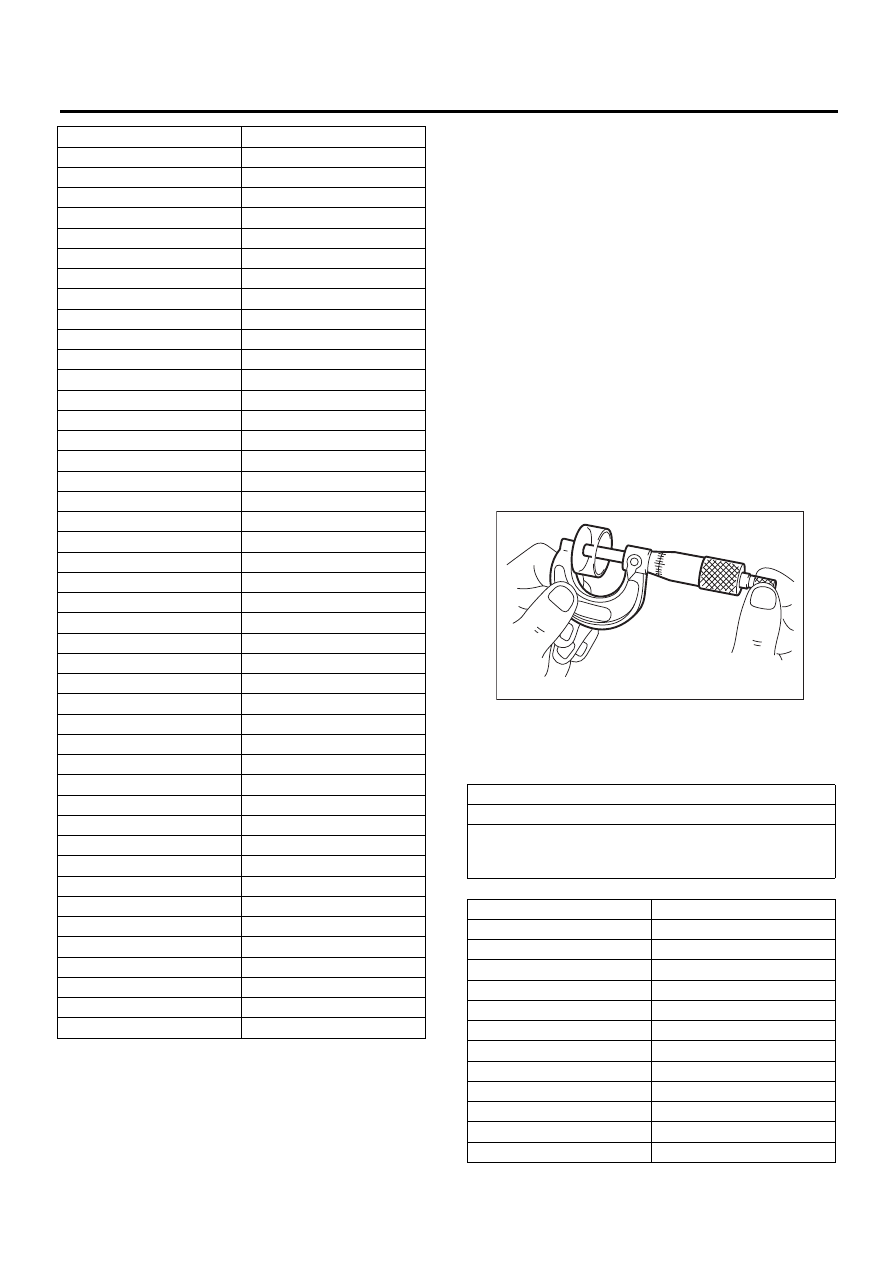

ME(H6DO)-30

Клапанный зазор

МЕХАНИЧЕСКАЯ ЧАСТЬ

2. СТОРОНА ВЫПУСКА

ПРИМЕЧАНИЕ:
• Регулировка клапанного зазора должна вы-
полняться на холодном двигателе.
• Не одевайте перчатки при снятии и установ-
ке толкателя клапана.
• Не используйте упавшие толкатели клапа-
нов, а также подвергшиеся другим сильным
ударам.
1) Измерьте все клапанные зазоры. <См.
ME(H6DO)-28, ПРОВЕРКА, Клапанный зазор.>

ПРИМЕЧАНИЕ:
После измерения запишите значение каждого
клапанного зазора.
2) Снимите распределительный вал. <См.
ME(H6DO)-55, СНЯТИЕ, Распределительный
вал.>
3) Снимите толкатель клапана.
4) Измерьте толщину толкателя клапана при
помощи микрометра.

5) Установите толкатель клапана нужной тол-
щины по следующей таблице, опираясь на из-
меренное значение клапанного зазора и тол-
щину толкателя клапана.

13218AL160

2,26 (0,0890)

13218AL170

2,27 (0,0894)

13218AL180

2,28 (0,0898)

13218AL190

2,29 (0,0902)

13218AL200

2,30 (0,0906)

13218AL210

2,31 (0,0909)

13218AL220

2,32 (0,0913)

13218AL230

2,33 (0,0917)

13218AL240

2,34 (0,0921)

13218AL250

2,35 (0,0925)

13218AL260

2,36 (0,0929)

13218AL270

2,37 (0,0933)

13218AL280

2,38 (0,0937)

13218AL290

2,39 (0,0941)

13218AL300

2,40 (0,0945)

13218AL310

2,41 (0,0949)

13218AL320

2,42 (0,0953)

13218AL330

2,43 (0,0957)

13218AL340

2,44 (0,0961)

13218AL350

2,45 (0,0965)

13218AL360

2,46 (0,0969)

13218AL370

2,47 (0,0972)

13218AL380

2,48 (0,0976)

13218AL390

2,49 (0,0980)

13218AL400

2,50 (0,0984)

13218AL410

2,51 (0,0988)

13218AL420

2,52 (0,0992)

13218AL430

2,53 (0,0996)

13218AL440

2,54 (0,1000)

13218AL450

2,55 (0,1004)

13218AL460

2,56 (0,1008)

13218AL470

2,57 (0,1012)

13218AL480

2,58 (0,1016)

13218AL490

2,59 (0,1020)

13218AL500

2,60 (0,1024)

13218AL510

2,61 (0,1028)

13218AL520

2,62 (0,1032)

13218AL530

2,64 (0,1039)

13218AL540

2,66 (0,1047)

13218AL550

2,68 (0,1055)

13218AL560

2,70 (0,1063)

13218AL570

2,72 (0,1071)

13218AL580

2,74 (0,1079)

13218AL590

2,76 (0,1087)

№ детали:

Толщина мм (дюйм)

Единица измерения: (мм)

S = (V + T) – 0,35

S: Требуемая толщина толкателя клапана
V: Измеренный клапанный зазор
T: Толщина используемого толкателя клапана

№ детали:

Толщина мм (дюйм)

13228AD181

4,32 (0,1701)

13228AD191

4,34 (0,1709)

13228AD201

4,36 (0,1717)

13228AD211

4,38 (0,1724)

13228AD221

4,40 (0,1732)

13228AD231

4,42 (0,1740)

13228AD241

4,44 (0,1748)

13228AD251

4,46 (0,1756)

13228AD261

4,48 (0,1764)

13228AD271

4,50 (0,1772)

13228AD281

4,52 (0,1780)

13228AD291

4,54 (0,1787)

ME-00025

ME(H6DO)-31

Клапанный зазор

МЕХАНИЧЕСКАЯ ЧАСТЬ

13228AD301

4,56 (0,1795)

13228AD311

4,58 (0,1803)

13228AD321

4,60 (0,1811)

13228AC581

4,62 (0,1819)

13228AC591

4,63 (0,1823)

13228AC601

4,64 (0,1827)

13228AC611

4,65 (0,1831)

13228AC621

4,66 (0,1835)

13228AC631

4,67 (0,1839)

13228AC641

4,68 (0,1843)

13228AC651

4,69 (0,1846)

13228AC661

4,70 (0,1850)

13228AC671

4,71 (0,1854)

13228AC681

4,72 (0,1858)

13228AC691

4,73 (0,1862)

13228AC701

4,74 (0,1866)

13228AC711

4,75 (0,1870)

13228AC721

4,76 (0,1874)

13228AC731

4,77 (0,1878)

13228AC741

4,78 (0,1882)

13228AC751

4,79 (0,1886)

13228AC761

4,80 (0,1890)

13228AC771

4,81 (0,1894)

13228AC781

4,82 (0,1898)

13228AC791

4,83 (0,1902)

13228AC801

4,84 (0,1906)

13228AC811

4,85 (0,1909)

13228AC821

4,86 (0,1913)

13228AC831

4,87 (0,1917)

13228AC841

4,88 (0,1921)

13228AC851

4,89 (0,1925)

13228AC861

4,90 (0,1929)

13228AC871

4,91 (0,1933)

13228AC881

4,92 (0,1937)

13228AC891

4,93 (0,1941)

13228AC901

4,94 (0,1945)

13228AC911

4,95 (0,1949)

13228AC921

4,96 (0,1953)

13228AC931

4,97 (0,1957)

13228AC941

4,98 (0,1961)

13228AC951

4,99 (0,1965)

13228AC961

5,00 (0,1969)

13228AC971

5,01 (0,1972)

13228AC981

5,02 (0,1976)

13228AC991

5,03 (0,1980)

13228AD001

5,04 (0,1984)

13228AD011

5,05 (0,1988)

13228AD021

5,06 (0,1992)

13228AD031

5,07 (0,1996)

13228AD041

5,08 (0,2000)

№ детали:

Толщина мм (дюйм)

13228AD051

5,09 (0,2004)

13228AD061

5,10 (0,2008)

13228AD071

5,11 (0,2012)

13228AD081

5,12 (0,2016)

13228AD091

5,13 (0,2020)

13228AD101

5,14 (0,2024)

13228AD111

5,15 (0,2028)

13228AD121

5,16 (0,2032)

13228AD131

5,17 (0,2035)

13228AD141

5,18 (0,2039)

13228AD151

5,19 (0,2043)

13228AD161

5,20 (0,2047)

13228AD171

5,21 (0,2051)

13228AD331

5,23 (0,2059)

13228AD341

5,25 (0,2067)

13228AD351

5,27 (0,2075)

13228AD361

5,29 (0,2083)

13228AD371

5,31 (0,2091)

13228AD381

5,33 (0,2098)

13228AD391

5,35 (0,2106)

13228AD401

5,37 (0,2114)

13228AD411

5,39 (0,2122)

13228AD421

5,41 (0,2130)

13228AD431

5,43 (0,2138)

13228AD441

5,45 (0,2146)

13228AD451

5,47 (0,2154)

13228AD461

5,49 (0,2161)

13228AD471

5,51 (0,2169)

13228AD481

5,53 (0,2177)

13228AD491

5,55 (0,2185)

13228AD501

5,57 (0,2193)

13228AD511

5,59 (0,2201)

№ детали:

Толщина мм (дюйм)

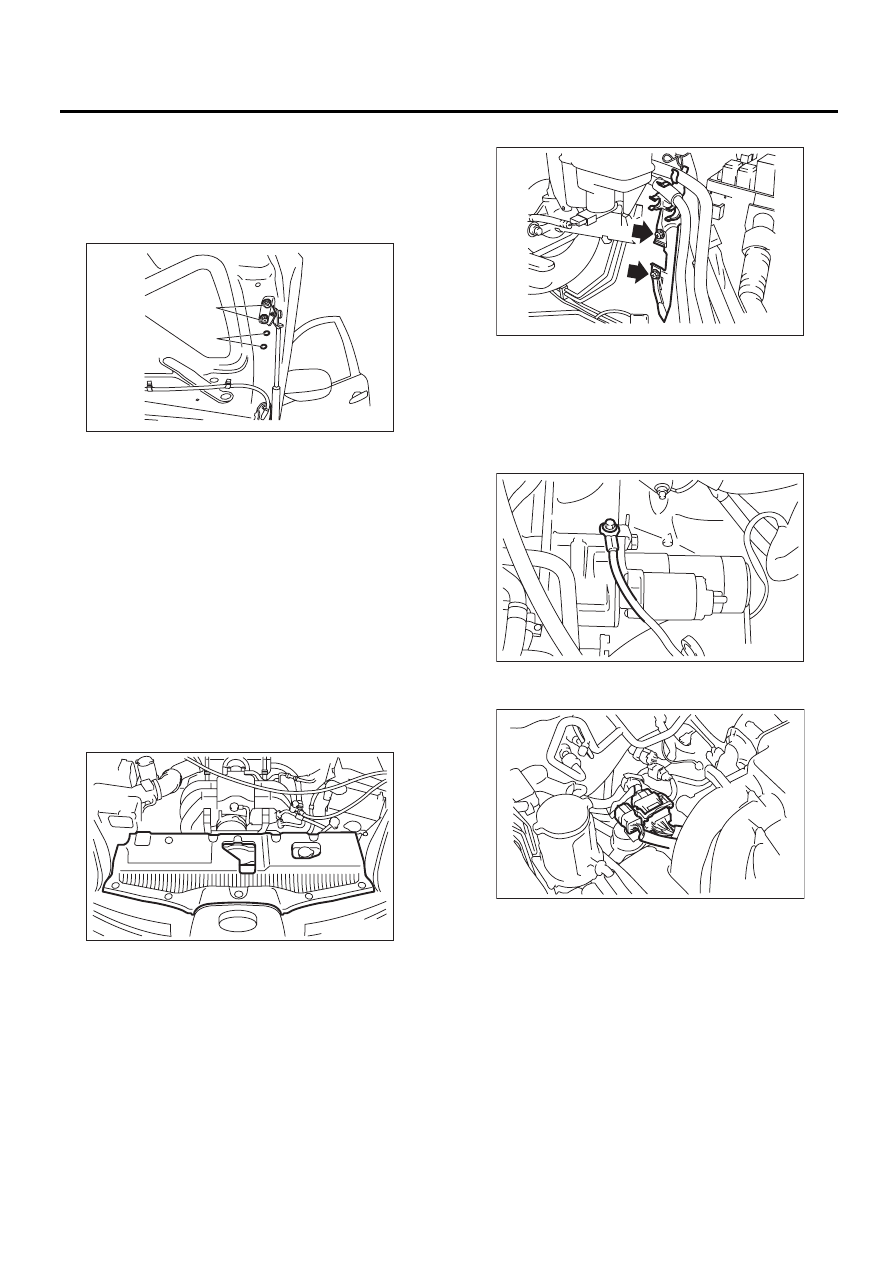

ME(H6DO)-32

Узел двигателя

МЕХАНИЧЕСКАЯ ЧАСТЬ

9. Узел двигателя

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Поменяйте положение установки болтов с
(A) на (B), а затем полностью откройте капот.

3) Снимите крышку коллектора.
4) Соберите хладагент из системы кондицио-
нера. <См. AC-20, ПРОЦЕДУРА, Процедура
утилизации хладагента.>
5) Сбросьте давление в топливной системе.
<См. FU(H6DO)-37, СНЯТИЕ ДАВЛЕНИЯ В
ТОПЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топли-
во.>
6) Снимите аккумулятор с автомобиля. <См.
SC(H6DO)-26, СНЯТИЕ, Аккумулятор.>
7) Снимите воздухозаборный короб, корпус
воздушного фильтра и воздухозаборную каме-
ру <См. IN(H6DO)-7, СНЯТИЕ, Воздухозабор-
ный короб.> <См. IN(H6DO)-5, СНЯТИЕ, Корпус
воздушного фильтра.> <См. IN(H6DO)-6, СНЯ-
ТИЕ, Воздухозаборная камера.>
8) Снимите переднюю крышку двигателя.

9) Снимите радиатор с автомобиля. <См.
CO(H6DO)-20, СНЯТИЕ, Радиатор.>

ПРИМЕЧАНИЕ:
Защитите конденсатор от возможных повреж-
дений.

10) Снимите кронштейн топливного шланга.

11) Снимите клиновидные ремни. <См.
ME(H6DO)-42, СНЯТИЕ, Клиновидный ре-
мень.>
12) Отсоедините напорные шланги кондицио-
нера от компрессора кондиционера. <См. AC-

40, СНЯТИЕ, Шланги и трубки.>
13) Отсоедините клемму массы двигателя.

14) Отсоедините следующие разъемы.

(1) Разъемы жгута проводки двигателя

(2) Разъем и клемму генератора
(3) Разъем компрессора кондиционера
(4) Разъем переключателя усилителя руле-
вого управления

(A)

(B)

ME-02652

CO-02176

ME-02653

ME-00476

ME-02989

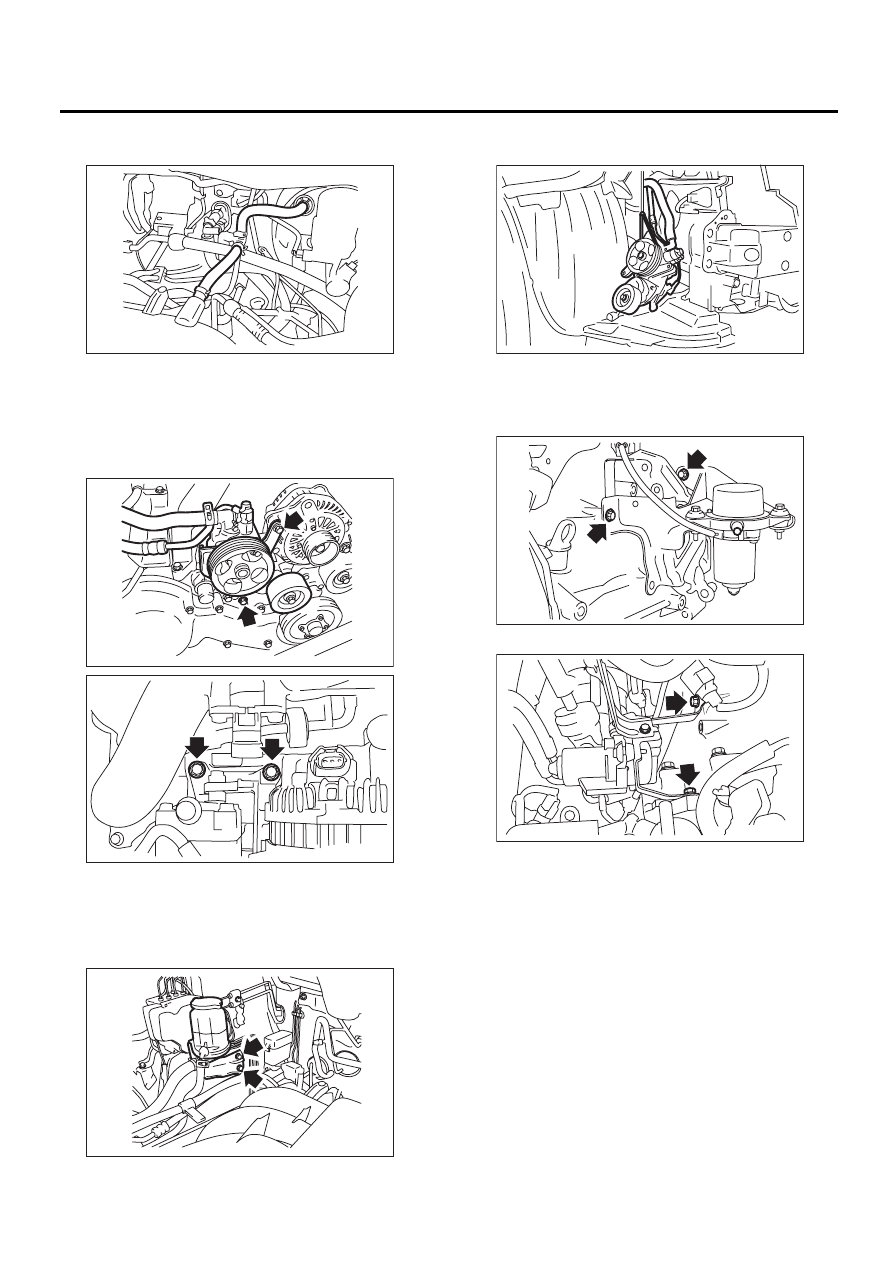

ME(H6DO)-33

Узел двигателя

МЕХАНИЧЕСКАЯ ЧАСТЬ

15) Отсоедините следующие шланги.

(1) Вакуумный шланг усилителя тормозов

(2) Впускной и выпускной шланги отопителя

16) Снимите насос усилителя рулевого управ-
ления вместе с кронштейном.

ПРИМЕЧАНИЕ:
Не отсоединяйте шланг и трубку от корпуса на-
соса усилителя рулевого управления.

17) Снимите расширительный бачок вместе с
кронштейном.

ПРИМЕЧАНИЕ:
Не отсоединяйте шланг от корпуса расшири-
тельного бачка.

18) Подвесьте насос усилителя рулевого уп-
равления при помощи проволоки и т.п.

19) Отверните болты, которые крепят кронш-
тейн вакуумного насоса к двигателю и транс-
миссии.
• Модель с левосторонним управлением

• Модель с правосторонним управлением

20) Поднимите автомобиль на подъемнике.
21) Снимите переднюю выхлопную трубу. <См.
EX(H6DO)-4, СНЯТИЕ, Передняя выхлопная
труба.>

ПРИМЕЧАНИЕ:
Будьте осторожны, чтобы не повредить пере-
дней выхлопной трубой водяные трубки со сто-
роны двигателя.

ME-03228

ME-02992

ME-02990

ME-02657

ME-02658

ME-02659

ME-03229
