WI-417

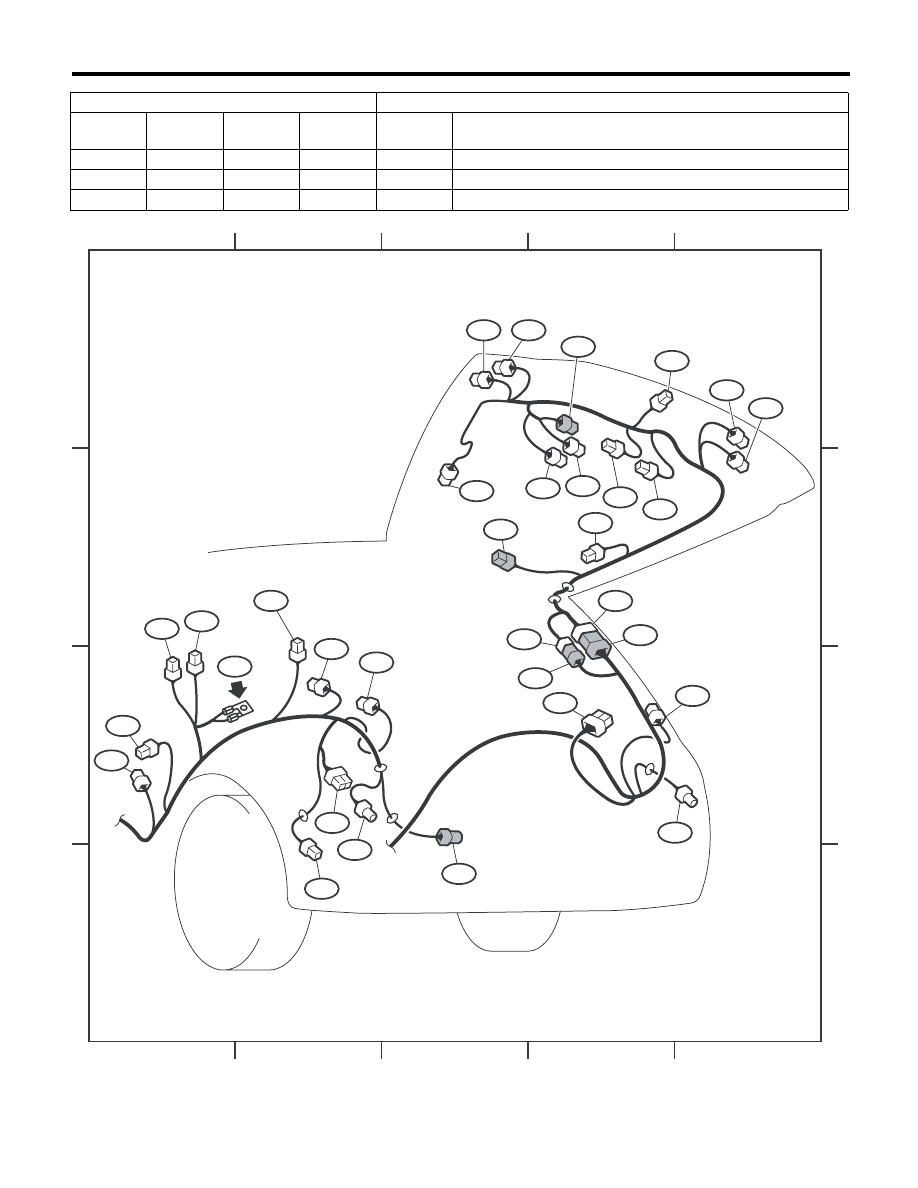

Задний жгут проводов и кабель дверцы багажного отсека

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

Разъем

Подключен к

№

Контакт

Цвет

Положе-

ние

№

Описание

AB31

2

Желтый

C-2



Модуль левой подушки-шторки безопасности

AB32

4

Желтый

C-1



Датчик левой подушки-шторки безопасности

AB33

2

Желтый

C-4



Модуль правой подушки-шторки безопасности

WI-17937

1

2

3

4

5

1

2

3

4

5

A

B

C

D

A

B

C

D

R141

R80

R296

AB31

R38

D34

D89

R29

R28

R79

R299

R26

D137

D47

D43

D44

D48

D39

GB-10

AB32

R22

R97

D58

D86

D46

D59

D90

D99

R122

AB33

D35

R39
