WI-3

Базовая процедура диагностики

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

1. Базовая процедура

диагностики

A: БАЗОВЫЕ ПРОЦЕДУРЫ

1. ОБЩИЕ СВЕДЕНИЯ

Наиболее важной целью диагностики является
быстрое определение неисправной детали, со-
кращающее временные и трудовые затраты.

2. РАСПОЗНАВАНИЕ СИМПТОМОВ
НЕИСПРАВНОСТЕЙ

Определите, признаком какой неисправности
является данный симптом.

3. ВОЗМОЖНАЯ ПРИЧИНА
НЕИСПРАВНОСТИ

Посмотрите на электрическую схему и проверьте
цепь системы. Затем проверьте переключатели,
реле, предохранители, цепь массы и т.п.

4. ОПРЕДЕЛЕНИЕ МЕСТОПОЛОЖЕНИЯ
И УСТРАНЕНИЕ НЕИСПРАВНОСТИ

1) Используя процедуры диагностики, сузьте
круг возможных причин.
2) В случае необходимости используйте воль-
тметр, омметр и т.п.
3) Перед заменой некоторых деталей (переклю-
чатели, реле и т.д.), проверьте цепи электропи-
тания и массы на наличие разрыва, ослабленных
разъемов и т.п. Если проблемы в этих цепях не
выявлены, проверьте компоненты цепи.

5. ПРОВЕРКА РАБОТЫ СИСТЕМЫ

После ремонта убедитесь в том, что система
работает нормально.

B: БАЗОВАЯ ПРОВЕРКА

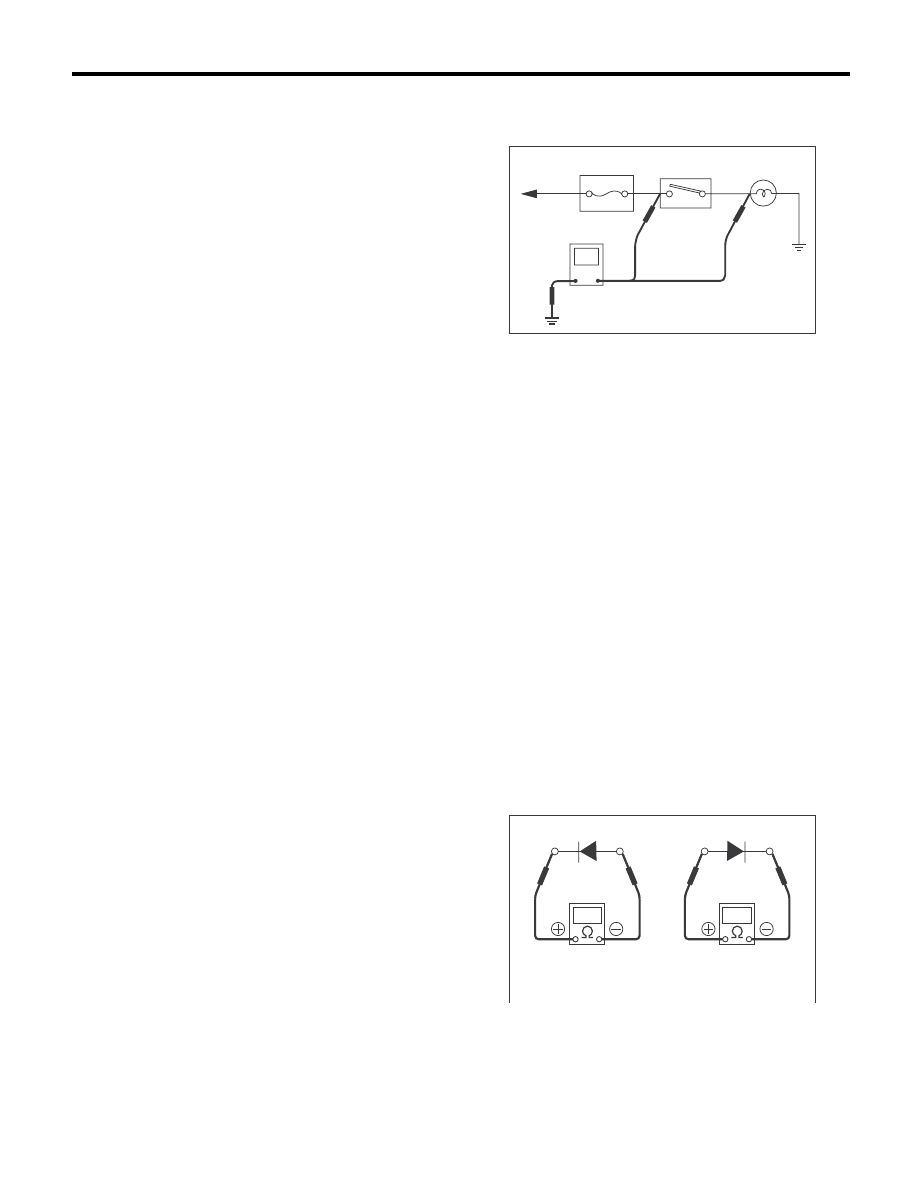

1. ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ

1) При использовании вольтметра подключите
отрицательный вывод к точке надежного за-
земления или к отрицательной клемме аккуму-
лятора, а положительный вывод – к разъему
или клемме компонента цепи.
2) Подсоедините положительный вывод воль-
тметра к разъему (A). Вольтметр покажет ве-
личину напряжения.

3) Переместите положительный вывод на
разъем (B). Вольтметр покажет отсутствие на-
пряжения.

4) При той же конфигурации проверяемой схе-
мы переведите выключатель в положение ON.
Вольтметр покажет наличие напряжения, од-
новременно включится лампа.
5) Цепь находится в исправном состоянии. Если
возникает проблема, например, не включается
лампа, используйте описанные выше процеду-
ры для обнаружения неисправности.

2. ПРОВЕРКИ ПРОВОДИМОСТИ ЦЕПИ

1) Отсоедините клемму аккумулятора или
разъем, так, чтобы между контрольными точ-
ками не было напряжения.
Подсоедините два вывода омметра к обеим
контактным точкам.
Если в цепи имеются диоды, поменяйте выво-
ды местами и повторите проверку.
2) Проверьте проводимость в цепи диода при
помощи омметра. Проводимость цепи должна
наблюдаться при подключении отрицательно-
го вывода к положительной стороне диода, а
положительного вывода — к отрицательной
стороне.
При смене полярности этих двух выводов при
подключении, проводимости в цепи быть не
должно.

WI-02739

К цепи
питания

Предохранитель Выключатель

Лампа

(A)

(B)

WI-02740

Электропроводность

есть

Электропроводности

нет
