KPS(diag)-68

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

R: КДН B2207 НЕНОРМАТИВНАЯ ВЕЛИЧИНА ВХОДНОГО СИГНАЛА

КЛЮЧА ДИСТАНЦИОННОГО ДОСТУПА

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Короткое замыкание в цепи связи между приемником и блоком управления сличением.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Сбой в работе системы дистанционного доступа и системы запуска/остановки двигателя при по-
мощи кнопки (кроме аварийных функций).
• Операции при помощи кнопки ключа дистанционного доступа не осуществляются.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Шаг

Проверка

Да

Нет

1

СЧИТЫВАНИЕ КДН.
Подсоедините Subaru Select Monitor и счи-
тайте все КДН.

Отображаются ли КДН
B2201, B2202 и B2203?

Проведите диа-
гностику в соот-
ветствии с КДН.

Проведите проверку сис-
темы дистанционного до-
ступа. <См. KPS(diag)-2,
Базовая процедура диа-
гностики.>

SL-00775

B421

R296

B421

3 4

1 2

8 9

10 11 12 13 14 15 16 17

18 19 20 21 22 23 24

5 6 7

25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40

R296

1 2 3 4 5

1

29

3

8

39

4

5

2

ПРИЕМНИК

БЛОК

СРАВНЕНИЯ

КОДОВ

KPS(diag)-69

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

S: КДН B2206 НЕСООТВЕТСТВИЕ КОДА СЛИЧЕНИЯ ПРИ ОБМЕНЕ

ДАННЫМИ С СИСТЕМОЙ ДИСТАНЦИОННОГО ЗАПУСКА ДВИГАТЕЛЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Блок управления сличением не реагирует на запуск двигателя даже при включении системы дис-
танционного запуска двигателя или определяет несоответствие кода.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Система дистанционного запуска двигателя не работает.

T: КДН B2205 НЕИСПРАВНОСТЬ ЦЕПИ ВОЗБУЖДЕНИЯ БЛОКА

УПРАВЛЕНИЯ ЗАМКОМ БЛОКИРОВКИ РУЛЕВОЙ КОЛОНКИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Неисправность датчика определения положения замка блокировки рулевой колонки
• Короткое замыкание или разрыв в цепи электропитания замка блокировки рулевой колонки
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Невозможность разблокировки замка блокировки рулевой колонки.
• Двигатель не запускается.

Шаг

Проверка

Да

Нет

1

РЕГИСТРАЦИЯ СИСТЕМЫ ДИСТАНЦИОННОГО
ЗАПУСКА ДВИГАТЕЛЯ.
1) Проведите регистрацию системы дистанцион-
ного запуска двигателя при помощи Subaru Select
Monitor.
2) Удалите КДН.
3) Повторно считайте КДН.

Отображается ли КДН
B2206?

Замените систе-
му дистанционно-
го запуска двига-
теля.

Система исправ-
на.

Шаг

Проверка

Да

Нет

1

ЗАМЕНА БЛОКА УПРАВЛЕНИЯ ЗАМКОМ БЛО-
КИРОВКИ РУЛЕВОЙ КОЛОНКИ.
1) Замените блок управления замком блокиров-
ки рулевой колонки.
2) Считайте КДН.

Отображается ли КДН
B2205?

Проведите диа-
гностику в соот-
ветствии с КДН,
отображаемым
на дисплее.

Система исправ-
на.

KPS(diag)-70

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

U: КДН B2204 НЕИСПРАВНОСТЬ ЦЕПИ ЭЛЕКТРОПИТАНИЯ ЗАМКА

БЛОКИРОВКИ РУЛЕВОЙ КОЛОНКИ (НЕИСПРАВНОСТЬ НА СТОРОНЕ
БЛОКА УПРАВЛЕНИЯ ЭЛЕКТРОПИТАНИЕМ)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Неисправность цепи возбуждения электродвигателя замка блокировки рулевой колонки
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Невозможность разблокировки замка блокировки рулевой колонки.
• Двигатель не запускается.

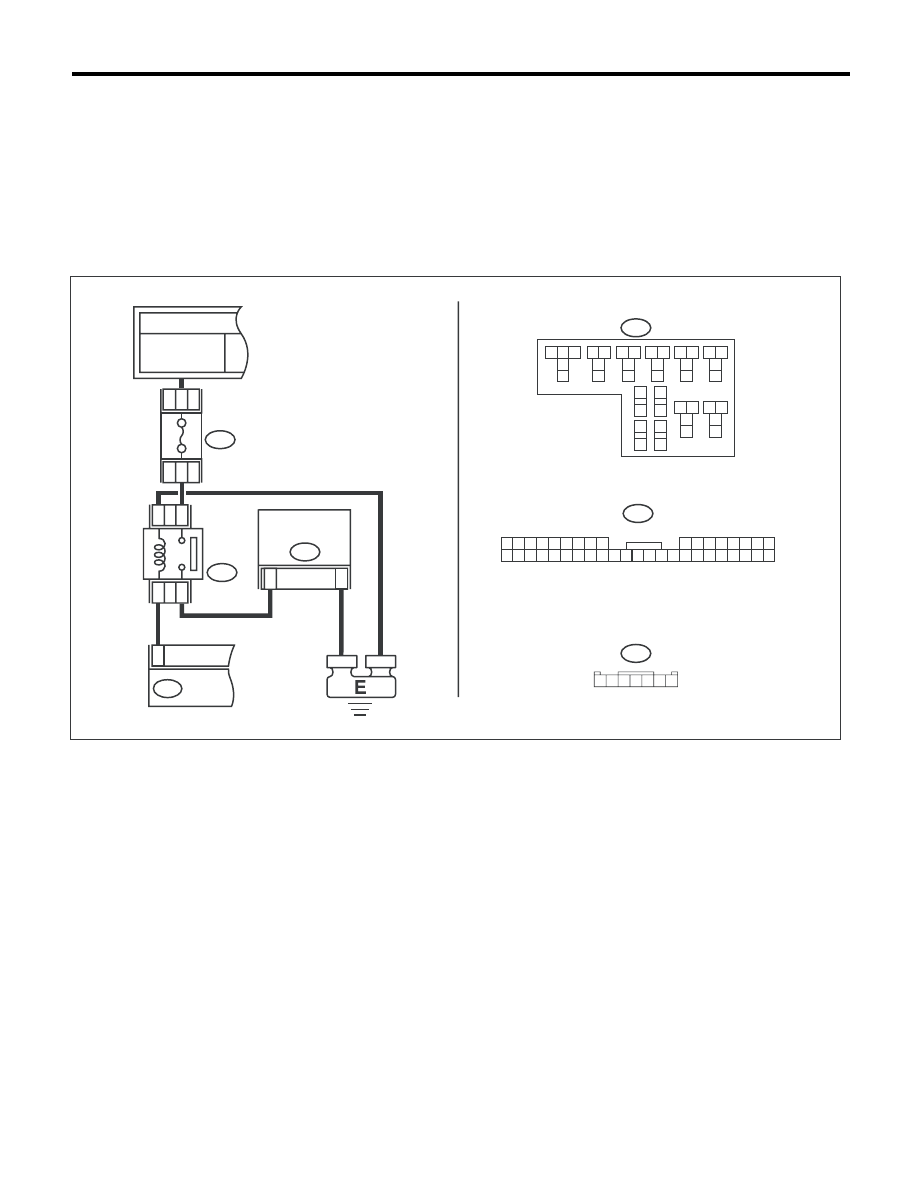

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

SL-00653

B420

B425

1 2

4
5

3

6 7

8
9

10 11

12
13

14 15

16
17

22 23

24
25

18 19

20
21

38 39

40
41

34 35

36
37

26

27

30

31

28

29

32

33

27

20A

26

B425

B425

35

34

37

36

34

B420

3 4

1 2

8 9

31 32

0

3

9

2

2

2

1

2

0

2

9

1

8

1

23 24 25 26 27 28

5 6 7

12 13

10 11

17

33 34 35 36 37 38 39 40

14 15 16

2

6

B424

B424

1 2 3 4 5 6 7

MB-35

SBF-6

(B)

К ЦЕПИ

ЭЛЕКТРОПИТАНИЯ

ПРЕДОХРАНИТЕЛЬ

БЛОК УПРАВЛЕНИЯ

 БЛОКИРОВКОЙ

РУЛЕВОЙ КОЛОНКИ

РЕЛЕ ЗАЖИГ

АНИЯ 1

(СИСТЕМЫ ЗАПУСКА/

ОСТ

АНОВКИ

ДВИГ

А

ТЕЛЯ

ПРИ ПОМОЩИ

КНОПКИ)

БЛОК УПРАВ-
ЛЕНИЯ
ЭЛЕКТРО-
ПИТАНИЕМ

БЛОК РЕЛЕ

KPS(diag)-71

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

СЧИТЫВАНИЕ КДН.
Подсоедините Subaru Select Monitor и считайте
КДН.

Отображается ли на
дисплее КДН В2201?

Проведите диагностику
в соответствии с КДН,
отображаемым на дис-
плее.

Переходите к шагу
2.

2

ПРОВЕРКА ТЕКУЩИХ ДАННЫХ.
Проверьте текущие данные блока управления
сличением по пункту «IGN1 (communication)» (За-
жигание 1 (линия связи)), подсоединив Subaru
Select Monitor и переводя выключатель зажигания
в последовательности OFF

→ ON.

Изменяются ли дан-
ные в последователь-
ности ON

→ OFF?

Переходите к шагу 3.

Проведите провер-
ку системы дистан-
ционного доступа.
<См. KPS(diag)-2,
Базовая процеду-
ра диагностики.>

3

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ ЗАМКОМ
БЛОКИРОВКИ РУЛЕВОЙ КОЛОНКИ.
При помощи тестера измерьте напряжение в цепи
между клеммами блока управления замком бло-
кировки рулевой колонки, когда выключатель за-
жигания переведен в положение OFF.

Составляет ли вели-
чина напряжения ме-
нее 1 В?

Переходите к шагу 4.

Устраните корот-
кое замыкание в
жгуте проводов
или замените его
на новый.

4

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ ЗАМКОМ
БЛОКИРОВКИ РУЛЕВОЙ КОЛОНКИ.
При помощи тестера измерьте напряжение в цепи
между клеммами блока управления замком бло-
кировки рулевой колонки, когда выключатель за-
жигания переведен в положение OFF и ON.

Изменяется ли напря-
жение от величины
менее 1 В до величи-
ны 8 В и более?

Замените блок управле-
ния замком блокировки
рулевой колонки. <См.
SL-85, СНЯТИЕ, Блок уп-
равления замком блоки-
ровки рулевой колонки.>

Устраните разрыв
цепи в жгуте про-
водов или замени-
те его на новый.
