Subaru Impreza (2008 год). Обслуживание и эксплуатация - часть 804

KPS(diag)-16

Входные/выходные сигналы блока управления

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

4. БЛОК УПРАВЛЕНИЯ ЭЛЕКТРОПИТАНИЕМ

ПРИМЕЧАНИЕ:
Перед проведением проверки следующих пунктов, отсоедините разъем блока управления.

ПРИМЕЧАНИЕ:
Если измеренная величина не соответствует нормативной, возможно, в автомобиле имеется неис-
правность.

Номер клеммы

Нормативное значение

Условия измерения

Пункт

6 (GND2) (МАССА 2)

←→ Мас-

са кузова

Проводимость есть

Постоянно

Проводимость

40 (GND) (МАССА)

←→ Масса

кузова

Проводимость есть

Постоянно

Проводимость

12 (AM2)

←→ 6 (GND2) (МАС-

СА 2)

9,5 — 16 В

Постоянно

Напряжение

33 (AM1)

←→ 6 (GND2) (МАС-

СА 2)

9,5 — 16 В

Постоянно

Напряжение

14 (SSW1)

←→ Масса кузова

Проводимость есть

→ Проводи-

мости нет

Кнопка запуска/остановки двигателя
нажата

→ отпущена

Проводимость

37 (SSW2)

←→ Масса кузова

Проводимость есть

→ Проводи-

мости нет

Кнопка запуска/остановки двигателя
нажата

→ отпущена

Проводимость

1 (STP)

←→ Масса кузова

2 В или более

→ менее 1 В

Педаль тормоза нажата

→ Отпущена

Напряжение

30 (LIN1)

←→ Масса кузова

Проводимость отсутствует

Постоянно

Проводимость

B420

7

19

28

6

18

27

5

17

4

16

26

15

25

14

24

13 12

23

11

22

3

10

2

9

21

1

8

20

34 33 32 31 30 29

40 39 38 37 36 35

SL-00587

KPS(diag)-17

Входные/выходные сигналы блока управления

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

5. БЛОК УПРАВЛЕНИЯ ДОСТУПОМ

ПРИМЕЧАНИЕ:
Перед проведением проверки следующих пунктов, отсоедините разъем блока управления.

ПРИМЕЧАНИЕ:
Если измеренная величина не соответствует нормативной, возможно, в жгуте проводов автомоби-
ля имеется неисправность.

Номер клеммы

Нормативное значение

Условия измерения

Пункт

10 (+B)

←→ Масса кузова

0 В

→ 10 — 14 В

Постоянно

Напряжение

1 (IG1)

←→ Масса кузова

0 В

→ 10 — 14 В

Зажигание выключено (OFF)

→ Зажигание

включено (ON)

Напряжение

24 (GND) (МАССА)

←→ Масса

кузова

Проводимость есть

Постоянно

Проводимость

20 (ACC)

←→ Масса кузова

0 В

→ 10 — 14 В

Зажигание выключено (OFF)

→ Электропи-

тание вспомогательного оборудования
включено (ACC)

Напряжение

3 (MPD1)

←→ Масса кузова

Генерация импульсов

Включено электропитание вспомогательно-
го оборудования (ACC) или зажигание (ON)

Входной/вы-

ходной сигнал

12 (MPD2)

←→ Масса кузова

Генерация импульсов

Включено электропитание вспомогательно-
го оборудования (ACC) или зажигание (ON)

Входной/вы-

ходной сигнал

4 (CANL1)

←→ Масса кузова

Генерация импульсов

Включено электропитание вспомогательно-
го оборудования (ACC) или зажигание (ON)

Входной/вы-

ходной сигнал

5 (CANH1)

←→ Масса кузова

Генерация импульсов

Включено электропитание вспомогательно-
го оборудования (ACC) или зажигание (ON)

Входной/вы-

ходной сигнал

13 (CANL2)

←→ Масса кузова

Генерация импульсов

Включено электропитание вспомогательно-
го оборудования (ACC) или зажигание (ON)

Входной/вы-

ходной сигнал

14 (CANH2)

←→ Масса кузова

Генерация импульсов

Включено электропитание вспомогательно-
го оборудования (ACC) или зажигание (ON)

Входной/вы-

ходной сигнал

15 (WKOUT)

←→ Масса кузова

8 В или более

→ 0,5 В или

менее

Сигнал линии связи CAN в режиме ожида-
ния

→ Электропитание вспомогательного

оборудования включено (ACC)

Напряжение

19 (WKIN)

←→ Масса кузова

4 В или более

→ 1,8 В или

менее

Сигнал линии связи CAN в режиме ожида-
ния

→ В режиме активации

Напряжение

B419

7

19

6

18

5

17

4

16 15 14

24

13 12

23

11

22

3

10

2

9

21

1

8

20

SL-00595

KPS(diag)-18

Входные/выходные сигналы блока управления

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

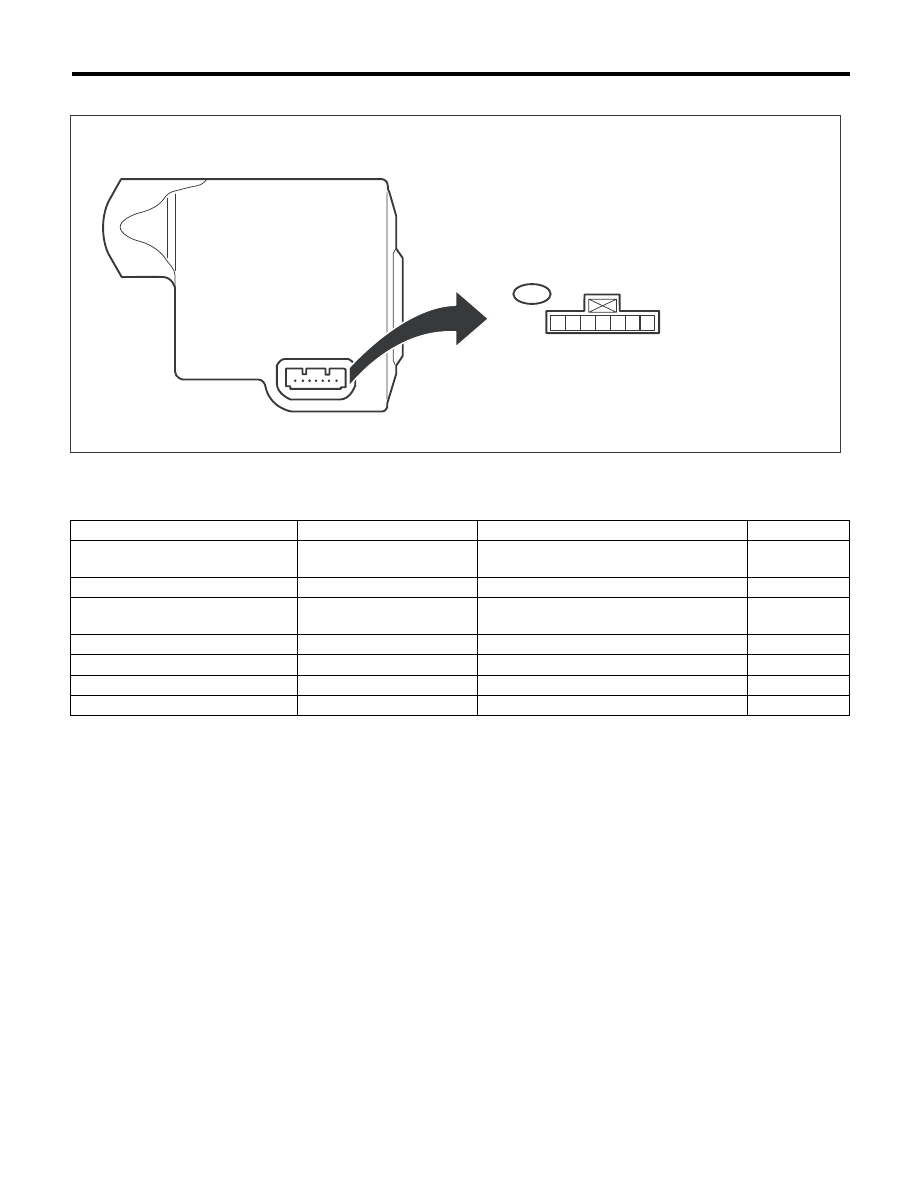

6. БЛОК УПРАВЛЕНИЯ ЗАМКОМ БЛОКИРОВКИ РУЛЕВОЙ КОЛОНКИ

ПРИМЕЧАНИЕ:
Проведите следующую проверку, начиная с задней части разъема, когда разъем блока управления
подсоединен.

ПРИМЕЧАНИЕ:
Если измеренная величина не соответствует нормативной, возможно, в автомобиле имеется неис-
правность.

B: ЭЛЕКТРИЧЕСКАЯ СХЕМА

<См. WI-334, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Система дистанционного доступа.>

Номер клеммы

Нормативное значение

Условия измерения

Пункт

1 (GND) (МАССА)

←→ Масса кузо-

ва

Проводимость есть

Постоянно

Проводимость

2 (SGND)

←→ Масса кузова

Проводимость есть

Постоянно

Проводимость

3 (SLR +)

←→ Масса кузова

10 – 14 В

→ 1 В или менее

При неработающем электродвигателе

→

При работающем электродвигателе

Напряжение

4 (SLP)

←→ Масса кузова

10 – 14 В

→ 1 В или менее Запирание → Отпирание

Напряжение

5 (LIN)

Входной/выходной сигнал

 —

 —

6 (IG2)

←→ Масса кузова

10 — 14 В

Зажигание включено (ON)

Напряжение

7 (B)

←→ Масса кузова

10 — 14 В

Постоянно

Напряжение

SL-00596

B424

7 6 5 4 3 2 1

KPS(diag)-19

Subaru Select Monitor

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

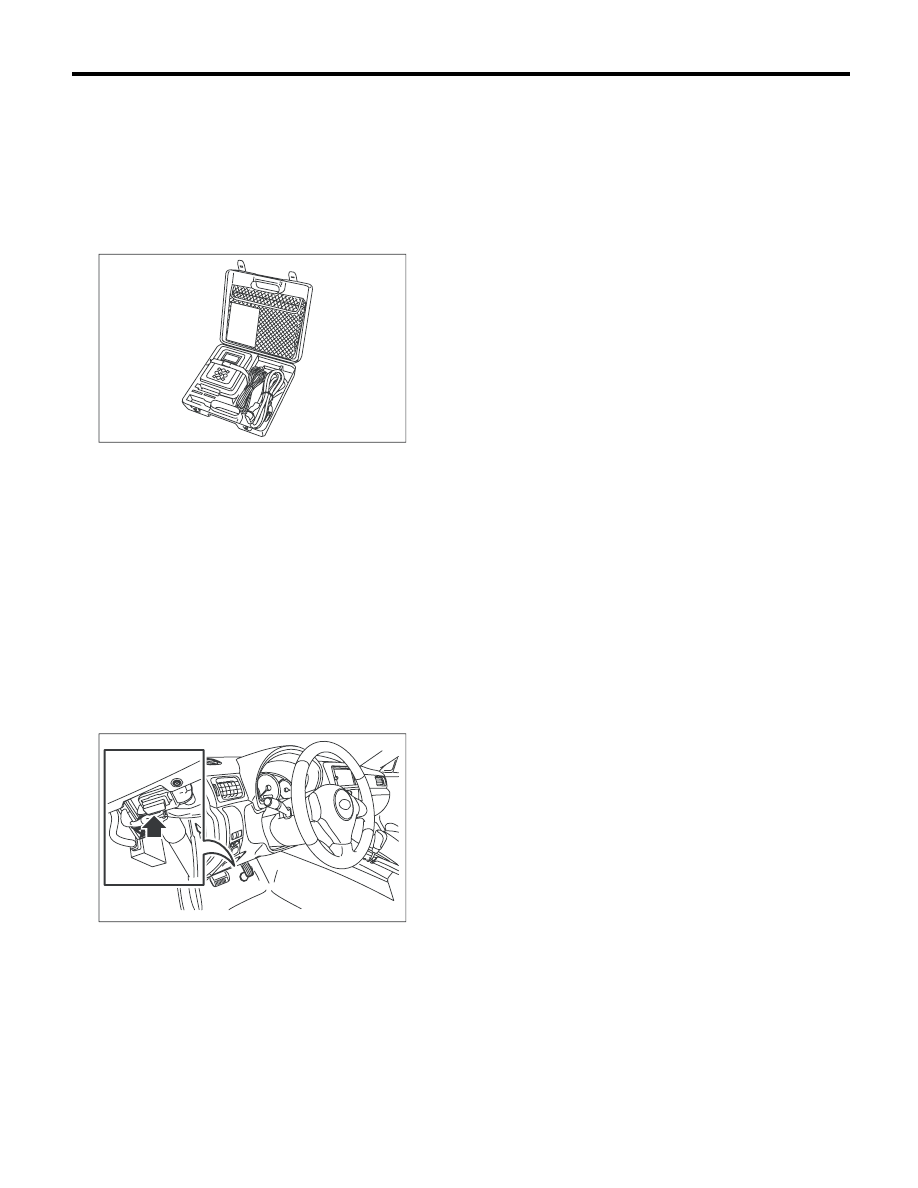

6. Subaru Select Monitor

A: ПОРЯДОК РАБОТЫ

1. СЧИТЫВАНИЕ КОДОВ ДИАГНОСТИКИ
НЕИСПРАВНОСТЕЙ (КДН)

1) Подготовьте к работе комплект Subaru
Select Monitor. <См. KPS(diag)-8, ПОДГОТОВКА
ИНСТРУМЕНТОВ, Общие сведения.>

2) Подготовьте ПК (персональный компьютер), к
которому был подключен Subaru Select Monitor.
3) Присоедините SDI (Subaru Diagnostic
Interface — интерфейс диагностики Subaru) к
порту USB ПК (предназначенному исключи-
тельно для Subaru Select Monitor) при помощи
кабеля USB.

ПРИМЕЧАНИЕ:
Порт для Subaru Select Monitor, представляет
собой USB порт, который использовался при
установке Subaru Select Monitor.
4) Подсоедините диагностический кабель к SDI.
5) Подключите SDI к разъему канала передачи
данных, расположенному в нижней части пане-
ли приборов (со стороны водителя).

6) Включите ПК.
7) Переведите выключатель зажигания в поло-
жение ON (Двигатель выключен) и запустите
Приложение для ПК Subaru Select Monitor.
8) Вызовите КДН и данные, а затем зафикси-
руйте их.

ПРИМЕЧАНИЕ:
Для ознакомления с детальным описанием
процедуры ознакомьтесь с файлом справки к
приложению для ПК Subaru Select Monitor.

2. СЧИТЫВАНИЕ ТЕКУЩИХ ДАННЫХ

1) На экране дисплея «Main Menu» (Главное
меню) выберите пункт {Each System Check}
(Проверка каждой системы).
2) На экране дисплея «System Selection Menu»
(Меню выбора системы), выберите пункт
{Smart Key System} (Система ключа интеллек-
туального доступа).
3) На экране дисплея «Smart Key System» (Сис-
тема ключа интеллектуального доступа) выбе-
рите пункт {Control Module Name} (Название
блока управления).
4) После этого на дисплей будет выведен эк-
ран {Control Module Name} (Название блока уп-
равления). Нажмите клавишу [OK].
5) Выберите экран «Current Data Display &
Save» (Отображение и сохранение текущих
данных).
6) Используя клавишу прокрутки, прокрутите
информацию на дисплее вверх или вниз, пока
не появятся требуемые данные.

EN-05588

IM-00275
