CC(diag)-8

Входные/выходные сигналы блока управления двигателем (ECM)

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

B: ЭЛЕКТРИЧЕСКАЯ СХЕМА

<См. WI-348, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Система круиз-контроля.>

Датчик нейтральной передачи (мо-
дель MT)

• Когда рычаг переключения передач находится в любом поло-
жении, кроме положения нейтральной передачи, подается на-
пряжение аккумулятора.
• Когда рычаг селектора находится в нейтральном положении,
напряжение равно приблизительно 0 В.

Сигнал нейтрального положения (мо-
дель AT)

• Когда рычаг селектора находится в любом положении, кроме
"P" или "N", напряжение равно приблизительно 5 В.
• Когда рычаг селектора находится в положении “Р” или “N”, на-
пряжение равно 0 В.

модель без турбонаддува

Комментарии

Номер

клеммы

Условия измерений и входные/выходные сигналы

(режим холостого хода с включенным зажиганием: кроме конт-

рольной лампы установки круиз-контроля)

CC(diag)-9

Subaru Select Monitor

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

5. Subaru Select Monitor

A: ПОРЯДОК РАБОТЫ

1. ОБЩИЕ СВЕДЕНИЯ

Бортовая диагностика системы круиз-контро-
ля осуществляется при помощи Subaru Select
Monitor
Бортовая диагностика осуществляется двумя
способами, которые выбираются в зависимос-
ти от типа проблемы.
1) Диагностика условий отмены круиз-контро-
ля:

(1) При диагностике данной категории, для
определения причины того, когда происхо-
дит отмена круиз-контроля, несмотря на то,
что условие для его отмены не было введе-
но, диагностика должна осуществляться
только во время движения автомобиля.
(2) Память системы круиз-контроля в ECM
сохраняет условие отмены (Код №), возник-
шее в ходе движения. При наличии не-
скольких условий отмены (Код №), они
отображаются на дисплее Subaru Select
Monitor.

ОСТОРОЖНО:
• Память системы круиз-контроля хранит
не только условия отмены режима круиз-
контроля, которые имели место, несмотря
на то, что не были заданы водителем, но
также и условия отмены, заданные самим
водителем.
• Когда выключатель зажигания перево-
дится в положение OFF, последние данные,
внесенные в память (последние коды), сти-
раются. Вместе с тем, содержимое памяти,
внесенное во время диагностики неисправ-
ностей датчиков и выключателей, обеспе-
чивающих работу всего автомобиля и систе-
мы круиз-контроля, будет сохраняться в
виде истории неисправностей (кодов памя-
ти) даже после перевода выключателя за-
жигания в положение OFF.
2) Диагностика в режиме реального времени.
Функция диагностики в режиме реального вре-
мени используется для определения исправ-
ности системы приема входных сигналов, пода-
ваемых с различного рода выключателей, пе-
реключателей, датчиков и т.п.

(1) Если в системе круиз-контроля или ее
цепях имеют место неисправности, автомо-
биль не может осуществлять движение в
режиме круиз-контроля.
(2) Отследите условия поступления сигна-
лов от переключателей и датчиков.

2. ДИАГНОСТИКА УСЛОВИЙ
ОТКЛЮЧЕНИЯ СИСТЕМЫ
КРУИЗ-КОНТРОЛЯ

1) Подготовьте к работе комплект Subaru
Select Monitor.
2) Подсоедините к Subaru Select Monitor диа-
гностический кабель.
3) Подсоедините Subaru Select Monitor к разъ-
ему канала передачи данных.

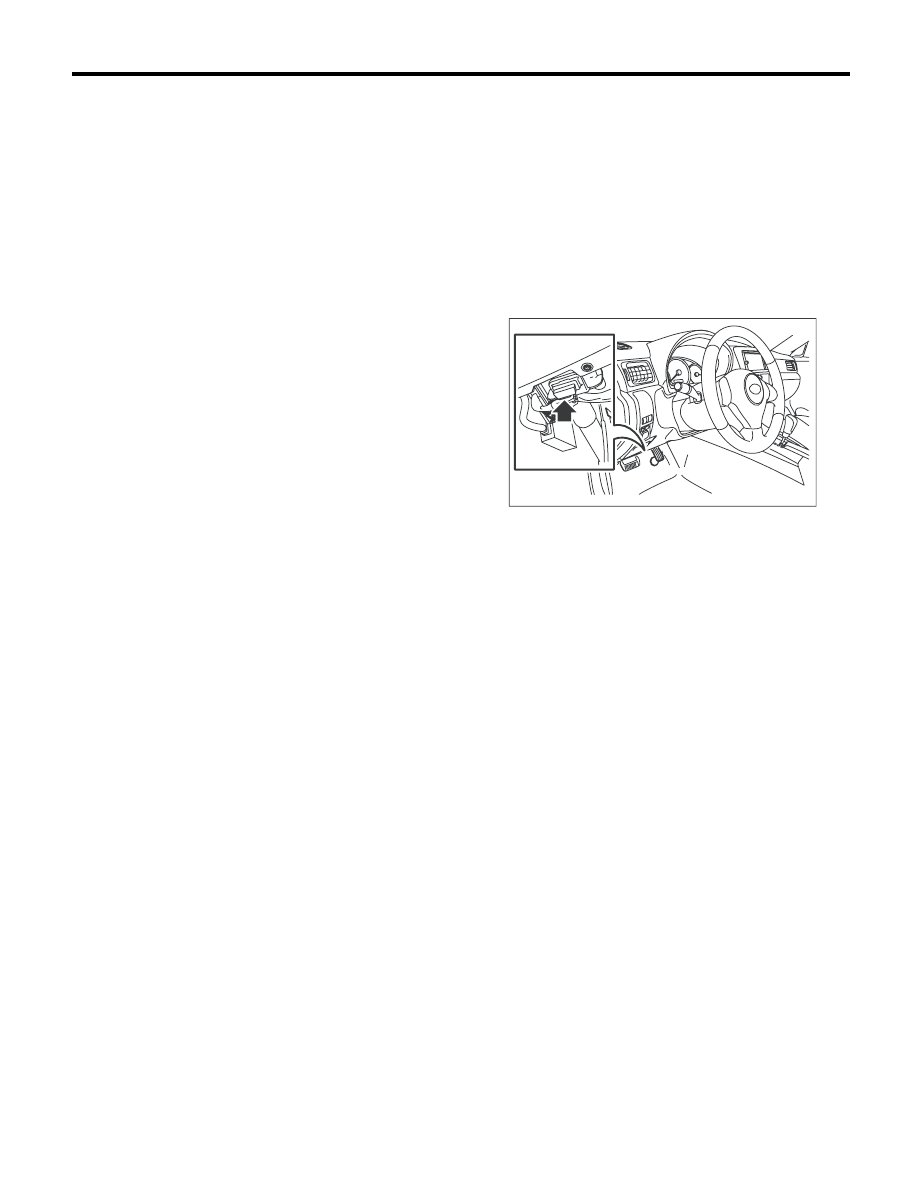

(1) Разъем канала передачи данных распо-
ложен в нижней части панели приборов (со
стороны водителя).

(2) Подсоедините к разъему канала переда-
чи данных диагностический кабель.

4) Запустите двигатель и переведите главный
выключатель системы круиз-контроля в поло-
жение ON.
5) Включите Subaru Select Monitor.
6) На экране дисплея «Main Menu» (главное ме-
ню) выберите пункт {2. Each System Check}
(проверка каждой системы).
На экране выбора системы выберите пункт
{Engine Control System} (Система управления
двигателем) и нажмите клавишу [OK]. Когда
отобразится название двигателя, выберите
[OK].
7) Установите скорость автомобиля не менее
40 км/ч (25 миль/ч) и задайте скорость движе-
ния автомобиля в режиме круиз-контроля.

ОСТОРОЖНО:
• При проведении диагностики соблюдайте
скоростной режим на дороге.
• КДН будет отображаться также в случае
отмены режима круиз-контроля при совер-
шении водителем рутинных операций по уп-
равлению автомобилем. Примите это к све-
дению и не перепутайте причин появления
КДН.
• Для работы с Subaru Select Monitor при
проведении диагностики автомобиля во
время движения обязательно возьмите с
собой помощника.

IM-00275

CC(diag)-10

Subaru Select Monitor

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

8) Если заданный режим скорости сбрасывает-
ся сам (без выполнения какой-либо операции
отмены круиз-контроля), а также в тех случа-
ях, когда скорость движения в режиме круиз-
контроля не может быть задана предусмотрен-
ным способом, выберите на экране диагности-
ки неисправностей двигателя пункт {Check
Cancel Code} (Проверка кода отмены). На дис-
плее Subaru Select Monitor появится соответс-
твующий КДН.

ПРИМЕЧАНИЕ:
КДН могут отображаться на дисплее как в ви-
де последних кодов {Latest Code}, так и кодов,
хранящихся в памяти {Memory Code}. Послед-
ний код, выявленный во время данной пробной
поездки, отображается на экране {Latest
Code}. Кроме того, на экране {Memory Code}
отображаются также КДН, выявленные при
диагностике неисправности датчиков, выклю-
чателей и переключателей, обеспечивающих
работу всего автомобиля и системы круиз-кон-
троля.
9) Проведите очистку памяти от КДН двигате-
ля. <См. EN(H4SO)(diag)-50, ПОРЯДОК РАБО-
ТЫ, Режим очистки памяти.>
<См. EN(H4SO)(diag)-54, ПОРЯДОК РАБОТЫ,
Режим очистки памяти.>
В результате очистки памяти от КДН двигате-
ля будут стерты и КДН датчиков, выключате-
лей и переключателей, обеспечивающих рабо-
ту всего автомобиля и системы круиз-контро-
ля.

ПРИМЕЧАНИЕ:
Последний код будет стерт при переводе вы-
ключателя зажигания в положение OFF.

3. ДИАГНОСТИКА В РЕЖИМЕ
РЕАЛЬНОГО ВРЕМЕНИ

1) Подсоедините Subaru Select Monitor.
2) Установите выключатель зажигания и глав-
ный выключатель системы круиз-контроля в
положение ON.
3) Включите Subaru Select Monitor.
4) На экране дисплея «Main Menu» (главное ме-
ню) выберите пункт {2. Each System Check}
(проверка каждой системы).
5) На экране дисплея «System Selection Menu»
(Меню выбора системы), выберите пункт
{Engine Control System} (Система управления
двигателем).
6) Когда отобразится название двигателя, вы-
берите [OK].
7) На экране дисплея «Cruise Control Diagnosis»
(Диагностика с системы круиз-контроля), вы-
берите {Current Data Display & Save} (Отобра-
жение и сохранение текущих данных).
8) Убедитесь в том, что при выполнении следу-
ющих операций на дисплее не отображаются
какие-либо КДН.
• Нажатие и отпускание педали тормоза. (Вы-
ключатель стоп-сигналов и датчик нажатия пе-
дали тормоза установлены в положение ON.)
• Перевод главного выключателя системы
круиз-контроля в положение ON.
• Поверните выключатель CANCEL в положе-
ние ON.
• Поверните переключатель SET/COAST в по-
ложение ON.
• Поверните переключатель RESUME/ACCEL
в положение ON.
• Нажатие или отпускание педали сцепления.
• Установка рычага переключения передач в
любое положение, кроме нейтрального.
