SL-52

Внутренняя ручка передней двери

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

6. Внутренняя ручка

передней двери

A: СНЯТИЕ

1) Снимите внутреннюю отделку двери. <См.
EI-39, СНЯТИЕ, Внутренняя отделка двери.>
2) Снимите тросик с держателя тросика.
3) Отверните винты и снимите внутреннюю
ручку двери.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Убедитесь в том, что после установки внутрен-
няя ручка двери работает нормально.

C: ПРОВЕРКА

1) Проверьте трос механизма открывания две-
рей на предмет деформации. Распрямите трос
в местах его деформации. В противном случае,
возможен сбой в работе. Если трос невозмож-
но отремонтировать, замените узел замка и
привода замка передней двери.
2) Убедитесь в том, что рычаг, тяга и трос рабо-
тают плавно.

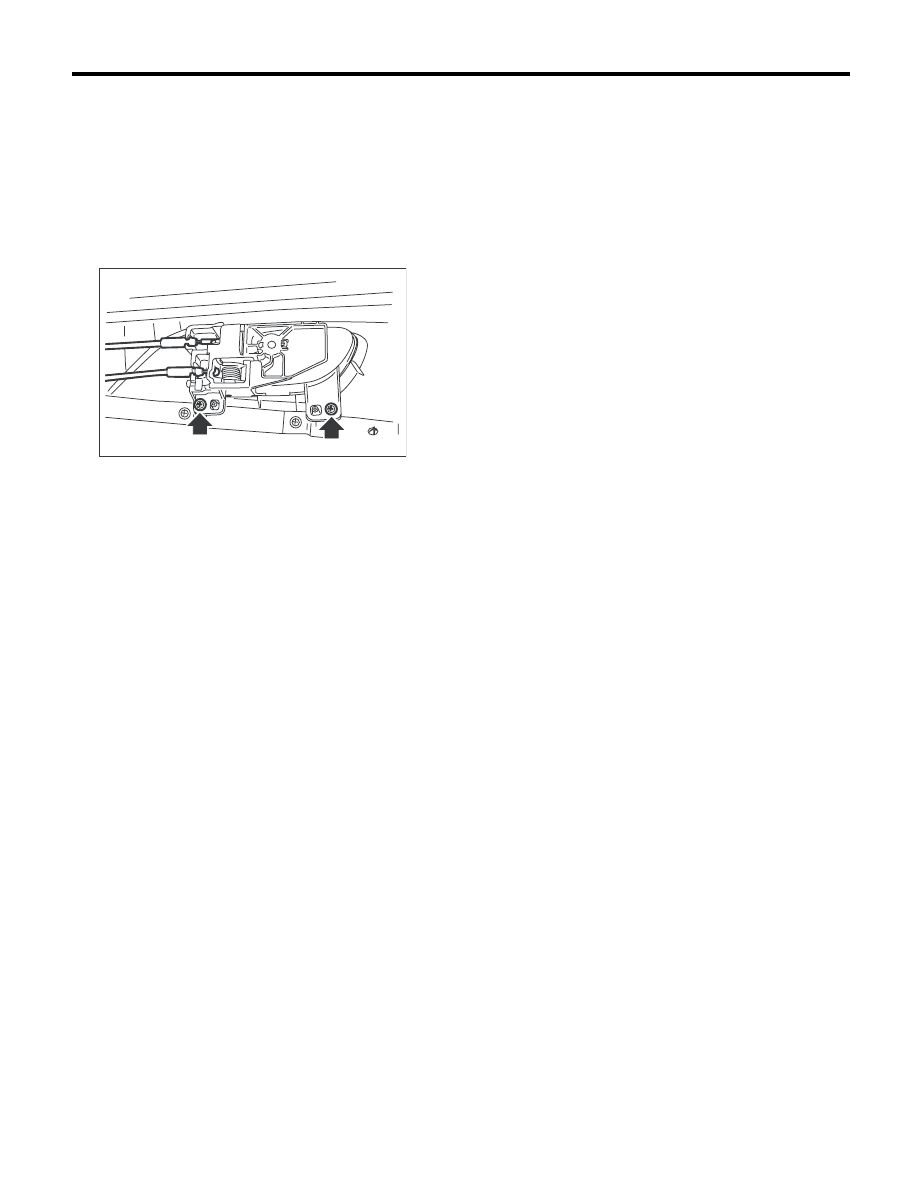

SL-00759

SL-53

Наружная ручка передней двери

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

7. Наружная ручка передней

двери

A: СНЯТИЕ

1. МОДЕЛИ БЕЗ СИСТЕМЫ ДВОЙНОГО
ЗАМКА

1) Поднимите стекло передней двери до упора
вверх.
2) Снимите внутреннюю отделку двери. <См.
EI-39, СНЯТИЕ, Внутренняя отделка двери.>
3) Снимите уплотнительное покрытие.
<См. EB-17, СНЯТИЕ, Уплотнительное покры-
тие передней двери.>
4) Снимите зажим тяги.
5) Снимите заглушку у задней части панели
двери, и ослабьте болт TORX

®

 (1).

6) На моделях с системой дистанционного до-
ступа отсоедините все разъемы.
7) Снимите крышку наружной ручки двери.
8) Отведите наружную ручку передней двери
назад и снимите ее.

ОСТОРОЖНО:
Не прилагайте чрезмерных усилий при сня-
тии ручки с панели двери. Панель двери мо-
жет быть деформирована.
9) Снимите проставку с наружной стороны две-
ри.
10) Ослабьте болт TORX

®

 (2).

11) Снимите узел каркаса с внутренней сторо-
ны панели двери.

2. МОДЕЛИ С СИСТЕМОЙ ДВОЙНОГО
ЗАМКА

1) Поднимите стекло передней двери до упора
вверх.
2) Снимите внутреннюю отделку двери. <См.
EI-39, СНЯТИЕ, Внутренняя отделка двери.>
3) Снимите уплотнительное покрытие.
<См. EB-17, СНЯТИЕ, Уплотнительное покры-
тие передней двери.>
4) Отверните болт (1), и снимите защитную
рамку цилиндра замка (2).

5) Снимите зажим тяги.
6) Снимите заглушку у задней части панели
двери, и ослабьте болт TORX

®

 (1).

7) На моделях с системой дистанционного до-
ступа отсоедините все разъемы.
8) Снимите крышку наружной ручки двери.
9) Отведите наружную ручку передней двери
назад и снимите ее.

ОСТОРОЖНО:
Не прилагайте чрезмерных усилий при сня-
тии ручки с панели двери. Панель двери мо-
жет быть деформирована.
10) Снимите проставку с наружной стороны
двери.
11) Ослабьте болт TORX

®

 (2).

12) Снимите узел каркаса с внутренней сторо-
ны панели двери.

SL-00760

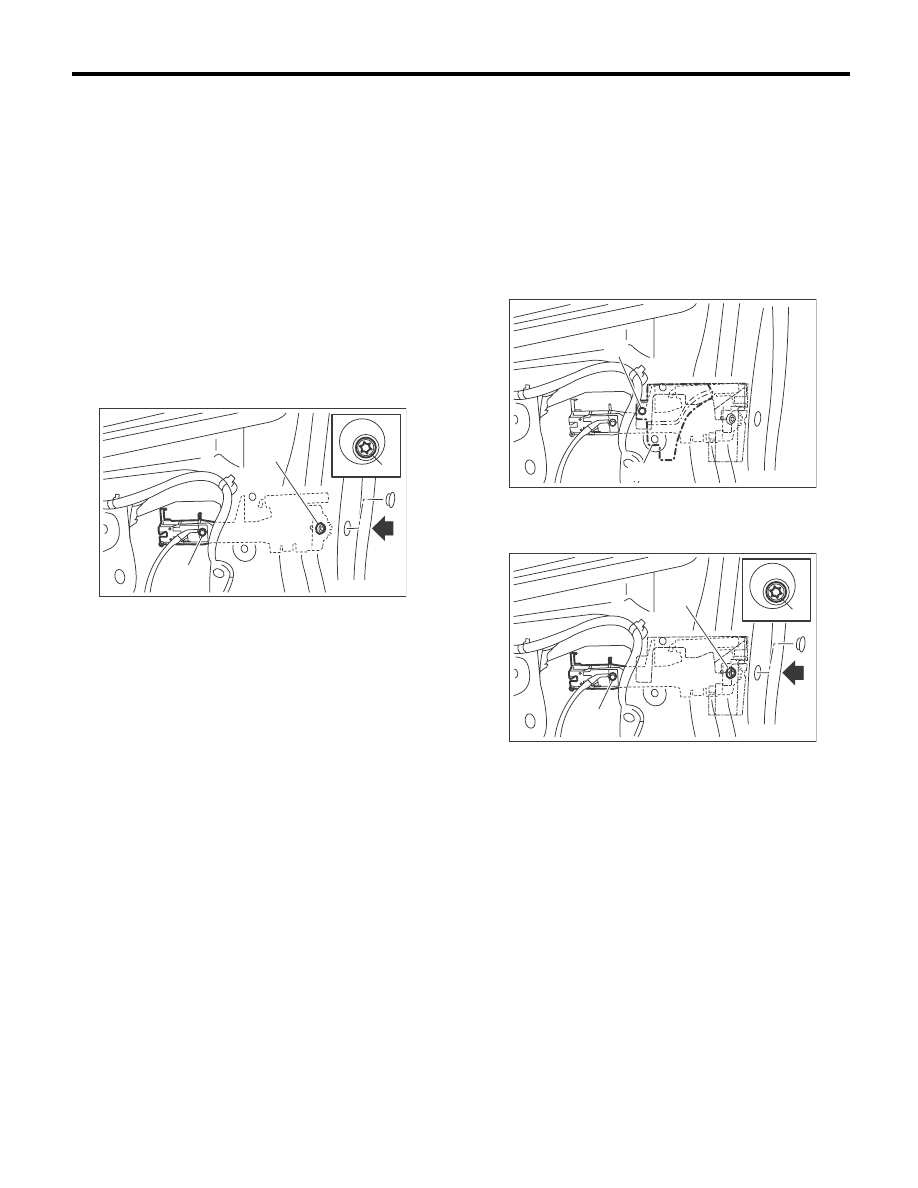

(1)

(1)

(2)

(1)

(2)

SL-00826

(1)

(1)

(2)

SL-00827

SL-54

Наружная ручка передней двери

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

<См. SL-2, УЗЕЛ ЗАМКА ДВЕРИ, УЗЕЛ,
Общие сведения.>

ПРИМЕЧАНИЕ:
• После установки убедитесь в том, что наруж-
ная ручка, цилиндр замка и внутренняя ручка
работают исправно.
• На моделях с системой дистанционного до-
ступа, убедитесь в том, что двери запираются/
отпираются при нажатии кнопки запирания/от-
пирания дверей.

C: ПРОВЕРКА

1) Проверьте тягу замка на предмет деформа-
ции.
2) Убедитесь в том, что рычаг и тяга работают
плавно.
3) Убедитесь в том, что система дистанционно-
го доступа нормально работает на моделях,
оборудованных этими системами.

SL-55

Узел замка и привода замка передней двери

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

8. Узел замка и привода

замка передней двери

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите внутреннюю отделку передней
двери. <См. EI-39, СНЯТИЕ, Внутренняя отде-
лка двери.>
3) Снимите уплотнительное покрытие.
<См. EB-17, СНЯТИЕ, Уплотнительное покры-
тие передней двери.>
4) Снимите рамку стекла задней двери.
5) Снимите тягу с зажима тяги наружной ручки
двери.
6) Снимите три винта.
7) Отсоедините разъемы, а затем снимите узел
замка и привода замка передней двери.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

<См. SL-2, УЗЕЛ ЗАМКА ДВЕРИ, УЗЕЛ,
Общие сведения.>

ПРИМЕЧАНИЕ:
Убедитесь в том, что после установки замок
работает нормально.

C: ПРОВЕРКА

1. ЗАМОК ДВЕРИ

1) Проверьте трос тяги и механизма открыва-
ния дверей на предмет деформации. Распря-
мите трос в местах его деформации. В против-
ном случае, возможен сбой в работе. Если трос
невозможно отремонтировать, замените узел
замка и привода замка передней двери.
2) Убедитесь в том, что рычаг, тяга и трос рабо-
тают плавно.

2. ПРИВОД ЗАМКА (МОДЕЛИ
БЕЗ СИСТЕМЫ ДВОЙНОГО ЗАМКА)

1) Отсоедините разъем жгута проводов приво-
да замка двери.
2) Подсоедините аккумулятор к клеммам при-
вода замка двери.
В случае повреждений, замените привод замка
двери.

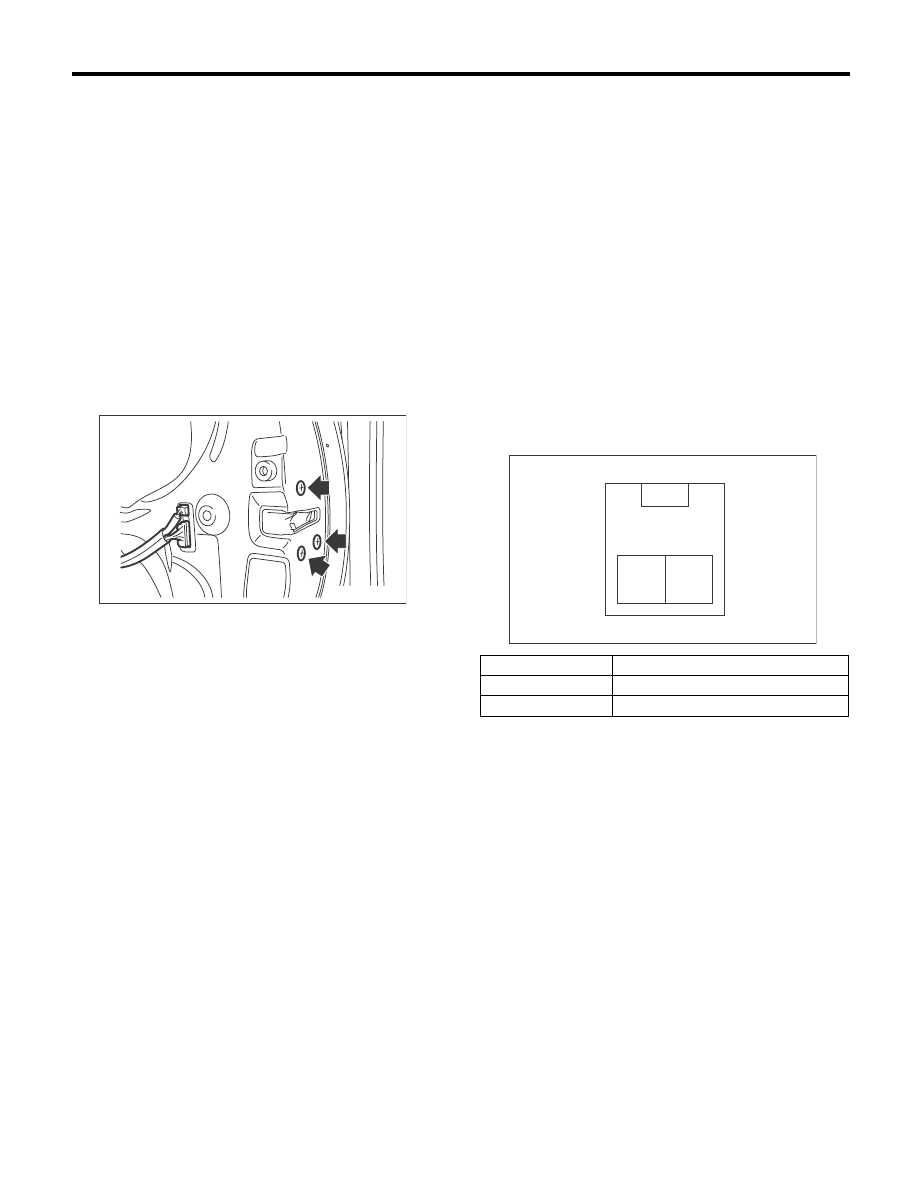

SL-00761

Номер клеммы

Операции, выполняемые приводом

№ 2 (+) и № 1 (–)

Запирание

→ Отпирание

№ 1 (+) и № 2 (–)

Отпирание

→ Запирание

2 1

SL-00765
