SL-4

Общие сведения

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

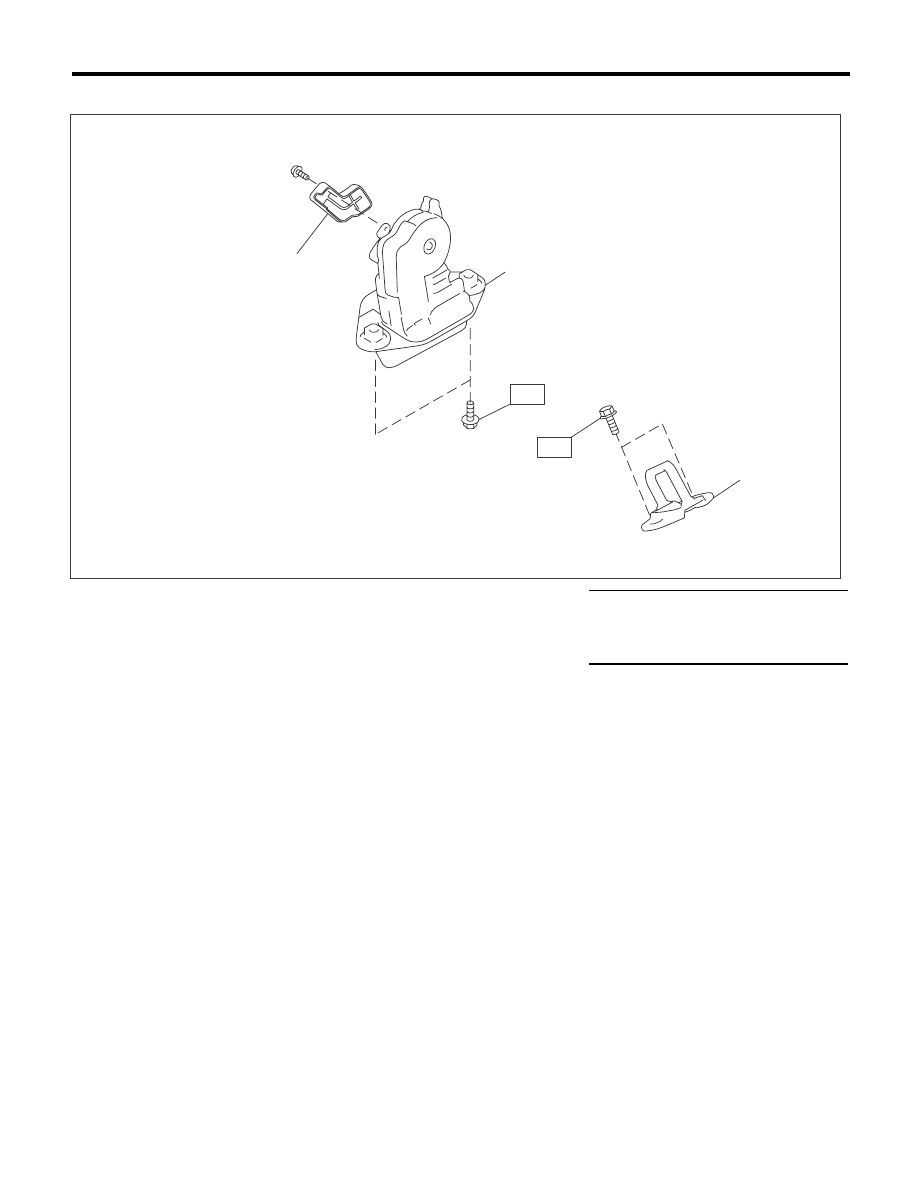

2. ЗАМОК ДВЕРЦЫ БАГАЖНОГО ОТСЕКА

(1)

Привод и узел замка дверцы ба-
гажного отсека

(2)

Фиксатор

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(3)

Крышка (только модели с сис-
темой двойного замка)

T: 25 (2,5, 18,4)

T

(1)

(2)

T

SL-00841

(3)

SL-5

Общие сведения

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

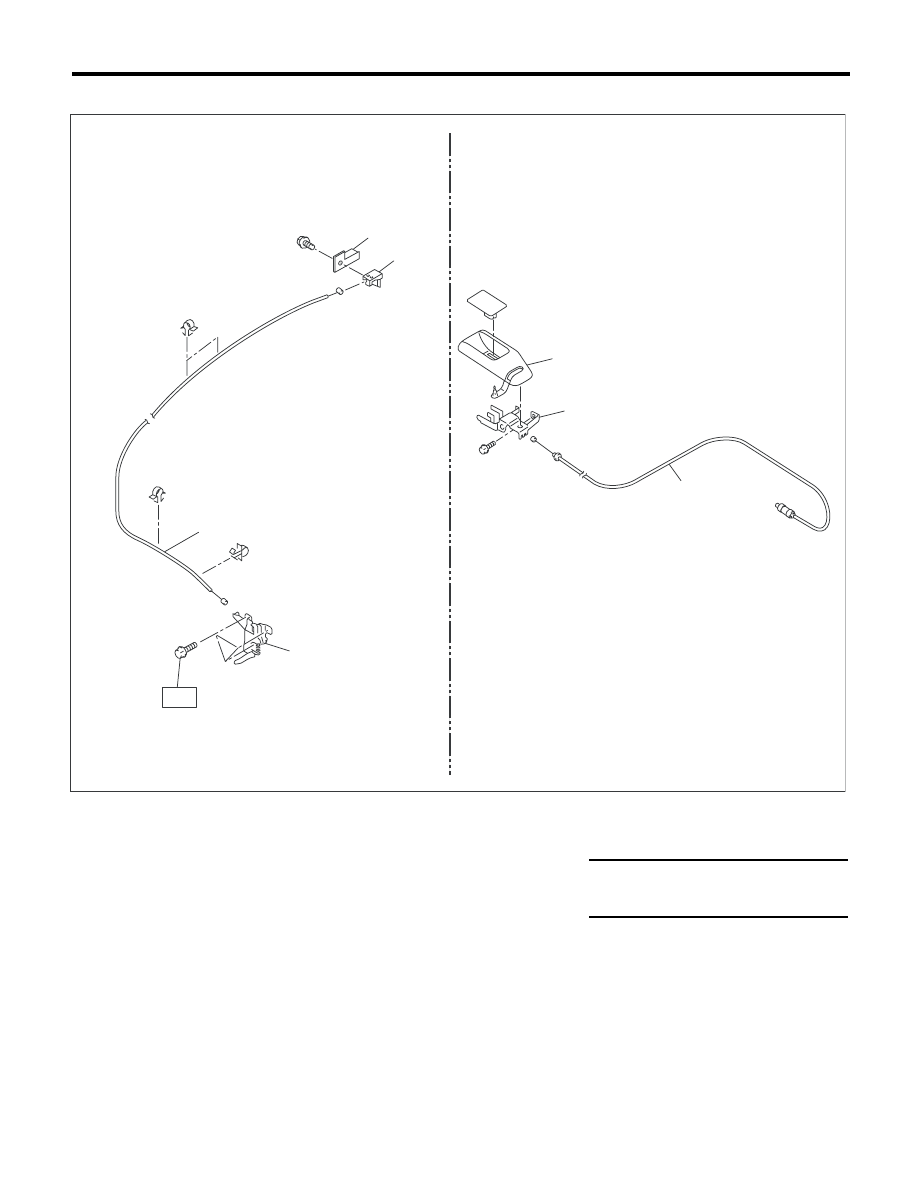

3. ЗАМОК КАПОТА И МЕХАНИЗМЫ ДИСТАНЦИОННОГО ОТКРЫВАНИЯ

(A)

Отпирание капота

(B)

Отпирание замка лючка топ-
ливного бака

















(1)

Узел замка капота

(4)

Кронштейн узла рычага

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(2)

Трос

(5)

Крышка

T: 33 (3,36, 24,2)

(3)

Узел рычага

(6)

Узел рукоятки механизма от-
крывания





SL-00725

(2)

(B)

(5)

(6)

(2)

(A)

(4)

(1)

(3)

T

SL-6

Общие сведения

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

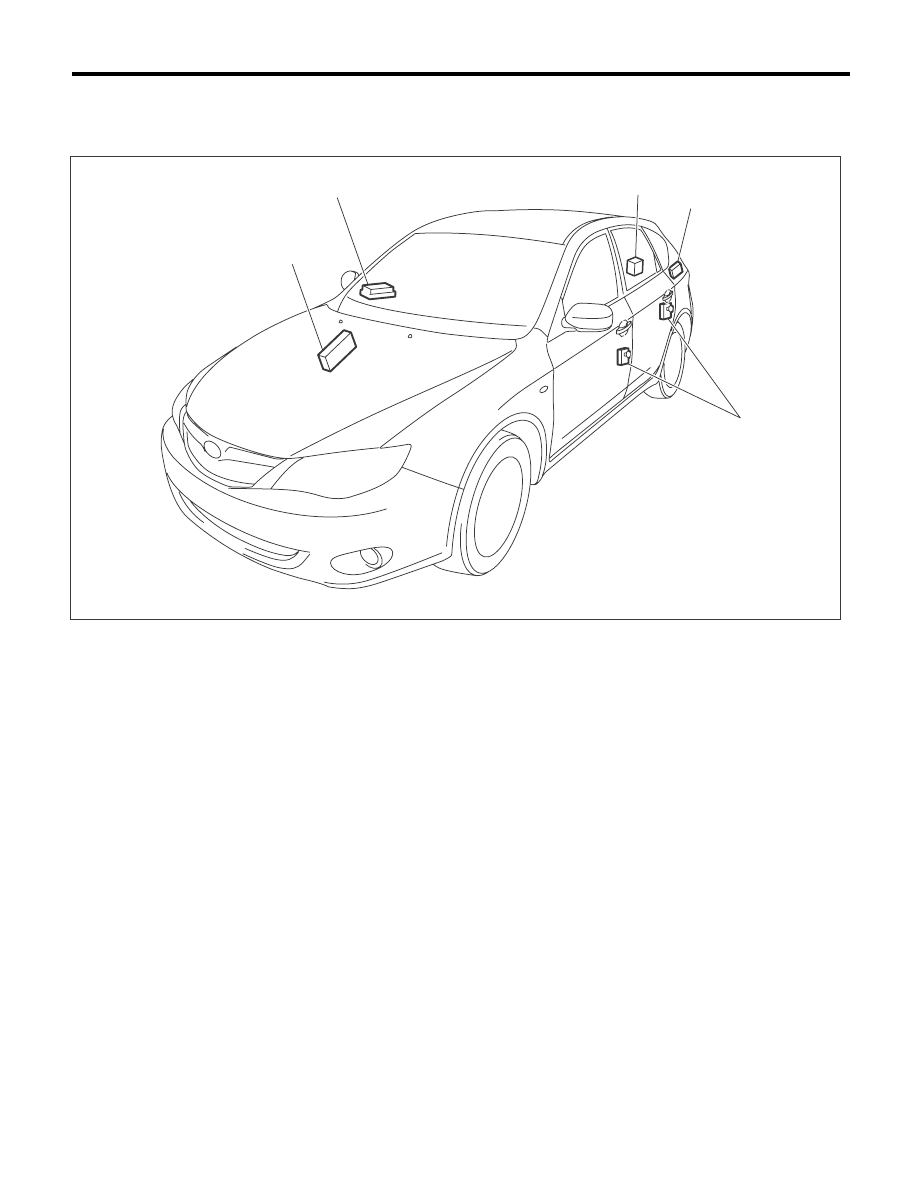

4. СИСТЕМА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗАМКАМИ АВТОМОБИЛЯ

ПРИМЕЧАНИЕ:
Кроме моделей с системой дистанционного доступа.

(1)

Центральный блок управления
(со стороны водителя)

(3)

Переключатель отпирания
дверцы багажного отсека

(5)

Датчик открытия двери

(2)

Главный переключатель элект-
ростеклоподъемников (со сто-
роны водителя)

(4)

Блок управления системы дис-
танционного управления замка-
ми автомобиля





(5)

SL-00726

(2)

(1)

(4)

(3)

SL-7

Общие сведения

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

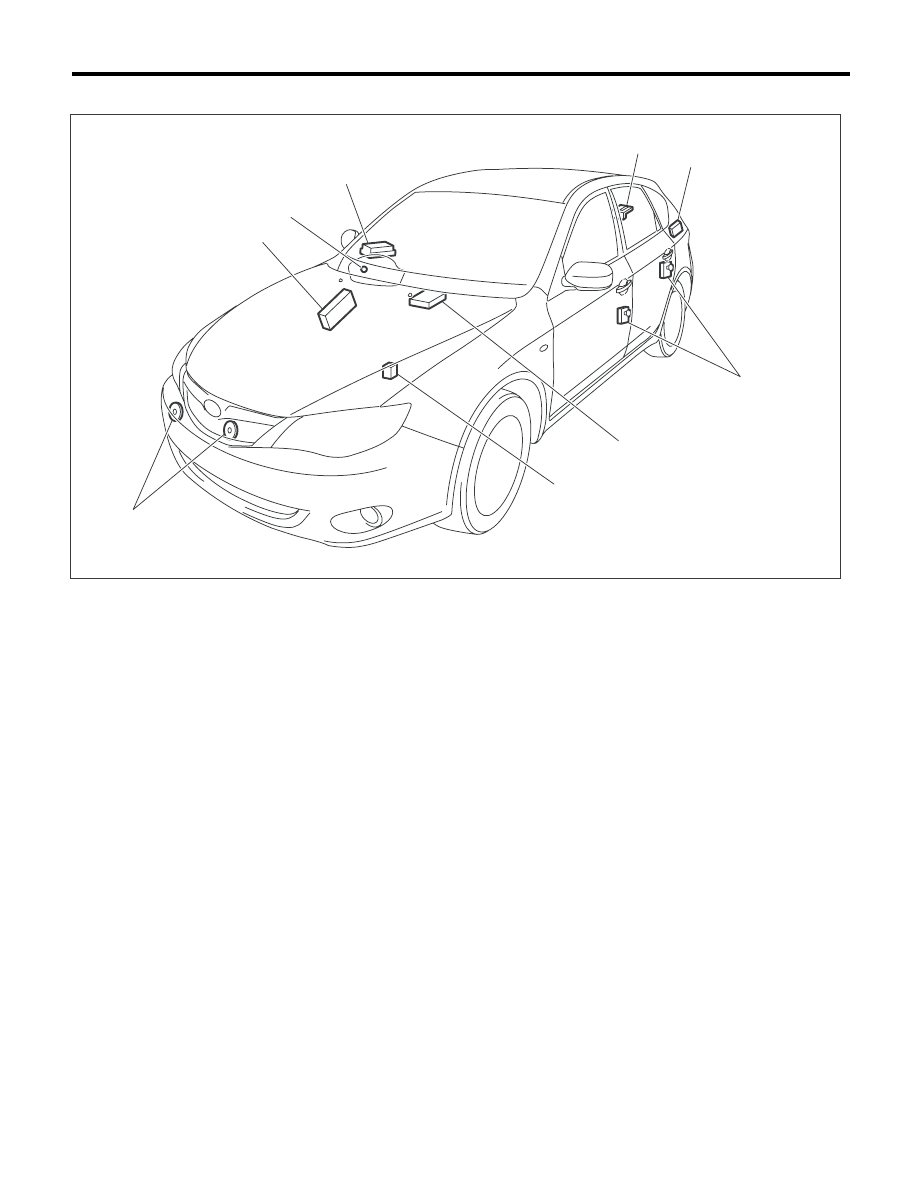

5. ПРОТИВОУГОННАЯ СИСТЕМА

(1)

Звуковой сигнал

(4)

Главный переключатель элект-
ростеклоподъемников (со сто-
роны водителя)

(7)

Датчик открытия двери

(2)

Центральный блок управления
(со стороны водителя)

(8)

Датчик удара (под сиденьем во-
дителя) (опция дилера)

(3)

Контрольная лампа противо-
угонной системы

(5)

Переключатель отпирания
дверцы багажного отсека

(На комбинации приборов)

(6)

Блок управления системы дис-
танционного управления замка-
ми автомобиля

(9)

Реле звукового сигнала (в бло-
ке главных предохранителей)

(7)

SL-00727

(4)

(2)

(6)

(5)

(1)

(3)

(9)

(8)
