SE-4

Общие сведения

СИДЕНЬЯ

B: ОСТОРОЖНО

При снятии переднего сиденья с автомобиля,
оборудованного боковой подушкой безопас-
ности, следуйте инструкциям, приведенным в
разделе подушек безопасности.

C: ПОДГОТОВКА ИНСТРУМЕНТОВ

1. ИНСТРУМЕНТЫ ОБЩЕГО
НАЗНАЧЕНИЯ

НАЗВАНИЕ

ИНСТРУМЕНТА

КОММЕНТАРИИ

Плоскогубцы с длин-
ными концами

Используются для снятия кре-
пежных колец.

Плоскогубцы для
крепежных колец

Используются для установки
крепежных колец.

Насадка TORX

®

 T50

Используется для снятия и уста-
новки узла замка ремня безопас-
ности.

SE-5

Переднее сиденье

СИДЕНЬЯ

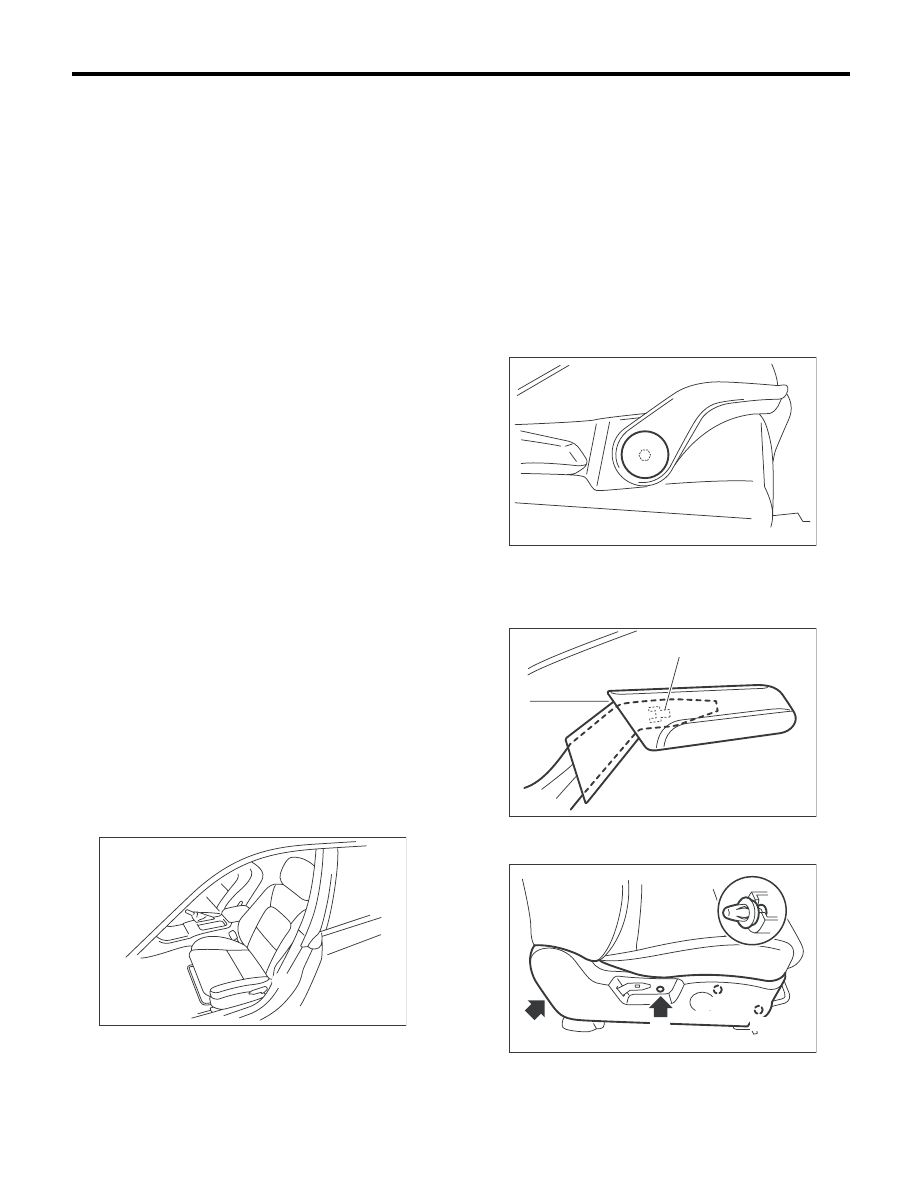

2. Переднее сиденье

A: СНЯТИЕ

ОСТОРОЖНО:
Система подушек безопасности оснащена
резервным питанием. Если после отсоеди-
нения провода массы от аккумулятора и пе-
ред началом работ по техобслуживанию
системы подушек безопасности не сделать
паузу не менее 20 с, то подушка безопаснос-
ти может сработать.
1) Перед началом работ отсоедините провод
массы от аккумулятора и выждите не менее
20 секунд.
2) Снимите подголовник.
3) Наклоните спинку сиденья вперед.
4) Переместите сиденье до упора вперед.
5) Снимите крышку заднего болта в задней
части направляющей сиденья.
6) Отверните два болта в задней части направ-
ляющей сиденья.
7) Переместите сиденье до упора назад.
8) Отверните два болта в передней части на-
правляющей сиденья.
9) Отсоедините разъем, расположенный под
сиденьем.
• Разъем предупреждающей лампы ремня бе-
зопасности (сиденье водителя)
• Разъем боковой подушки безопасности (мо-
дели с боковыми подушками безопасности)
10) Снимите переднее сиденье с автомобиля.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Постепенно, в несколько заходов, затяните ус-
тановочный болт направляющей сиденья до
предусмотренного момента в порядке, пока-
занном на рисунке.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. SE-2, ПЕРЕДНЕЕ
СИДЕНЬЕ, УЗЕЛ, Общие сведения.>

C: РАЗБОРКА

ОСТОРОЖНО:
Перед сборкой проверьте, не касаются ли
жгуты проводов боковой подушки безопас-
ности и узла замка ремня безопасности друг
друга. Если при сборке эти жгуты проводов
касаются друг друга, это может стать причи-
ной их пережима или короткого замыкания.
1) Снимите сиденье с автомобиля. <См. SE-5,
СНЯТИЕ, Переднее сиденье.>
2) С помощью плоской отвертки снимите на-
кладку подъемного механизма сиденья, затем
отверните внутренний болт и снимите рычаг
регулировки высоты сиденья.

3) Снимите зажимную лапку (A) с обратной сто-
роны рычага регулировки наклона спинки си-
денья, потянув ее на себя, и снимите накладку
рычага регулировки наклона спинки сиденья.

4) Снимите винты (А) и зажимы (В), затем сни-
мите наружную боковую накладку сиденья.

(1)

(2)

(3)

(4)

SE-00704

SE-00291

SE-00802

(A)

SE-00803

(A)

(A)

(B)

(B)

SE-6

Переднее сиденье

СИДЕНЬЯ

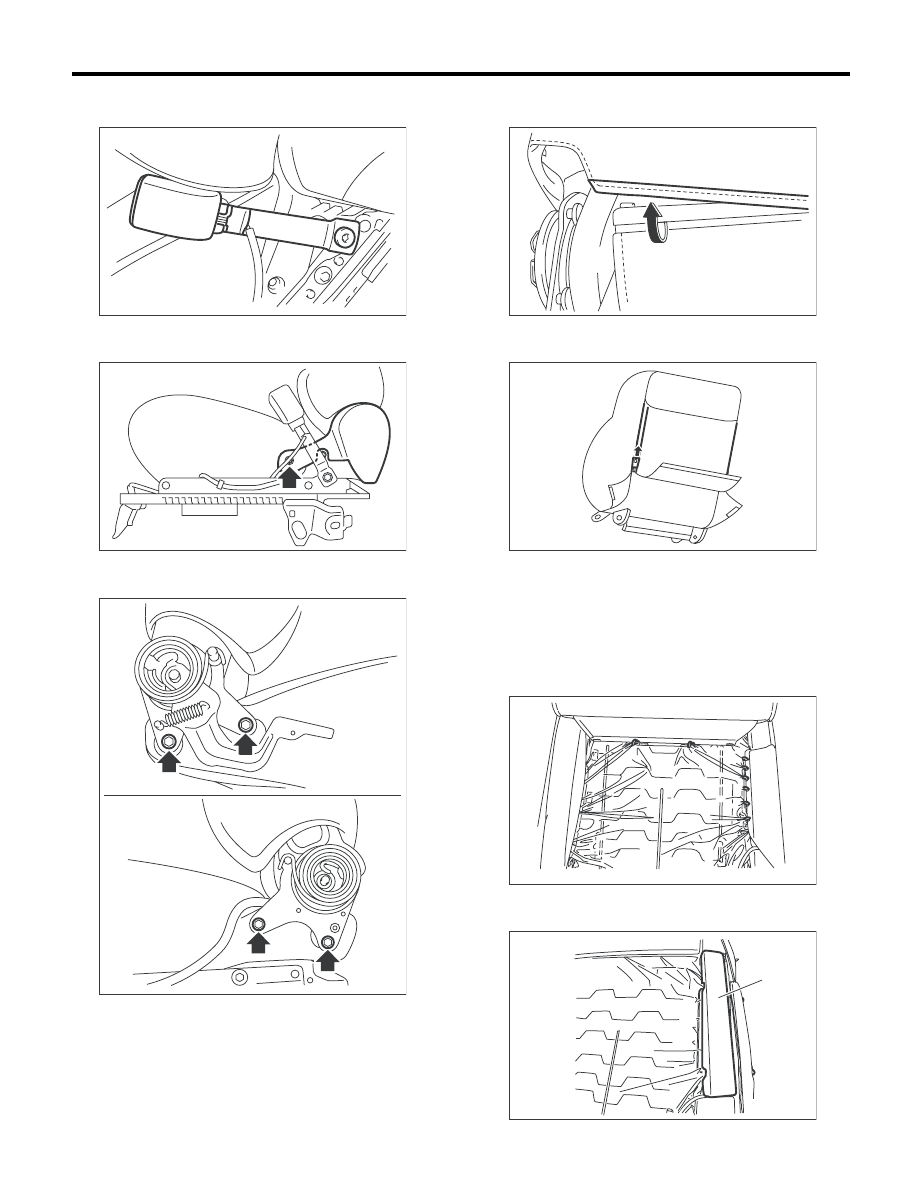

5) Отверните болт TORX

®

, затем снимите узел

замка ремня безопасности.

6) Снимите внутреннюю боковую накладку си-
денья.

7) Отверните болты шарнира наклона с обеих
сторон.

8) Снимите пластмассовый фиксатор в нижней
части обратной стороны спинки.

9) Разъедините крепежную деталь на обрат-
ной стороне спинки сиденья.

10) Снимите крепежные кольца чехла спинки.

ОСТОРОЖНО:
Соблюдайте осторожность при снятии кре-
пежных колец, чтобы не повредить винило-
вую часть внутри сиденья.
Если виниловая часть порвалась, замените
ее на новую.

11) Снимите накладку (A), и крепежную гайку с
модуля боковой подушки безопасности.

SE-00332

SE-00041

SE-00427

SE-00300

SE-00804

SE-00793

(A)

SE-00795

SE-7

Переднее сиденье

СИДЕНЬЯ

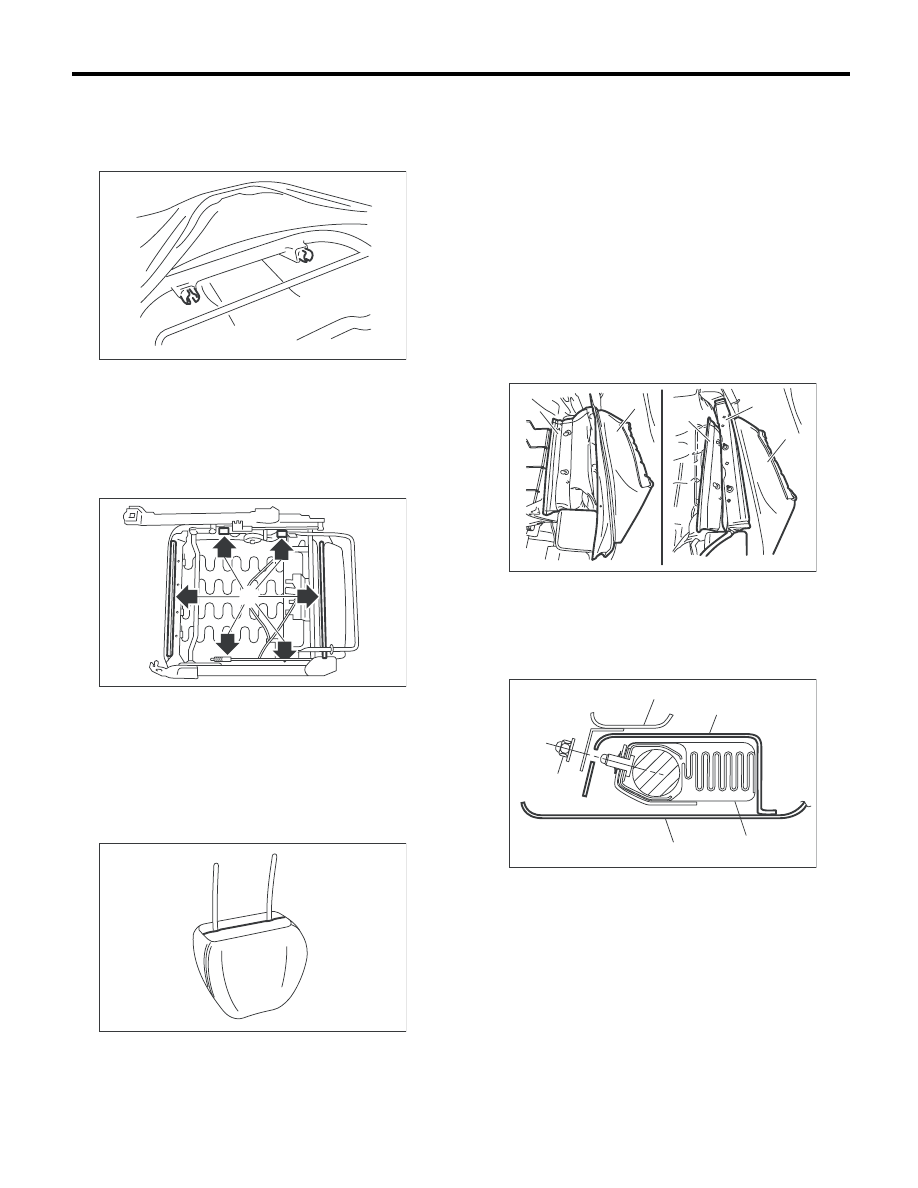

12) Снимите втулку подголовника.

ПРИМЕЧАНИЕ:
Выдавите наружу с внутренней стороны, чтобы
снять с сиденья.

13) Извлеките каркас спинки сиденья.
14) Снимите все крепежные кольца с передней
части спинки сиденья, и снимите чехол со спин-
ки сиденья.
15) Снимите пластмассовые крючки (A) чехла
подушки сиденья, а затем снимите узел карка-
са подушки сиденья.

16) Снимите все крепежные кольца, а затем
снимите чехол с подушки сиденья.
17) Отверните болты со стороны узла подушки
сиденья, а затем снимите направляющую сиде-
нья.
18) Высвободите пластмассовый фиксатор в
нижней части подголовника и снимите чехол с
подголовника.

D: СБОРКА

ОСТОРОЖНО:
Не допускайте касания жгутов проводов бо-
ковой подушки безопасности и узла замка
ремня безопасности. Если при сборке эти
жгуты проводов будут касаться, это может
стать причиной их пережима или короткого
замыкания.
Производите сборку в порядке, обратном по-
рядку разборки.

ОСТОРОЖНО:
Модуль боковой подушки безопасности дол-
жен обязательно устанавливаться между
чехлом спинки сиденья и тканью направля-
ющего устройства подушки безопасности.

SE-00243

SE-00338

(A)

SE-00342

(A) Ткань направляющего устройства подушки безо-

пасности

(B) Чехол спинки сиденья

(C) Узел модуля боковой подушки безопасности

(1) Узел каркаса спинки сиденья

(2) Ткань направляющего устройства подушки безо-

пасности

(3) Чехол спинки сиденья

(4) Узел модуля боковой подушки безопасности

(5) Шестигранная колпачковая гайка

SE-00797

(B)

(B)

(B)

(B)

(B)

(B)

(C)

(A)

(A)

(A)

(A)

(A)

(A)

AB-01905

(2)

(1)

(5)

(4)

(3)
