GW-14

Колпак зеркала

СТЕКЛА/ОКНА/ЗЕРКАЛА

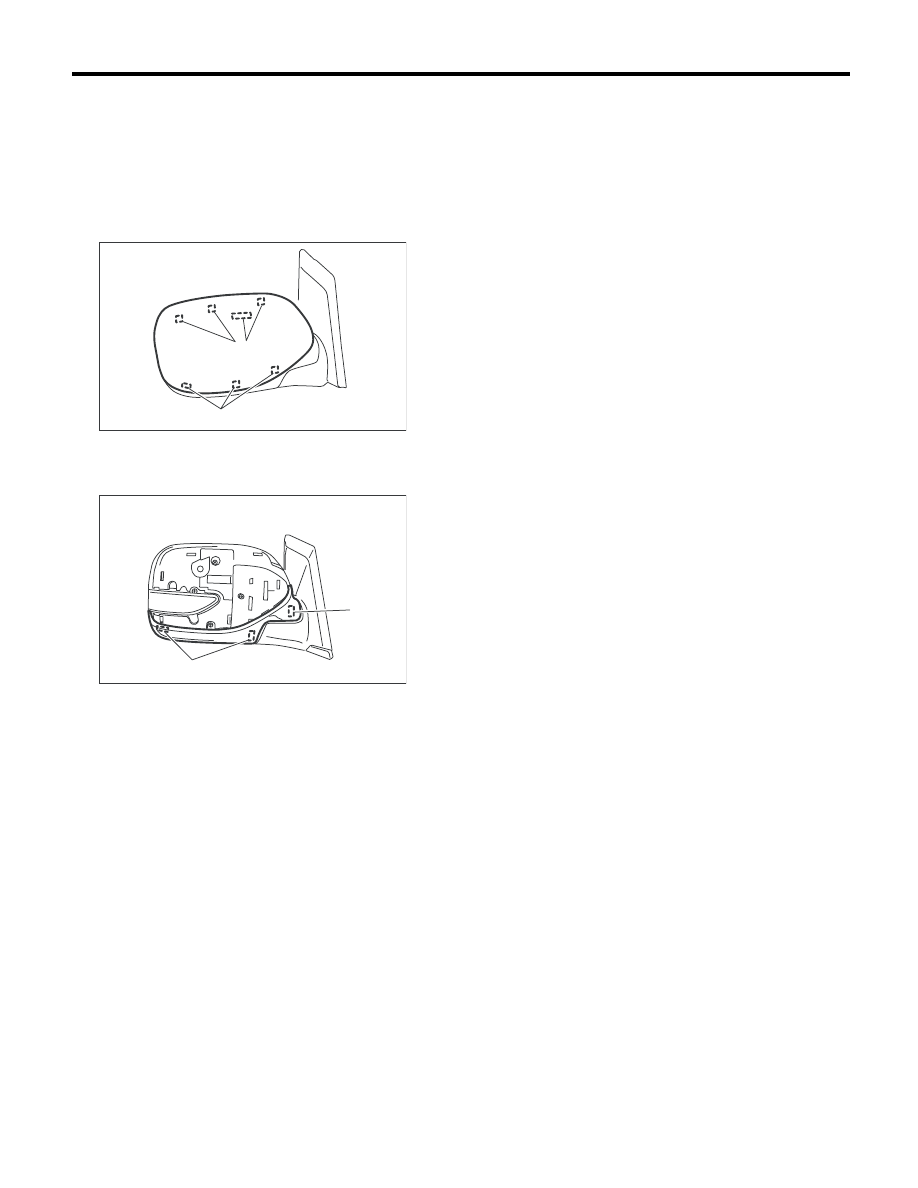

7. Колпак зеркала

A: ЗАМЕНА

1) Снимите наружное зеркало. <См. GW-16, ЗА-
МЕНА, Наружное зеркало.>
2) Высвободите фиксатор (A) с внутренней
стороны наружного зеркала, затем снимите
колпак наружного зеркала.

3) Высвободите фиксаторы (A) и (В) с внутрен-
ней стороны наружного зеркала, затем сними-
те накладку корпуса зеркала.

ОСТОРОЖНО:
Фиксатор (B) не высвобождается с внутрен-
ней стороны наружного зеркала. Соблю-
дайте осторожность, чтобы не повредить
деталь при снятии.
4) Надежно закрепите колпак зеркала и на-
кладку корпуса зеркала при помощи фиксато-
ров (A).

(A)

(A)

GW-00683

GW-00684

(A)

(B)

GW-15

Узел наружного зеркала

СТЕКЛА/ОКНА/ЗЕРКАЛА

8. Узел наружного зеркала

A: СНЯТИЕ

1) Снимите внутреннюю отделку передней
двери. <См. EI-39, СНЯТИЕ, Внутренняя отде-
лка двери.>

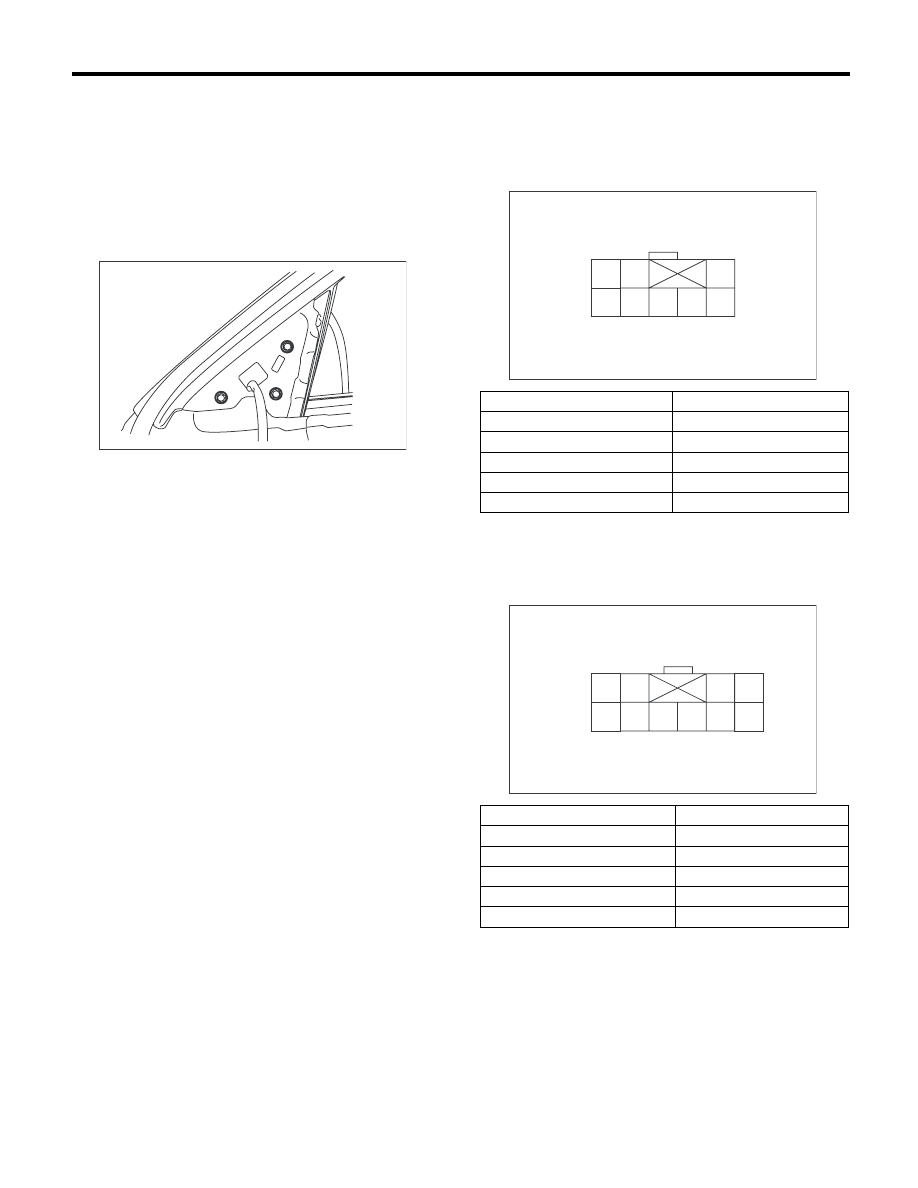

2) Отсоедините разъем наружного зеркала.
3) Отверните болты и снимите узел наружного
зеркала.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

4,5 Нм (0,46 кгс-м, 3,3 фунт-сила-фут)

C: ПРОВЕРКА

Убедитесь в том, что после подачи на клеммы
напряжения аккумулятора наружное зеркало
перемещается предусмотренным образом.
Модель без обогревателя зеркала

Если наружное зеркало не перемещается пре-
дусмотренным образом, замените наружное
зеркало.
Модель с обогревателем зеркала

Если наружное зеркало не перемещается пре-
дусмотренным образом, замените наружное
зеркало.

GW-00641

Положение переключателя

Номер клеммы

OFF (ВЫКЛ)

 —

UP (ВВЕРХ)

6 (+) и 3 (–)

DOWN (ВНИЗ)

3 (+) и 6 (–)

LEFT (ВЛЕВО)

7 (+) и 3 (–)

RIGHT (ВПРАВО)

3 (+) и 7 (–)

Положение переключателя

Номер клеммы

OFF (ВЫКЛ)

 —

UP (ВВЕРХ)

7 (+) и 3 (–)

DOWN (ВНИЗ)

3 (+) и 7 (–)

LEFT (ВЛЕВО)

8 (+) и 3 (–)

RIGHT (ВПРАВО)

3 (+) и 8 (–)

2
5 6 7 8

3

1
4

GW-00395

GW-00642

2
6 7 8 9

3

1
5

4

10

GW-16

Наружное зеркало

СТЕКЛА/ОКНА/ЗЕРКАЛА

9. Наружное зеркало

A: ЗАМЕНА

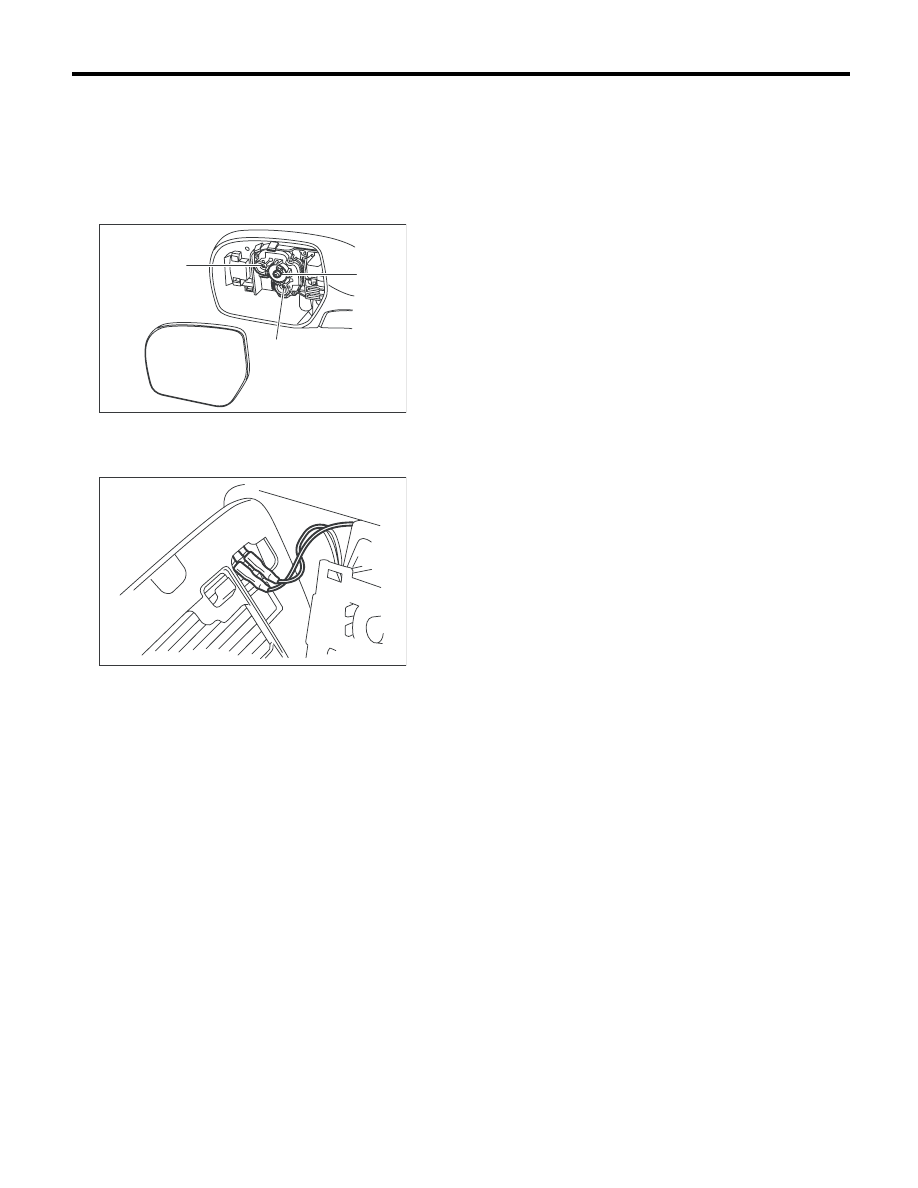

1) Поверните зеркало рабочей поверхностью
вверх.
2) Приподнимите нижнюю и наружную часть
зеркала и высвободите крючки (1) и (2).

3) Отсоедините разъем обогревателя зеркала
на боковой поверхности зеркала. (модель с
обогревателем зеркала).

4) Установите зеркало на крючок (1), а червя-
ки на крючки (2).

ОСТОРОЖНО:
• При снятии зеркала соблюдайте осторож-
ность, чтобы не повредить обратную повер-
хность зеркала плоским жалом отвертки.
• При установке зеркала надежно закреп-
ляйте крючки и фиксаторы.

GW-00685

(1)

(2)

(2)

GW-00280

GW-17

Переключатель дистанционного управления наружными зеркалами

СТЕКЛА/ОКНА/ЗЕРКАЛА

10.Переключатель

дистанционного
управления наружными
зеркалами

A: СНЯТИЕ

1) Снимите нижнюю крышку панели приборов.
<См. EI-41, СНЯТИЕ, Нижняя крышка панели
приборов.>
2) Снимите переключатель дистанционного уп-
равления наружными зеркалами с нижней
крышки панели приборов.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

Переведите переключатель дистанционного
управления наружными зеркалами в каждое
рабочее положение и проверьте проводимость
между клеммами.

• Установите переключатель на два направ-
ления в правое положение:

• Установите переключатель на два направ-
ления в левое положение:

При выявлении неисправности, замените пере-
ключатель.
• Переключатель складывания зеркал

Положение

переключателя

Номер клеммы

Нормативное

значение

OFF (ВЫКЛ)

 —

1 MОм или более

UP (ВВЕРХ)

8 и 3, 6 и 7

Менее 1 Ома

DOWN (ВНИЗ)

8 и 6, 3 и 7

Менее 1 Ома

LEFT (ВЛЕВО)

8 и 2, 6 и 7

Менее 1 Ома

RIGHT (ВПРАВО)

8 и 6, 2 и 7

Менее 1 Ома

1

2

3

4

5

6

7

8

9

10

GW-00643

Положение

переключателя

Номер клеммы

Нормативное

значение

OFF (ВЫКЛ)

 —

1 MОм или более

UP (ВВЕРХ)

8 и 4, 6 и 7

Менее 1 Ома

DOWN (ВНИЗ)

8 и 6, 4 и 7

Менее 1 Ома

LEFT (ВЛЕВО)

8 и 5, 6 и 7

Менее 1 Ома

RIGHT (ВПРАВО)

8 и 6, 5 и 7

Менее 1 Ома

Положение

переключателя

Номер клеммы

Нормативное

значение

Складывание

8 и 9, 7 и 10

Менее 1 Ома

Выдвижение

8 и 10, 7 и 9

Менее 1 Ома
