LI-44

Зеркальный рефлектор

СИСТЕМА ОСВЕЩЕНИЯ

34.Зеркальный рефлектор

A: СНЯТИЕ

1) Снимите зеркальный рефлектор, сжав его
зажимы с обратной стороны бампера.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

LI-00826

LI-45

Датчик открытия двери

СИСТЕМА ОСВЕЩЕНИЯ

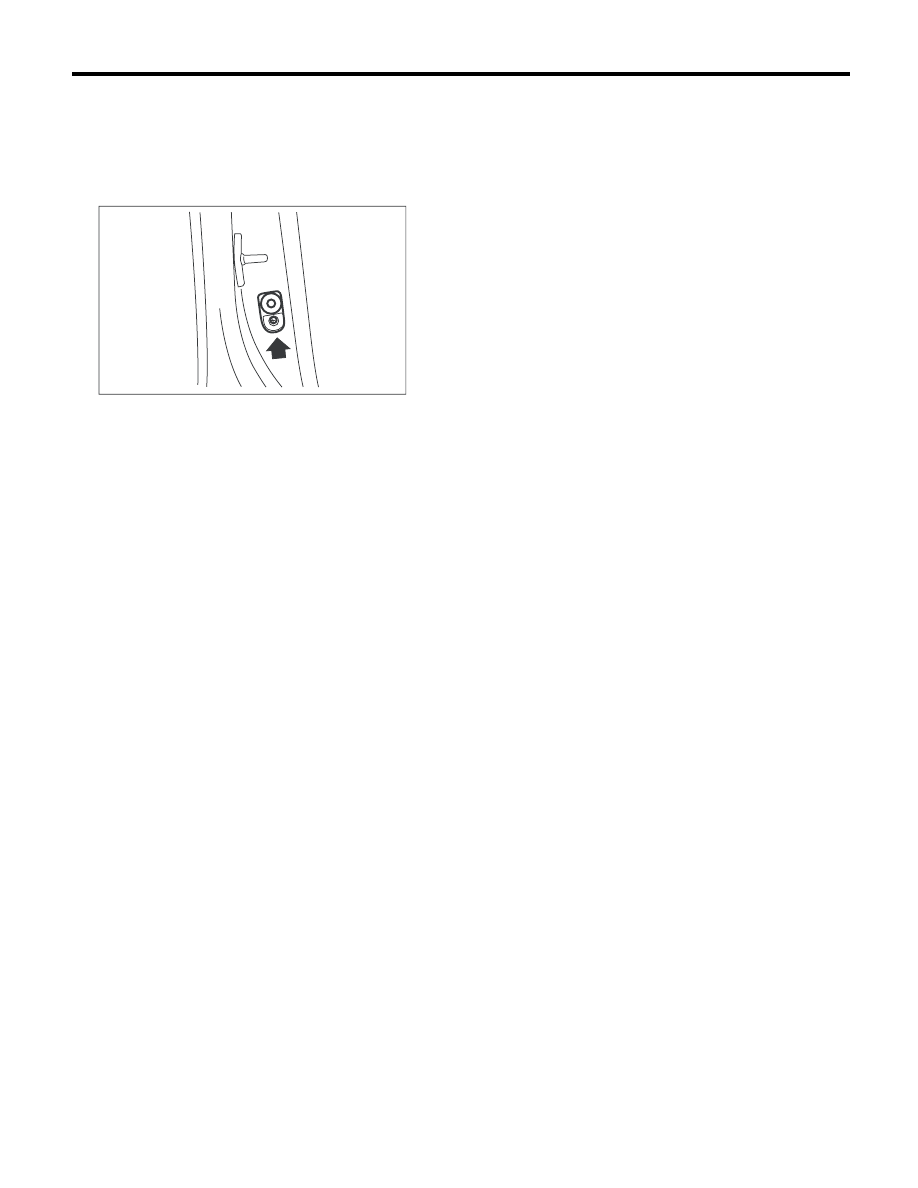

35.Датчик открытия двери

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Отверните винт и извлеките датчик откры-
тия двери.

3) Отсоедините разъем жгута проводов.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

Смотрите раздел о проверке датчика откры-
тия двери системы освещения салона.
<См. LI-8, ДАТЧИК ОТКРЫТИЯ ДВЕРИ, ПРО-
ВЕРКА, Система освещения салона.>

LI-00827

LI-46

Датчик открытия двери

СИСТЕМА ОСВЕЩЕНИЯ

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ
И СТЕКЛООМЫВАТЕЛЕЙ

WW

Страница

1.

Общие сведения ...................................................................................... 2

2.

Система стеклоочистителей и стеклоомывателей ............................. 8

3.

Комбинированный переключатель (стеклоочистителей)  ....................9

4.

Щетка стеклоочистителя  ..................................................................... 15

5.

Бачок и электродвигатель стеклоомывателя ................................... 17

6.

Рычаг стеклоочистителя ветрового стекла  ....................................... 18

7.

Электродвигатель и тяга стеклоочистителя ветрового стекла  ...... 19

8.

Форсунка омывателя ветрового стекла  ..............................................21

9.

Рычаг стеклоочистителя заднего стекла ........................................... 22

10.

Электродвигатель стеклоочистителя заднего стекла  ..................... 23

11.

Омыватель заднего стекла ...................................................................24

12.

Омыватель фар ......................................................................................25

13.

Таймер омывателя фар .........................................................................26
