LI-24

Лампа стояночного/габаритного фонаря

СИСТЕМА ОСВЕЩЕНИЯ

15.Лампа стояночного/

габаритного фонаря

A: СНЯТИЕ

1) При снятии лампы стояночного/габаритного
фонаря, поверните передние колеса до упора
в сторону противоположную той стороне, где
установлена лампа указателя поворота, кото-
рую предстоит снять.
2) Отведите брызговик внутрь.

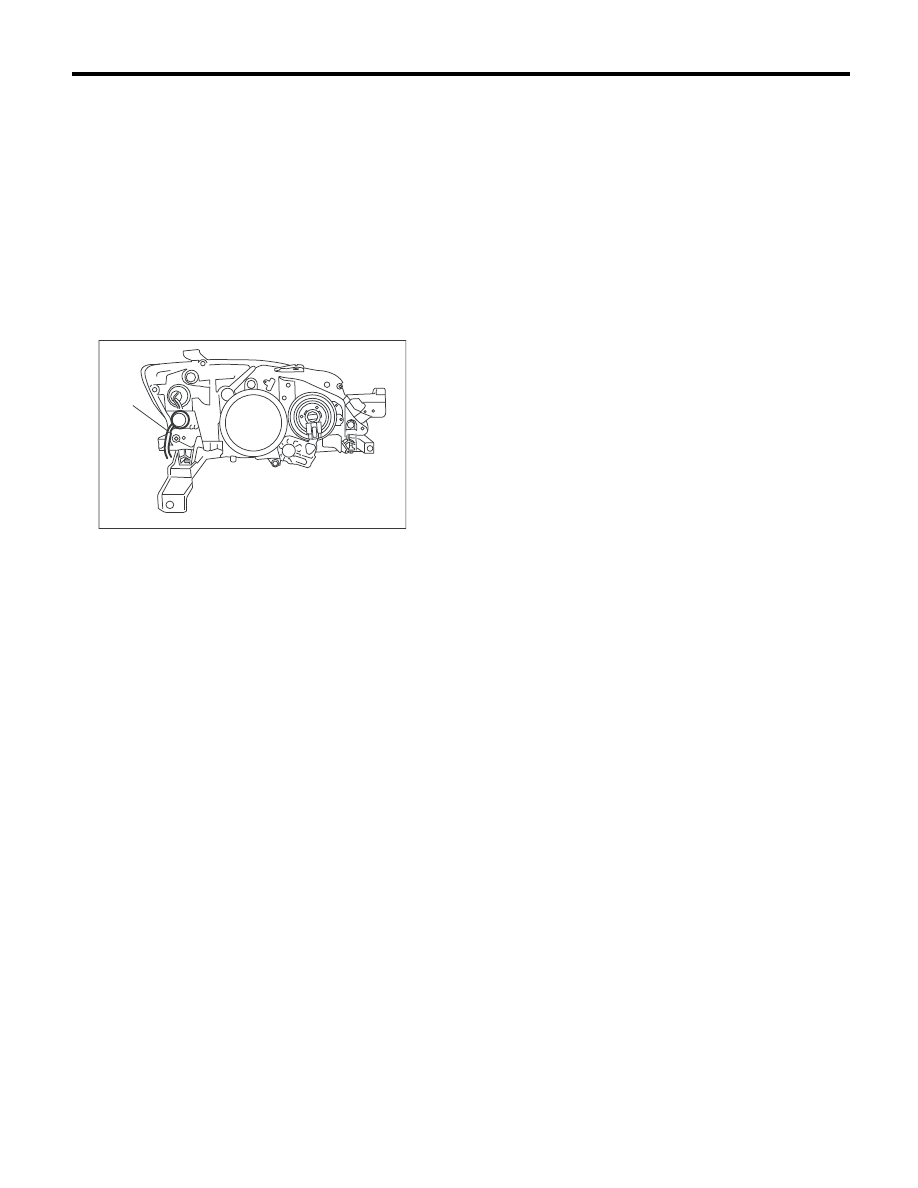

3) Выверните патрон (A) из колесной арки
и снимите лампу стояночного/габаритного фо-
наря.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1) Визуально проверьте, не перегорела ли лам-
па.
2) Проверьте технические характеристики лам-
пы. <См. LI-2, ТЕХНИЧЕСКИЕ ХАРАКТЕРИС-
ТИКИ, Общие сведения.>
3) Если лампа неисправна, замените ее на но-
вую.

LI-00811

(A)

LI-25

Узел передней противотуманной фары

СИСТЕМА ОСВЕЩЕНИЯ

16.Узел передней

противотуманной фары

A: СНЯТИЕ

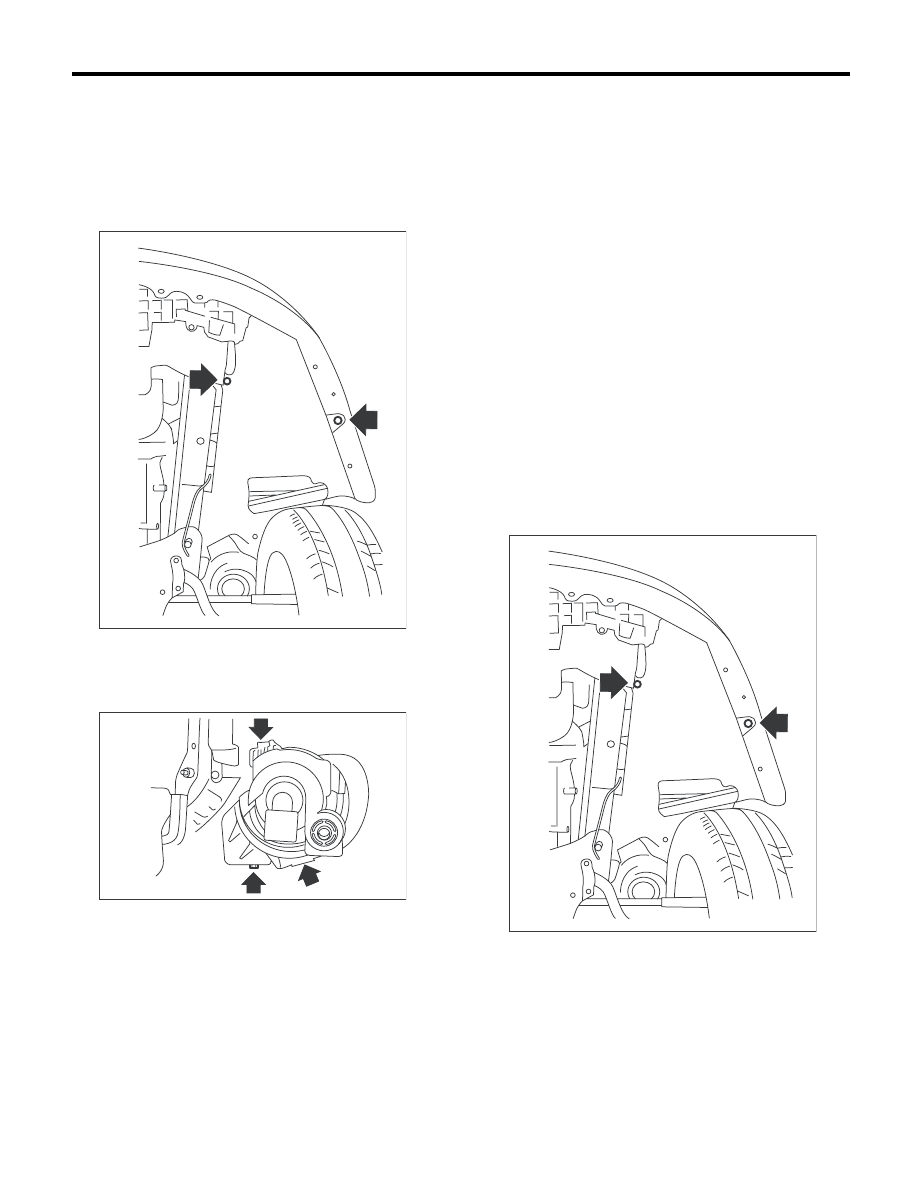

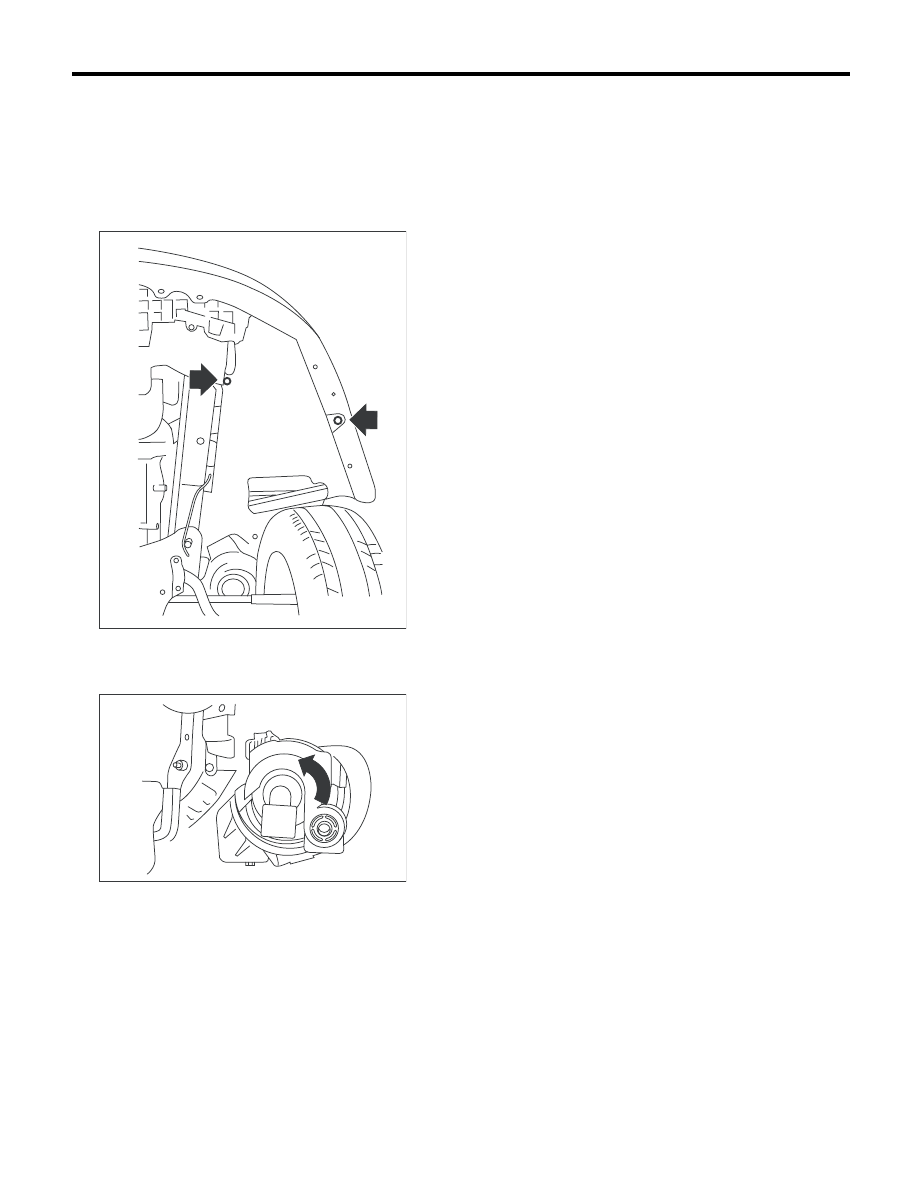

1) Отсоедините провод массы от аккумулятора.
2) Высвободите два фиксатора, после чего от-
верните брызговик.

3) Отсоедините разъем жгута проводов.
4) Снимите верхний фиксатор, нижний болт и
фиксатор, затем снимите узел противотуман-
ной фары.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: РЕГУЛИРОВКА

1. РЕГУЛИРОВКА СВЕТОВОГО ПУЧКА
ПРОТИВОТУМАННЫХ ФАР

ПРИМЕЧАНИЕ:
Перед проверкой уровня светового пучка про-
тивотуманных фар убедитесь в следующем:
• Участок вокруг противотуманной фары не
имеет повреждений или каких-либо иных де-
формаций.
• Автомобиль установлен на ровной поверх-
ности.
• Давление воздуха в шинах нормативное.
• Топливный бак автомобиля полностью за-
полнен.
1) Несколько раз качните автомобиль для нор-
мализации подвески.
2) Убедитесь, что место водителя занято.
3) Высвободите два фиксатора, после чего от-
верните брызговик.

LI-00812

LI-00813

LI-00812

LI-26

Узел передней противотуманной фары

СИСТЕМА ОСВЕЩЕНИЯ

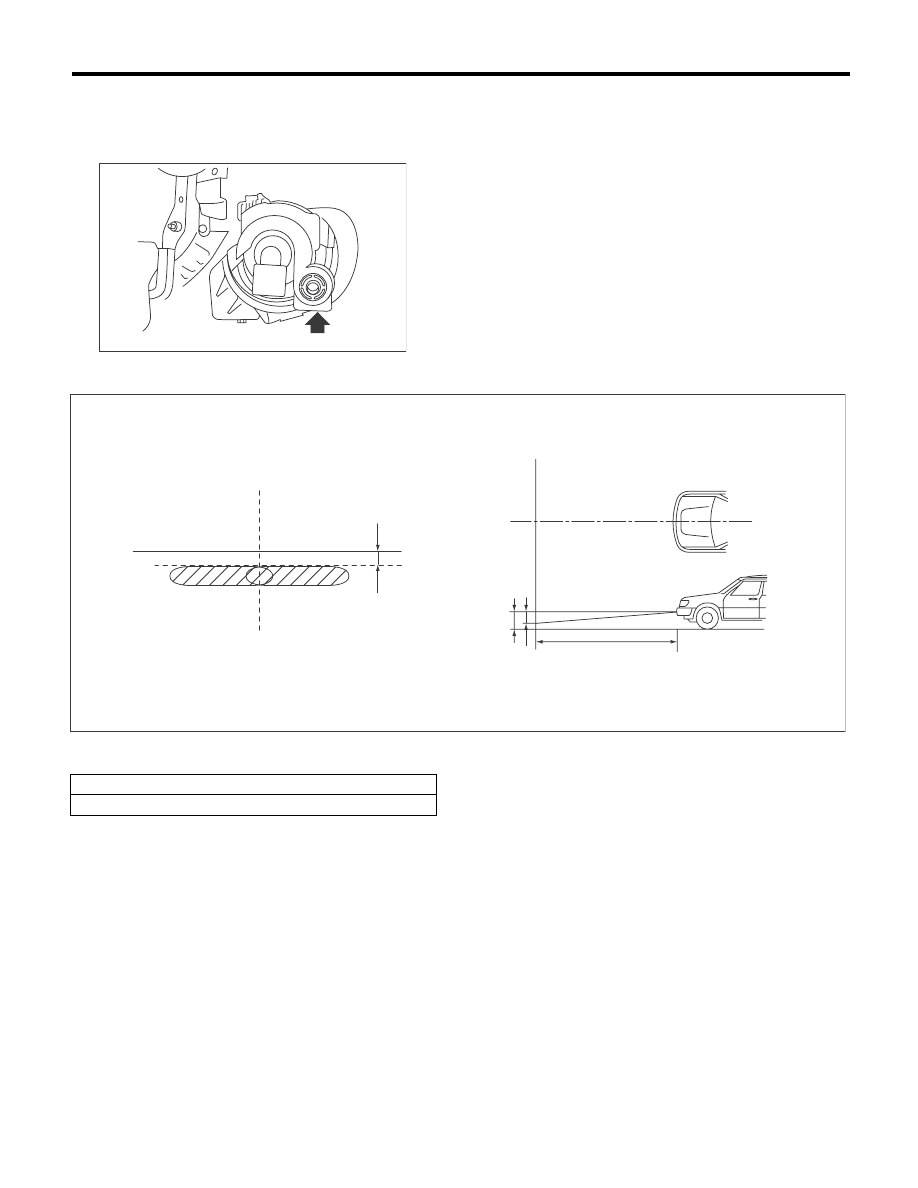

4) Отрегулируйте форму светового пучка пере-
дних противотуманных фар, вставив крестооб-
разную отвертку в отверстие регулировочного
винта.

(1) Отверстие регулировочного винта

LI-00814

(1)

(A)

Центральная ось автомобиля

(B)

3 м (10 футов)

(H)

Высота центра противотуманной фары

LI-00403

H

H

(A)

(A)

(B)

h

(h)

Высота [мм (дюймов)] при расстоянии 3 м (10 футов)

60 (2,38)

LI-27

Лампа передней противотуманной фары

СИСТЕМА ОСВЕЩЕНИЯ

17.Лампа передней

противотуманной фары

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Высвободите два фиксатора, после чего от-
верните брызговик.

3) Отсоедините разъем жгута проводов.
4) Прокрутите лампу, затем отсоедините лам-
пу противотуманной фары.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1) Визуально проверьте, не перегорела ли лам-
па.
2) Проверьте технические характеристики лам-
пы. <См. LI-2, ТЕХНИЧЕСКИЕ ХАРАКТЕРИС-
ТИКИ, Общие сведения.>
3) Если лампа неисправна, замените ее на но-
вую.

LI-00812

LI-00815
