AC(diag)-6

Расположение электрических компонентов

СИСТЕМА ОТОПИТЕЛЯ, ВЕНТИЛЯТОРА САЛОНА И АВТОМАТИЧЕСКОГО КОНДИЦИОНЕРА (АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР) (ДИАГНОСТИКА)

3. Расположение электрических компонентов

A: РАСПОЛОЖЕНИЕ

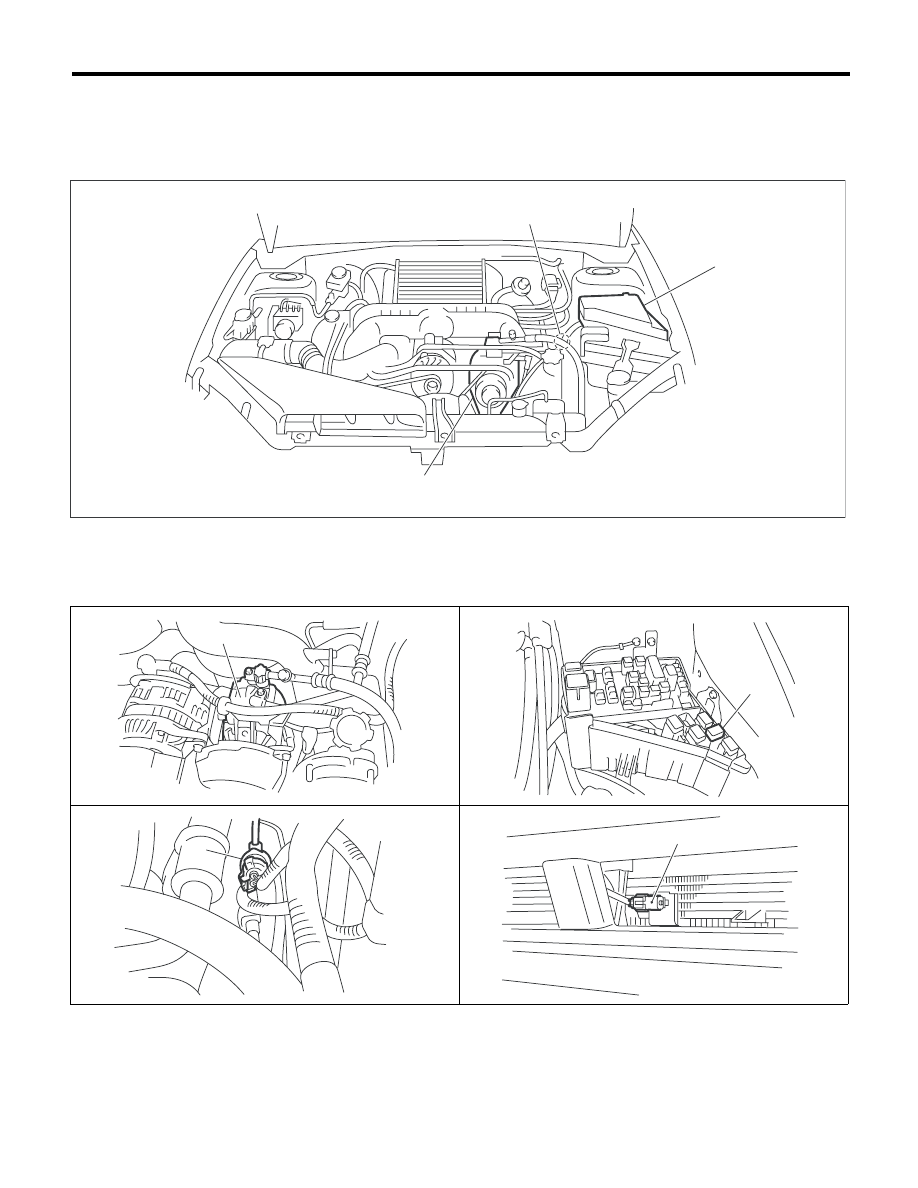

1. МОТОРНЫЙ ОТСЕК

(1)

Компрессор кондиционера воз-
духа

(3)

Датчик давления

(4)

Датчик температуры наружного
воздуха

(2)

Реле кондиционера воздуха









AC-00812

(2)

(1)

(3)

AC-00813

(1)

AC-01454

(2)

AC-00814

(3)

AC-00816

(4)

AC(diag)-7

Расположение электрических компонентов

СИСТЕМА ОТОПИТЕЛЯ, ВЕНТИЛЯТОРА САЛОНА И АВТОМАТИЧЕСКОГО КОНДИЦИОНЕРА (АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР) (ДИАГНОСТИКА)

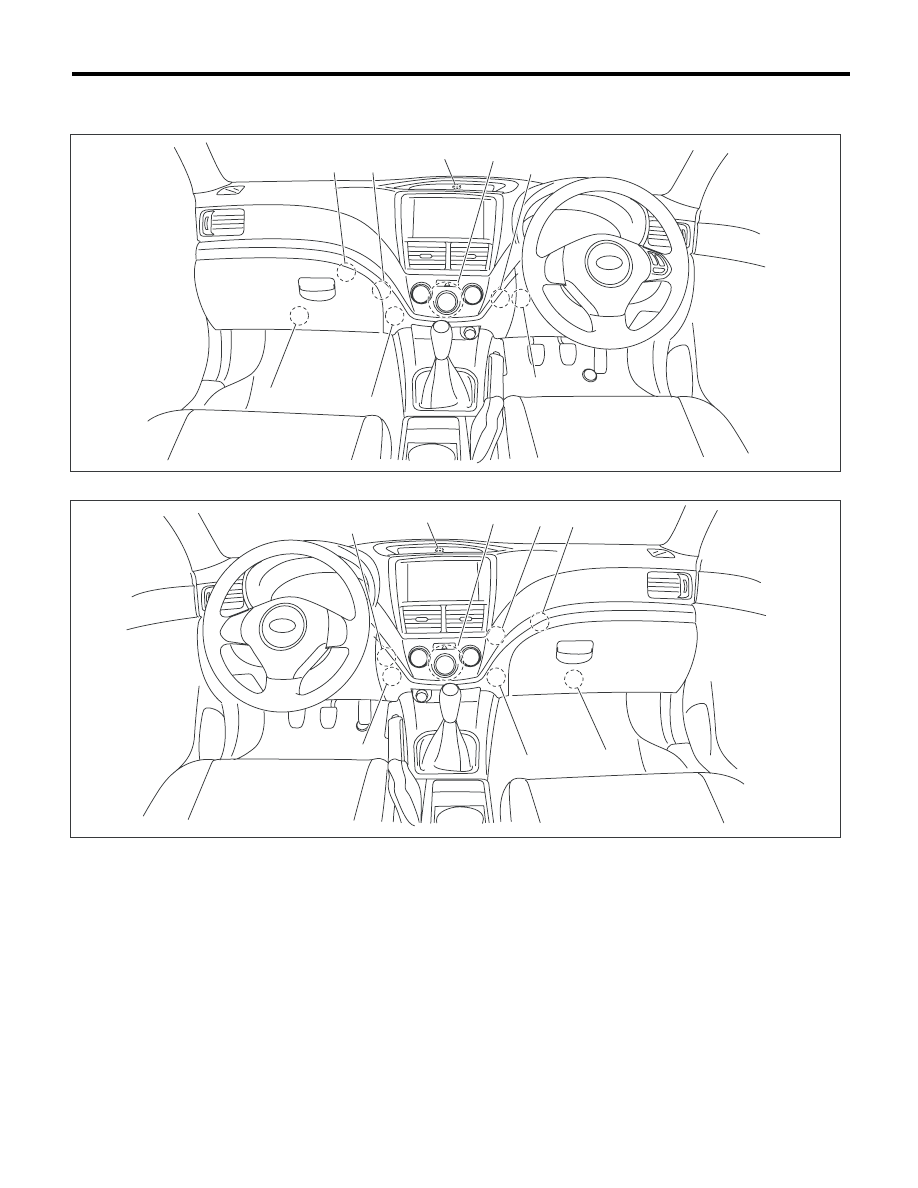

2. САЛОН АВТОМОБИЛЯ

• Модель с правосторонним управлением

• Модель с левосторонним управлением

(1)

Датчик испарителя

(4)

Электродвигатель вентилято-
ра салона

(7)

Привод заслонки режимов об-
дува

(2)

Привод заслонки воздушной
смеси

(5)

Датчик солнечной нагрузки

(8)

Датчик температуры воздуха в
салоне

(3)

Блок управления автоматичес-
ким кондиционером

(6)

Привод заслонки воздухозабор-
ника





AC-01690

(7)

(6)

(4)

(3)

(2)

(1)

(8)

(5)

AC-01712

(7)

(6)

(4)

(3)

(2)

(1)

(5)

(8)

AC(diag)-8

Входные/выходные сигналы блока управления автоматическим кондиционером

СИСТЕМА ОТОПИТЕЛЯ, ВЕНТИЛЯТОРА САЛОНА И АВТОМАТИЧЕСКОГО КОНДИЦИОНЕРА (АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР) (ДИАГНОСТИКА)

4. Входные/выходные сигналы блока управления

автоматическим кондиционером

A: ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номер

клеммы

Комментарии

Условия измерения

Нормативное

значение

1

Привод заслонки режимов обдува № 4

Привод работает

8 В или более

2

Привод заслонки режимов обдува № 3

Привод работает

8 В или более

3

Привод заслонки режимов обдува № 2

Привод работает

8 В или более

4

Привод заслонки режимов обдува № 1

Привод работает

8 В или более

6

Привод заслонки воздухозаборника
(FRESH)

Режим FRESH

1 В или менее

7

Привод заслонки воздухозаборника (MIX) Смесь

1 В или менее

8

Привод заслонки воздухозаборника
(RECIRC)

Режим RECIRC

1 В или менее

9

Сигнал включения вентилятора салона

Вентилятор салона включен

1 В или менее

10

Входной сигнал обогревателя заднего
стекла

Обогреватель заднего стекла работает

10 В или более

11

Сигнал отсечки электропитания конди-
ционера

Электропитание кондиционера отключено

1 В или менее

14

МАССА датчиков

Постоянно

1 В или менее

15

Электропитание вспомогательного обо-
рудования

Электропитание вспомогательного оборудования ON

Напряжение

аккумулятора

16

Датчик солнечной нагрузки

Солнечный свет попадает на датчик

4,5 В

17

Датчик RECIRC

Выключатель зажигания в положении ON

25°C: 1 — 5 В

18

За датчиком испарителя

Зависит от температуры после испарения.

1 — 4,5 В

19

Низкоскоростная шина CAN

Измерения невозможны, так как сигнал цифровой.

 —

20

Высокоскоростная шина CAN

Измерения невозможны, так как сигнал цифровой.

 —

25

Привод заслонки воздушной смеси № 4 Привод заслонки воздушной смеси работает

8 В или более

26

Привод заслонки воздушной смеси № 3 Привод заслонки воздушной смеси работает

8 В или более

27

Привод заслонки воздушной смеси № 2 Привод заслонки воздушной смеси работает

8 В или более

28

Привод заслонки воздушной смеси № 1 Привод заслонки воздушной смеси работает

8 В или более

31

BATT

Постоянно

Напряжение

аккумулятора

i88

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

AC-01692

AC(diag)-9

Входные/выходные сигналы блока управления автоматическим кондиционером

СИСТЕМА ОТОПИТЕЛЯ, ВЕНТИЛЯТОРА САЛОНА И АВТОМАТИЧЕСКОГО КОНДИЦИОНЕРА (АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР) (ДИАГНОСТИКА)

B: ЭЛЕКТРИЧЕСКАЯ СХЕМА

1. МОДЕЛЬ С АВТОМАТИЧЕСКИМ КОНДИЦИОНЕРОМ

<См. WI-179, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Система кондиционирования воздуха.>

32

Цепь зажигания

Зажигание включено (ON)

Напряжение

аккумулятора

34

МАССА

Постоянно

1 В или менее

36

Сигнал включения кондиционера

Кондиционер работает

8 В или более

35

ILL–

Система освещения включена (Измерьте между 37 — 35)

Напряжение

аккумулятора

37

ILL+

39

Выходной сигнал обогревателя заднего
стекла

Реле обогрева заднего стекла находится в положении
ON

Напряжение

аккумулятора

40

Сигнал управления вентилятором

Выключатель зажигания: Положение ON, Переключа-
тель скоростных режимов вентилятора: ON (ВКЛ)

8 В или более

Номер

клеммы

Комментарии

Условия измерения

Нормативное

значение
