AC-48

Датчик солнечной нагрузки (модель с автоматическим кондиционером)

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

22.Датчик солнечной нагрузки

(модель с автоматическим
кондиционером)

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите датчик солнечной нагрузки с пане-
ли приборов и отсоедините разъем.

ОСТОРОЖНО:
Соблюдайте осторожность, чтобы не повре-
дить внутреннюю отделку при снятии дат-
чика.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

<См. AB(diag)-36, ДАТЧИК СОЛНЕЧНОЙ НА-
ГРУЗКИ, Процедура диагностики датчиков.>

AC-01750

AC-49

Датчик температуры воздуха в салоне (Модель с автоматическим кондиционером)

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

23.Датчик температуры

воздуха в салоне (Модель
с автоматическим
кондиционером)

A: СНЯТИЕ

1. МОДЕЛЬ С ЛЕВОСТОРОННИМ
УПРАВЛЕНИЕМ

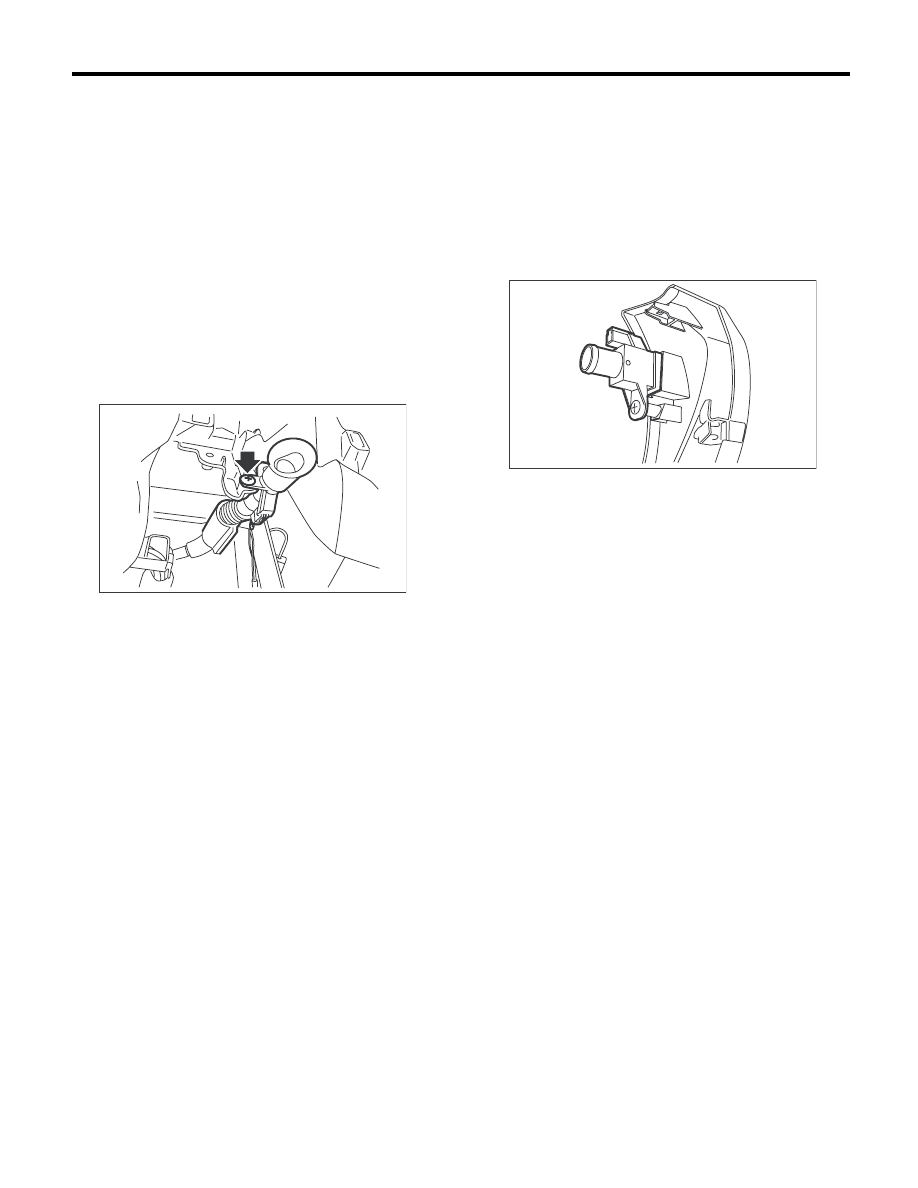

1) Отсоедините провод массы от аккумулятора.
2) Снимите нижнюю крышку панели приборов.
<См. EI-41, СНЯТИЕ, Нижняя крышка панели
приборов.>
3) Отсоедините разъем и шланг аспиратора,
отверните винт и снимите датчик температуры
воздуха в салоне с панели приборов.

ОСТОРОЖНО:
Соблюдайте осторожность, чтобы не повре-
дить датчики и внутреннюю отделку при
снятии датчика.

2. МОДЕЛЬ С ПРАВОСТОРОННИМ
УПРАВЛЕНИЕМ

1) Отсоедините провод массы от аккумулятора.
2) Снимите нижнюю крышку панели приборов.
<См. EI-41, СНЯТИЕ, Нижняя крышка панели
приборов.>
3) Отсоедините разъем и шланг аспиратора,
отверните винт и снимите датчик температуры
воздуха в салоне с нижней крышки панели при-
боров.

ОСТОРОЖНО:
Соблюдайте осторожность, чтобы не повре-
дить датчики и внутреннюю отделку при
снятии датчика.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

<См. AB(diag)-32, ДАТЧИК ТЕМПЕРАТУРЫ
ВОЗДУХА В САЛОНЕ, Процедура диагностики
датчиков.>

AC-01811

AC-01751

AC-50

Вентиляционная решетка

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

24.Вентиляционная решетка

A: СНЯТИЕ

1. ЦЕНТРАЛЬНАЯ ВЕНТИЛЯЦИОННАЯ
РЕШЕТКА

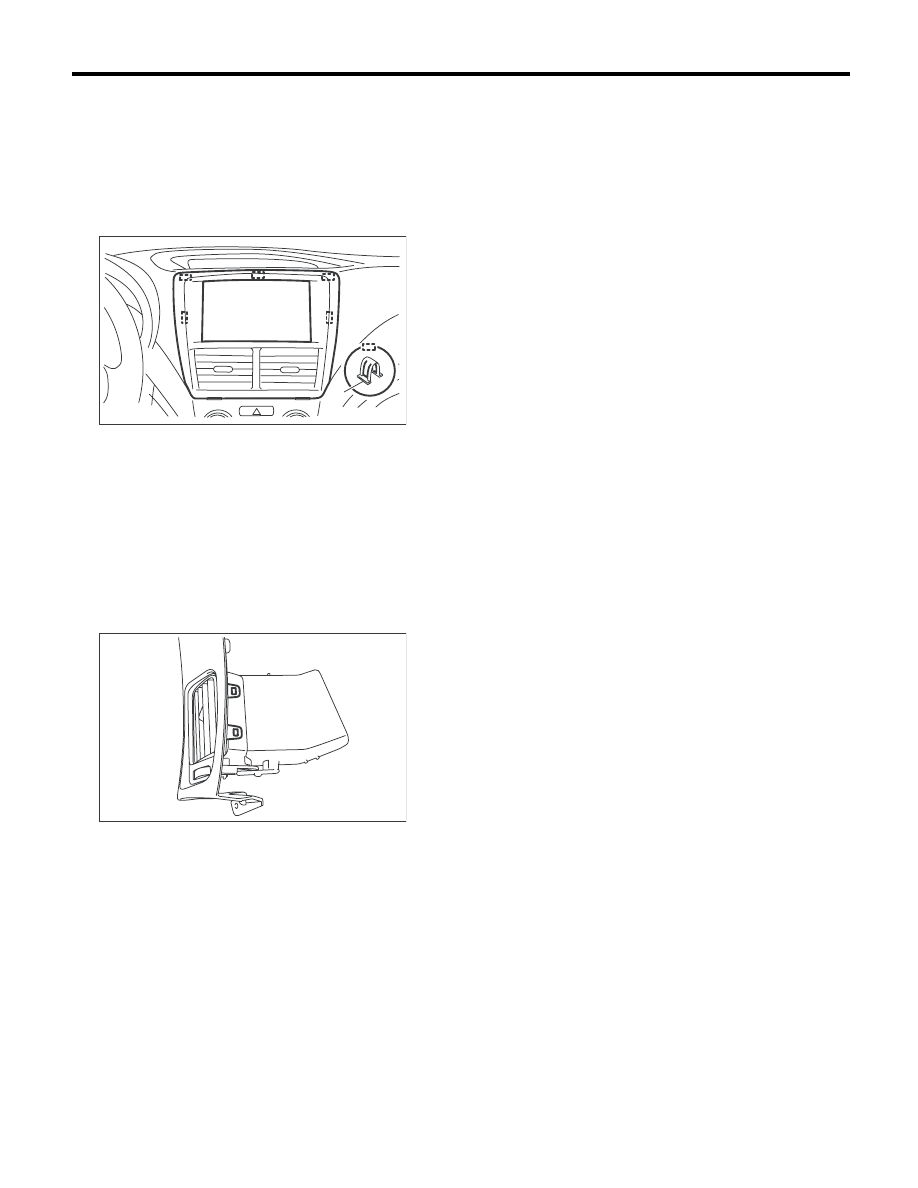

1) Отсоедините крючок (A) и снимите цент-
ральную панель.

2) Высвободите лапки и снимите центральную
вентиляционную решетку с центральной пане-
ли.

2. БОКОВАЯ ВЕНТИЛЯЦИОННАЯ
РЕШЕТКА

1) Снимите декоративную панель <См. EI-45,
ДЕКОРАТИВНАЯ НАКЛАДКА ПАНЕЛИ., СНЯ-
ТИЕ, Центральная консоль.>
2) Высвободите лапки и снимите боковую вен-
тиляционную решетку.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1) Проверьте плавность регулировки направ-
ления и мощности воздушного потока.
2) Проверьте возможность сохранения регули-
ровки в каждом положении.

(A)

EI-01890

AC-01753

AC-51

Короб отопителя

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

25.Короб отопителя

A: СНЯТИЕ

1. ЗАДНИЙ КОРОБ ОТОПИТЕЛЯ

1) Снимите блок отопителя и охлаждения.
<См. AC-41, СНЯТИЕ, Блок отопителя и охлаж-
дения.>
2) Снимите передние сиденья. <См. SE-5, СНЯ-
ТИЕ, Переднее сиденье.>
3) Снимите переднюю часть отделки порога.

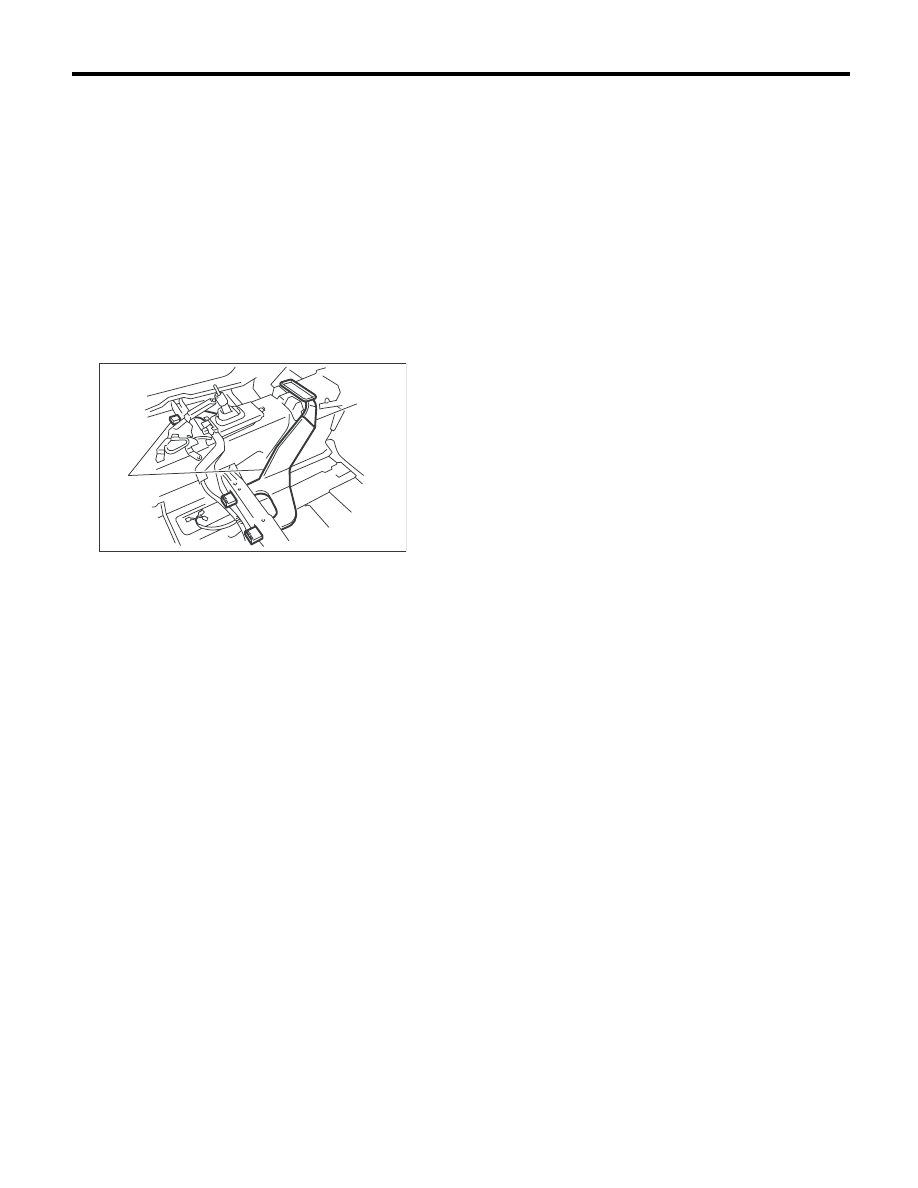

4) Снимите напольный коврик для того, чтобы
снять задний центральный короб отопителя
(A), а также левый и правый задний короб ото-
пителя (B).

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

AC-00794

(A)

(B)
