AC-32

Узел электродвигателя вентилятора салона

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

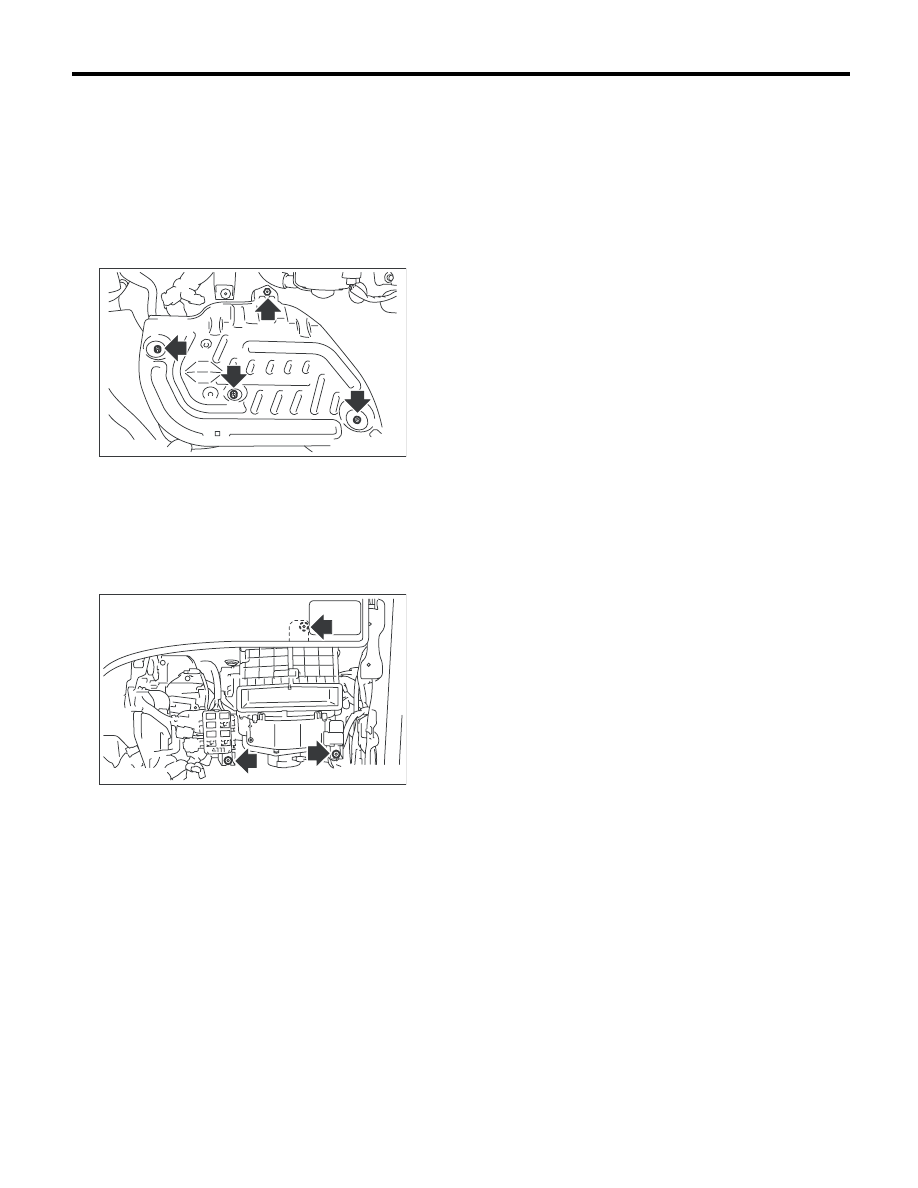

7. Узел электродвигателя

вентилятора салона

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите нижнюю крышку панели приборов.
<См. EI-42, СНЯТИЕ, Отделение для перчаток.>
3) Снимите защитную крышку блока управле-
ния двигателем.

4) Отсоедините привод заслонки воздухоза-
борника и разъемы электродвигателя вентиля-
тора.
5) Снимите держатель реле
6) Ослабьте болты и гайки для того, чтобы
снять узел электродвигателя вентилятора са-
лона.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. AC-7, БЛОК ОТО-
ПИТЕЛЯ И ОХЛАЖДЕНИЯ, УЗЕЛ, Общие
сведения.> <См. AC-11, УЗЕЛ ЭЛЕКТРО-
ДВИГАТЕЛЯ ВЕНТИЛЯТОРА ОТОПИТЕЛЯ,
УЗЕЛ, Общие сведения.>

AC-01772

AC-01773

AC-33

Электродвигатель вентилятора отопителя

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

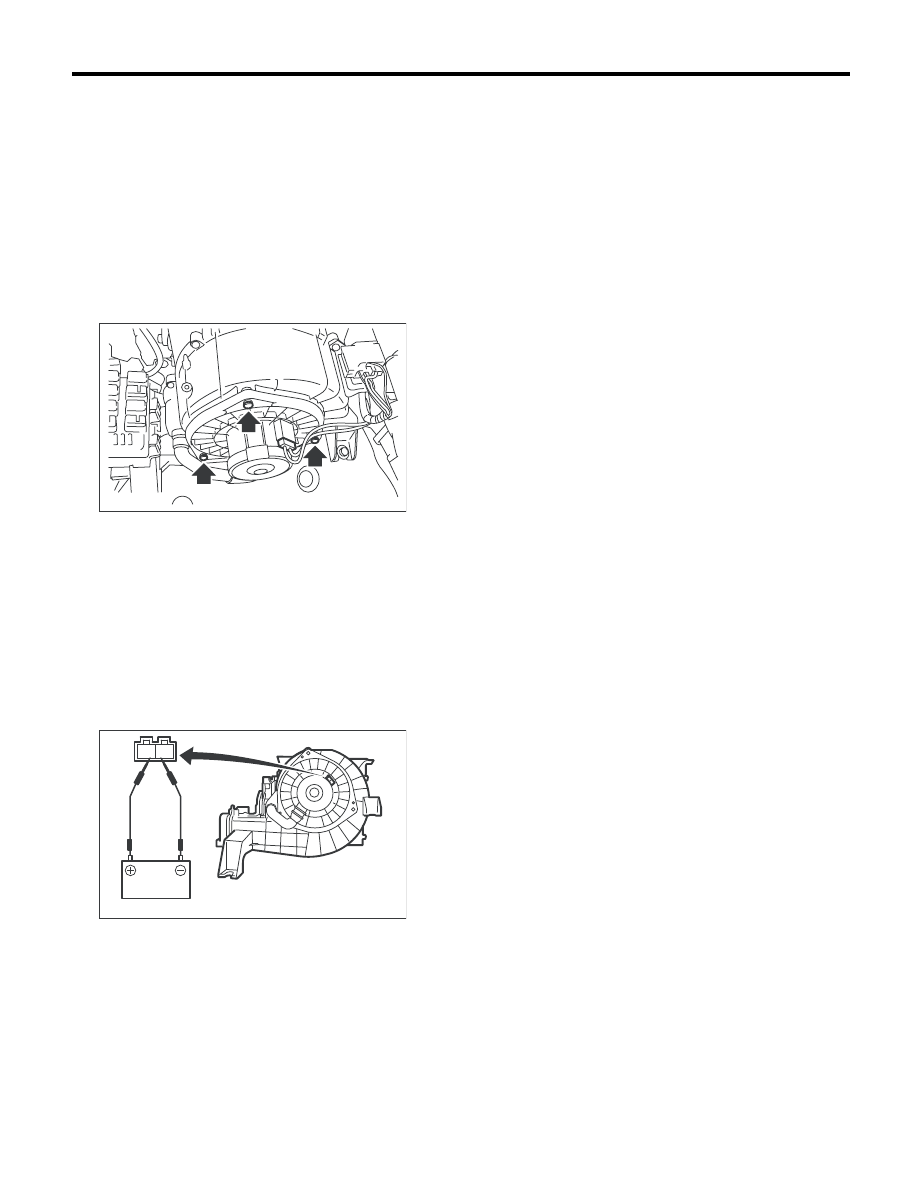

8. Электродвигатель

вентилятора отопителя

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулято-
ра.
2) Отсоедините разъем электродвигателя вен-
тилятора.
3) Отверните напольный коврик возле элект-
родвигателя вентилятора.
4) Ослабьте винт и снимите электродвигатель
вентилятора.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

Подсоедините положительную клемму аккуму-
ляторной батареи к клемме №2 разъема элек-
тродвигателя вентилятора, а отрицательную
клемму к клемме №1. Проверьте электродви-
гатель вентилятора на предмет плавности вра-
щения.

AC-01804

AC-01805

1

2

AC-34

Транзистор большой мощности (модель с автоматическим кондиционером)

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

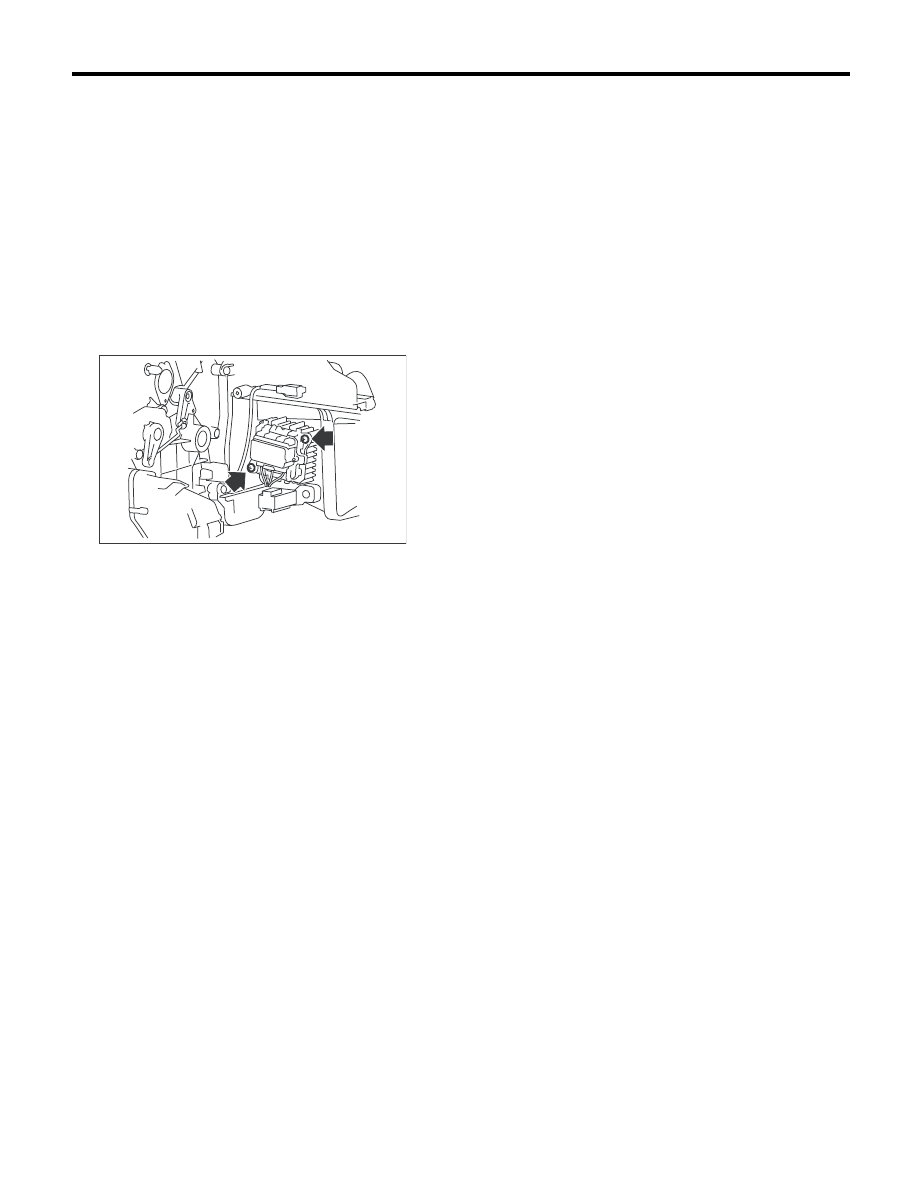

9. Транзистор большой

мощности (модель
с автоматическим
кондиционером)

A: СНЯТИЕ

1) Снимите нижнюю крышку панели приборов.
<См. EI-46, НИЖНЯЯ КРЫШКА ПАНЕЛИ ПРИ-
БОРОВ, СНЯТИЕ, Центральная консоль.>
2) Отсоедините разъем транзистора большой
мощности.
3) Снимите два винта и снимите транзистор
большой мощности.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

AC-01806

AC-35

Резистор вентилятора салона (модель с кондиционером с ручным управлением)

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

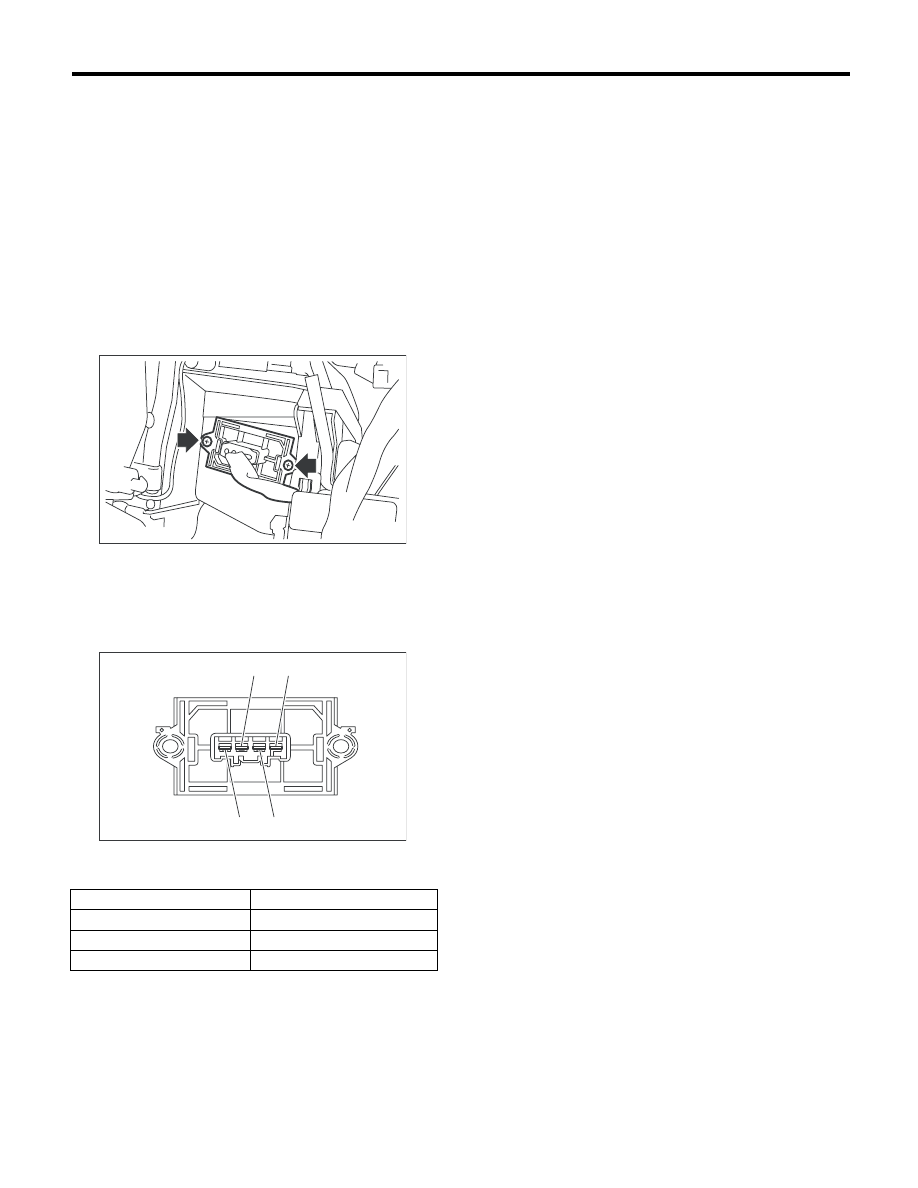

10.Резистор вентилятора

салона (модель
с кондиционером с ручным
управлением)

A: СНЯТИЕ

1) Снимите нижнюю крышку панели приборов.
<См. EI-46, НИЖНЯЯ КРЫШКА ПАНЕЛИ ПРИБО-
РОВ, СНЯТИЕ, Центральная консоль.>
2) Отсоедините разъем резистора вентилято-
ра салона.
3) Ослабьте два винта и снимите резистор вен-
тилятора салона.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

Измерьте сопротивление резистора вентиля-
тора.

Если результаты проверки выявили неисправ-
ность, замените резистор вентилятора салона.

Номер клеммы

Нормативное значение

4 и 3

Приблизительно 0,43 Ом

4 и 2

Приблизительно 1,03 Ом

4 и 1

Приблизительно 3,0 Ом

AC-01777

(2)

(4)

(1)

(3)

AC-01730
