PS-64

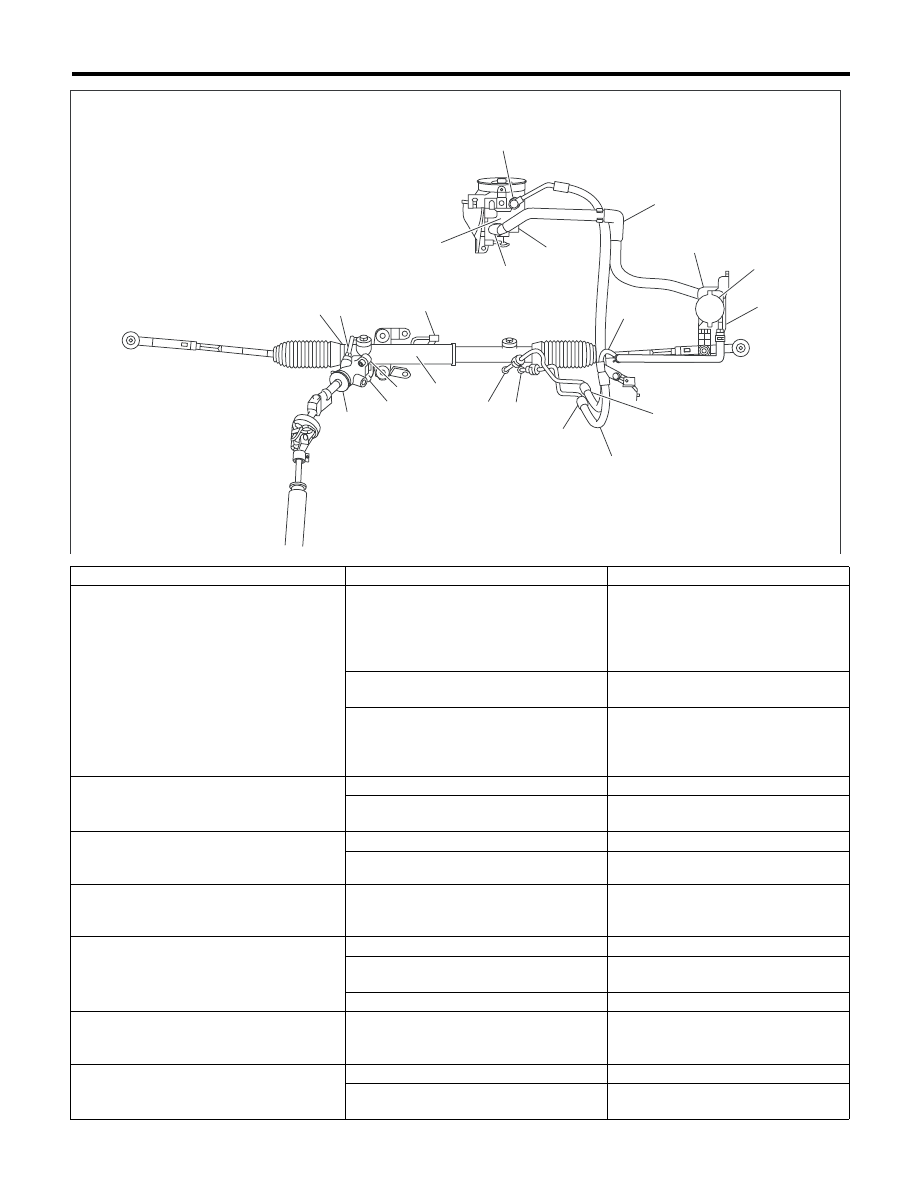

Узел трубок [модель с левосторонним управлением]
СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)
8) Подсоедините трубки A и B к четырем мес-
там их соединения на рулевом механизме.
Момент затяжки:
Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. PS-5, СИСТЕМА
УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ,
УЗЕЛ, Общие сведения.>
9) Установите опорную пластину поперечной
балки и пластину под домкрат.
10) Опустите автомобиль.
11) Затяните болты, крепящие кронштейн
шланга.
Момент затяжки:
10 Нм (1,02 кгс-м, 7,4 фунт-сила-фут)
12) Установите канал воздухозаборника.
13) Подсоедините провод массы к аккумулято-
ру.
14) Залейте предусмотренную жидкость.
ОСТОРОЖНО:
Никогда не запускайте двигатель до залив-
ки жидкости; в противном случае лопаст-
ный насос может заклинить.
15) В заключение, проверьте зазоры между
трубками или шлангами, как показано на ри-
сунке в пункте “Таблица общей диагностики”.
<См. PS-87, ПРОВЕРКА ЗАЗОРОВ, ПРОВЕР-
КА, Таблица общей диагностики.>

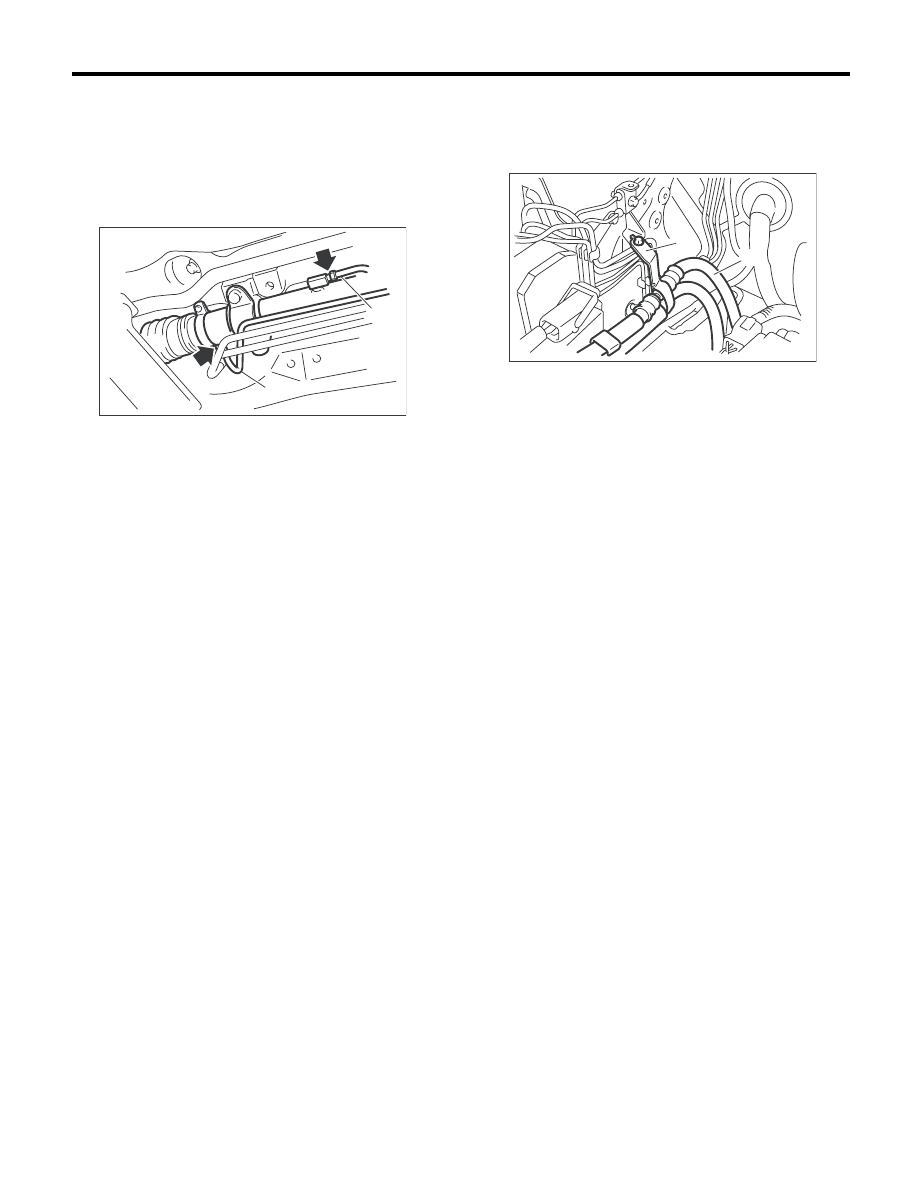

(1) Трубка A
(2) Трубка B
PS-00553
(2)
(1)

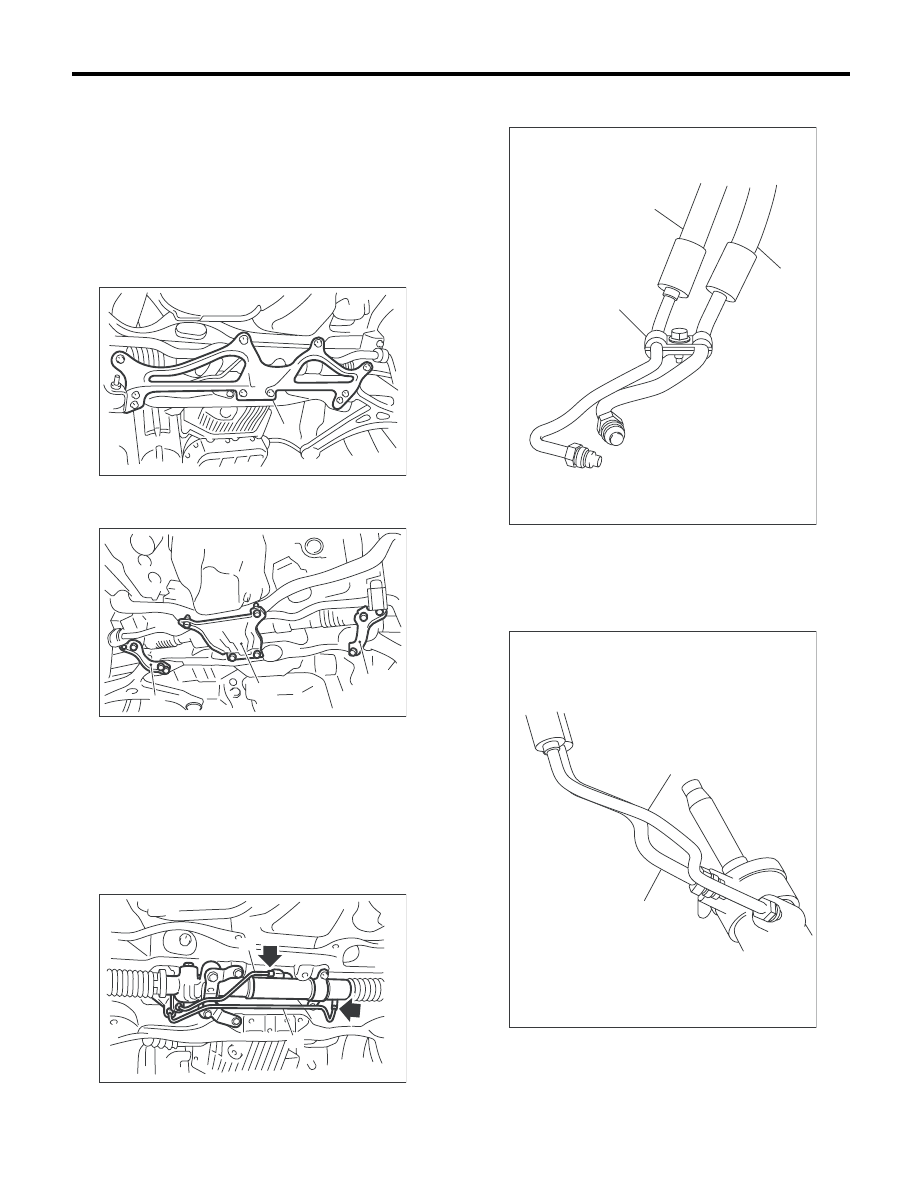

(1) Узел шлангов
(2) Кронштейн шланга
PS-00624
(2)
(1)
