PS-48

Механизм рулевого управления [модель с правосторонним управлением]

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

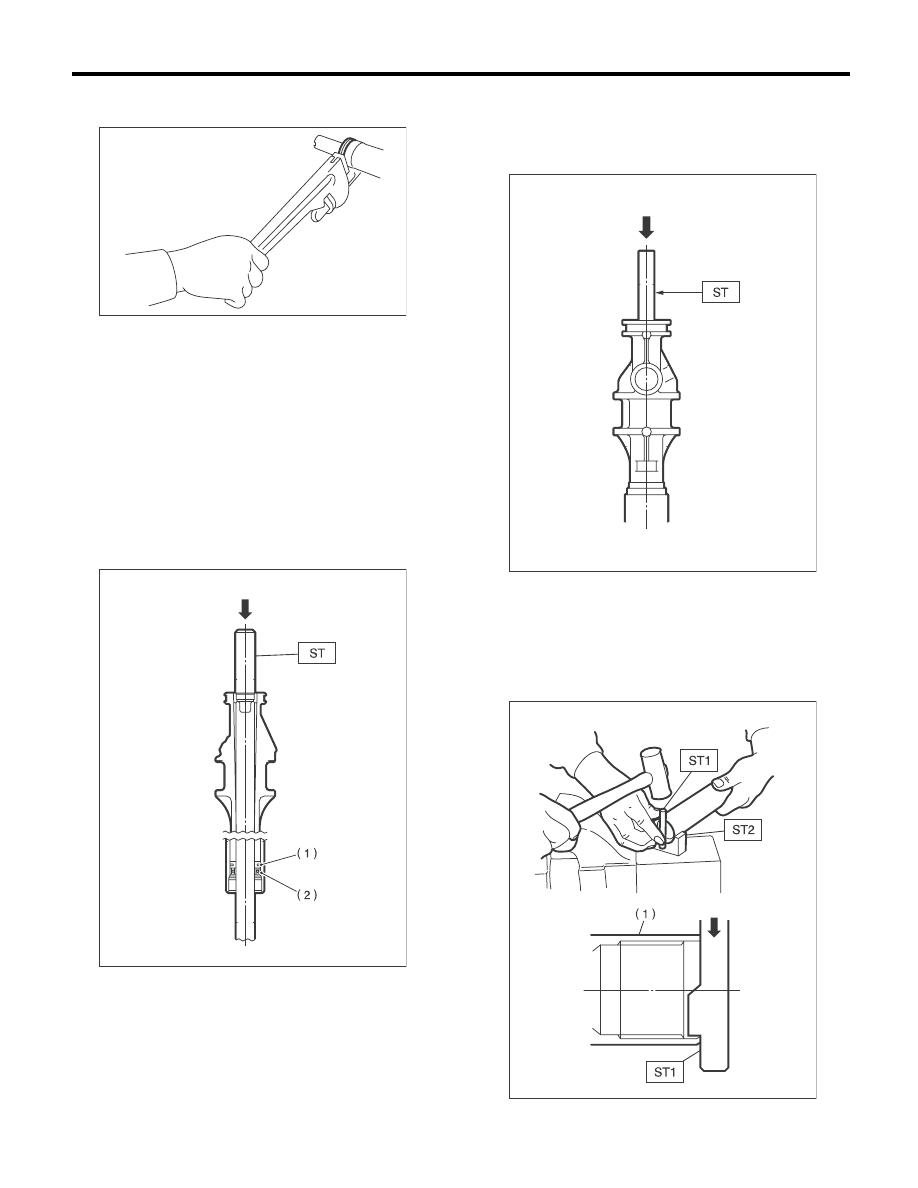

13) Снимите держатель с помощью ключа на
36 мм или разводного ключа.

14) Подсоедините специальный инструмент к
рейке со стороны клапана, и выдавите наруж-
ный сальник, обращая внимание на то, чтобы
рейка и внутренняя поверхность корпуса руле-
вого механизма не соприкасались друг с дру-
гом.
Специальный инструмент
34199FE000

ПРИСПОСОБЛЕНИЕ ДЛЯ
СНЯТИЯ И УСТАНОВКИ

ПРИМЕЧАНИЕ:
Закройте место соединения трубки на корпусе
рулевого механизма, чтобы не допустить выте-
кания жидкости.

15) Вставьте специальный инструмент со сто-
роны клапана и выдавите опорное кольцо и
сальник.
Специальный инструмент
ST

34199FE010

СЪЕМНИК

16) С помощью специальных инструментов ST1
и ST2 отремонтируйте опрессованную часть
цилиндра.
Специальный инструмент
1

34099FA080

КЕРНЕР

Специальный инструмент
ST2 34199FE020

ОСНОВАНИЕ

(1) Поршень рейки

(2) Наружный сальник

PS-00498

PS-00064

(1) Цилиндр

PS-00065

PS-00066

PS-49

Механизм рулевого управления [модель с правосторонним управлением]

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

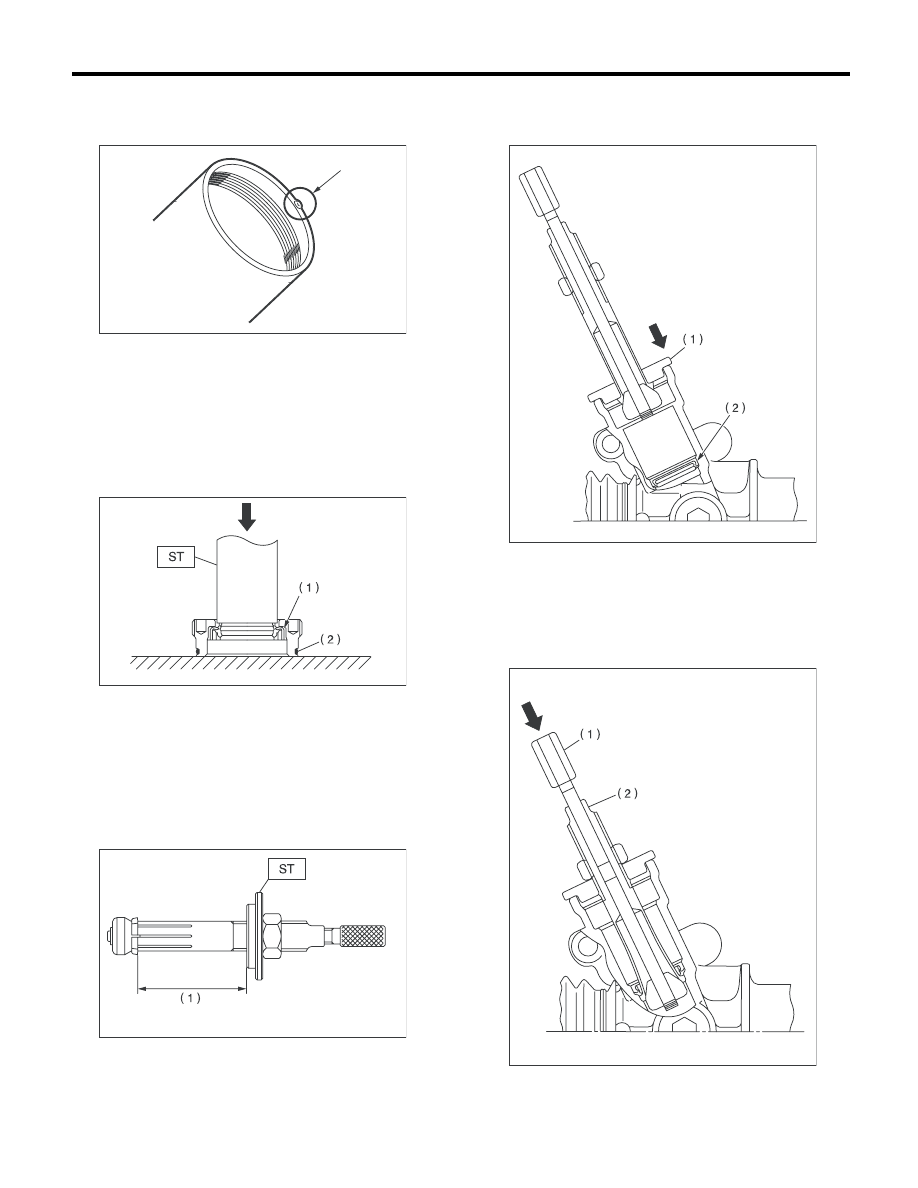

17) Если кромка цилиндра деформирована и
имеет выпуклость, исправьте ее с помощью
оселка.

18) Снимите сальник с помощью специального
инструмента, и выдавите его из пробки.
Специальный инструмент
34199AE100

СЪЕМНИК ПРОБКИ САЛЬ-
НИКА

ПРИМЕЧАНИЕ:
Не прилагайте усилие к торцевой поверхности
пробки.

19) Отрегулируйте специальный инструмент,
установив расстояние, указанное на рисунке.
Специальный инструмент
34199AE120

СЪЕМНИК САЛЬНИКА
РУЛЕВОГО МЕХАНИЗМА

20) Установите стопор на рулевой механизм, а
затем вставьте наконечник специального инс-
трумента в рулевой механизм.

21) Зафиксировав двухуровневую часть съем-
ника, вдавите шток, одновременно поворачи-
вая его, чтобы захватить сальник.

(1) Сальник

(2) Уплотнительное кольцо

(1) 70 мм (2,76 дюйма)

PS-00067

PS-00068

PS-00069

(1) Стопор

(2) Сальник

(1) Шток

(2) Двухуровневая часть съемника

PS-00070

PS-00071

PS-50

Механизм рулевого управления [модель с правосторонним управлением]

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

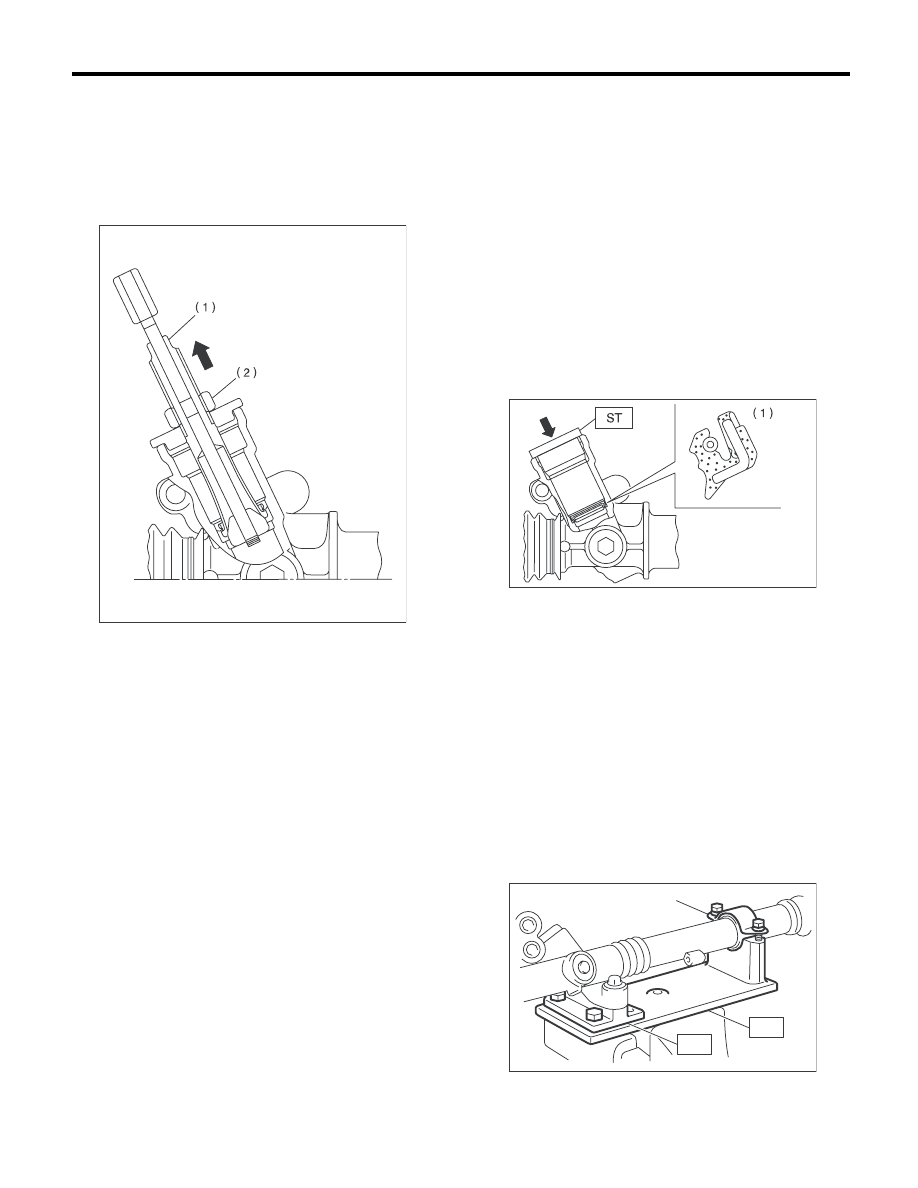

22) Удерживая двухуровневую часть съемника
неподвижно, извлеките сальник, поворачивая
гайку.

ОСТОРОЖНО:
Соблюдайте осторожность, чтобы не поца-
рапать внутреннюю поверхность рулевого
механизма.

D: СБОРКА

1) Нанесите слой консистентной смазки на
внутреннюю и наружную поверхности нового
сальника.

Консистентная смазка для рулевого меха-
низма:

VALIANT GREASE M2
(Номер детали 003608001)

2) Проверьте направление сальника и положе-
ние установки. Используя специальный инстру-
мент и пресс, запрессуйте сальник в рулевой
механизм.
Специальный инструмент
34199AE130

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ САЛЬНИКА
РУЛЕВОГО МЕХАНИЗМА

3) Установите корпус рулевого механизма на
специальный инструмент, как показано на ри-
сунке. Нанесите слой консистентной смазки на
игольчатый подшипник.
Специальный инструмент
ST1 926200000

СТЕНД

Специальный инструмент
ST2 34199AG000

УПОР D

ОСТОРОЖНО:
Убедитесь в том, что игольчатый подшип-
ник не имеет дефектов. Если подшипник не-
исправен, замените корпус рулевого меха-
низма новой деталью.

(1) Двухуровневая часть съемника

(2) Гайка

PS-00072

(1) Сальник

(1) Хомут

PS-00073

(1)

ST1

ST2

PS-00492

PS-51

Механизм рулевого управления [модель с правосторонним управлением]

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

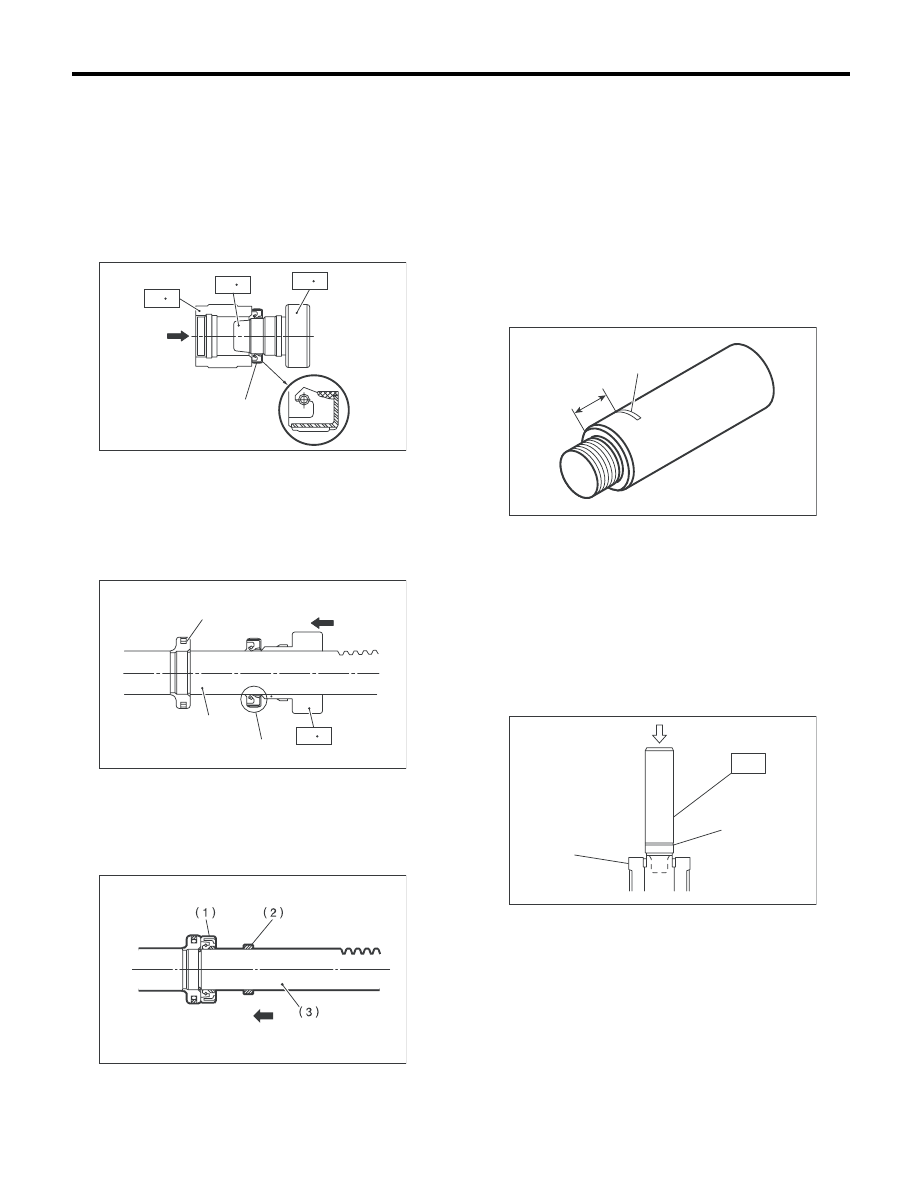

4) Установите сальник на специальный инстру-
мент A с помощью специальных инструментов
B и C.
Специальный инструмент
ST

34199FE040

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ A, B, C

ПРИМЕЧАНИЕ:
Расположите сальник так, как показано на ри-
сунке.

5) Вставьте специальный инструмент A с уста-
новленным сальником со стороны зубчатой
части рейки. Снимите сальник со специального
инструмента A возле поршня, а затем снимите
специальный инструмент A с рейки.

6) Установите опорную шайбу со стороны зуб-
чатой части рейки.

7) Нанесите слой консистентной смазки на ка-
навки рейки, скользящие поверхности гильзы и
уплотнительную поверхность поршня. Затем
установите рейку в корпус рулевого механизма
со стороны цилиндра.
8) Временно затяните держатель на цилиндре
рулевого механизма.
9) Сделайте метку в 10 мм (0,39 дюйма) от тор-
цевой поверхности специального инструмента,
как показано на рисунке.
Специальный инструмент
34199FE000

ПРИСПОСОБЛЕНИЕ ДЛЯ
СНЯТИЯ И УСТАНОВКИ

10) Установите специальный инструмент на
торцевой поверхности рейки.
Специальный инструмент
34199FE000

ПРИСПОСОБЛЕНИЕ ДЛЯ
СНЯТИЯ И УСТАНОВКИ

11) Запрессуйте при помощи пресса, пока мет-
ка на специальном инструменте не совместит-
ся с торцевой поверхностью держателя.

12) Снимите специальный инструмент и держа-
тель.
13) Вставьте наружный сальник в рейку, выпол-
нив процедуру, описанную в операции 4) и 5).
Специальный инструмент
ST 34199FE040

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ A, B, C

(A) Сальник

(A) Сальник
(B) Рейка

(C) Поршень

(1) Сальник
(2) Опорная шайба
(3) Рейка

ST  A

ST  B

ST  C

(A)

PS-00075

ST  A

(A)

(B)

(C)

PS-00076

PS-00077

(1) 10 мм (0,39 дюйма)
(2) Сделать метку.

(1) Положение, определяемое меткой
(2) Держатель

PS-00851

(1)

(2)

PS-00522

ST

(1)

(2)
