Subaru Impreza (2008 год). Обслуживание и эксплуатация - часть 573

BR-32

Колодка заднего барабанного тормоза

ТОРМОЗА

6) Установите первичную колодку и закрепите
пружиной держателя колодки.
7) Установите регулировочную пружину и воз-
вратную пружину.
8) Установите задний барабанный тормоз.
<См. BR-30, УСТАНОВКА, Барабан заднего ба-
рабанного тормоза.>

C: ПРОВЕРКА

1) Измерьте толщину накладки тормозной ко-
лодки. Если она превышает нормативный пре-
дел, замените тормозную колодку новой дета-
лью.

Толщина накладки тормозной колодки

Нормативное значение 4,5 мм (0,177 дюй-
мов)
Нормативный предел: 1,5 мм (0,059 дюй-
ма)

2) При сильной деформации или износе задне-
го щитка, тормозной колодки и т.п., замените
эти детали.

BR-33

Узел заднего барабанного тормоза

ТОРМОЗА

10.Узел заднего барабанного

тормоза

A: СНЯТИЕ

ОСТОРОЖНО:
• Не допускайте попадания тормозной жид-
кости на кузов автомобиля. Если тормозная
жидкость попадет на кузов, немедленно
смойте ее водой и протрите поверхность ку-
зова досуха.
• Если в рабочем цилиндре есть неисправ-
ность, замените весь узел рабочего цилинд-
ра или отремонтируйте с помощью ремонт-
ного комплекта.
1) Поднимите автомобиль на подъемнике и
снимите задние колеса.
2) Отпустите стояночный тормоз.
3) Снимите тормозной барабан с узла тормоза.
<См. BR-30, СНЯТИЕ, Барабан заднего бара-
банного тормоза.>
4) Снимите тормозную колодку. <См. BR-31,
СНЯТИЕ, Колодка заднего барабанного тормо-
за.>
5) Отсоедините тормозной шланг. <См. BR-46,
ЗАДНИЙ ТОРМОЗНОЙ ШЛАНГ, СНЯТИЕ, Тор-
мозной шланг.>
6) Снимите подшипник узла задней ступицы.
<См. DS-26, СНЯТИЕ, Подшипник узла задней
ступицы.>

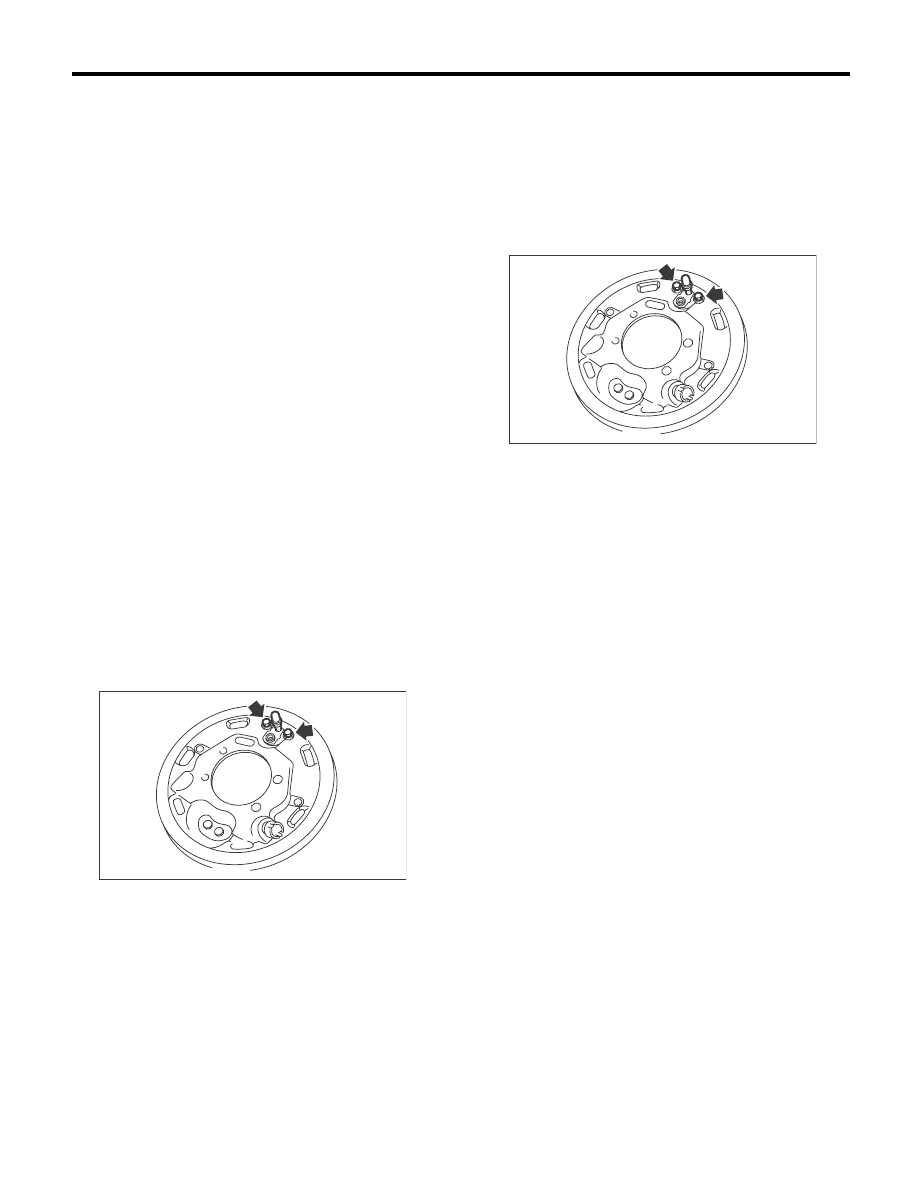

7) Снимите узел заднего барабанного тормоза.
8) Выверните болт и снимите узел рабочего
тормозного цилиндра колеса.

B: УСТАНОВКА

1) Очистите задний щиток и узел рабочего тор-
мозного цилиндра колеса.
2) Установите узел рабочего тормозного ци-
линдра колеса на задний щиток и затяните
болты.

Момент затяжки:

9 Нм (0,9 кгс-м, 6,6 фунт-сила-фут)

3) Установите подшипник узла задней ступи-
цы. <См. DS-27, УСТАНОВКА, Подшипник узла
задней ступицы.>
4) Установите тормозной шланг. <См. BR-47,
ЗАДНИЙ ТОРМОЗНОЙ ШЛАНГ, УСТАНОВКА,
Тормозной шланг.>

ОСТОРОЖНО:
Убедитесь, что тормозной шланг не пере-
крутился при подсоединении.
5) Установите тормозную колодку. <См. BR-31,
УСТАНОВКА, Колодка заднего барабанного
тормоза.>
6) Установите тормозной барабан. <См. BR-30,
УСТАНОВКА, Барабан заднего барабанного
тормоза.>
7) После установки узла заднего барабанного
тормоза, выпустите воздух из тормозной ма-
гистрали. <См. BR-44, Прокачка воздуха.>

BR-00061

BR-00061

BR-34

Узел заднего барабанного тормоза

ТОРМОЗА

C: ЗАМЕНА

1) Снимите правый и левый пылезащитные
чехлы с рабочего тормозного цилиндра.

2) Снимите поршень, манжету, пружину, шту-
цер прокачки воздуха и крышку.
3) Очистите внутреннюю поверхность рабоче-
го тормозного цилиндра колеса при помощи
тормозной жидкости. Проверьте внутреннюю
поверхность цилиндра на предмет поврежде-
ний, деформации и износа. При наличии де-
фектов, полностью замените узел рабочего
тормозного цилиндра колеса.
4) Нанесите слой тормозной жидкости на внут-
реннюю поверхность рабочего цилиндра и кол-
пачок.
5) Убедитесь, что на внутренней поверхности
рабочего цилиндра, поршне и колпачке нет
инородного материала и осторожно вставьте
пружину поршень и колпачок в рабочий ци-
линдр, так, чтобы не повредить внутреннюю
поверхность рабочего цилиндра.
6) Установите пылезащитный чехол на рабо-
чий тормозной цилиндр колеса.

D: ПРОВЕРКА

При сильной деформации или износе заднего
щитка, колодки и т.п., замените эти детали.

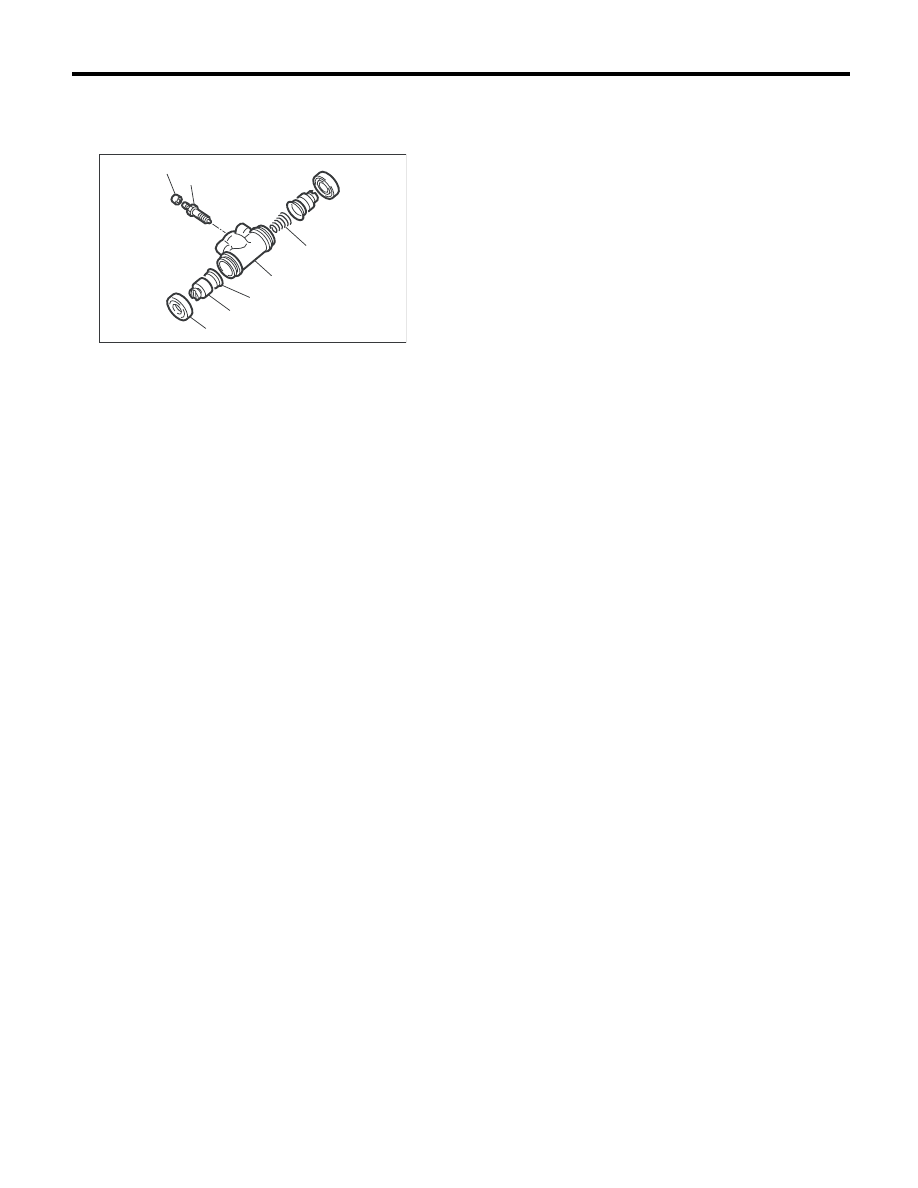

(1) Колпачок

(2) Винт прокачки воздуха

(3) Пружина

(4) Цилиндр

(5) Манжета

(6) Поршень

(7) Пыльник

(3)

(2)

(1)

(4)

(5)

(6)

(7)

BR-00066

BR-35

Главный цилиндр

ТОРМОЗА

11.Главный цилиндр

A: СНЯТИЕ

1. КРОМЕ МОДЕЛИ
С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ
С СИСТЕМОЙ VDC

ОСТОРОЖНО:
Не допускайте попадания тормозной жид-
кости на кузов автомобиля. Если тормозная
жидкость попадет на кузов, смойте ее во-
дой и протрите поверхность кузова досуха.
1) Полностью слейте тормозную жидкость из
расширительного бачка тормозной жидкости.
2) Отсоедините разъем жгута проводов датчи-
ка уровня тормозной жидкости.
3) Снимите с главного цилиндра тормозную
трубку.
4) Отверните гайки крепления главного цилин-
дра и медленно снимите главный цилиндр с
усилителя тормозной системы.

2. МОДЕЛЬ С ПРАВОСТОРОННИМ
УПРАВЛЕНИЕМ С СИСТЕМОЙ VDC

По процедуре снятия см. описание процедуры
для модели без системы VDC. <См. BR-35,
КРОМЕ МОДЕЛИ С ПРАВОСТОРОННИМ УП-
РАВЛЕНИЕМ С СИСТЕМОЙ VDC, СНЯТИЕ,
Главный цилиндр.>

B: УСТАНОВКА

1. КРОМЕ МОДЕЛИ
С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ
С СИСТЕМОЙ VDC

1) Замените уплотнительное кольцо главного
цилиндра.

ОСТОРОЖНО:
Будьте внимательны, чтобы не установить
уплотнительное кольцо в неправильное
место.

2) Установка производится в порядке, обрат-
ном порядку снятия.

Момент затяжки:

Гайка крепления главного цилиндра

13 Нм (1,3 кгс-м, 9,6 фунт-сила-фут)

Гайка крепления тормозной трубки

15 Нм (1,5 кгс-м, 10,8 фунт-сила-фут)

ОСТОРОЖНО:
Используйте только фирменную тормозную
жидкость SUBARU.
3) Выпустите воздух из тормозной системы.
<См. BR-44, ПРОЦЕДУРА, Прокачка воздуха.>

2. МОДЕЛЬ С ПРАВОСТОРОННИМ
УПРАВЛЕНИЕМ С СИСТЕМОЙ VDC

1) Замените узел герметизирующей втулки
главного цилиндра.

ОСТОРОЖНО:
Будьте внимательны, чтобы не установить
узел герметизирующей втулки в неправиль-
ном положении.

2) Установка производится в порядке, обрат-
ном порядку снятия.

Момент затяжки:

Гайка крепления главного цилиндра

13 Нм (1,3 кгс-м, 9,6 фунт-сила-фут)

Гайка крепления тормозной трубки

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

ОСТОРОЖНО:
Используйте только фирменную тормозную
жидкость SUBARU.
3) Выпустите воздух из тормозной системы.
<См. BR-44, ПРОЦЕДУРА, Прокачка воздуха.>

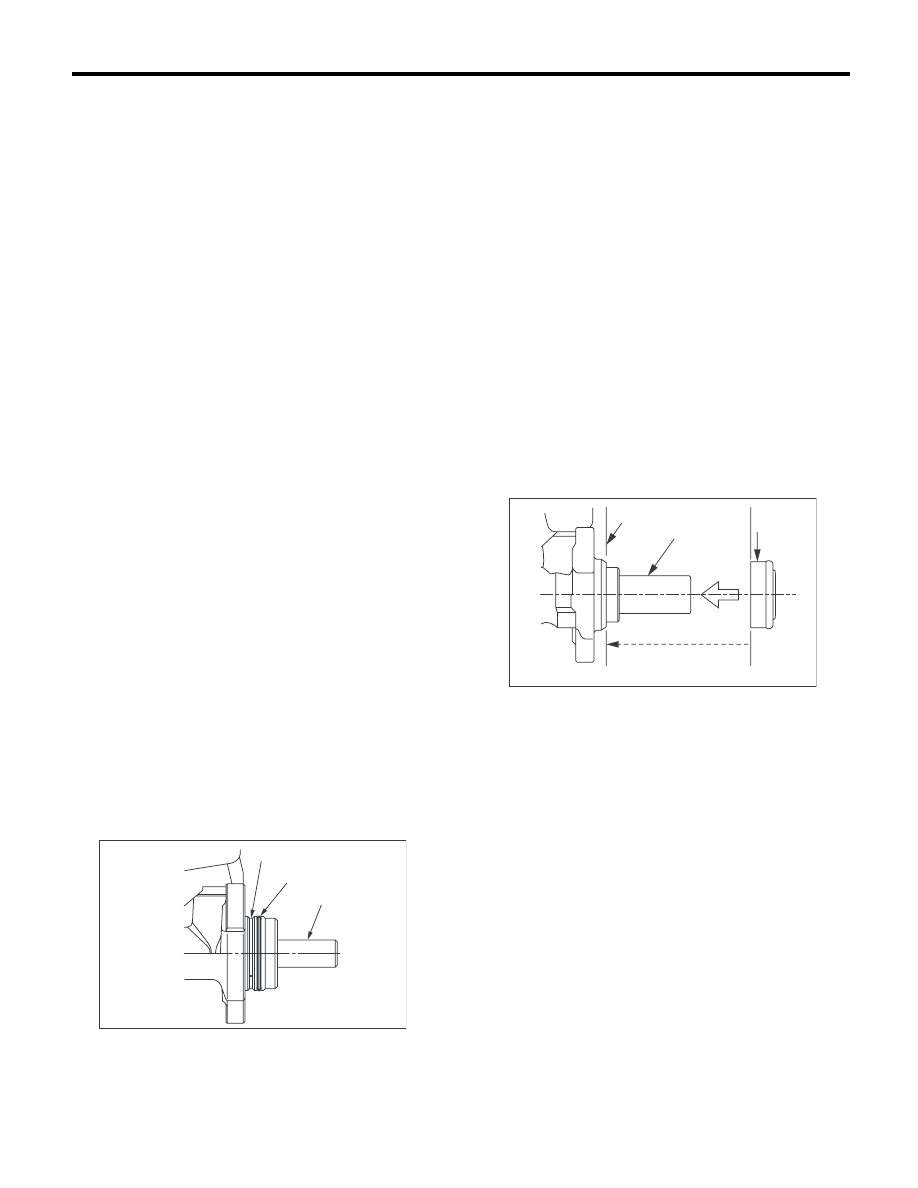

(1) Первичный поршень

(2) Уплотнительное кольцо

(3) Не устанавливайте уплотнительное кольцо в этот паз

BR-00363

(1)

(2)

(3)

(1) Первичный поршень

(2) Узел герметизирующей втулки

(3) Установите узел герметизирующей втулки

на эту поверхность.

BR-00587

(3)

(1)

(2)
