ABS(diag)-58

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

T: КДН C0140 НЕИСПРАВНОСТЬ ЛИНИИ СВЯЗИ CAN

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Неисправность линии связи CAN
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Возможно, данные о скорости автомобиля не передаются в линию связи CAN.

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА СИСТЕМЫ LAN
Проведите диагностику системы LAN. <См.
LAN(diag)-31, ПОРЯДОК РАБОТЫ, Считы-
вание кодов диагностики неисправностей
(КДН).>

Обнаружены ли неисправ-
ности в системе LAN?

Устраните неис-
правность в сис-
теме LAN в соот-
ветствии с КДН.

Замените только
ABSCM. <См. ABS-9,
ЗАМЕНА, Блок управ-
ления системы ABS и
гидравлический блок
управления
(ABSCM&H/U).>

ABS(diag)-59

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

U: КДН C0114 НЕИСПРАВНОСТЬ РЕЛЕ КЛАПАНА

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Неисправность реле клапана
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Не работает система ABS.
• Не работает система EBD в зависимости от причины неисправности.
ПРИМЕЧАНИЕ:
Если не работает система EBD, то вместе с предупреждающей лампой системы ABS загорается и
предупреждающая лампа тормозной системы.

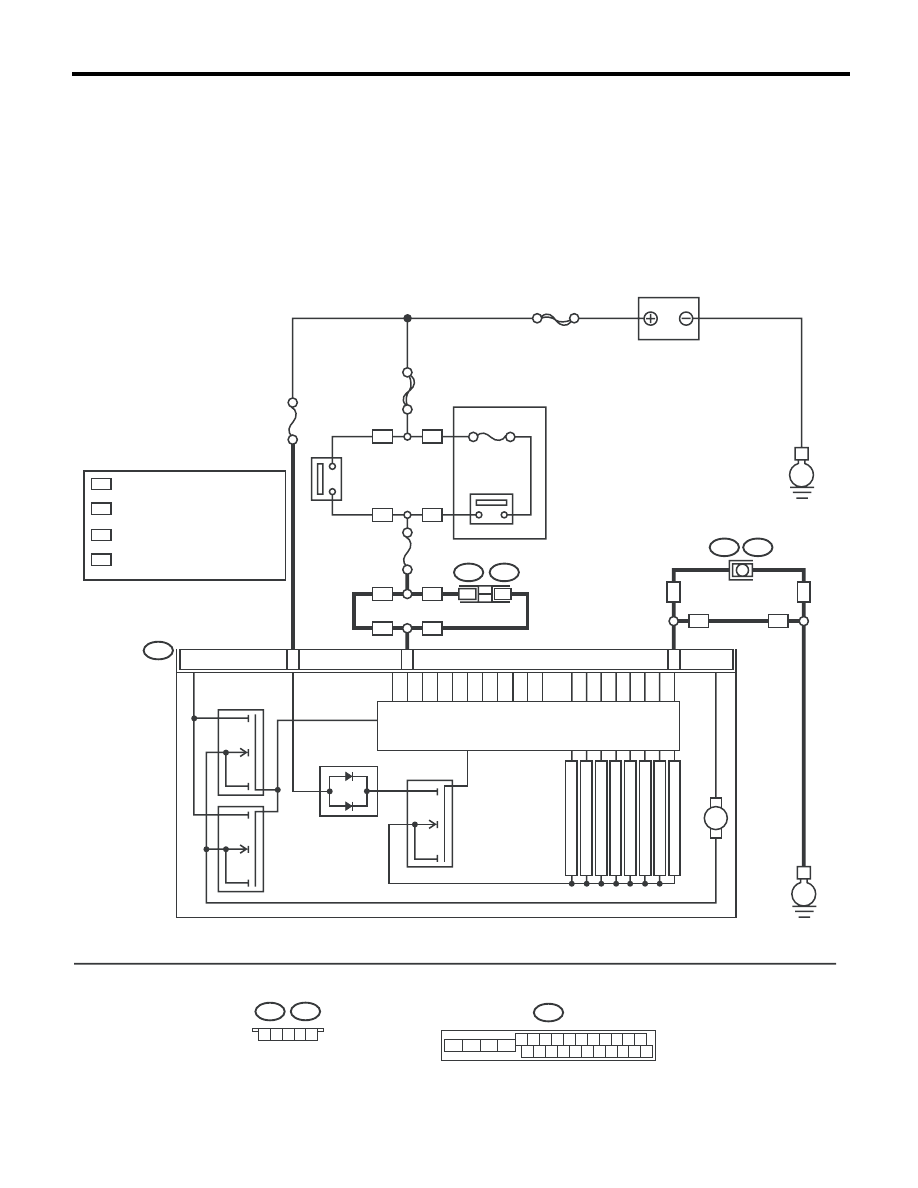

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

ABS01058

B301

B301

E

14

15

ABSCM & H/U

1

8

M

ГЛАВНЫЙ SBF

SBF-6

No.1

No.33

E

20A

WP

OP

WP

OP

4 5 6 7 8 9

16 17 18 19 20

2 3

1

21 22 23 24 25 26

10 11

13

14

12

15

B247

B248

B435

B439

1 2 3 4 5

LH

LH

RH

RH

B435

B439

1

1

OP

WP

LH

RH

RH

RH

LH

LH

АККУМУЛЯТОР

БЛОК РЕЛЕ

РЕЛЕ ЗАЖИГАНИЯ 1
(СИСТЕМЫ ЗАПУСКА/
ОСТАНОВКИ
ДВИГАТЕЛЯ
ПРИ ПОМОЩИ
КНОПКИ)

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

: МОДЕЛЬ С ЛЕВОСТОРОННИМ
  УПРАВЛЕНИЕМ

: С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ
  ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

: БЕЗ СИСТЕМЫ ЗАПУСКА/ОСТАНОВКИ
  ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

: МОДЕЛЬ С ПРАВОСТОРОННИМ
  УПРАВЛЕНИЕМ

РЕЛЕ
КЛАПАНА

ЭЛЕКТРОДВИГАТЕЛЬ

НАСОСА

ЭЛЕКТРОМАГНИТНЫЙ

КЛАПАН

ПЕРЕДНИЙ ЛЕВЫЙ ВПУСКНОЙ

ПЕРЕДНИЙ ПРАВЫЙ ВПУСКНОЙ

ЗАДНИЙ ЛЕВЫЙ ВПУСКНОЙ

ЗАДНИЙ ПРАВЫЙ ВПУСКНОЙ

ПЕРЕДНИЙ ЛЕВЫЙ ВЫПУСКНОЙ

ПЕРЕДНИЙ ПРАВЫЙ ВЫПУСКНОЙ

ЗАДНИЙ ЛЕВЫЙ ВЫПУСКНОЙ

ЗАДНИЙ ПРАВЫЙ ВЫПУСКНОЙ

РЕЛЕ ЭЛЕКТРОДВИГАТЕЛЯ

ABS(diag)-60

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ВХОДНОГО НАПРЯЖЕНИЯ
ABSCM&H/U.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Отсоедините разъемы ABSCM&H/U.
3) Запустите двигатель на холостом ходу.
4) Измерьте напряжение между разъемом
ABSCM&H/U и массой кузова.

Разъемы и клеммы

(B301) № 18 (+) — Масса кузова (–):
(B301) № 14 (+) — Масса кузова (–):

Составляет ли величина
напряжения 10 — 15 В?

Переходите к шагу 2.

Устраните неис-
правность в разъ-
емах жгута про-
водов между ак-
кумулятором и
ABSCM&H/U.

2

ПРОВЕРКА ЦЕПИ МАССЫ ABSCM&H/U.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Измерьте сопротивление между разъ-
емом ABSCM&H/U и массой кузова.

Разъемы и клеммы

(B301) № 15 — Масса кузова:

Составляет ли величина
сопротивления менее 0,5
Ом?

Переходите к шагу 3.

Устраните неис-
правность в жгу-
те проводов це-
пи массы
ABSCM&H/U.

3

ПРОВЕРКА РЕЛЕ КЛАПАНА В ABSCM&H/U.
Измерьте сопротивление между клеммами
ABSCM&H/U.

Клеммы

№ 14 — № 15:

Составляет ли величина
сопротивления 1 МОм или
более?

Переходите к шагу 4.

Замените только
ABSCM. <См.
ABS-9, ЗАМЕНА,
Блок управления
системы ABS и
гидравлический
блок управления
(ABSCM&H/U).>

4

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ
В РАЗЪЕМЕ.

Выявлена ли ненадеж-
ность контакта в разъемах
между генератором, акку-
мулятором и ABSCM&H/U?

Устраните неисправ-
ность в разъемах.

Переходите к ша-
гу 5.

5

ПРОВЕРКА ABSCM&H/U.
1) Подсоедините все разъемы.
2) Очистите память.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли на дисп-
лее тот же самый КДН?

Замените только
ABSCM. <См. ABS-9,
ЗАМЕНА, Блок управ-
ления системы ABS и
гидравлический блок
управления
(ABSCM&H/U).>

Переходите к ша-
гу 6.

6

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли какой-
либо другой КДН?

Проверьте КДН, ис-
пользуя “Список кодов
диагностики неисправ-
ностей (КДН)”. <См.
ABS(diag)-31, Список
кодов диагностики не-
исправностей (КДН).>

Временная поте-
ря контакта.

ABS(diag)-61

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

V: КДН C0111 НЕИСПРАВНОСТЬ ЭЛЕКТРОДВИГАТЕЛЯ/РЕЛЕ

ЭЛЕКТРОДВИГАТЕЛЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Неисправность электродвигателя.
• Неисправность реле электродвигателя.
• Неисправность разъема жгута проводов.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Не работает система ABS.

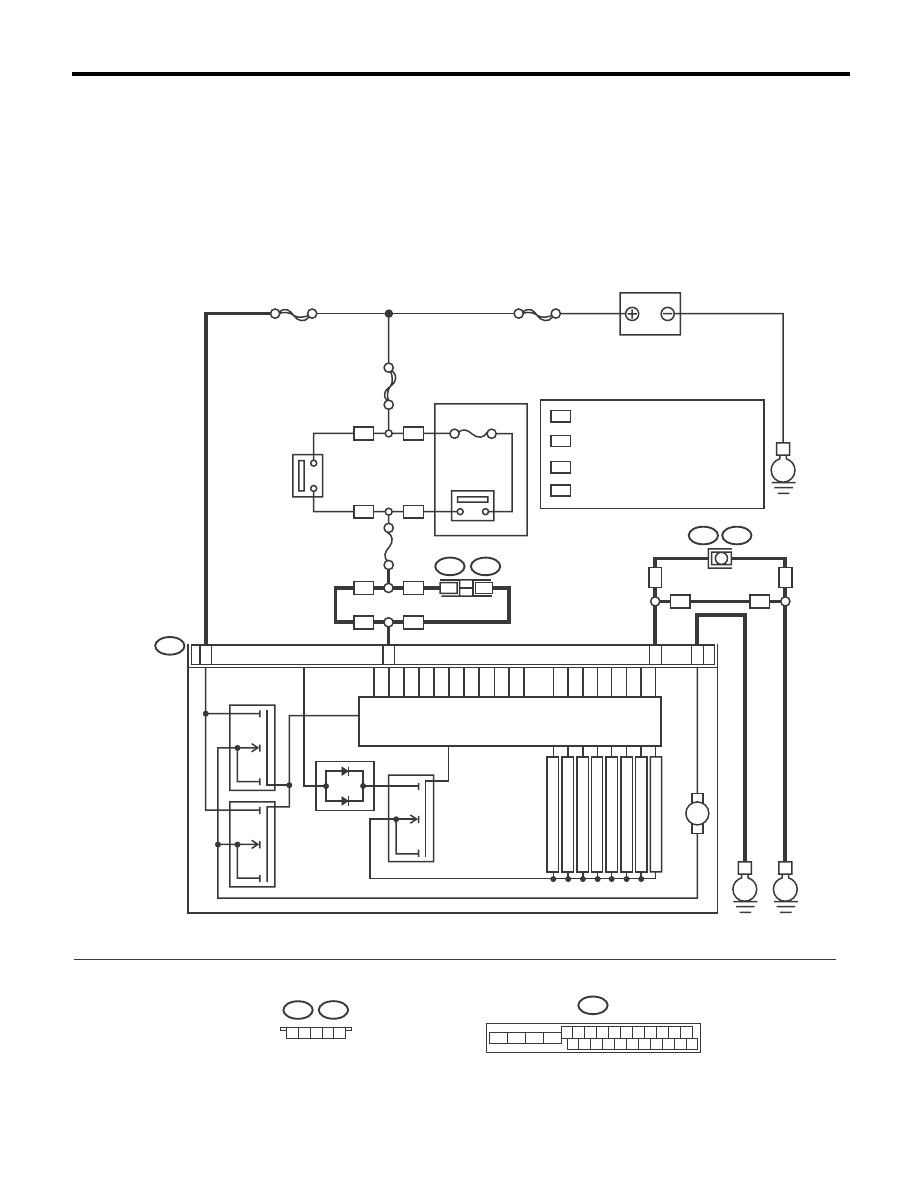

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

ABS01059

B301

E

E

13

15

12

ABSCM & H/U

1

8

M

ГЛАВНЫЙ SBF

SBF-6

No.33

E

SBF-1

B301

20A

WP

OP

WP

OP

4 5 6 7 8 9

16 17 18 19 20

2 3

1

21 22 23 24 25 26

10 11

13

14

12

15

B247

B248

B435

B439

1 2 3 4 5

LH

LH

RH

RH

B435

B439

1

1

OP

WP

LH

RH

RH

RH

LH

LH

АККУМУЛЯТОР

: МОДЕЛЬ С ЛЕВОСТОРОННИМ
  УПРАВЛЕНИЕМ

: С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ
  ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

: БЕЗ СИСТЕМЫ ЗАПУСКА/ОСТАНОВКИ
  ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

: МОДЕЛЬ С ПРАВОСТОРОННИМ
  УПРАВЛЕНИЕМ

БЛОК РЕЛЕ

РЕЛЕ ЗАЖИГАНИЯ 1
(СИСТЕМЫ ЗАПУСКА/
ОСТАНОВКИ
ДВИГАТЕЛЯ
ПРИ ПОМОЩИ
КНОПКИ)

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

РЕЛЕ ЭЛЕКТРОДВИГАТЕЛЯ

РЕЛЕ
КЛАПАНА

ЭЛЕКТРОДВИГАТЕЛЬ

НАСОСА

ЭЛЕКТРОМАГНИТНЫЙ

КЛАПАН

ПЕРЕДНИЙ ЛЕВЫЙ ВПУСКНОЙ

ПЕРЕДНИЙ ПРАВЫЙ ВПУСКНОЙ

ЗАДНИЙ ЛЕВЫЙ ВПУСКНОЙ

ЗАДНИЙ ПРАВЫЙ ВПУСКНОЙ

ПЕРЕДНИЙ ЛЕВЫЙ ВЫПУСКНОЙ

ПЕРЕДНИЙ ПРАВЫЙ ВЫПУСКНОЙ

ЗАДНИЙ ЛЕВЫЙ ВЫПУСКНОЙ

ЗАДНИЙ ПРАВЫЙ ВЫПУСКНОЙ
