ПЕРЕДНЯЯ ПОДВЕСКА

FS

Страница

1.

Общие сведения ...................................................................................... 2

2.

Углы установки колес  ............................................................................ 7

3.

Опорная пластина передней поперечной балки ................................ 15

4.

Передний стабилизатор  ....................................................................... 16

5.

Передний шаровой шарнир .................................................................. 17

6.

Передний рычаг  .................................................................................... 19

7.

Передняя стойка ................................................................................... 22

8.

Передняя поперечная балка  ............................................................... 26

9.

Таблица общей диагностики  ................................................................ 28

FS-2

Общие сведения

ПЕРЕДНЯЯ ПОДВЕСКА

1. Общие сведения

A: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПРИМЕЧАНИЕ:
• Имеется возможность регулировки схожде-
ния передних и задних колес и развала пере-
дних колес. Отрегулируйте их, если допуски
развала или схождения превышают техничес-
кие характеристики.
• Другие позиции, указанные в таблице техни-
ческих характеристик, не подлежат регулиров-
ке. Если размеры других элементов подвески
не соответствуют предусмотренным техничес-
ким характеристикам, проверьте детали под-
вески и соединительные элементы на предмет
деформации и при наличии неисправности за-
мените их на новые.

Модель

Для всех моделей

Передняя

подвеска

Высота колесной арки
(Допуск:

+12 мм



–24 мм

 (

+0,47 дюйма



–0,94 дюйма

))

мм (дюймов)

387 (15,2)

Развал (Допуск:

±0°45′ Разница между правым и левым: не более

45

′)

–0°10

′

Угол продольного наклона (Справочная величина)

5°55

′

Угол поворота (Допуск:

±1,5°)

Внутреннее колесо

37,8°

Внешнее колесо

33,4°

Угол схождения колес

мм (дюймов)

0

±3 (0±0,12) Угол схождения (сумма ве-

личин для обоих колес): 0°

±0°15′

Угол поперечного наклона поворотного шкворня (Справочная ве-
личина)

13°35

′

Боковое скольжение

мм (дюймов)

0

±4 (0±0,16)

Задняя

подвеска

Высота колесной арки
(Допуск:

+12 мм



–24 мм

 (

+0,47 дюйма



–0,94 дюйма

))

мм (дюймов)

1.5R, 2.0R: 380 (15)

WRX (16-дюймовая шина) : 380 (15)

WRX (17-дюймовая шина) : 375 (14,8)

Развал (Допуск:

±0°45′ Разница между правым и левым:

не более 45

′)

1.5R, 2.0R: –1°05

′

WRX (16-дюймовая шина) : –1°05

′

WRX (17-дюймовая шина) : –1°15

′

Угол схождения колес

мм (дюймов)

0

±3 (0±0,12) Угол схождения (сумма ве-

личин для обоих колес): 0°

±0°15′

Угол привода (Допуск:

±0°30′)

0°

(1) Переднее направление



A – B = положительное значение: Схождение,
отрицательное: Расхождение

α = Индивидуальные углы схождения



B

A

(1)

FS-00269

FS-3

Общие сведения

ПЕРЕДНЯЯ ПОДВЕСКА

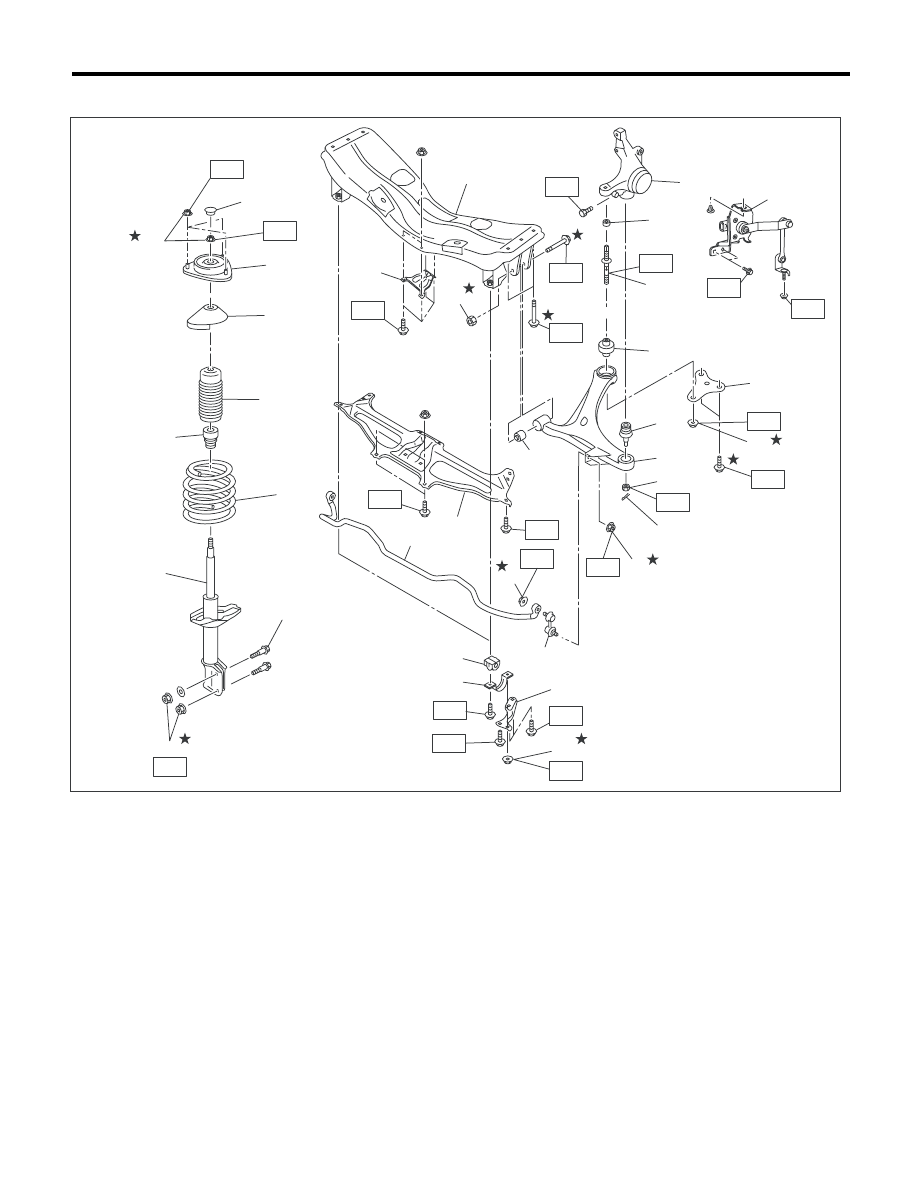

B: УЗЕЛ

FS-00259

T2

T12

T7

T9

T9

T6

T10

T11

T10

T5

T3

T8

T5

(16)

(25)

(17)

(18)

(19)

(1)

(20)

(21)

(22)

(23)

(25)

(9)

(10)

(11)

(12)

(13)

(15)

(25)

(25)

(25)

T3

T8

(25)

(14)

(25)

T8

T8

T8

(2)

(5)

(8)

(7)

T4

(3)

(4)

(24)

(26)

(6)

(28)

T1

T1

(27)
