4AT(diag)-20

Режим проверки

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

8. Режим проверки

A: ПРОЦЕДУРА

ВНИМАНИЕ:
При движении по общественным дорогам,
соблюдайте правила дорожного движения.
1) Переведите рычаг селектора в диапазон “D”
и двигайтесь на автомобиле со скоростью
60 км/ч (37 миль/ч) не менее 10 секунд.
2) Управляйте автомобилем в ручном режиме.

4AT(diag)-21

Режим очистки памяти

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

9. Режим очистки памяти

A: ПОРЯДОК РАБОТЫ

Информация по сбросу КДН приводится в гла-
ве “Subaru Select Monitor”. <См. 4AT(diag)-17,
РЕЖИМ ОЧИСТКИ ПАМЯТИ, ПОРЯДОК РАБО-
ТЫ, Subaru Select Monitor.>

4AT(diag)-22

Отображение предупреждающей лампы температуры ATF

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

10.Отображение предупреждающей лампы температуры ATF

A: ПОРЯДОК РАБОТЫ

Если бортовое устройство самодиагностики неисправно, то контрольная лампа температуры ATF
начинает мигать с момента обнаружения неисправности после запуска двигателя и до того момен-
та, когда выключатель зажигания будет переведен в положение OFF. Неисправную деталь или
узел можно определить по КДН в режиме самодиагностики. Также, при помощи функции памяти,
можно выявить и прошлые проблемы. Если контрольная лампа температуры ATF не указывает на
неисправность (хотя она имеется), то эту неисправность можно определить проверкой эксплуата-
ционных характеристик каждого датчика при помощи Subaru Select Monitor. Осциллограммы сигна-
лов контрольной лампы температуры ATF показаны на рисунке ниже.

Выполните проверку в том случае, если предупреждающая лампа температуры ATF работает не-
корректно.
<См. 4AT(diag)-23, ПРОВЕРКА, Отображение предупреждающей лампы температуры ATF.>

(A)

Выключатель зажигания (дви-
гатель выключен)

(B)

Нормальная работа (двигатель
включен)

(C)

Неисправность (двигатель
включен)













(1)

ON (ВКЛ)

(3)

2 секунды

(5)

Мигание

(2)

OFF (ВЫКЛ)

(4)

0,25 секунды





AT-02980

(4)

(3)

(1)

(2)

(1)

(2)

(1)

(2)

(3)

(5)

(A)

(B)

(C)

4AT(diag)-23

Отображение предупреждающей лампы температуры ATF

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

B: ПРОВЕРКА

ДИАГНОЗ:
Разрыв или короткое замыкание в цепи предупреждающей лампы температуры ATF.
ПРИЗНАК НЕИСПРАВНОСТИ:
Если выключатель зажигания установлен в положение ON, предупреждающая лампа температуры
ATF не включается.

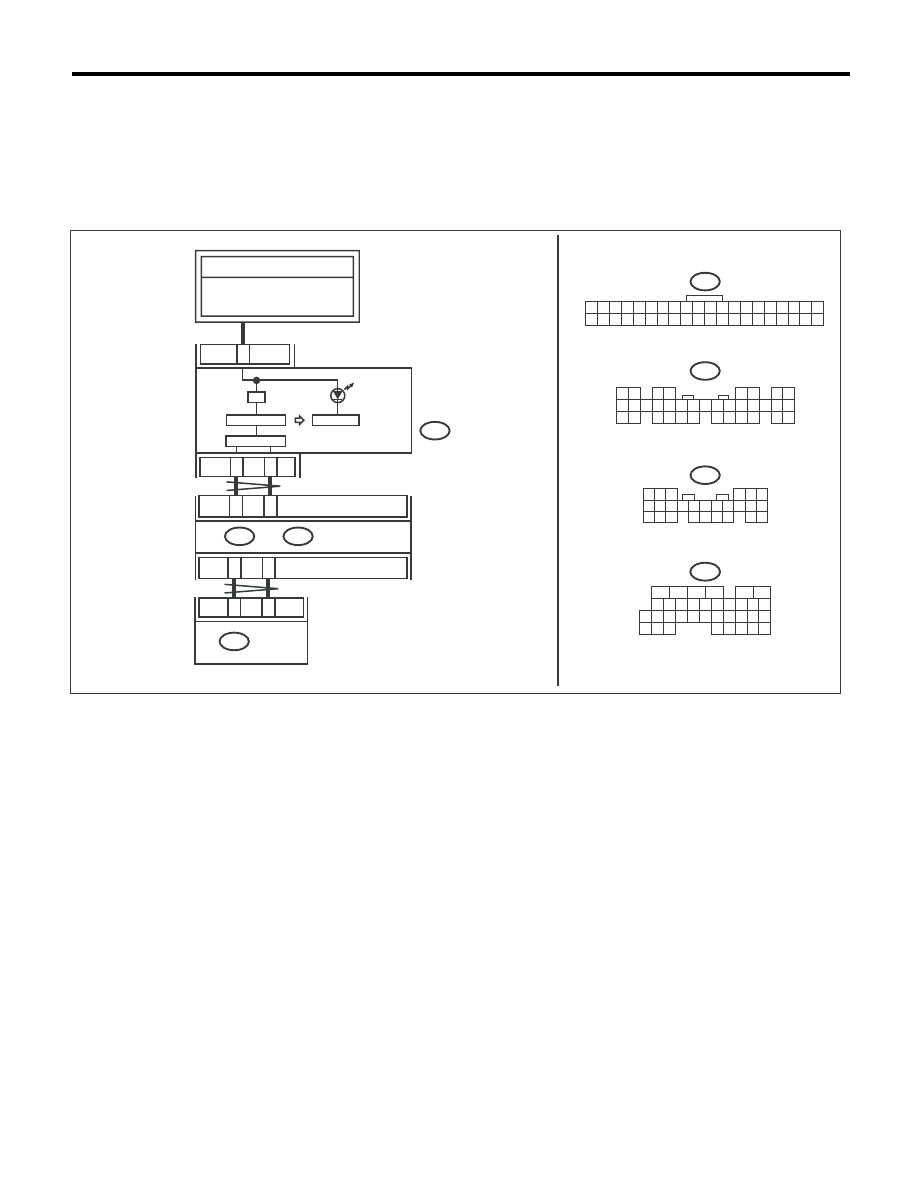

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

AT-04493

2

27

26

i10

i84

A:

B280

B:

A1

A9

B3

B9

TCM

B55

ПРЕДУПРЕ-
ЖДАЮЩАЯ
ЛАМПА
ТЕМПЕРАТУРЫ
ATF

i10

8

7

6

5

4

3

2

1

22 23

21

20

19

16

15

14

13

12

11

10

9

34 35

33

32

17
30

18
31

29

28

27

26

25

24

i84

A:

B280

B:

1

8

17

B55

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

FB-36

ПРЕДОХРАНИТЕЛЬ F/B № 5

(IG)

5

4

6

8

7

2

1

9

3

10

20

21

11 12 13 14 15

22 23 24

25

16 17

18

26

19

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40

К ЦЕПИ ЭЛЕКТРОПИТАНИЯ

КОМБИНАЦИЯ
ПРИБОРОВ

ЦЕНТРАЛЬНЫЙ
БЛОК УПРАВЛЕНИЯ
