4AT-74

Охладитель ATF (С функцией подогрева)

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

C: РАЗБОРКА

1) Снимите шланги с охладителя ATF.

2) Снимите кронштейн с охладителя ATF.

D: СБОРКА

1) Установите кронштейн.

Момент затяжки:

23 Нм (2,3 кгс-м, 17,0 фунт-сила-фут)

2) Присоедините шланги к охладителю ATF.

ПРИМЕЧАНИЕ:
Обращайте внимание на правильное направле-
ние установки.

E: ПРОВЕРКА

Отремонтируйте или замените неисправные
шланги, трубки, хомуты и шайбы, обнаружен-
ные при проведении указанной ниже проверки.
1) Убедитесь, что нет утечек охлаждающей
жидкости двигателя из соединений.
2) Проверьте хомут на предмет деформации.
3) Слегка согните шланг и проверьте отсутс-
твие трещин на поверхности, а также других
повреждений.
4) Сожмите шланг пальцами и проверьте элас-
тичность. Также проверьте эластичность в тех
местах, где был установлен хомут, прижимая
их ногтями.
5) Проверьте отсутствие отслаивания, трещин
и деформации на конце каждого шланга.
6) Проверьте охладитель ATF на предмет пов-
реждения.

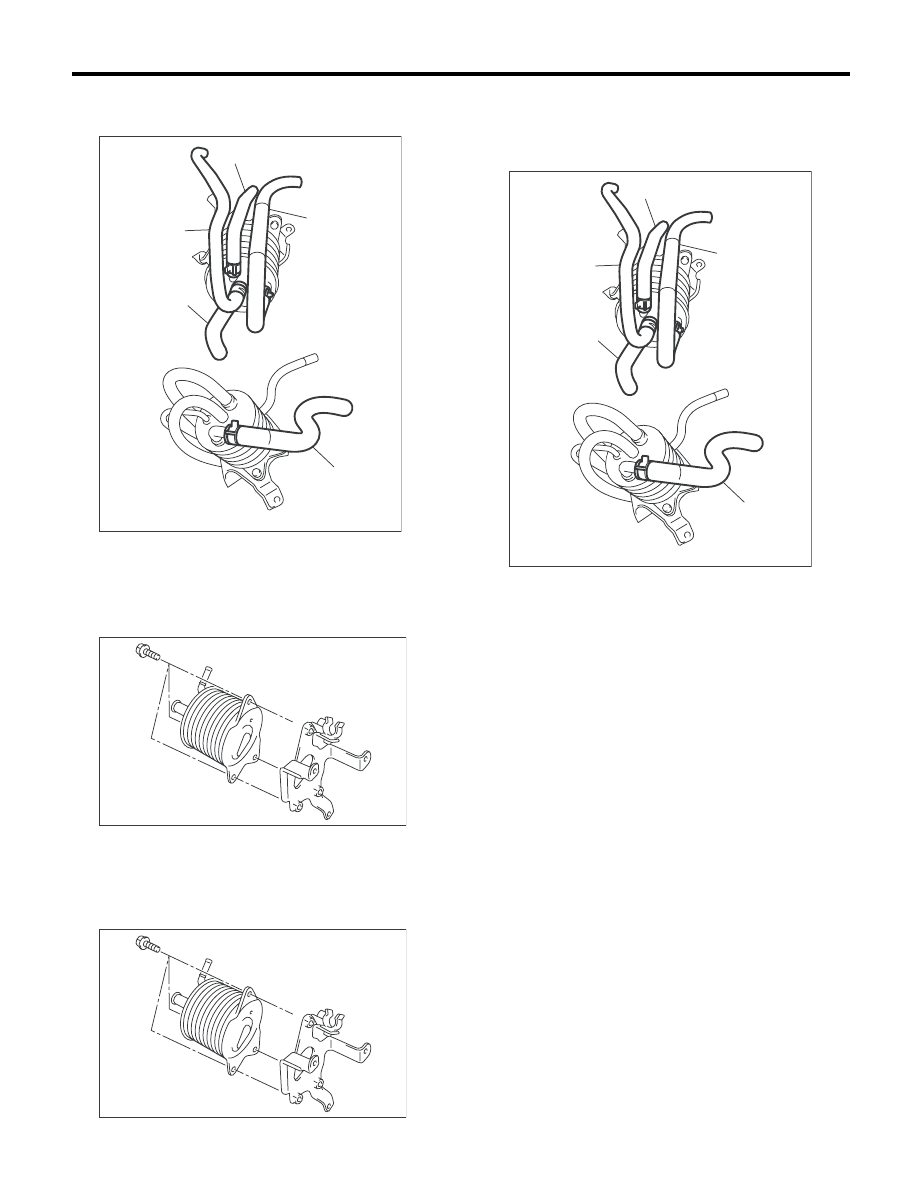

(A) Впускной шланг охладителя ATF
(B) Выпускной шланг охладителя ATF

(C) Впускной шланг охлаждающей жидкости двигателя
(D) Выпускной шланг охлаждающей жидкости двигателя

AT-04639

(C)

(B)

(A)

(D)

(C)

AT-03200

AT-03200

(A) Впускной шланг охладителя ATF
(B) Выпускной шланг охладителя ATF

(C) Впускной шланг охлаждающей жидкости двигателя
(D) Выпускной шланг охлаждающей жидкости двигателя

AT-04639

(C)

(B)

(A)

(D)

(C)

4AT-75

Вентиляционный шланг

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

23.Вентиляционный шланг

A: СНЯТИЕ

1) Снимите воздухозаборную камеру и впуск-
ной короб. <См. IN(H4DO 1.5)-7, СНЯТИЕ, Воз-
духозаборная камера.>
2) Отсоедините вентиляционный шланг.

B: УСТАНОВКА

1) Установите вентиляционный шланг.

2) Установите воздухозаборную камеру и впус-
кной короб. <См. IN(H4DO 1.5)-7, УСТАНОВКА,
Воздухозаборная камера.>

C: ПРОВЕРКА

Убедитесь, что шланг не треснул и не забит.

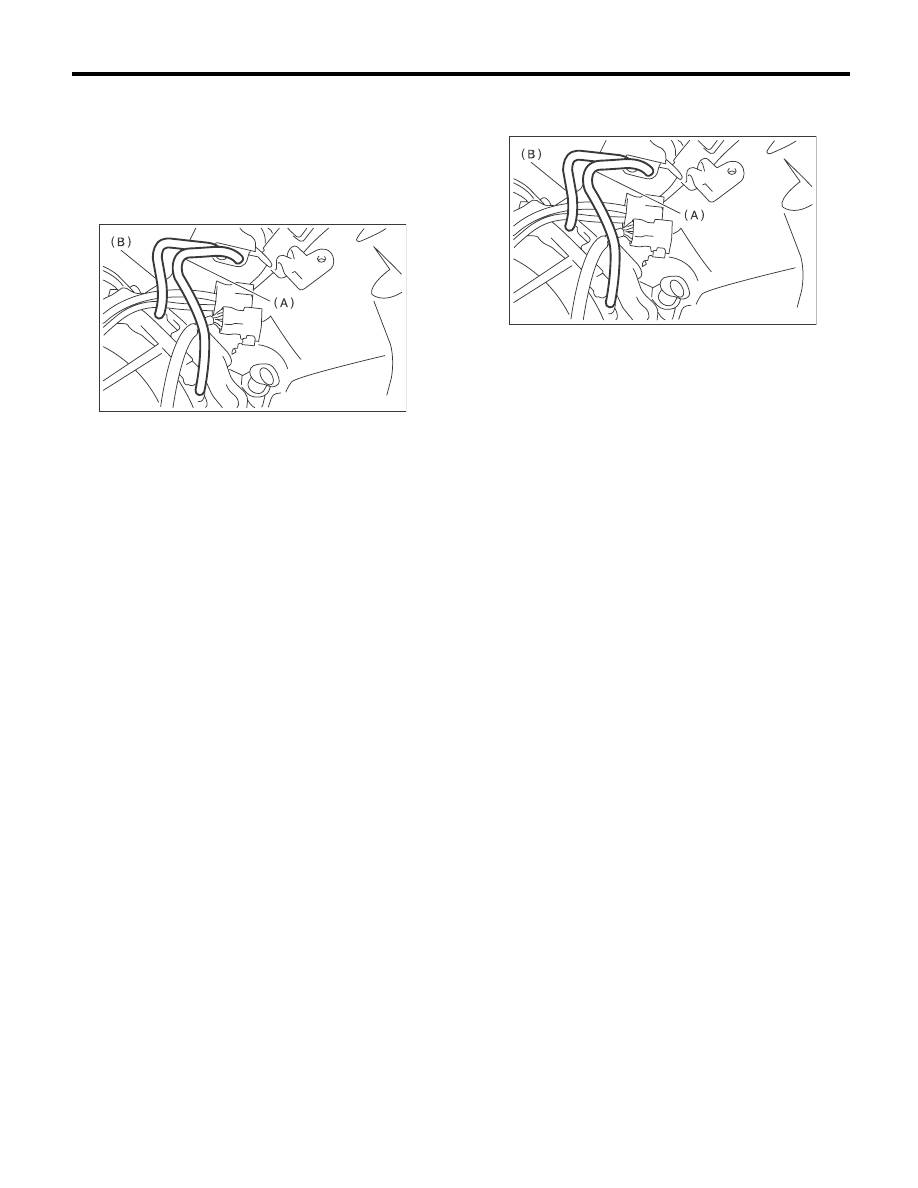

(A) Вентиляционный шланг (Корпус трансмиссии)

(B) Вентиляционный шланг (Корпус масляного насоса)

AT-00099

(A) Вентиляционный шланг (Корпус трансмиссии)

(B) Вентиляционный шланг (Корпус масляного насоса)

AT-00099

4AT-76

Трубка заправки масла

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

24.Трубка заправки масла

A: СНЯТИЕ

1) Снимите воздухозаборную камеру и впуск-
ной короб. <См. IN(H4DO 1.5)-7, СНЯТИЕ, Воз-
духозаборная камера.>
2) Снимите трубу заправки масла, а затем сни-
мите уплотнительное кольцо со стороны флан-
ца.

B: УСТАНОВКА

1) Нанесите ATF на новое уплотнительное коль-
цо и установите вместе с трубой заправки мас-
ла.

ПРИМЕЧАНИЕ:
Используйте новый болт.

Момент затяжки:

38 Нм (3,9 кгс-м, 28,0 фунт-сила-фут)

2) Установите воздухозаборную камеру и впус-
кной короб. <См. IN(H4DO 1.5)-7, УСТАНОВКА,
Воздухозаборная камера.>

C: ПРОВЕРКА

Убедитесь, что трубка заправки масла не пов-
реждена и не деформирована.

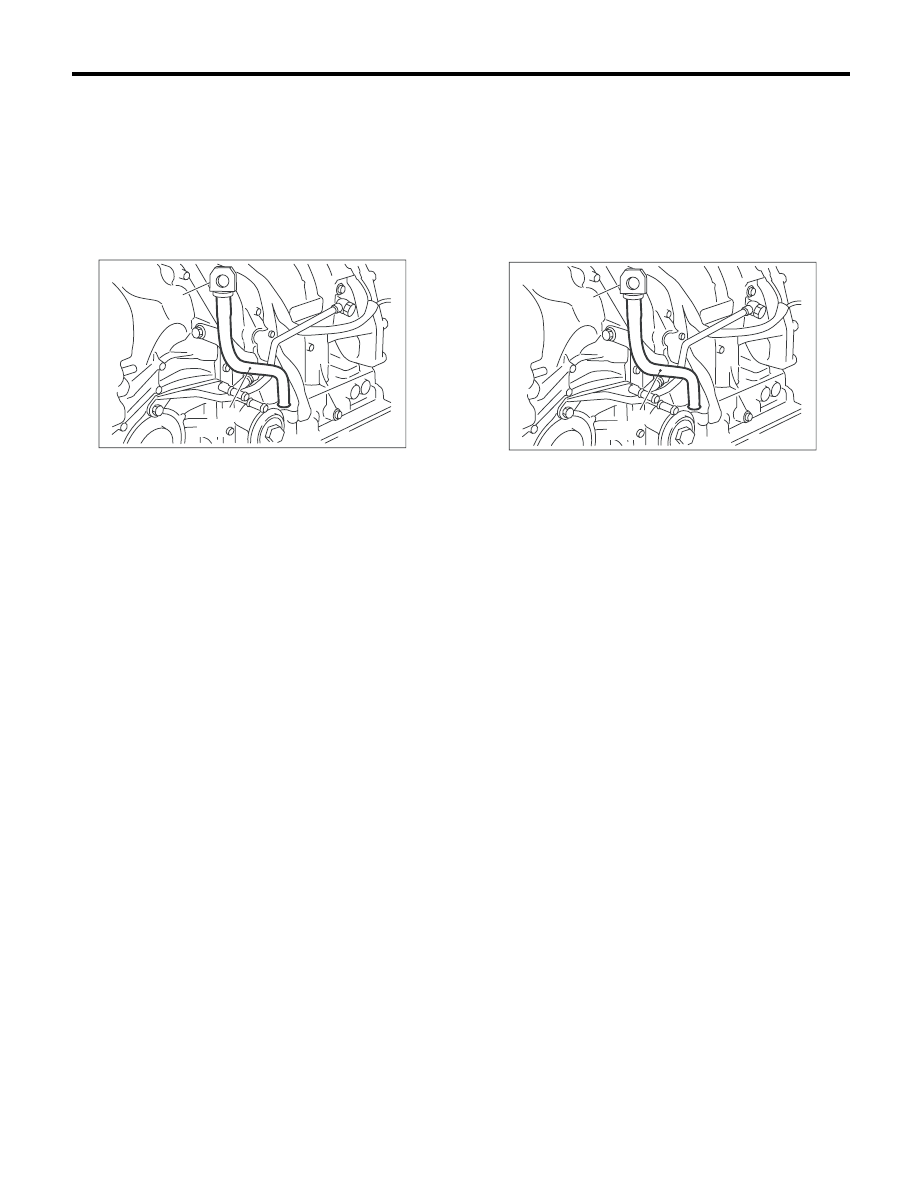

(A) Щуп уровня ATF

(B) Трубка заправки масла

AT-04677

(A)

(B)

(A) Щуп уровня ATF

(B) Трубка заправки масла

AT-04677

(A)

(B)

4AT-77

Узел муфты гидротрансформатора

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

25.Узел муфты

гидротрансформатора

A: СНЯТИЕ

1) Снимите узел трансмиссии с кузова автомо-
биля. <См. 4AT-38, СНЯТИЕ, Узел автомати-
ческой трансмиссии.>
2) Извлеките узел муфты гидротрансформато-
ра и вал масляного насоса в горизонтальном
направлении.

ПРИМЕЧАНИЕ:
Следите за тем, чтобы не поцарапать внутрен-
нюю сторону втулки в вале масляного насоса.

3) Снимите входной вал.

ПРИМЕЧАНИЕ:
При снятии узла муфты гидротрансформатора,
также выходит входной вал.

4) При необходимости, снимите вал масляного
насоса с узла муфты гидротрансформатора.

B: УСТАНОВКА

1) Если вал масляного насоса снят, установите
вал на корпус гидротрансформатор.
2) Установите вал масляного насоса на узле
муфты гидротрансформатора, а затем убеди-
тесь, что зажим закреплен в канавке.
3) Нанесите ATF на уплотнительное кольцо и
вставьте входной вал, медленно вращая вал
рукой.

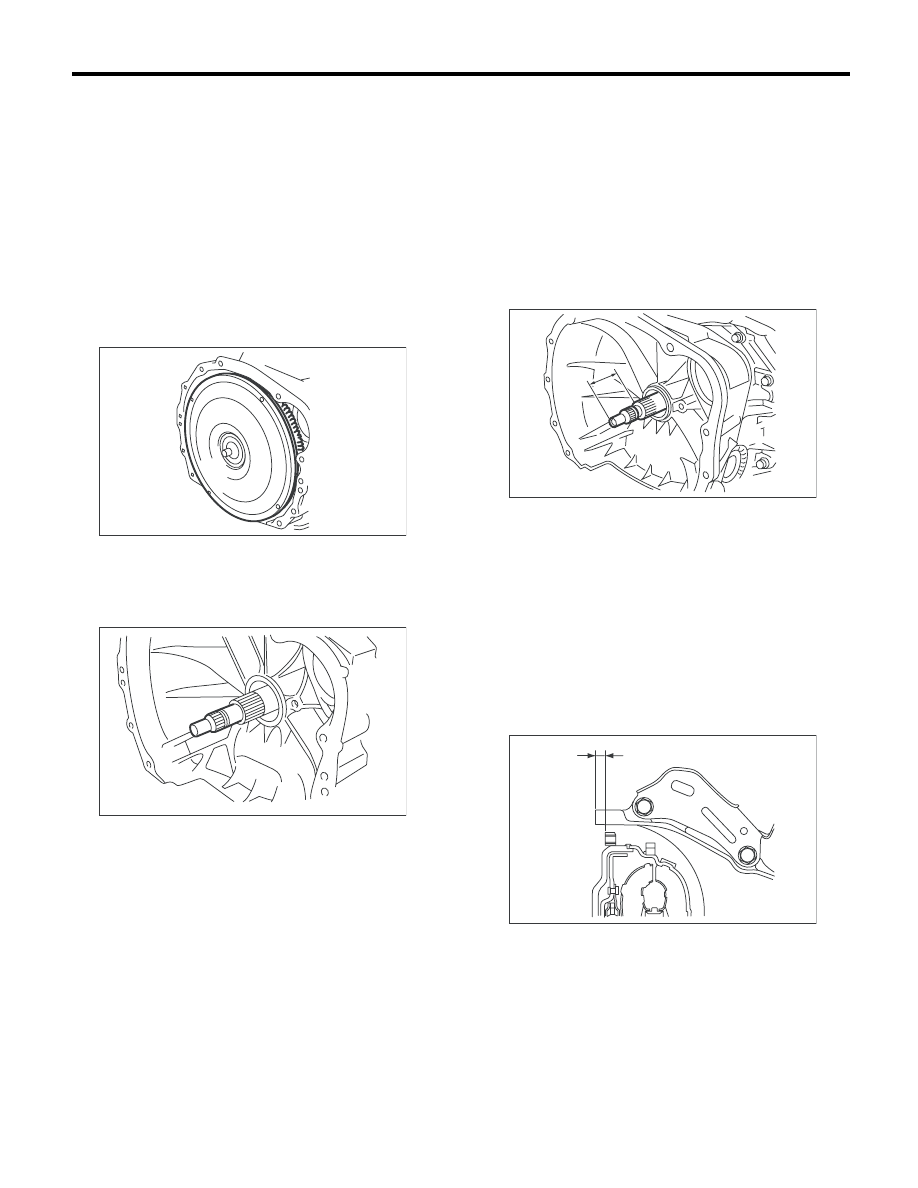

Нормальная длина входящей части A:

50 — 55 мм (1,97 — 2,17 дюйма)

4) Удерживая узел муфты гидротрансформа-
тора рукой, осторожно установите его на кор-
пус гидротрансформатора. Следите за тем,
чтобы не повредить втулку. Не касайтесь втул-
ки вала масляного насоса частью вала статора
крышки масляного насоса.
5) Медленно вращайте вал рукой, чтобы шли-
цы надежно вошли в зацепление, затем убеди-
тесь, что размер A находится в пределах за-
данного диапазона.

Размер A:

1,1 — 1,3 мм (0,043 — 0,051 дюйма)

6) Установите узел трансмиссии на автомобиль.
<См. 4AT-41, УСТАНОВКА, Узел автоматичес-
кой трансмиссии.>

C: ПРОВЕРКА

Убедитесь, что шестерня и выступающие части
узла муфты гидротрансформатора не дефор-
мированы и не повреждены.

AT-00113

AT-00114

A

AT-02384

A

AT-04450
