Subaru Impreza (2008 год). Обслуживание и эксплуатация - часть 314

EN(H4DOTC)(diag)-156

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

21 ГРУППА ЦИЛИНДРОВ №1 И №2.

Имеются ли неис-
правности в цилин-
драх №1 и №2?

Отремонтируйте
или замените неис-
правные детали.

ПРИМЕЧАНИЕ:
• Проверьте сле-
дующие позиции.

• Свеча зажи-
гания
• Топливный
инжектор
• Катушка за-
жигания
• Степень сжа-
тия

• Если никаких не-
исправностей не
найдено, проверь-
те “СИСТЕМУ УП-
РАВЛЕНИЯ ЗА-
ЖИГАНИЕМ” со
стороны цилинд-
ров №1 и №2. <См.
EN(H4DOTC)(diag)-
76, СИСТЕМА УП-
РАВЛЕНИЯ ЗА-
ЖИГАНИЕМ, Диа-
гностика неисправ-
ностей при запуске
двигателя.>

Переходите к КДН
P0171. <См.
EN(H4DOTC)(diag)-134,
КДН P0171 СЛИШКОМ
БЕДНАЯ СМЕСЬ (БАНК
1), Процедура диагности-
ки с использованием ко-
дов диагностики неис-
правностей (КДН).>

22 ГРУППА ЦИЛИНДРОВ №3 И №4.

Имеются ли неис-
правности в цилин-
драх №3 и №4?

Отремонтируйте
или замените неис-
правные детали.

ПРИМЕЧАНИЕ:
• Проверьте сле-
дующие позиции.

• Свеча зажи-
гания
• Топливный
инжектор
• Катушка за-
жигания
• Степень сжа-
тия

• Если никаких не-
исправностей не
найдено, проверь-
те “СИСТЕМУ УП-
РАВЛЕНИЯ ЗА-
ЖИГАНИЕМ” со
стороны цилинд-
ров №3 и №4. <См.
EN(H4DOTC)(diag)-
76, СИСТЕМА УП-
РАВЛЕНИЯ ЗА-
ЖИГАНИЕМ, Диа-
гностика неисправ-
ностей при запуске
двигателя.>

Переходите к КДН
P0171. <См.
EN(H4DOTC)(diag)-134,
КДН P0171 СЛИШКОМ
БЕДНАЯ СМЕСЬ (БАНК
1), Процедура диагности-
ки с использованием ко-
дов диагностики неис-
правностей (КДН).>

Шаг

Проверка

Да

Нет

EN(H4DOTC)(diag)-157

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

23 ГРУППА ЦИЛИНДРОВ №1 И №3.

Имеются ли неис-
правности в цилин-
драх №1 и №3?

Отремонтируйте
или замените не-
исправные дета-
ли.

ПРИМЕЧАНИЕ:
Проверьте следу-
ющие позиции.
• Свеча зажига-
ния
• Топливный ин-
жектор
• Степень сжатия
• Пропуск зуба
ремня ГРМ

Переходите к КДН
P0171. <См.
EN(H4DOTC)(diag)-134,
КДН P0171 СЛИШКОМ
БЕДНАЯ СМЕСЬ (БАНК
1), Процедура диагности-
ки с использованием ко-
дов диагностики неис-
правностей (КДН).>

24 ГРУППА ЦИЛИНДРОВ №2 И №4.

Имеются ли неис-
правности в цилин-
драх №2 и №4?

Отремонтируйте
или замените не-
исправные дета-
ли.

ПРИМЕЧАНИЕ:
Проверьте следу-
ющие позиции.
• Свеча зажига-
ния
• Топливный ин-
жектор
• Степень сжатия
• Пропуск зуба
ремня ГРМ

Переходите к КДН
P0171. <См.
EN(H4DOTC)(diag)-134,
КДН P0171 СЛИШКОМ
БЕДНАЯ СМЕСЬ (БАНК
1), Процедура диагности-
ки с использованием ко-
дов диагностики неис-
правностей (КДН).>

25 ЦИЛИНДРЫ В СЛУЧАЙНОМ ПОРЯДКЕ.

Отмечен ли неров-
ный холостой ход
двигателя?

Переходите к КДН
P0171. <См.
EN(H4DOTC)(diag)
-134, КДН P0171
СЛИШКОМ БЕД-
НАЯ СМЕСЬ
(БАНК 1), Проце-
дура диагностики
с использованием
кодов диагностики
неисправностей
(КДН).>

Отремонтируйте или за-
мените неисправные де-
тали.

ПРИМЕЧАНИЕ:
Проверьте следующие
позиции.
• Свеча зажигания
• Топливный инжектор
• Степень сжатия

Шаг

Проверка

Да

Нет

EN(H4DOTC)(diag)-158

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

AL:КДН P0327 НИЗКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ ДАТЧИКА ДЕТОНАЦИИ

1 (БАНК 1 ИЛИ ЕДИНСТВЕННЫЙ ДАТЧИК)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Плохие ходовые характеристики.
• Возникает детонация.

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DOTC)(diag)-54, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DOTC)(diag)-46, ПОРЯДОК РАБОТЫ, Режим проверки.>

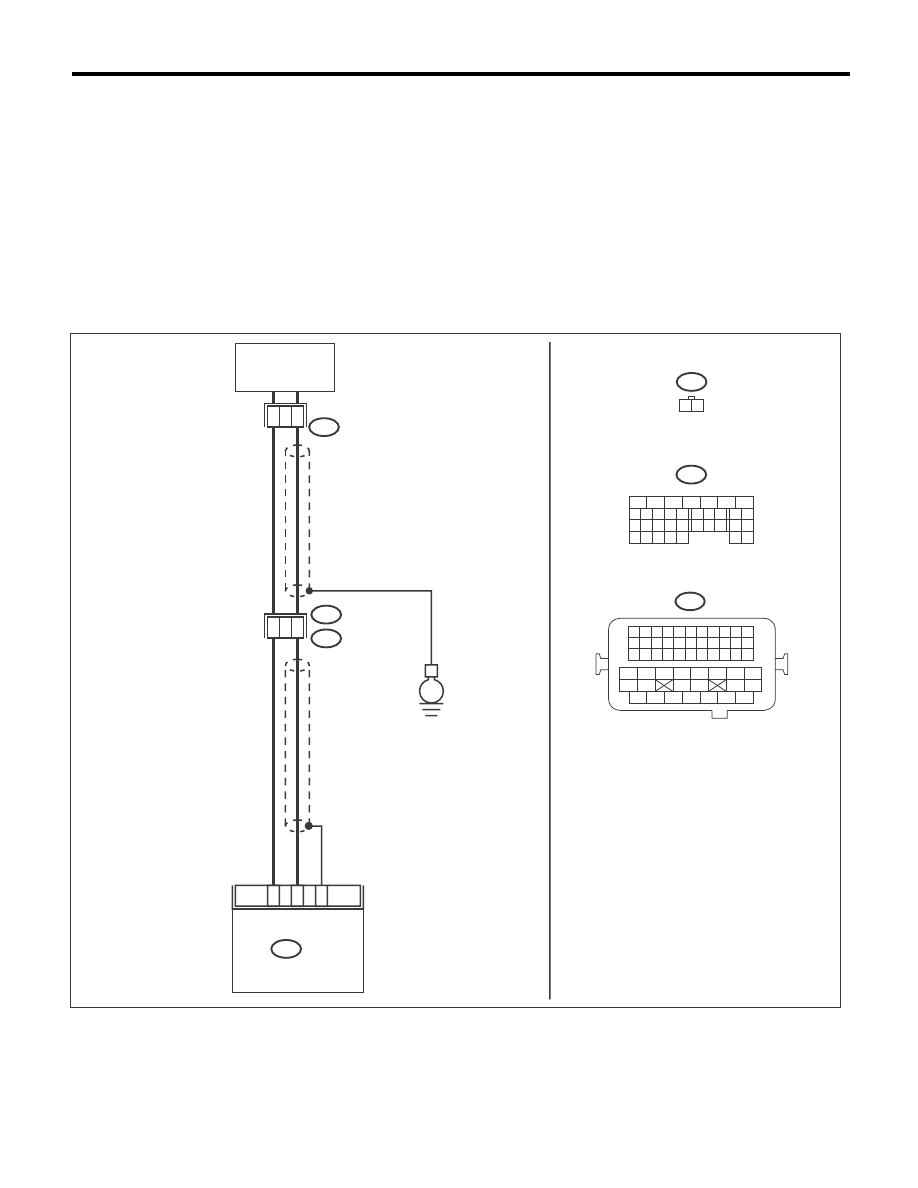

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-05856

15

25

29

1

2

4

6

ECM

B134

B21

E2

E14

E

ДАТЧИК

ДЕТОНАЦИИ

E14

B134

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17

18 19 20 21

33 34

29

32

30 31

1 2

B21

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

35

34

37

36

39

38

41

40

43

42

44

45

47

46

49

48

51

50

53

52

54

EN(H4DOTC)(diag)-159

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И ДАТ-
ЧИКОМ ДЕТОНАЦИИ.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Отсоедините разъемы от ECM.
3) Измерьте сопротивление между разъемами
ECM.

Разъем и клемма

(B134) № 15 — (B134) № 29:

Сопротивление составляет
600 кОм или более?

Переходите к ша-
гу 2.

Устраните плохой
контакт в разъеме
ECM.

2

ПРОВЕРКА ДАТЧИКА ДЕТОНАЦИИ.
1) Отсоедините разъем от датчика детонации.
2) Измерьте сопротивление между клеммами
датчика детонации.

Клеммы

№ 1 — № 2:

Сопротивление составляет
600 кОм или более?

Замените датчик
детонации. <См.
FU(H4DOTC)-30,
Датчик детона-
ции.>

Устраните неис-
правность в провод-
ке и разъеме.

ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следующее:
• Разрыв цепи в
проводке между
ECM и датчиком де-
тонации
• Плохой контакт в
разъеме датчика де-
тонации
• Плохой контакт в
соединительном
разъеме
