CO(H4DOTC)-18

Термостат

СИСТЕМА ОХЛАЖДЕНИЯ

5. Термостат

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Поднимите автомобиль на подъемнике.
3) Снимите нижний кожух.
4) Полностью слейте охлаждающую жидкость
двигателя.
<См. CO(H4DOTC)-14, СЛИВ ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ ДВИГАТЕЛЯ, ЗАМЕНА, Охлаждаю-
щая жидкость двигателя.>
5) Отсоедините выпускной шланг радиатора от
крышки термостата.

6) Снимите крышку термостата, а затем сними-
те прокладку и термостат.

B: УСТАНОВКА

1) Установите прокладку на термостат.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.
2) Установите термостат и крышку термостата.

ПРИМЕЧАНИЕ:
Детали устанавливаются направляющим штырь-
ком вверх.

Момент затяжки:

12 Нм (1,2 кгс-м, 8,9 фунт-сила-фут)

3) Присоедините выпускной шланг радиатора к
крышке термостата.
4) Установите нижний кожух.
5) Опустите автомобиль.
6) Залейте охлаждающую жидкость двигателя.
<См. CO(H4DOTC)-14, ЗАЛИВКА ОХЛАЖДАЮ-
ЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ, ЗАМЕНА, Ох-
лаждающая жидкость двигателя.>

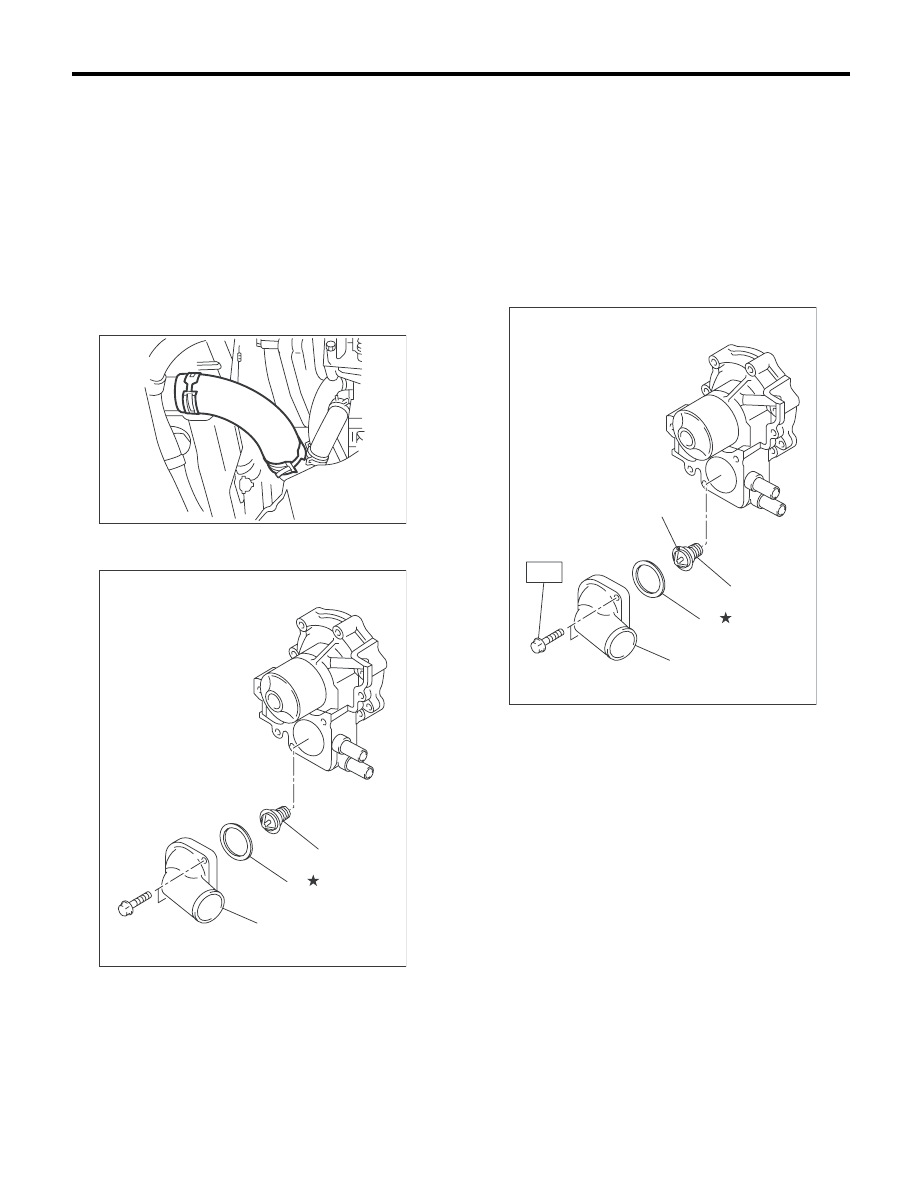

(A) Крышка термостата

(B) Прокладка

(C) Термостат

CO-02124

CO-02336

(A)

(C)

(B)

(A) Крышка термостата

(B) Прокладка

(C) Термостат

(D) Направляющий штырек

CO-02337

(A)

T

(B)

(C)

(D)

CO(H4DOTC)-19

Термостат

СИСТЕМА ОХЛАЖДЕНИЯ

C: ПРОВЕРКА

Замените термостат, если клапан не закрыва-
ется полностью при температуре окружающей
среды или если следующие проверки дадут не-
удовлетворительные результаты.
• Метод проверки
Погрузите термостат и термометр в воду. Пос-
тепенно поднимайте температуру воды, и из-
меряйте температуру и подъем клапана в мо-
мент, когда клапан начинает открываться и
когда он откроется полностью. При проведе-
нии проверки, перемешивайте воду для равно-
мерного распределения температуры. Изме-
ренные значения должны соответствовать
техническим характеристикам.

ПРИМЕЧАНИЕ:

• Перед тем, как измерять подъем клапана,
оставьте термостат в кипящей воде на пять
минут или более.
• Удерживайте термостат при помощи про-
волоки или подобным образом, чтобы избе-
жать его контакта с дном емкости.

Начало открытия:

76 — 80°C (169 — 176°F)

Полное открытие:

91°C (196°F)

Полный подъем клапана:

9,0 мм (0,354 дюйма) или более

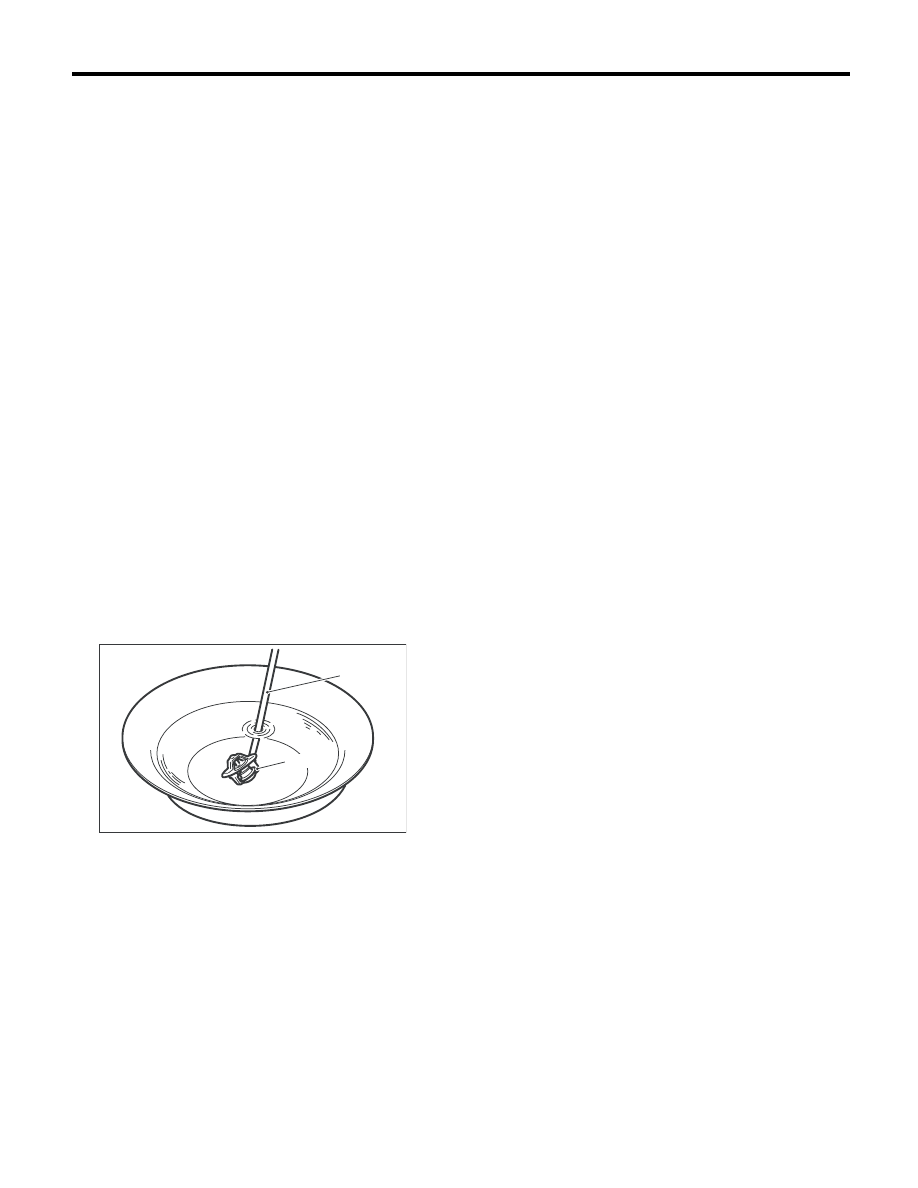

(A) Термометр

(B) Термостат

CO-00033

( A )

( B )

CO(H4DOTC)-20

Радиатор

СИСТЕМА ОХЛАЖДЕНИЯ

6. Радиатор

A: СНЯТИЕ

ОСТОРОЖНО:
Радиатор находится под давлением. Перед
тем, как начать работать с радиатором, дож-
дитесь охлаждения двигателя.
1) Установите автомобиль на подъемник.
2) Отсоедините провод массы от аккумулятора.

3) Поднимите автомобиль на подъемнике.
4) Снимите нижний кожух.
5) Полностью слейте охлаждающую жидкость
двигателя. <См. CO(H4DOTC)-14, СЛИВ ОХ-
ЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ, ЗА-
МЕНА, Охлаждающая жидкость двигателя.>

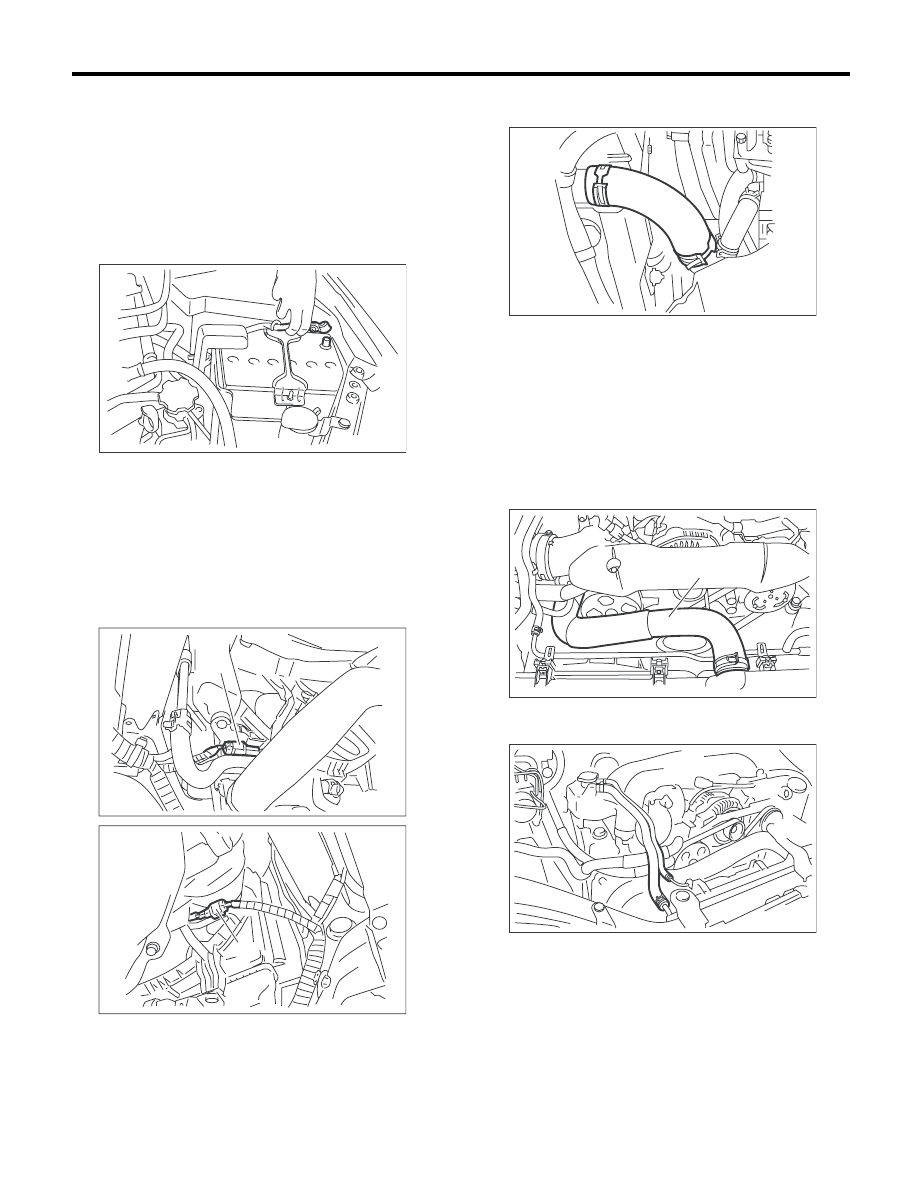

6) Отсоедините разъемы электродвигателя ос-
новного вентилятора радиатора (A) и электро-
двигателя вспомогательного вентилятора (B).

7) Отсоедините выпускной шланг радиатора от
крышки термостата.

8) Опустите автомобиль.
9) Снимите воздухозаборный короб.
<См. IN(H4DOTC)-10, СНЯТИЕ, Воздухозабор-
ный короб.>
10) Отсоедините переливной шланг.
11) Снимите расширительный бачок.
<См. CO(H4DOTC)-28, СНЯТИЕ, Расширитель-
ный бачок.>
12) Отсоедините от радиатора впускной шланг
радиатора (А).

13) Отсоедините от радиатора два шланга за-
правочного бачка охлаждающей жидкости.

IN-00203

(A)

CO-02366

(B)

CO-02367

CO-02124

CO-02368

(A)

CO-00256

CO(H4DOTC)-21

Радиатор

СИСТЕМА ОХЛАЖДЕНИЯ

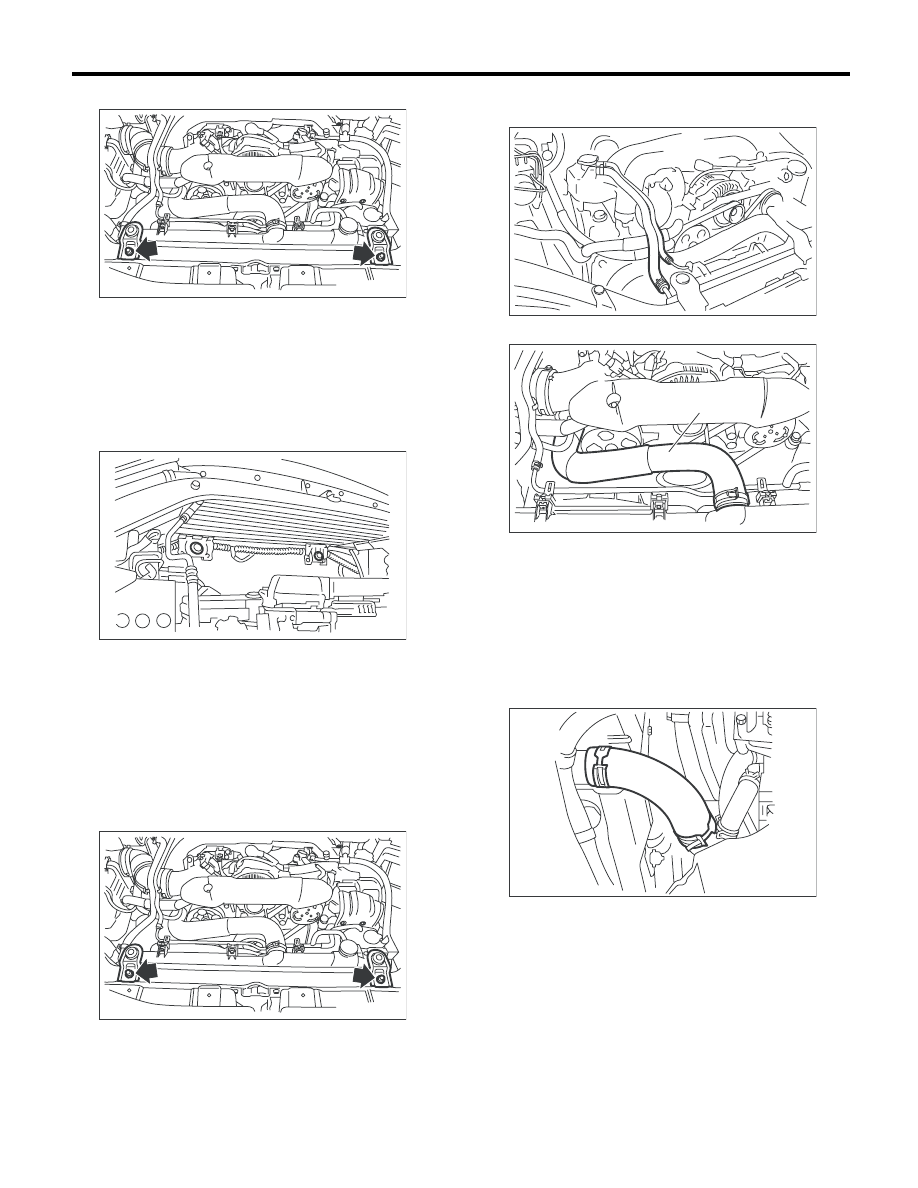

14) Снимите верхние кронштейны радиатора.

15) Поднимая радиатор вверх, сдвиньте его
влево.
16) Поднимите радиатор вверх и снимите его с
автомобиля.

B: УСТАНОВКА

1) Установите нижнюю подушку радиатора в
отверстие на нижнем кронштейне радиатора.

2) Установите радиатор на автомобиль.

ПРИМЕЧАНИЕ:
Штыри на нижней стороне радиатора должны
попасть в нижние подушки радиатора со сторо-
ны кузова.
3) Установите верхние кронштейны радиатора
и затяните болты.

Момент затяжки:

12 Нм (1,2 кгс-м, 8,9 фунт-сила-фут)

4) Присоедините к радиатору два шланга за-
правочного бачка охлаждающей жидкости.

5) Присоедините впускной шланг радиатора (А).

6) Установите расширительный бачок.
<См. CO(H4DOTC)-28, УСТАНОВКА, Расшири-
тельный бачок.>
7) Присоедините переливной шланг.
8) Установите воздухозаборный короб.
<См. IN(H4DOTC)-10, УСТАНОВКА, Воздухоза-
борный короб.>
9) Поднимите автомобиль на подъемнике.
10) Присоедините выпускной шланг радиатора.

CO-02370

CO-00041

CO-02370

CO-00256

CO-02368

(A)

CO-02124
