ME(H4DOTC)-68

Головка блока цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

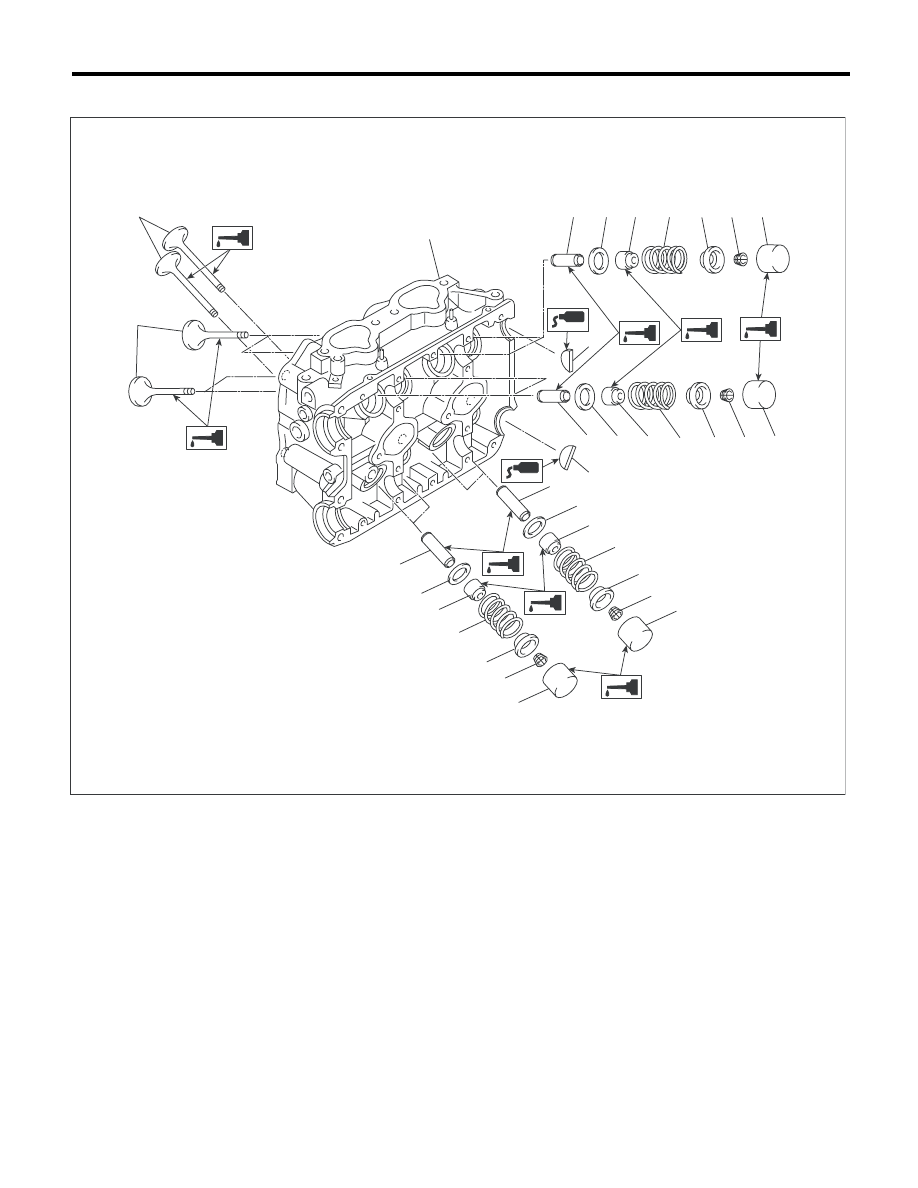

D: СБОРКА

(1)

Выпускной клапан

(6)

Клапанная пружина

(11)

Направляющая втулка впускно-
го клапана

(2)

Впускной клапан

(7)

Фиксатор

(12)

Направляющая втулка выпуск-
ного клапана

(3)

Головка блока цилиндров

(8)

Замок фиксатора

(13)

Заглушка

(4)

Седло клапанной пружины

(9)

Толкатель клапана





(5)

Маслосъемный колпачок впуск-
ного клапана

(10)

Маслосъемный колпачок вы-
пускного клапана





ME-03157

(3)

(1)

(2)

(11)

(4)

(5)

(6)

(7)

(8)

(9)

(11)

(12)

(12)

(10)

(4)

(4)

(5)

(6)

(6)

(7)

(7)

(8)

(8)

(9)

(9)

(10)

(4)

(6)

(7)

(8)

(9)

(13)

(13)

ME(H4DOTC)-69

Головка блока цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

1) Установите клапанную пружину и клапан.

(1) Нанесите на шток каждого клапана мо-
торное масло и вставьте клапан в направ-
ляющую втулку клапана.

ПРИМЕЧАНИЕ:
При вставке клапана в направляющую втулку
клапана, будьте очень осторожны, чтобы не
повредить кромку маслосъемного колпачка.

(2) Установите головку блока цилиндров на
специальный инструмент ST1.

ST1

498267600

СТОЛ ГОЛОВКИ БЛОКА
ЦИЛИНДРОВ

(3) Установите клапанную пружину и фик-
сатор.

ПРИМЕЧАНИЕ:
Будьте внимательны, чтобы установить кла-
панную пружину в седло на головке блока ци-
линдров концом с закрытым витком.

(4) Установите специальный инструмент ST2
на клапанную пружину.

ST2

499718000

СЪЕМНИК КЛАПАННЫХ
ПРУЖИН

(5) Сожмите клапанную пружину и вставьте
замок фиксатора клапанной пружины
(6) После установки слегка ударьте по фик-
саторам клапанной пружины пластиковым
молотком для лучшей посадки.

2) Нанесите масло на поверхность толкателя
клапана.
3) Установите толкатель клапана.

E: ПРОВЕРКА

1. ГОЛОВКА БЛОКА ЦИЛИНДРОВ

1) Проверьте на предмет трещин или повреж-
дений. На важных участках для поиска трещин
используйте метод проникающих жидкостей
Убедитесь, что на поверхности установки про-
кладки отсутствуют следы утечек газа или
жидкости.

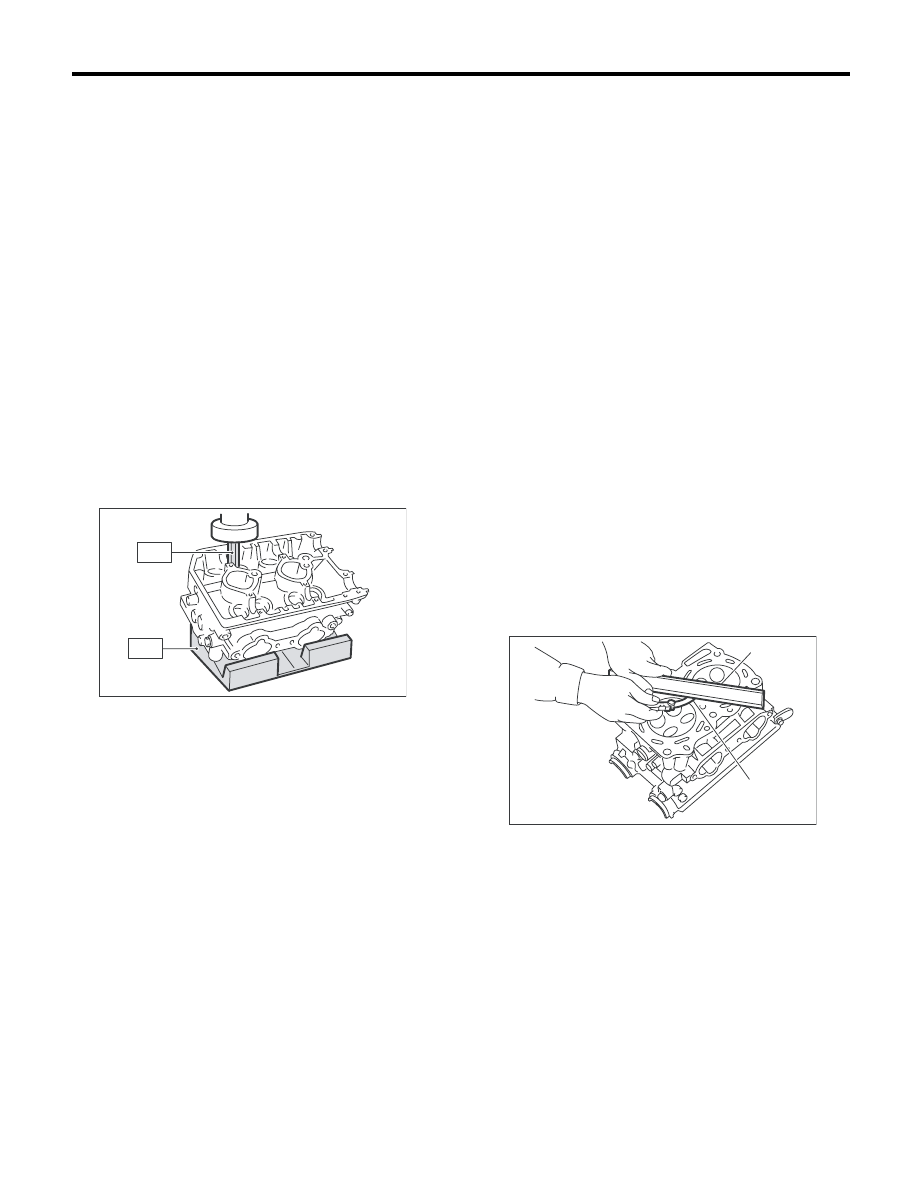

2) Измерьте искривление поверхности головки
блока цилиндров, сопрягаемой с блоком цилин-
дров при помощи поверочной линейки (A) и щу-
па толщины (B).
Если искривление превышает предельное зна-
чение, перешлифуйте поверхность на плос-
кошлифовальном станке.

Предельное искривление:

0,035 мм (0,0014 дюйма)

Предел шлифовки:

0,3 мм (0,012 дюйма)

Номинальная высота головки блока цилин-
дров:

127,5 мм (5,02 дюйма)

ПРИМЕЧАНИЕ:
Неравномерный момент затяжки болтов голо-
вки блока цилиндров может привести к ее ис-
кривлению. При сборке обратите особое вни-
мание на равномерность момента затяжки.

ME-03142

ST1

ST2

ME-00126

(A)

(B)

ME(H4DOTC)-70

Головка блока цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

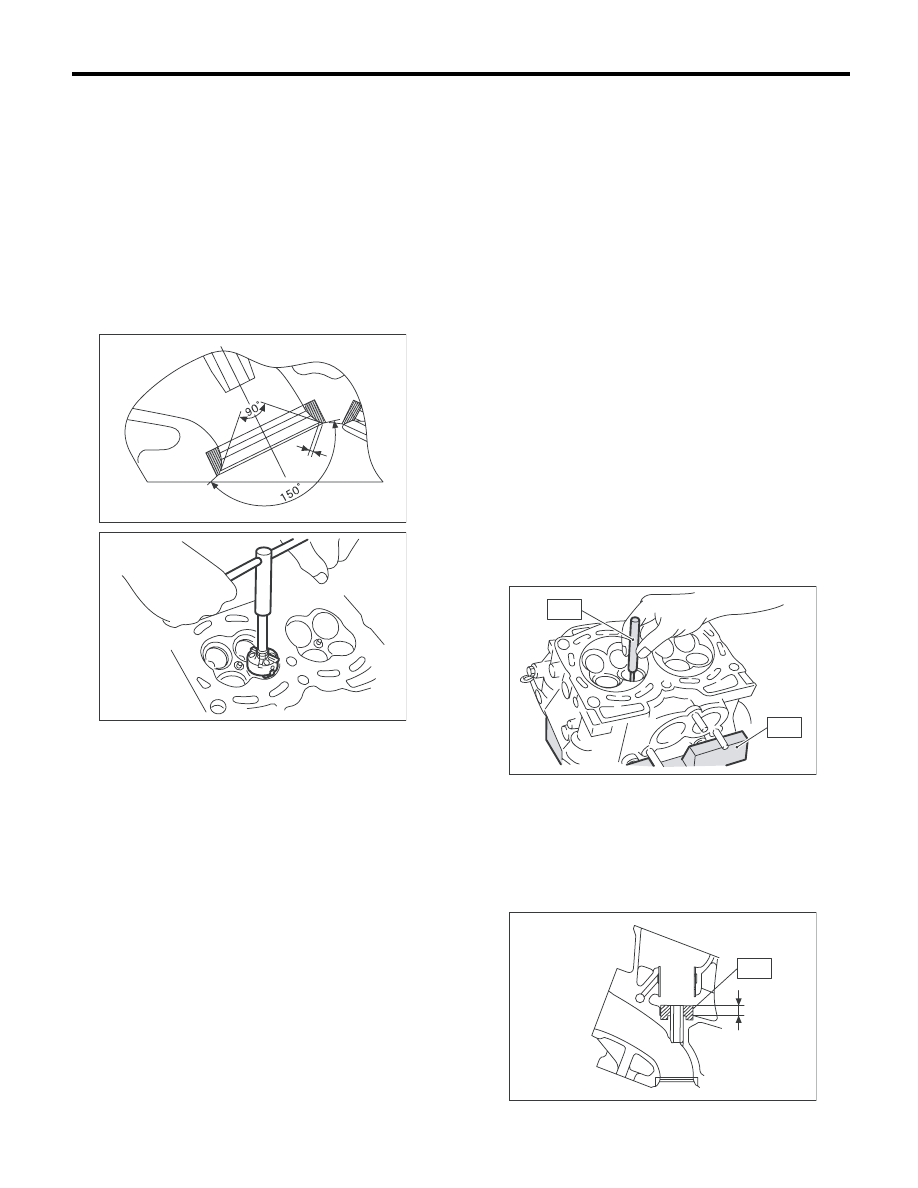

2. СЕДЛО КЛАПАНА

Проверьте седла впускного и выпускного кла-
панов и исправьте контактные поверхности
при помощи развертки седла клапана в том
случае, если они повреждены или если замене-
ны направляющие втулки клапанов.

Ширина седла клапана W:

Номинальное значение

Впускной

0,6 — 1,4 мм (0,024 — 0,055 дюйма)

Выпускной

1,2 — 1,8 мм (0,047 — 0,071 дюйма)

3. НАПРАВЛЯЮЩАЯ ВТУЛКА КЛАПАНА

1) Проверьте зазор между направляющей
втулкой и штоком клапана. Зазор можно про-
верить относительным измерением внешнего
диаметра штока клапана при помощи микро-
метра и внутреннего диаметра направляющей
втулки клапана при помощи нутромера.

Зазор между направляющей втулкой и што-
ком клапана:

Номинальное значение

Впускной

0,030 — 0,057 мм (0,0012 — 0,0022 дюйма)

Выпускной

0,040 — 0,067 мм (0,0016 — 0,0026 дюйма)

2) Если зазор между направляющей втулкой
клапана и штоком не соответствует номиналь-
ному значению, замените направляющую втул-
ку клапана или сам клапан, в зависимости от
того, износ или повреждение какой детали
больше. Следующая процедура представляет
замену направляющей втулки клапана.
Внутренний диаметр направляющей втулки
клапана:

6,000 — 6,012 мм (0,2362 — 0,2367 дюйма)

Внешние диаметры штока клапана:

Впускной

5,955 — 5,970 мм (0,2344 — 0,2350 дюйма)

Выпускной

5,945 — 5,960 мм (0,2341 — 0,2346 дюйма)

(1) Установите головку блока цилиндров на
специальный инструмент ST1 камерой сгора-
ния вверх, так, чтобы направляющие втулки
клапанов совпадали с отверстиями в ST1.
(2) Вставьте специальный инструмент ST2 в
направляющую втулку клапана и запрес-
суйте ее вниз, удаляя направляющую втул-
ку клапана.

ST1

498267600

СТОЛ ГОЛОВКИ БЛОКА
ЦИЛИНДРОВ

ST2

499767200

СЪЕМНИК НАПРАВЛЯЮ-
ЩИХ ВТУЛОК КЛАПАНОВ

(3) Переверните головку блока цилиндров
верхней стороной вниз и разместите специ-
альный инструмент так, как показано на ри-
сунке.

ST

18251AA020

ПРИСПОСОБЛЕНИЕ ДЛЯ
РЕГУЛИРОВКИ НАПРАВЛЯ-
ЮЩИХ ВТУЛОК КЛАПАНОВ

ME-00127

W

ME-00287

ME-00128

ST1

ST2

ST

L

ME-00757

ME(H4DOTC)-71

Головка блока цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

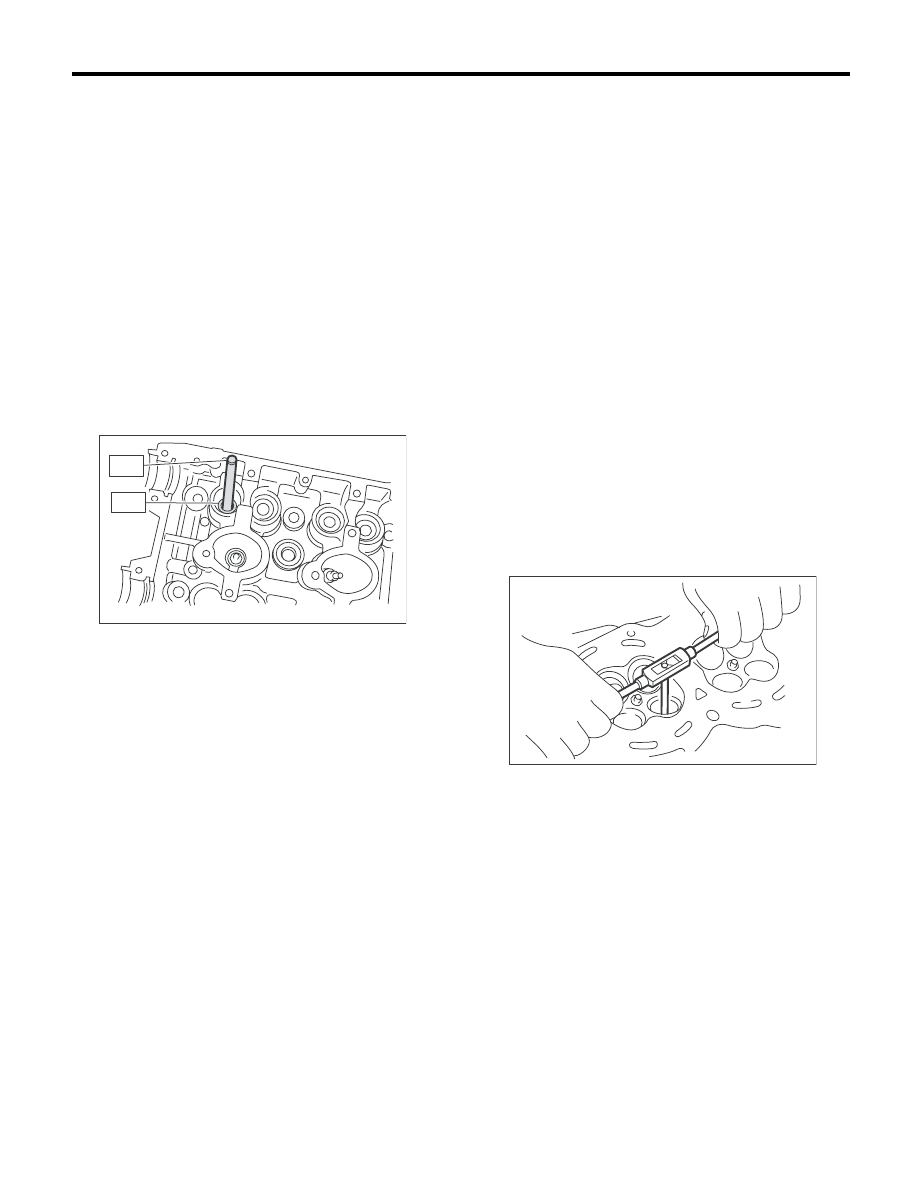

(4) Перед установкой новой направляющей
втулки клапана, убедитесь, что на внутрен-
ней поверхности отверстий направляющих
втулок клапанов в головке блока цилинд-
ров нет царапин или других повреждений.
(5) Поместите новую направляющую втулку
клапана, покрытую достаточным количест-
вом масла, в головку блока цилиндров и
вставьте в нее специальный инструмент
ST1. Запрессуйте ее, пока верхний торец
направляющей втулки клапана не встанет
заподлицо с верхней поверхностью специ-
ального инструмента ST2.

ST1

499767200

СЪЕМНИК НАПРАВЛЯЮ-
ЩИХ ВТУЛОК КЛАПАНОВ

ST2

18251AA020

ПРИСПОСОБЛЕНИЕ ДЛЯ
РЕГУЛИРОВКИ НАПРАВ-
ЛЯЮЩИХ ВТУЛОК КЛА-
ПАНОВ

(6) Проверьте выступание направляющей
втулки клапана.

Выступание направляющей втулки клапана L:

15,8 — 16,2 мм (0,622 — 0,638 дюйма)

(7) Разверните внутреннюю часть направ-
ляющей втулки клапана при помощи специ-
ального инструмента. Установите специ-
альный инструмент на направляющую втул-
ку клапана и медленно поворачивайте
специальный инструмент, слегка нажимая
на него. Вытащите специальный инстру-
мент, вращая его по часовой стрелке.

ПРИМЕЧАНИЕ:
• При разворачивании нанесите на специаль-
ный инструмент моторное масло.
• В случае повреждения внутренней поверх-
ности направляющей втулки клапана, конец
специального инструмента необходимо слегка
поправить на заточном станке.
• Если внутренняя поверхность направляю-
щей втулки клапана становится гладкой и
блестящей, а специальный инструмент не сни-
мает с нее стружку, используйте новый специ-
альный инструмент или исправьте старый.
ST

499767400

РАЗВЕРТКА ДЛЯ НАПРАВЛЯ-
ЮЩИХ ВТУЛОК КЛАПАНОВ

(8) После разворачивания, очистите направ-
ляющую втулку клапана, чтобы удалить
стружку.
(9) Проверьте условия контакта между кла-
паном и седлом клапана после замены на-
правляющей втулки клапана.

ME-00130

ST1

ST2

ME-00294
