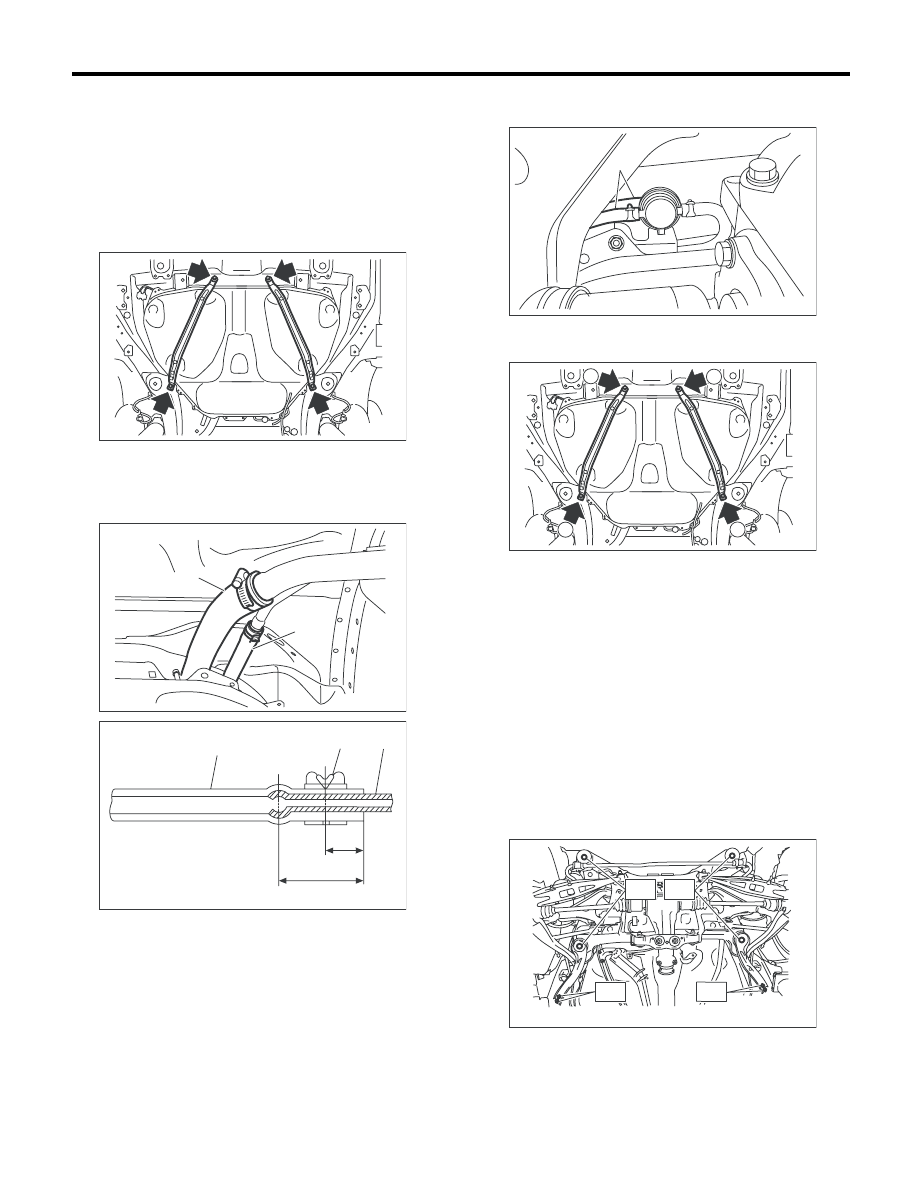

FU(H4DOTC)-54

Топливный бак

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

B: УСТАНОВКА

1) Подоприте топливный бак трансмиссионным
домкратом, установите топливный бак на мес-
то и временно затяните болты бандажа топ-
ливного бака.

ВНИМАНИЕ:
Для выполнения этой работы необходим
помощник.

2) Надежно вставьте шланг заправочной гор-
ловины (A) и вентиляционный шланг (B) в ука-
занные позиции, а затем установите хомут и
зажим как показано на рисунке.

3) Присоедините шланг двухходового клапана
(A) к двухходовому клапану.

4) Затяните болты бандажа топливного бака в
порядке, указанном на рисунке.

Момент затяжки:

33 Нм (3,4 кгс-м, 24,3 фунт-сила-фут)

5) Установите узел задней подвески.

ВНИМАНИЕ:
Для выполнения этой работы необходим
помощник.

(1) Подоприте задний дифференциал транс-
миссионным домкратом.
(2) Подоприте узел задней подвески и затя-
ните болты, которые крепят узел задней
подвески к кузову.

Момент затяжки:

T1: 70 Нм (7,1 кгс-м, 51,6 фунт-сила-фут)
T2: 200 Нм (20,4 кгс-м, 147,5 фунт-сила фут)

(1) Шланг

(2) Зажим или хомут

(3) Трубка

FU-03282

FU-03360

(A)

(B)

FU-00104

( 1 )

( 2 )

( 3 )

L

L/2

FU-03281

(A)

FU-03408

3

1

2

4

FU-03440

T2

T2

T2

T2

T2

T2

T2

T2

T1

T2

T2

T1

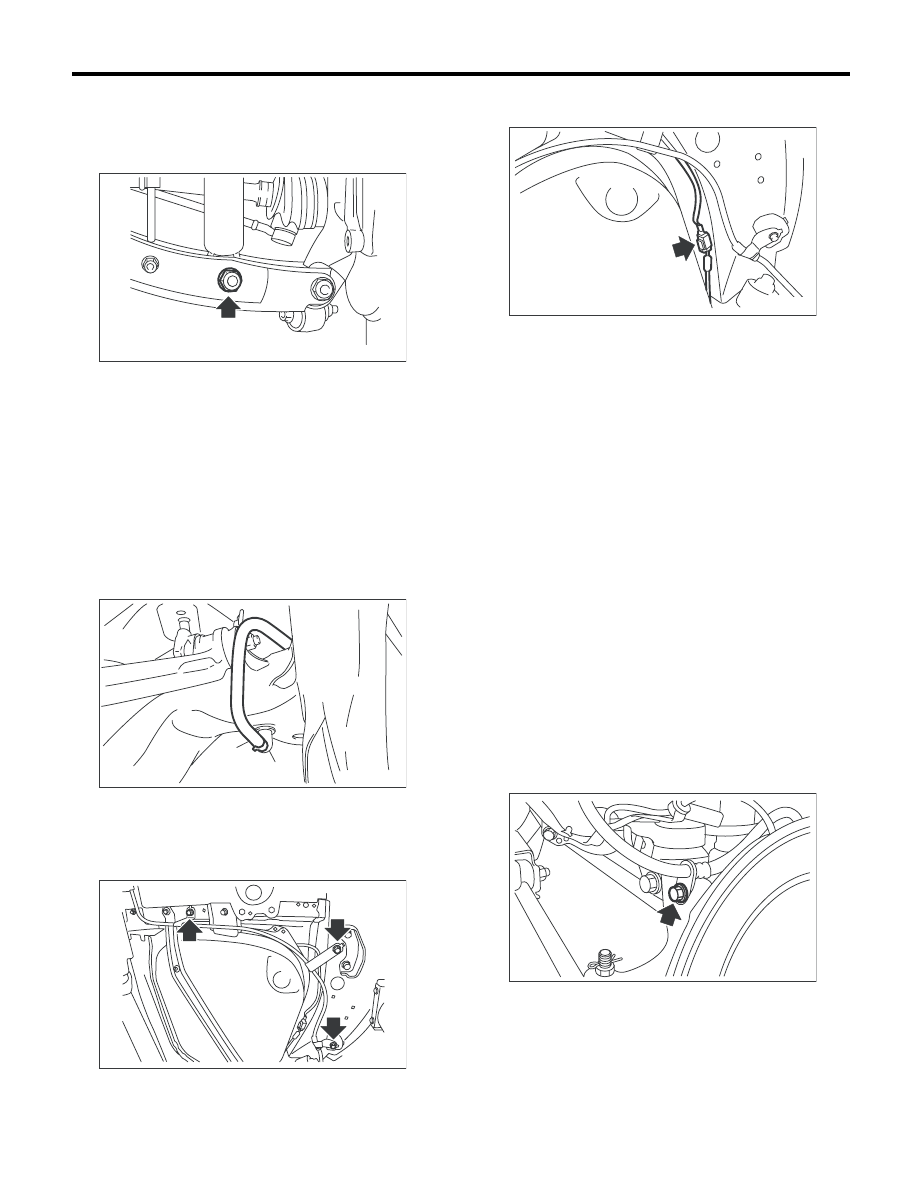

FU(H4DOTC)-55

Топливный бак

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

(3) Затяните болты, которые крепят задний
амортизатор к рычагу задней подвески.

Момент затяжки:

120 Нм (12,2 кгс-м, 88,5 фунт-сила фут)

6) Установите задний датчик высоты автомо-
биля (модели с автоматической регулировкой
уровня светового пучка фар, только с левой
стороны).

Момент затяжки:

7,5 Нм (0,8 кгс-м, 5,5 фунт-сила-фут)

7) Установите разъем заднего датчика высоты
автомобиля. (модели с автоматической регули-
ровкой уровня светового пучка фар, только с
левой стороны)
8) Присоедините шланг продувки адсорбера
(B) к соединителю продувки адсорбера (A).

9) Затяните болты, которые крепят хомут тро-
са стояночного тормоза.

Момент затяжки:

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

10) Подключите разъем к датчику скорости
заднего колеса системы ABS.

11) Установите теплозащитный экран.

Момент затяжки:

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

12) Установите щиток топливного бака.

Момент затяжки:

Гайка: 9 Нм (0,9 кгс-м, 6,6 фунт-сила-фут)
Болт: 18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

13) Установите карданный вал. <См. DS-11,
УСТАНОВКА, Карданный вал.>
14) Установите заднюю выхлопную трубу.
<См. EX(H4DOTC)-12, УСТАНОВКА, Задняя
выхлопная труба.>
15) Опустите автомобиль.
16) Присоедините трос стояночного тормоза к
узлу стояночного тормоза. <См. PB-7, УСТА-
НОВКА, Узел стояночного тормоза (задний
дисковый тормоз).>
17) Установите суппорт заднего тормоза.
<См. BR-27, УСТАНОВКА, Узел заднего диско-
вого тормоза.>
18) Затяните болты, которые крепят кронш-
тейн заднего тормозного шланга.

Момент затяжки:

33 Нм (3,4 кгс-м, 24,3 фунт-сила-фут)

FU-03359

FU-03298

(A)

(B)

FU-03278

FU-03277

FU-03276

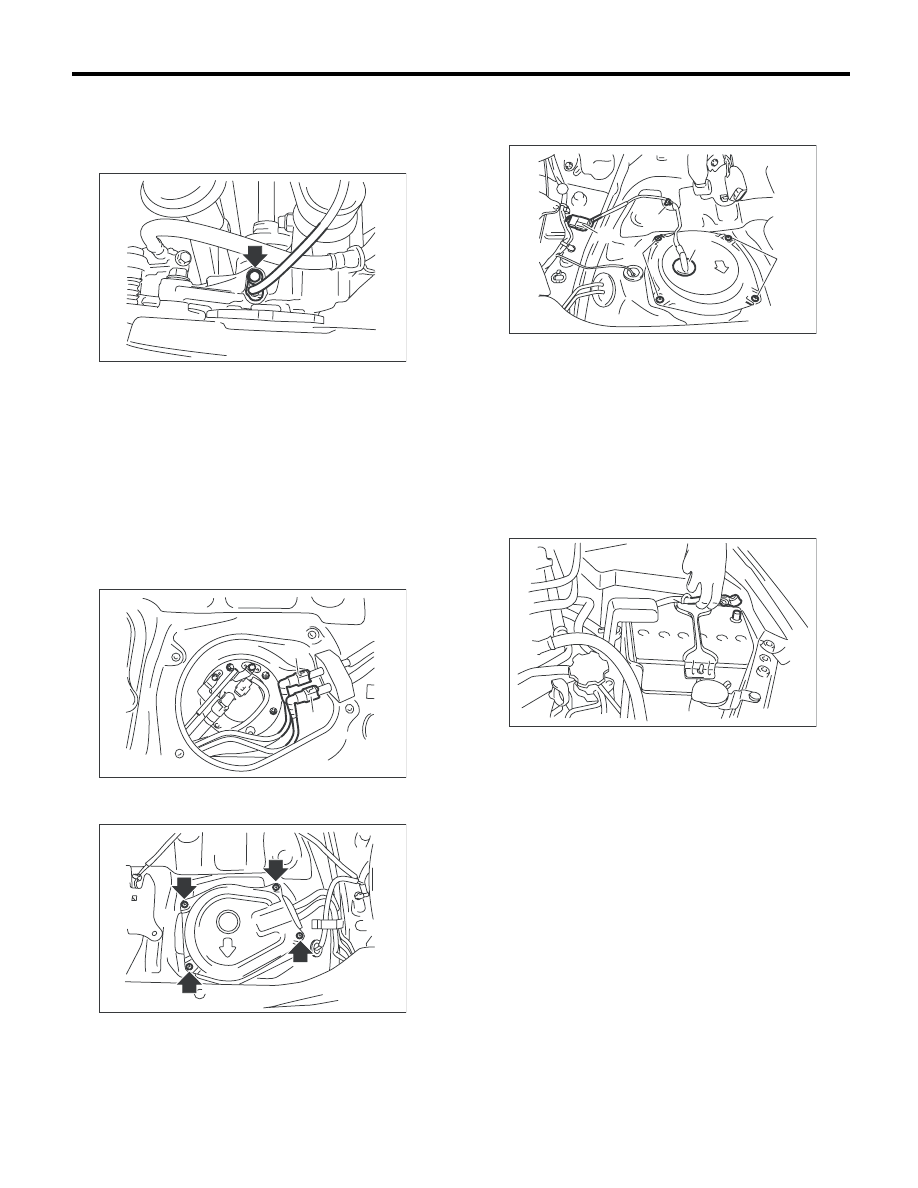

FU(H4DOTC)-56

Топливный бак

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

19) Установите датчик скорости заднего коле-
са системы ABS на основание задней ступицы.

Момент затяжки:

7,5 Нм (0,8 кгс-м, 5,5 фунт-сила-фут)

20) Установите задние колеса.

Момент затяжки:

100 Нм (10,2 кгс-м, 73,8 фунт-сила-фут)

21) Соедините быстроразъемный соединитель
трубки подачи топлива (A) и трубки возврата
топлива (B). <См. FU(H4DOTC)-69, УСТАНОВ-
КА, Магистрали подачи, возврата и отвода па-
ров топлива.>

ПРИМЕЧАНИЕ:
При соединении будьте осторожны, чтобы не
перепутать подающую и обратную стороны.

22) Установите крышку сервисного отверстия
вспомогательного датчика уровня топлива.

23) Установите крышку сервисного отверстия
топливного насоса, и установите соединитель
и зажим.

24) Установите заднее сиденье.
25) Установите предохранитель топливного
насоса в главный блок предохранителей.
26) Присоедините провод массы к аккумулято-
ру.

27) Проверьте углы установки колес и отрегу-
лируйте при необходимости.
28) Проведите повторную инициализацию сис-
темы автоматической регулировки уровня све-
тового пучка фар. (модели с автоматической
регулировкой уровня светового пучка фар)
<См. LI-16, ПРОЦЕДУРА, Система автомати-
ческой регулировки уровня светового пучка
фар.>

C: ПРОВЕРКА

1) Проверьте, нет ли на топливном баке отвер-
стий, трещин либо иных повреждений.
2) Убедитесь в отсутствии трещин на топлив-
ных шлангах и топливных трубках, а также про-
верьте, чтобы их соединения были затянуты.

FU-03357

FU-03356

(B)

(A)

FU-03355

(A) Соединитель

(B) Зажим

(C) Болт

(D) Проходная изолирующая втулка

FU-03354

(A)

(B)

(C)

(C)

(D)

IN-00203

FU(H4DOTC)-57

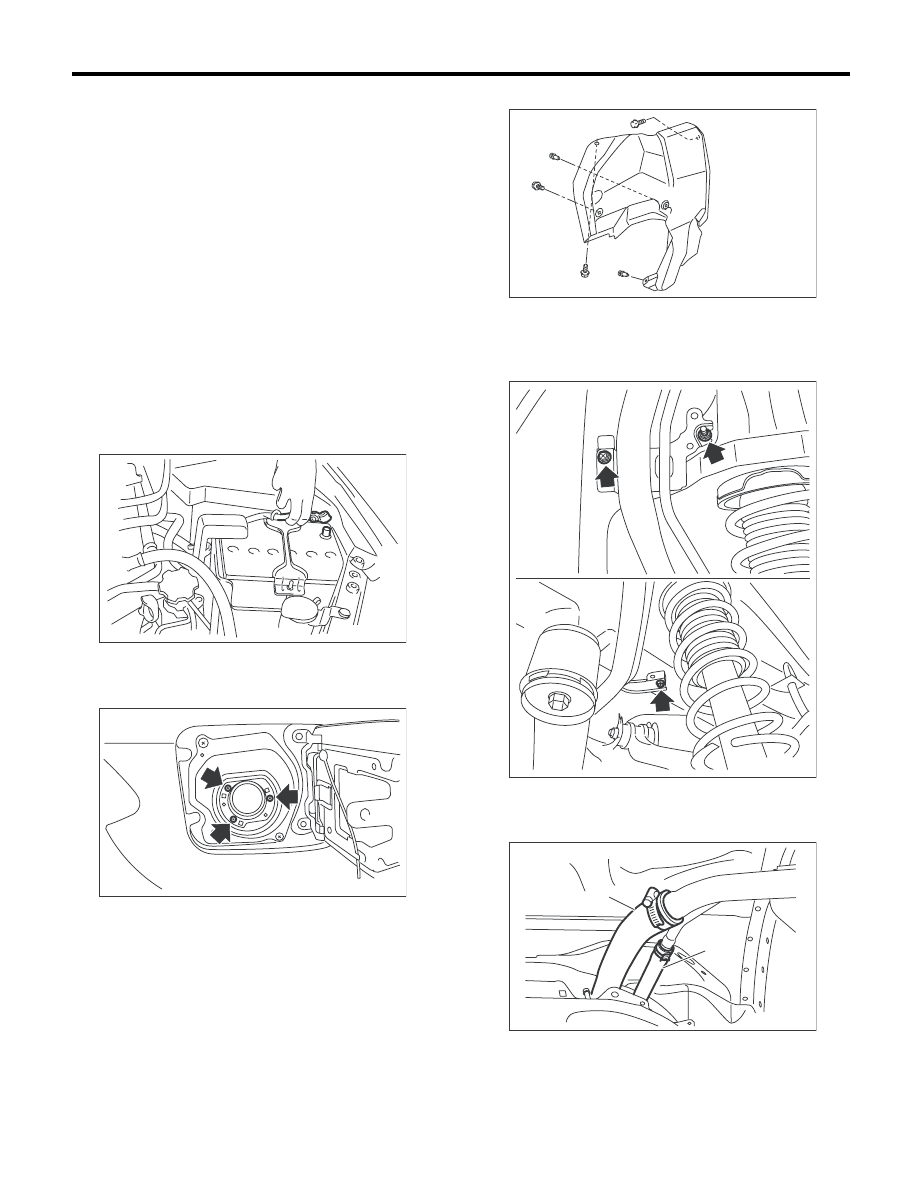

Заправочная труба

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

25.Заправочная труба

A: СНЯТИЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки “ЗА-
ПРЕЩАЕТСЯ ПОЛЬЗОВАТЬСЯ ОТКРЫТЫМ
ОГНЕМ”.

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.
1) Установите автомобиль на подъемник.
2) Снимите давление в топливной системе.
<См. FU(H4DOTC)-49, СНЯТИЕ ДАВЛЕНИЯ В
ТОПЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топли-
во.>
3) Слейте топливо из топливного бака.
<См. FU(H4DOTC)-49, СЛИВ ТОПЛИВА (ПРИ
ПОМОЩИ SUBARU SELECT MONITOR), ПРО-
ЦЕДУРА, Топливо.>
4) Отсоедините провод массы от аккумулятора.

5) Откройте лючок заправочной горловины и
снимите крышку с горловины.
6) Отверните винты, которые крепят прокладку.

7) Снимите правое заднее колесо.
8) Поднимите автомобиль на подъемнике.

9) Снимите щиток заправочной трубы.

10) Снимите задний подрамник. <См. RS-17,
СНЯТИЕ, Задний подрамник.>
11) Отверните болты, которые крепят кронш-
тейн заправочной трубы к кузову.

12) Отсоедините шланг заправочной горлови-
ны (А) и вентиляционный шланг(В) от узла за-
правочной трубы.

13) Снимите заправочную трубу, выводя ее
под автомобиль.

IN-00203

FU-03284

FU-03361

FU-03300

FU-03360

(A)

(B)
