EN(H4DO)(diag)-180

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

2. МОДЕЛЬ С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Двигатель не запускается.

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DO)(diag)-50, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DO)(diag)-43, ПОРЯДОК РАБОТЫ, Режим проверки.>.

EN(H4DO)(diag)-181

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

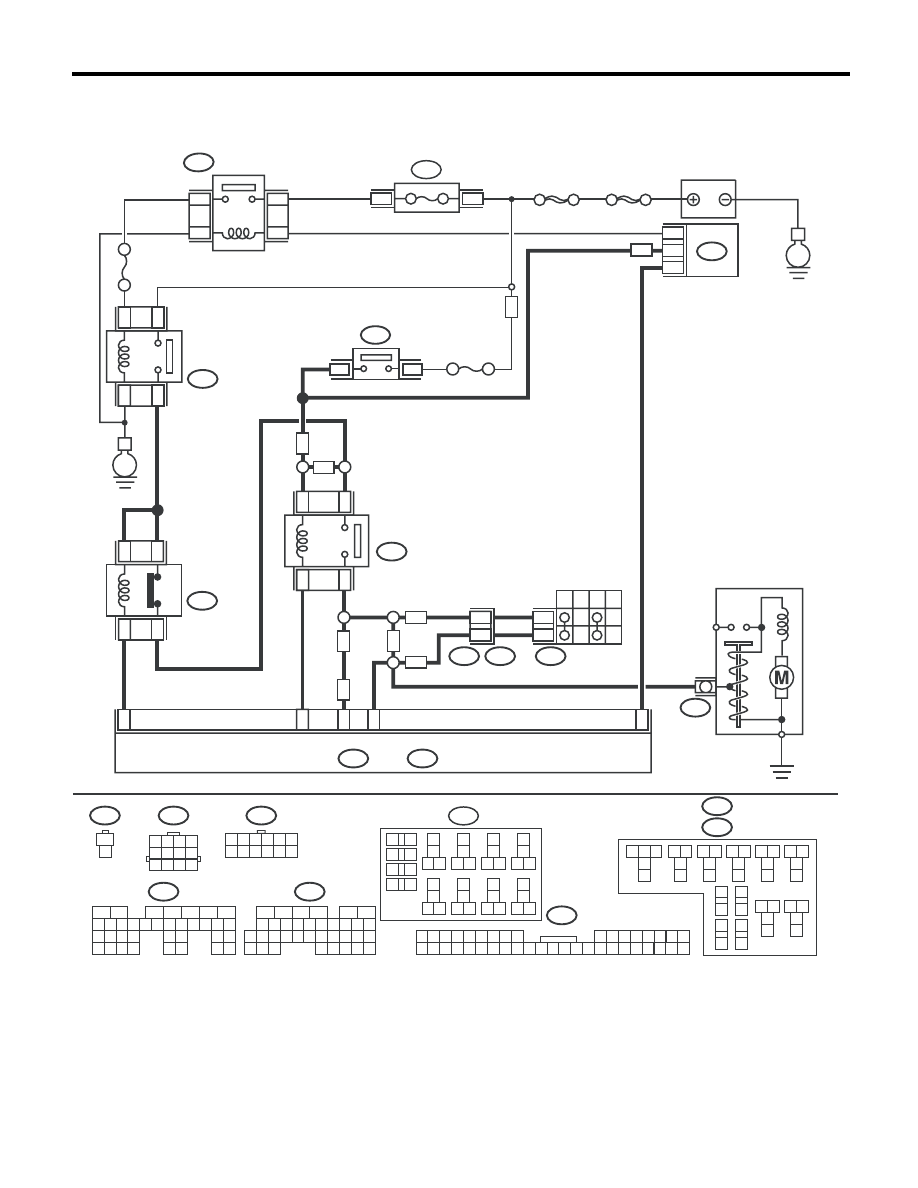

ЭЛЕКТРИЧЕСКАЯ СХЕМА:
• Модель с левосторонним управлением

B425

B225

1 2

4
5

3

6 7

8
9

10 11

12
13

14 15

16
17

22 23

24
25

18 19

20
21

38 39

40
41

34 35

36
37

26

27

30

31

28

29

32

33

EN-06338

B: B135

5

6

7

2

1

3

4

29

10 11 12 13 14 15

25

24

16

30

9

8

17 18 19

20
28

21 22 23

32

31

26 27

33

34 35

C: B136

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

B420

1 2 3 4 5 6 7 8  9

21 22 23 24 25 26 27 28 29 30 31 32 33 34

10 11 12 13 14 15 16 17

18 19 20

35 36 37 38 39 40

B106

1
2

1 2 3 4
5 6 7 8
9 10 11 12

B12

T7

1 2 3 4 5 6
7 8 9 10 11 12

B225

13
14

15 16

17

27

24

25
26

20

21
22

23

29
30

31

28

32

35

33
34

37
38

39

36

40

8

9

10

11 12

1

2

5

3

4

7

6

19

18

B225

24

22

23

25

B425

35

37

36

34

B425

5

1

3

2

B425

B14

B425

27

26

B35

B21

B32

C35

E

E

No.26

B: B135

C: B136

ECM

34

39

18

B420

SBF-6

ГЛАВНЫЙ SBF

No.21

B106

2

1

MT

B12

T3

T7

12

P

R

N

D

7

12

11

MT

AT

AT

MT

B9

AT

AT

9

11

12

10

MT

AT

АККУМУЛЯТОР

ПРЕДОХРАНИТЕЛЬ
(БЛОК РЕЛЕ)

РЕЛЕ ЗАЖИГАНИЯ 1 (СИСТЕМЫ
ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ
ПРИ ПОМОЩИ КНОПКИ)

БЛОК УПРАВЛЕНИЯ
ЭЛЕКТРОПИТАНИЕМ

РЕЛЕ СТАРТЕРА (СИСТЕМЫ
ЗАПУСКА/ОСТАНОВКИ
ДВИГАТЕЛЯ ПРИ ПОМОЩИ
КНОПКИ)

ДАТЧИК НАЖАТИЯ
ПЕДАЛИ СЦЕПЛЕНИЯ

РЕЛЕ
ОТСЕЧКИ
СТАРТЕРА

РЕЛЕ
СТАРТЕРА

ПЕРЕКЛЮЧАТЕЛЬ

БЛОКИРАТОРА

ДВИГАТЕЛЬ СТАРТЕРА

EN(H4DO)(diag)-182

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

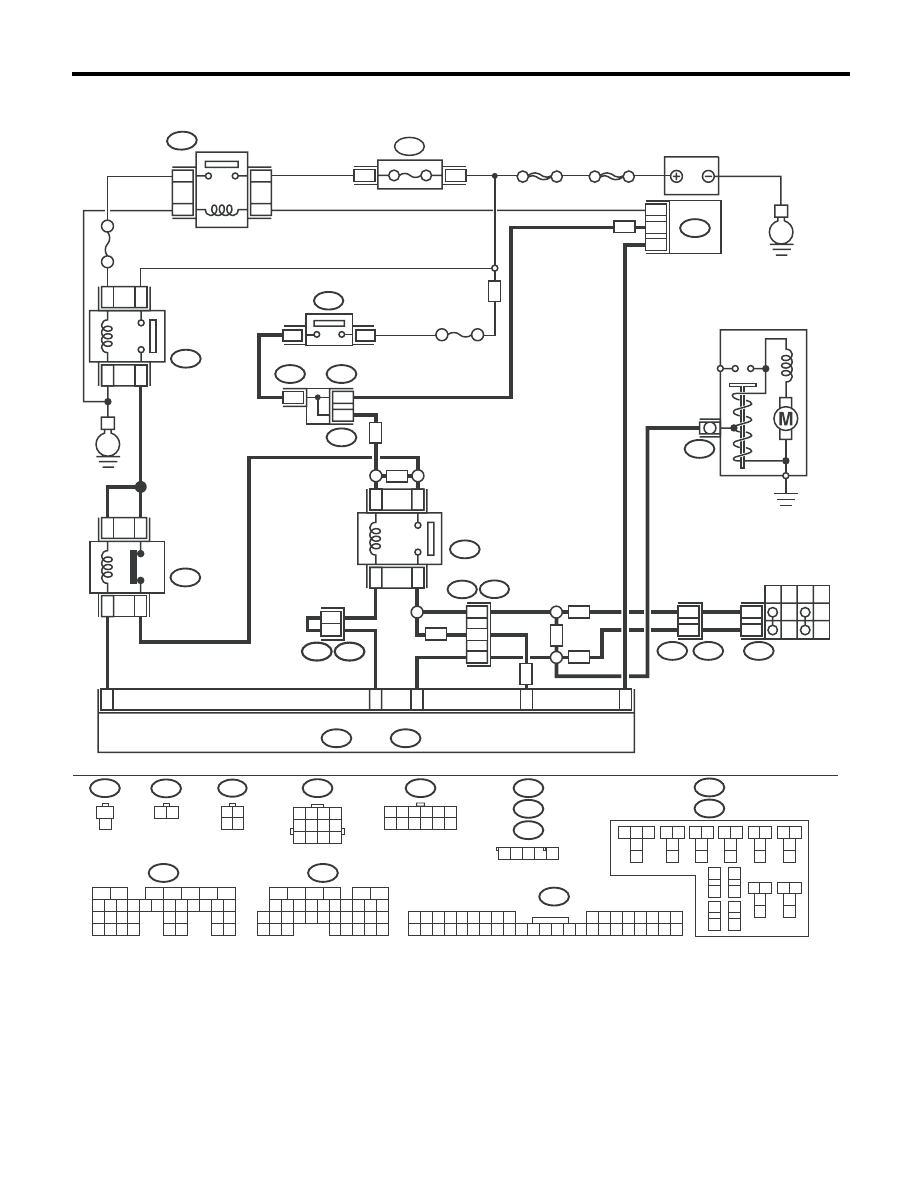

• Модель с правосторонним управлением

B225

24

22

23

25

24

22

23

25

B425

35

37

36

34

B425

5

1

3

2

B425

B439

B434

B444

B14

B425

27

26

B35

B21

B32

C35

E

E

No.26

B: B135

C: B136

ECM

34

39

18

B420

SBF-6

ГЛАВНЫЙ SBF

No.21

B425

B225

1 2

4
5

3

6 7

8
9

10 11

12
13

14 15

16
17

22 23

24
25

18 19

20
21

38 39

40
41

34 35

36
37

26

27

30

31

28

29

32

33

EN-06339

B: B135

5

6

7

2

1

3

4

29

10 11 12 13 14 15

25

24

16

30

9

8

17 18 19

20
28

21 22 23

32

31

26 27

33

34 35

C: B136

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

B420

1 2 3 4 5 6 7 8  9

21 22 23 24 25 26 27 28 29 30 31 32 33 34

10 11 12 13 14 15 16 17

18 19 20

35 36 37 38 39 40

B106

1
2

B106

2

1

3

2

3

MT

B252

B251

B12

T3

T7

12

P

R

N

D

7

12

11

2

4

MT

AT

AT

1 2 3 4
5 6 7 8
9 10 11 12

B12

T7

1 2 3 4 5 6
7 8 9 10 11 12

B251

3 4

1 2

B439

B434

B444

1 2 3 4 5

MT

1

AT

B9

AT

AT

MT

B181

B182

2

1

B181

1 2

ДВИГАТЕЛЬ СТАРТЕРА

ПЕРЕКЛЮЧАТЕЛЬ
БЛОКИРАТОРА

РЕЛЕ
СТАРТЕРА

РЕЛЕ
ОТСЕЧКИ
СТАРТЕРА

МУЛЬТИ-
СОЕДИНИ-
ТЕЛЬНЫЙ
РАЗЪЕМ

РЕЛЕ ЗАЖИГАНИЯ 1 (СИСТЕМЫ
ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ
ПРИ ПОМОЩИ КНОПКИ)

РЕЛЕ СТАРТЕРА
(СИСТЕМЫ ЗАПУСКА/
ОСТАНОВКИ
ДВИГАТЕЛЯ
ПРИ ПОМОЩИ
КНОПКИ)

ДАТЧИК НАЖАТИЯ
ПЕДАЛИ СЦЕПЛЕНИЯ

ПРЕДОХРАНИТЕЛЬ
(БЛОК РЕЛЕ)

БЛОК УПРАВЛЕНИЯ
ЭЛЕКТРОПИТАНИЕМ

АККУМУЛЯТОР

EN(H4DO)(diag)-183

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

AV:КДН P0600 ПОСЛЕДОВАТЕЛЬНАЯ ЛИНИЯ СВЯЗИ

ПРИМЕЧАНИЕ:
За информацией о процедуре диагностики обратитесь к разделу LAN. <См. LAN(diag)-2, Базовая
процедура диагностики.>

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА КНОПКИ ЗАПУСКА/ОСТАНОВКИ ДВИГА-
ТЕЛЯ.
Нажмите кнопку запуска/остановки двигателя.

Осуществляется ли
нажатие кнопки плав-
но без каких-либо
препятствий?

Переходите к ша-
гу 2.

Замените кнопку
запуска/останов-
ки двигателя.
<См. SL-86, Кноп-
ка запуска/оста-
новки двигателя.>

2

ПРОВЕРКА КДН.
1) Очистите память при помощи Subaru Select Monitor.

ПРИМЕЧАНИЕ:
За более подробной информацией о порядке работы,
обратитесь к разделу “Режим очистки памяти”.
<См. EN(H4DO)(diag)-50, Режим очистки памяти.>
2) Запустите двигатель и дайте ему поработать на хо-
лостых оборотах в течение трех минут или более.

Выводится тот же
КДН, что и при теку-
щей диагностике?

Переходите к ша-
гу 3.

В данный момент
цепь вернулась в
нормальное состо-
яние. Воспроизве-
дите условия воз-
никновения неис-
правности и
повторите провер-
ку.

3

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И БЛОКОМ УП-
РАВЛЕНИЯ ПИТАНИЕМ.
1) Переведите систему зажигания в режим OFF.
2) Отсоедините разъемы от ECM.
3) Переведите систему зажигания в режим ON.
4) Измерьте напряжение между ECM и массой кузова.

Разъем и клемма

(B135) № 21 (+) — Масса кузова (–):

Напряжение состав-
ляет 10 В или более?

Устраните корот-
кое замыкание
на цепь питания в
проводке между
ECM и блоком уп-
равления питани-
ем.

Устраните плохой
контакт в разъеме
ECM.
