IG(H4DO 1.5)-4

Свеча зажигания

СИСТЕМА ЗАЖИГАНИЯ

2. Свеча зажигания

A: СНЯТИЕ

Свеча зажигания:

Тип свечи зажигания приведен в разделе
“ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ”. <См.
IG(H4DO 1.5)-2, ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ, Общие сведения.>

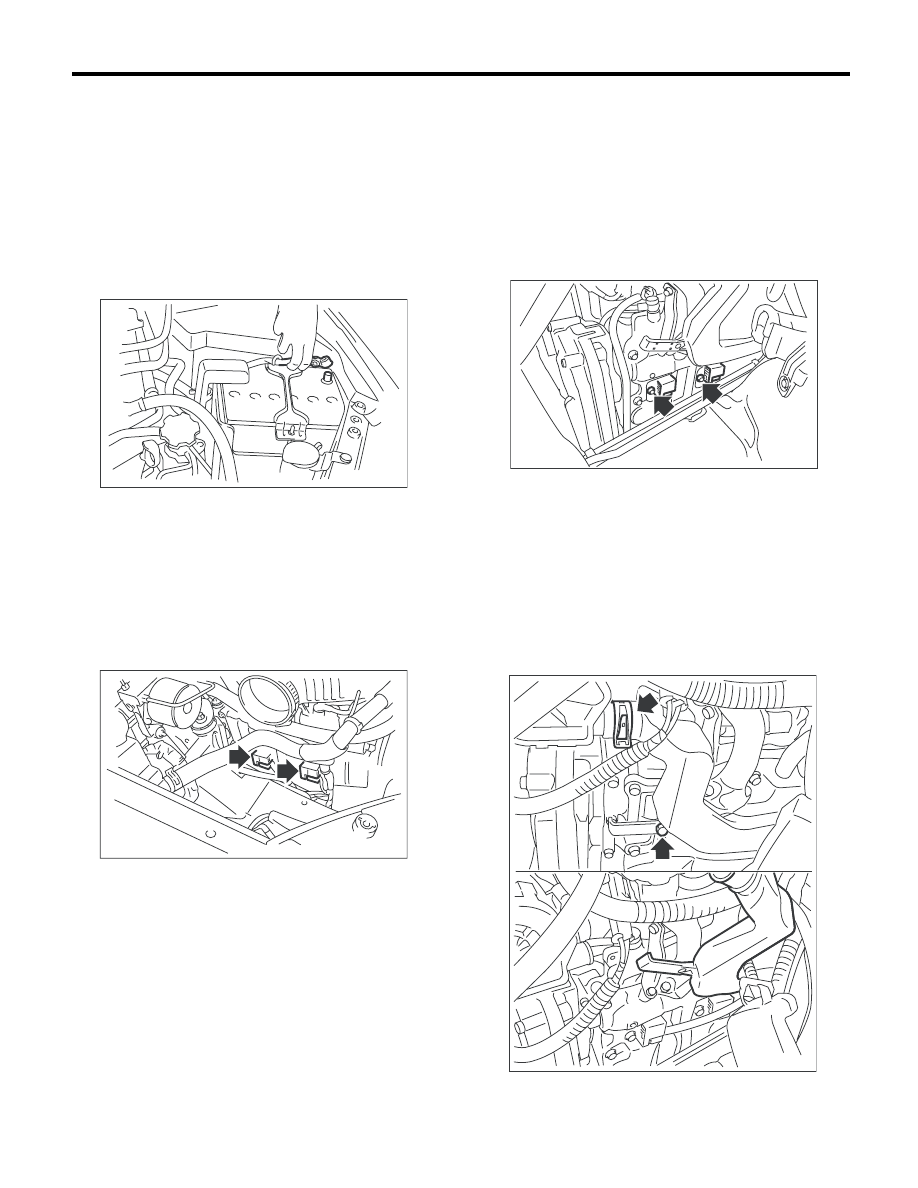

1. ПРАВАЯ СТОРОНА

1) Отсоедините провод массы от аккумулятора.

2) Снимите корпус воздушного фильтра. <См.
IN(H4DO 1.5)-5, СНЯТИЕ, Корпус воздушного
фильтра.> <См. IN(H4DOTC)-9, СНЯТИЕ, Кор-
пус воздушного фильтра.>
3) Отсоедините разъем от катушки зажигания.
4) Снимите катушку зажигания.

ПРИМЕЧАНИЕ:
Чтобы снять катушку зажигания №3, поверни-
те ее на 180 градусов.

5) Снимите свечу зажигания при помощи свеч-
ного ключа.

2. ЛЕВАЯ СТОРОНА

• Модель без турбонаддува

1) Снимите аккумулятор и кронштейн аккуму-
лятора.
2) Отсоедините разъем от катушки зажигания.
3) Снимите катушку зажигания.

ПРИМЕЧАНИЕ:
Чтобы снять катушку зажигания №4, поверни-
те ее на 180 градусов.

4) Снимите свечу зажигания при помощи свеч-
ного ключа.

• Модель с турбонаддувом

1) Снимите аккумулятор и кронштейн аккуму-
лятора.
2) Отсоедините воздушный патрубок от насоса
вторичного воздуха.
3) Отверните болты, которые крепят воздуш-
ный патрубок к левой клапанной крышке, и
поднимите воздушный патрубок.

4) Отсоедините разъем от катушки зажигания.
5) Снимите катушку зажигания.

IN-00203

IG-00092

IG-02068

 IG-02067

IG(H4DO 1.5)-5

Свеча зажигания

СИСТЕМА ЗАЖИГАНИЯ

ПРИМЕЧАНИЕ:
Чтобы снять катушку зажигания №4, поверни-
те ее на 180 градусов.

6) Снимите свечу зажигания при помощи свеч-
ного ключа.

B: УСТАНОВКА

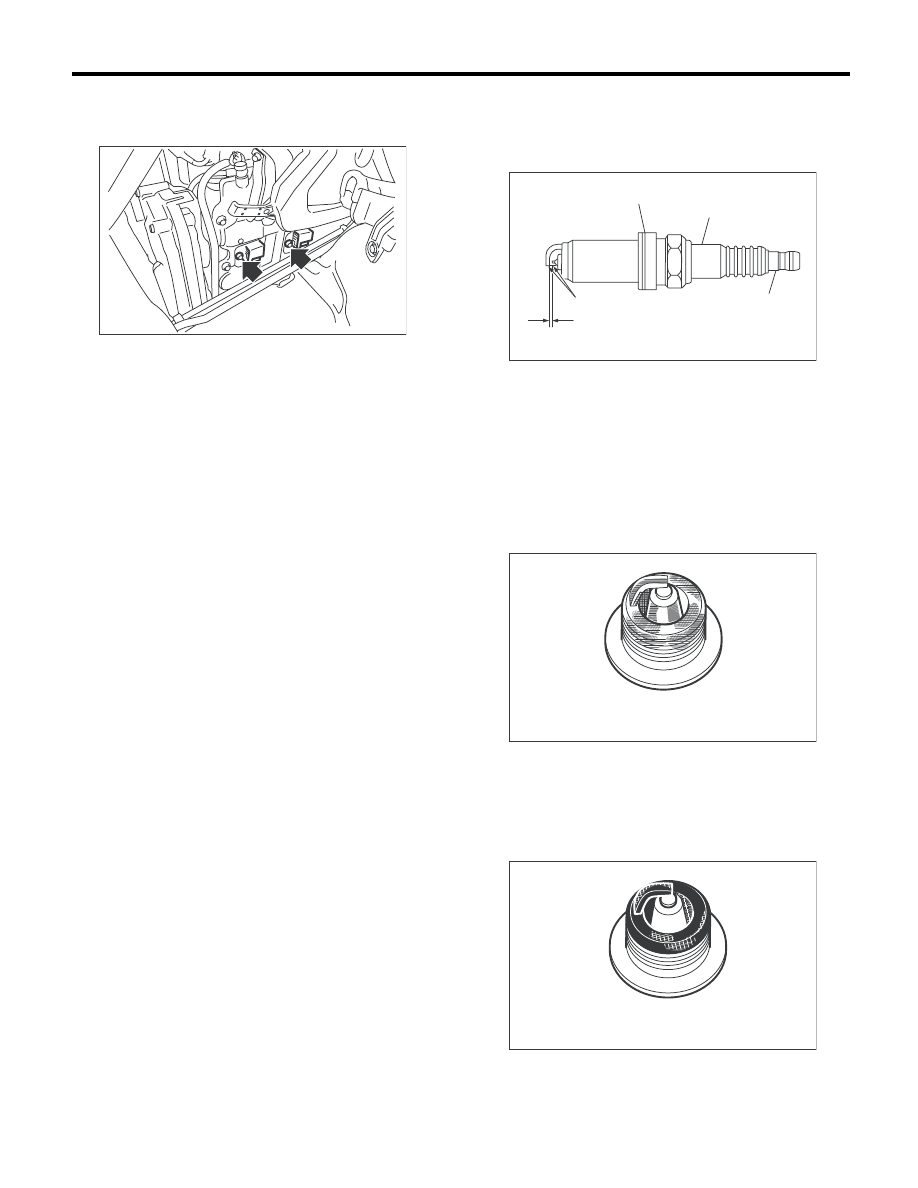

1. ПРАВАЯ СТОРОНА

Установка производится в порядке, обратном
порядку снятия.
Момент затяжки (Свеча зажигания):

21 Нм (2,1 кгс-м, 15,5 фунт-сила-фут)

Момент затяжки (Катушка зажигания):

16 Нм (1,6 кгс-м, 11,8 фунт-сила-фут)

2. ЛЕВАЯ СТОРОНА

Установка производится в порядке, обратном
порядку снятия.
Момент затяжки (Свеча зажигания):

21 Нм (2,1 кгс-м, 15,5 фунт-сила-фут)

Момент затяжки (Катушка зажигания):

16 Нм (1,6 кгс-м, 11,8 фунт-сила-фут)

Момент затяжки (воздушный патрубок):

9 Нм (0,9 кгс-м, 6,6 фунт-сила-фут)

C: ПРОВЕРКА

Проверьте электроды и внутренний и внешний
изоляторы свечей, отметьте тип отложений и
уровень эрозии электрода.

1) Нормальное состояние:
Отложения от коричневого до серовато-рыже-
го цвета и слабый износ электрода указывают
на правильный тепловой диапазон работы све-
чи зажигания.

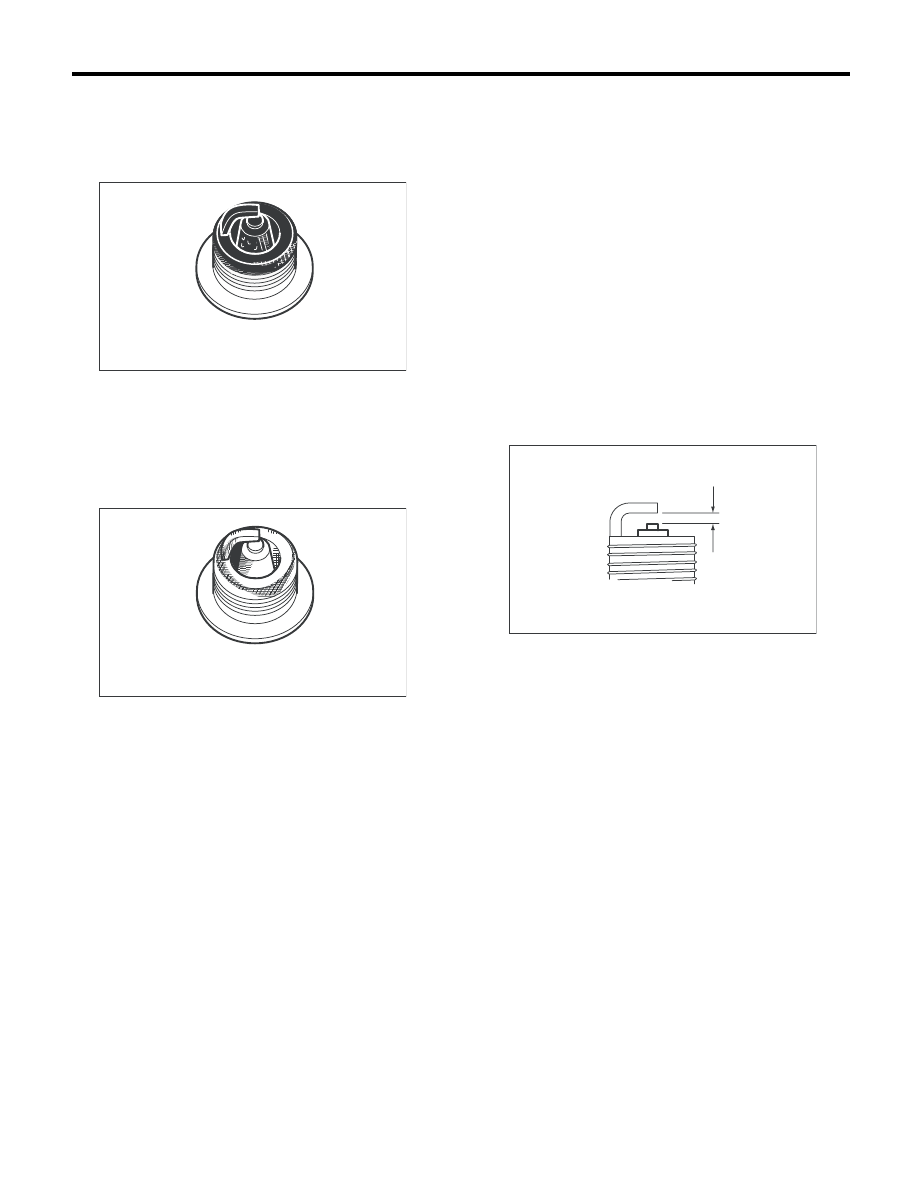

2) Угольный нагар:
Сухие угольные отложения на изоляторе и элек-
троде чаще всего указывают на низкую ско-
рость движения в городе, слабое зажигание,
слишком богатую топливовоздушную смесь и
загрязненный воздушный фильтр.

IG-02068

(A) Зазор свечи зажигания
(B) Угольные отложения или износ

(C) Трещина
(D) Повреждение

(E) Повреждение прокладки

IG-02010

(A)

(B)

(E)

(C)

(D)

IG-00011

IG-00012

IG(H4DO 1.5)-6

Свеча зажигания

СИСТЕМА ЗАЖИГАНИЯ

3) Масляный нагар:
Влажные черные отложения указывают на
поступление масла в камеру сгорания через
изношенные кольца и избыточный зазор меж-
ду направляющими клапанов и штоками.

4) Перегрев:
Белый или светло-серый изолятор с черными
или коричневыми точками и синеватые, обго-
ревшие электроды указывают на перегрев
двигателя, неверный угол опережения зажига-
ния, неправильный выбор топлива и ослаблен-
ные свечи зажигания.

D: РЕГУЛИРОВКА

Очистите свечу зажигания при помощи нейло-
новой щетки или аналогичного приспособле-
ния. Очистите и снимите угольные отложения и
окисление. Если отложения слишком твердые,
замените свечи зажигания. После очистки све-
чей зажигания, измерьте зазор свечей при по-
мощи измерителя зазоров.

ПРИМЕЧАНИЕ:
• Никогда не используйте очиститель свечей.
• Никогда не используйте металлическую
щетку, поскольку это приводит к износу изоля-
тора.

Зазор свечи зажигания L:

Модель без турбонаддува

1,0 — 1,1 мм (0,039 — 0,043 дюйма)

Модель с турбонаддувом

0,7 — 0,8 мм (0,028 — 0,031 дюйма)

IG-00013

IG-00014

IG-00091

L

IG(H4DO 1.5)-7

Катушка зажигания

СИСТЕМА ЗАЖИГАНИЯ

3. Катушка зажигания

A: СНЯТИЕ

Внедрен прямой тип зажигания Обратитесь к
разделу “Свеча зажигания”, в котором приве-
дена процедура снятия. <См. IG(H4DO 1.5)-4,
СНЯТИЕ, Свеча зажигания.>

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

16 Нм (1,6 кгс-м, 11,8 фунт-сила-фут)

C: ПРОВЕРКА

Процедура проверки приведена в разделе
“Диагностика неисправностей при запуске дви-
гателя”. <См. EN(H4DO)(diag)-82, СИСТЕМА
УПРАВЛЕНИЯ ЗАЖИГАНИЕМ, Диагностика не-
исправностей при запуске двигателя.>
<См. EN(H4DOTC)(diag)-76, СИСТЕМА УПРАВ-
ЛЕНИЯ ЗАЖИГАНИЕМ, Диагностика неисправ-
ностей при запуске двигателя.>
