ME(H4DO 1.5)-8

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

(1) Правая клапанная крышка

(17) Левый выпускной распредели-

тельный вал

(32) Штуцер-болт без фильтра (без вы-

ступа)

(2) Правая прокладка клапанной крыш-

ки

(18) Левая передняя крышка рас-

пределительного вала

(3) Правая передняя крышка распреде-

лительного вала

(19) Левая задняя крышка впускно-

го распределительного вала

(4) Правая задняя крышка впускного

распределительного вала

(20) Левая задняя крышка выпуск-

ного распределительного вала

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(5) Правый впускной распределитель-

ный вал

(21) Левая прокладка клапанной

крышки

T1: <См. ME(H4DO 1.5)-69, УСТАНОВ-

КА, Головка блока цилиндров.>

(6) Электромагнитный клапан управле-

ния потоком масла

(22) Левая клапанная крышка

(7) Правая задняя крышка выпускного

распределительного вала

(23) Крышка маслозаправочной гор-

ловины

(8) Прокладка

(24) Прокладка

T2: 8 (0,8, 5,9)

(9) Крышка возврата масла

(25) Маслозаправочная труба

T3: 9,75 (1,0, 7,2)

(10) Правый выпускной распределитель-

ный вал

(26) Уплотнительное кольцо

T4: 6,4 (0,65, 4,7)

(11) Болт головки блока цилиндров

(27) Левая масляная трубка

T5: 20 (2,0, 14,8)

(12) Сальник

(28) Прокладка

T6: 29 (3,0, 21,4)

(13) Правая головка блока цилиндров

(29) Правая масляная трубка

T7: <См. ME(H4DO 1.5)-63, УСТАНОВ-

КА, Распределительный вал.>

(14) Прокладка головки блока цилиндров (30) Резьбовая шпилька

(15) Левая головка блока цилиндров

(31) Штуцер-болт с фильтром

(с выступом)

(16) Левый впускной распределительный

вал

ME(H4DO 1.5)-9

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

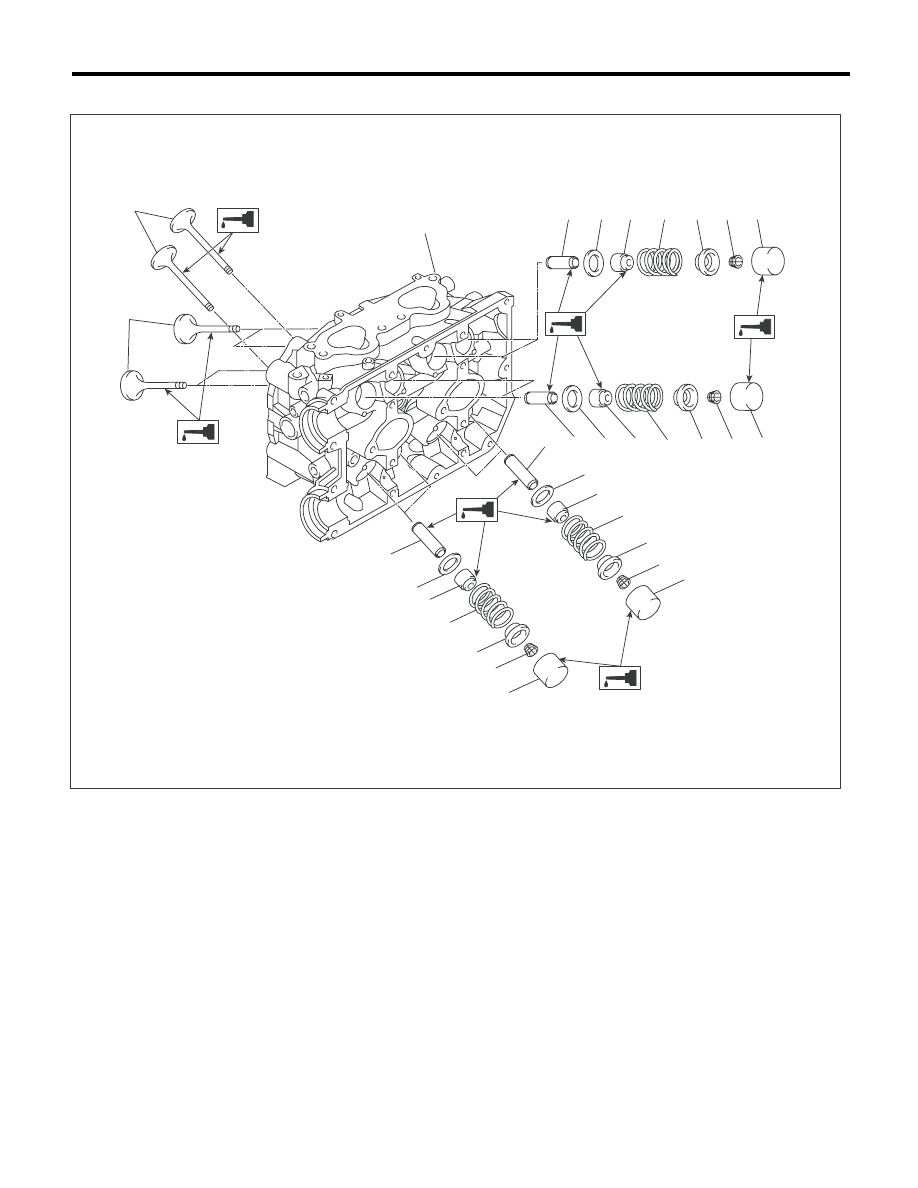

3. УЗЕЛ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ И КЛАПАНОВ

(1)

Выпускной клапан

(5)

Маслосъемный колпачок впуск-
ного клапана

(9)

Толкатель клапана

(2)

Впускной клапан

(6)

Клапанная пружина

(10)

Маслосъемный колпачок вы-
пускного клапана

(3)

Головка блока цилиндров

(7)

Фиксатор

(11)

Направляющая втулка впускно-
го клапана

(4)

Седло клапанной пружины

(8)

Замок фиксатора

(12)

Направляющая втулка выпуск-
ного клапана

ME-03097

(3)

(1)

(2)

(11)

(4)

(5)

(6)

(7)

(8)

(9)

(11)

(12)

(12)

(10)

(4)

(4)

(5)

(6)

(6)

(7)

(7)

(8)

(8)

(9)

(9)

(10)

(4)

(6)

(7)

(8)

(9)

ME(H4DO 1.5)-10

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

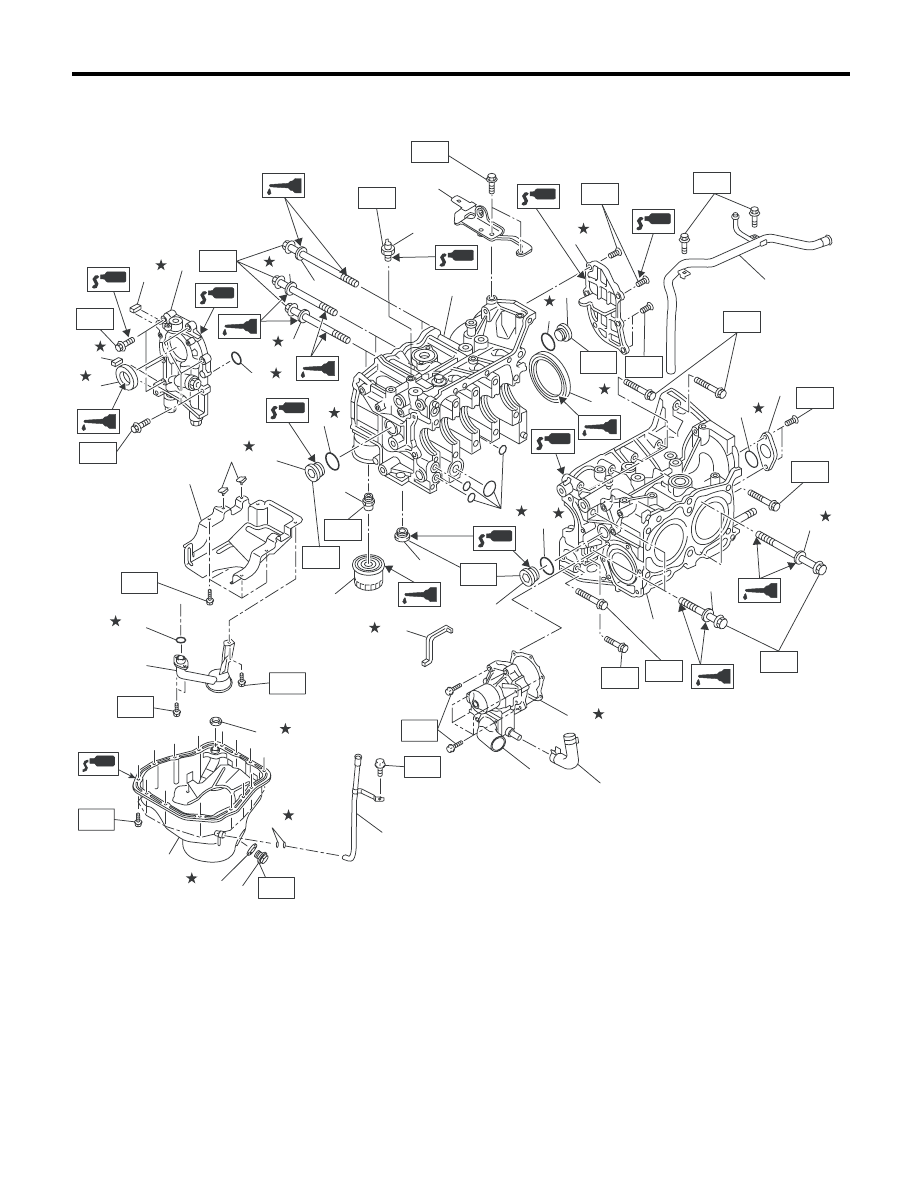

4. БЛОК ЦИЛИНДРОВ

ME-03563

(1)

(29)

(28)

(2)

(3)

(3)

(3)

(4)

(4)

(4)

(5)

(31)

(6)

(7)

(32)

(8)

(32)

(9)

(10)

(10)

(11)

(10)

(28)

(12)

(29)

(15)

(25)

(23)

(22)

T9

T10

T2

T2

T5

T6

T2

T2

T2

T4

T10

T2

T4

T4

T2

T10

T4

T5

T7

(13)

(24)

(26)

(28)

T1

T8

(17)

(18)

(19)

(20)

(30)

(21)

T2

(27)

T3

T2

(16)

(10)

(14)

T2

ME(H4DO 1.5)-11

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

(1)

Датчик давления масла

(17) Прокладка

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(2)

Правый блок цилиндров

(18) Поддон картера

T1: 5 (0,5, 3,7)

(3)

Заглушка сервисного отверстия

(19) Сливная пробка

T2: 6,4 (0,65, 4,7)

(4)

Прокладка

(20) Прокладка сливной пробки

T3: 10 (1,0, 7,4)

(5)

Крышка масляного сепаратора

(21) Направляющая щупа уровня масла

T4: 25 (2,5, 18,4)

(6)

Обводная водяная трубка

(22) Уплотнение водяного насоса

T5: <См. ME(H4DO 1.5)-81, УСТА-

НОВКА, Блок цилиндров.>

(7)

Масляный насос

(23) Масляный фильтр

(8)

Передний сальник

(24) Прокладка

(9)

Задний сальник

(25) Шланг водяного насоса

T6: 16 (1,6, 11,8)

(10) Уплотнительное кольцо

(26) Заглушка

T7: Первый: 12 (1,2, 8,7)

Второй: 12 (1,2 8,7)

(11) Крышка сервисного отверстия

(27) Уплотнение

(12) Левый блок цилиндров

(28) Уплотнительная шайба

T8: 44 (4,5, 32,5)

(13) Водяной насос

(29) Шайба

T9: 45 (4,6, 33,2)

(14) Отражательная пластина

(30) Уплотнительное кольцо

T10: 70 (7,1, 51,6)

(15) Соединитель масляного фильтра

(31) Задний кронштейн двигателя

(16) Маслоприемник

(32) Уплотнение масляного насоса
