FU(H4DO 1.5)-62

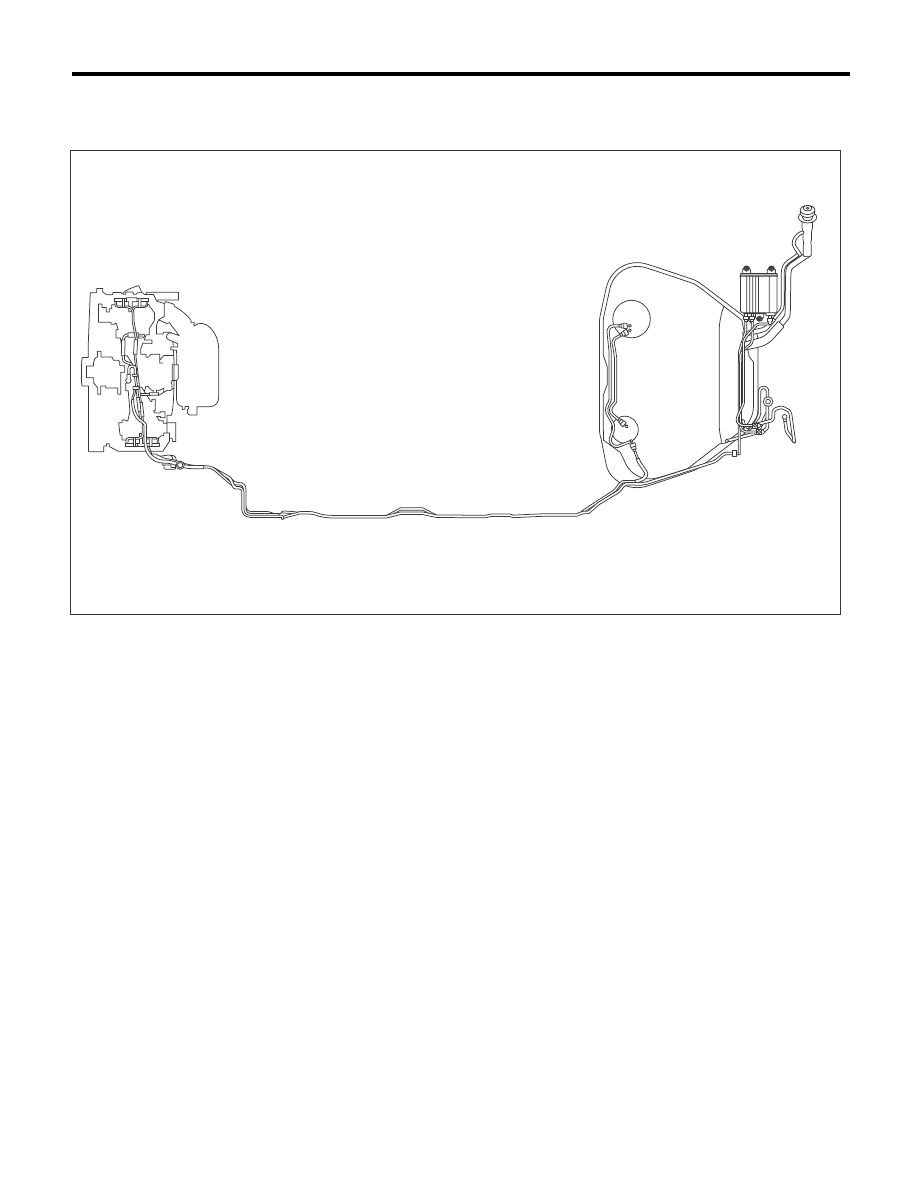

Магистрали подачи топлива и отвода паров топлива

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

29.Магистрали подачи топлива и отвода паров топлива

A: СНЯТИЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки “ЗАПРЕЩАЕТСЯ ПОЛЬЗОВАТЬСЯ ОТКРЫТЫМ ОГНЕМ”.

ОСТОРОЖНО:
• Следите за тем, чтобы не пролить топливо.
• Топливо, вытекающее из шлангов, соберите в емкость или при помощи тряпки.

FU-03290

FU(H4DO 1.5)-63

Магистрали подачи топлива и отвода паров топлива

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

1) Установите автомобиль на подъемник.
2) Снимите давление в топливной системе.
<См. FU(H4DO 1.5)-43, СНЯТИЕ ДАВЛЕНИЯ В
ТОПЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топли-
во.>
3) Откройте лючок заправочной горловины и
снимите крышку с горловины.
4) Снимите напольный коврик. <См. EI-58,
СНЯТИЕ, Напольный коврик.>

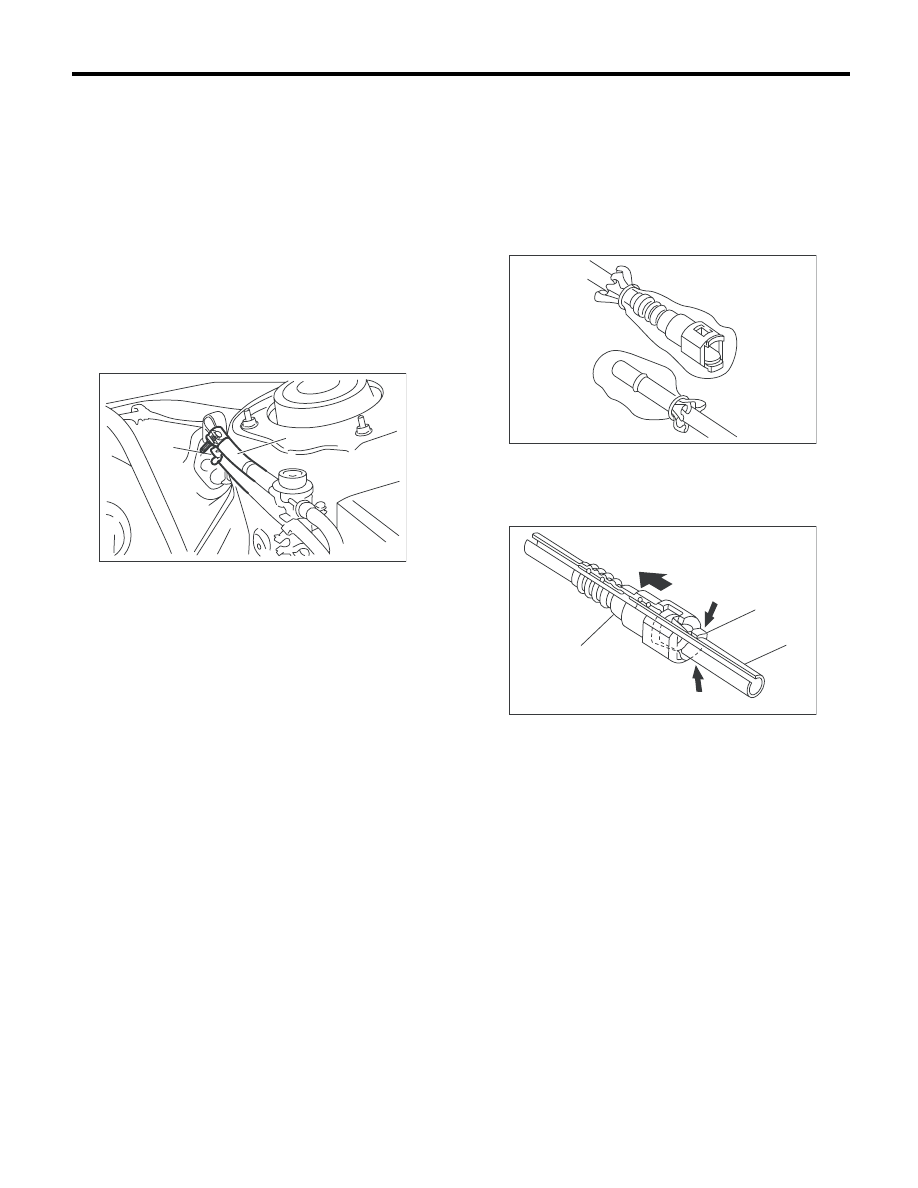

5) В моторном отсеке отсоедините шланги по-
дачи топлива и шланг отвода паров топлива.

ОСТОРОЖНО:
• Следите за тем, чтобы не пролить топливо.
• Топливо, вытекающее из шлангов, собе-
рите в емкость или при помощи тряпки.

6) Снимите адсорбер. <См. EC(H4DO 1.5)-5,
СНЯТИЕ, Адсорбер.>
7) Снимите топливный бак.
<См. FU(H4DO 1.5)-45, СНЯТИЕ, Топливный
бак.>
8) Снимите узел топливной трубки.

9) Отсоедините быстроразъемный соедини-
тель, затем отсоедините трубку подачи топли-
ва и трубку струйного насоса.

(1) Очистите трубку и соединитель, если
они загрязнены.
(2) Во избежание повреждения или попада-
ния инородных веществ в трубки и соедини-
тели, оберните их полиэтиленовыми паке-
тами и т.п.

(3) Удерживая соединитель (A), сдвиньте
вниз фиксатор (B).
(4) Извлеките соединитель (A) из фиксато-
ра (B).

(A) Шланг подачи топлива

(B) Шланг отвода паров топлива

FU-03392

(B)

(A)

(A) Соединитель

(B) Фиксатор

(C) Трубка

FU-01333

FU-00124

( A )

( B )

( C )

FU(H4DO 1.5)-64

Магистрали подачи топлива и отвода паров топлива

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

B: УСТАНОВКА

При выполнении установки в порядке, обрат-
ном порядку снятия обязательно следуйте при-
веденным ниже инструкциям.

1. СОЕДИНЕНИЕ БЫСТРОРАЗЪЕМНОГО
СОЕДИНИТЕЛЯ НА ТОПЛИВНОЙ
МАГИСТРАЛИ

ОСТОРОЖНО:
Будьте осторожны, чтобы не повредить и не
загрязнить соединители. При необходимос-
ти, очистите поверхность трубки.

ПРИМЕЧАНИЕ:
Используйте новый фиксатор.

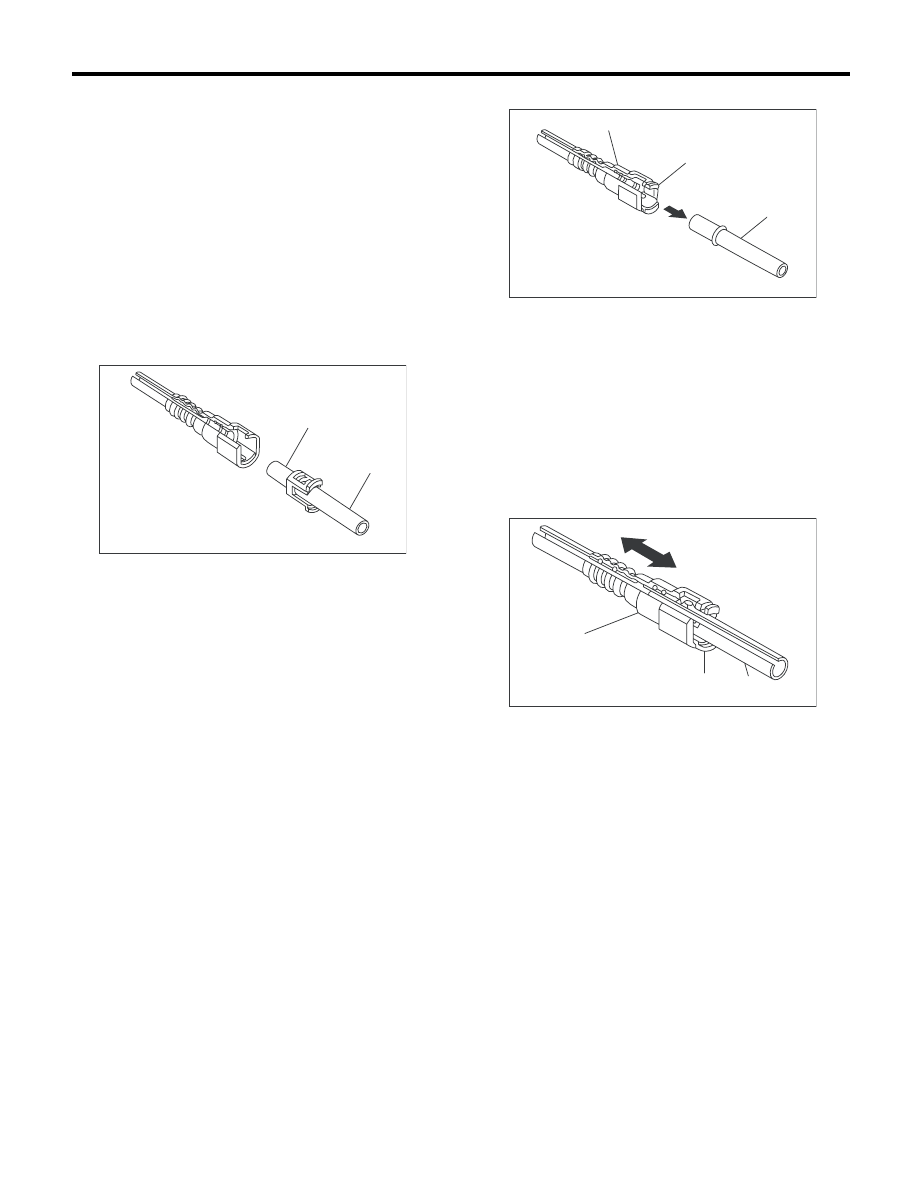

1) Установите новый фиксатор (B) на соедини-
тель (A).

2) Полностью вставьте трубку в соединитель.

ОСТОРОЖНО:
• Потяните соединитель, чтобы убедиться
в надежном соединении.
• Убедитесь, что обе защелки фиксатора
встали на свое место в соединителе.
• Внимательно проверьте шланги и их со-
единения на предмет утечек топлива.

(A) Сопряженная поверхность

(B) Трубка

FU-00125

( A )

( B )

(A) Соединитель

(B) Фиксатор

(C) Трубка

(A) Соединитель

(B) Фиксатор

(C) Трубка

FU-00126

( A )

( B )

( C )

FU-00127

( A )

( B )

( C )

FU(H4DO 1.5)-65

Магистрали подачи топлива и отвода паров топлива

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

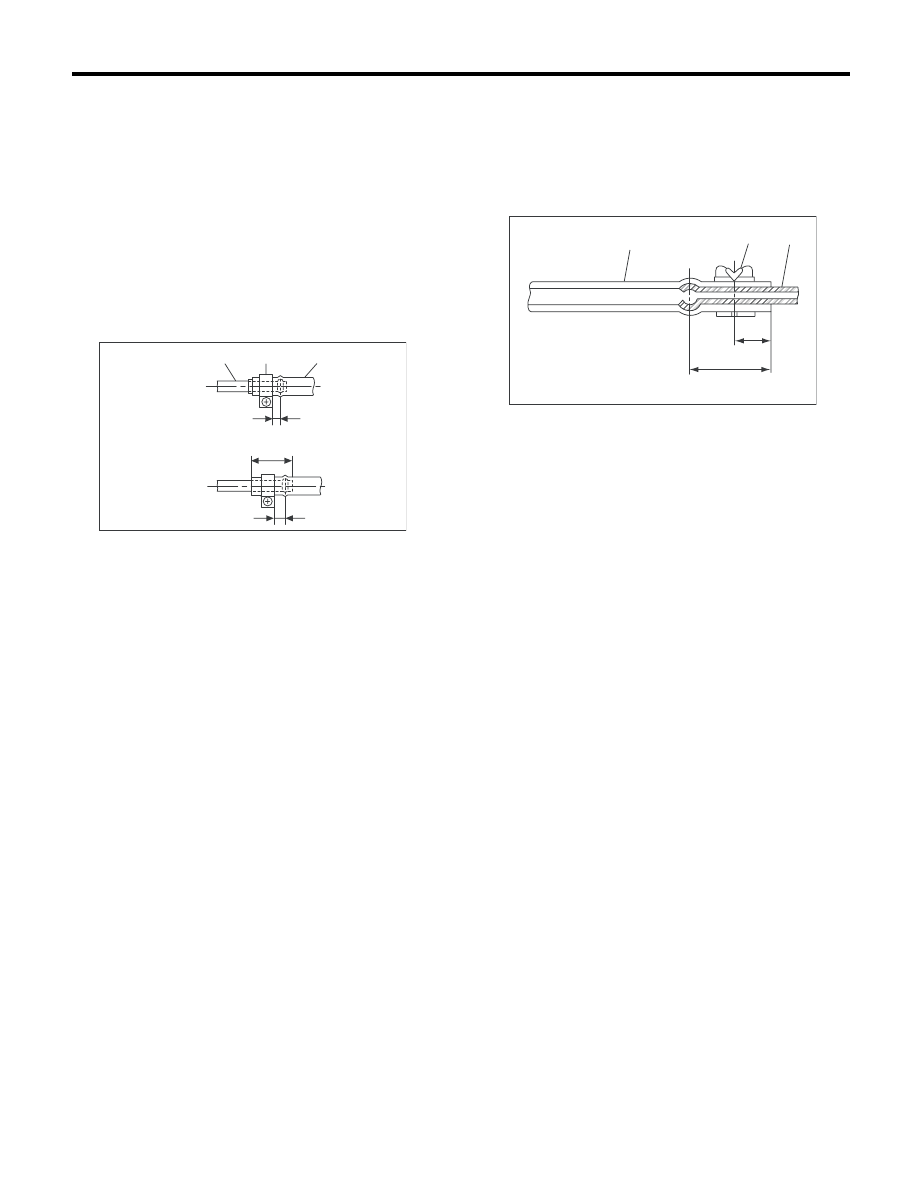

2. ПОДСОЕДИНЕНИЕ ШЛАНГА ПОДАЧИ
ТОПЛИВА

Подсоедините шланг подачи топлива к трубке
с перекрытием в 20 — 25 мм (0,79 — 0,98 дюй-
ма).
Тип А: Когда длина вставки указана.
Тип В: Когда длина вставки не указана.

L1: 2,5

±

1,5 мм (0,098

±

0,059 дюйма)

L2: 22,5

±

2,5 мм (0,886

±

0,098 дюйма)

ОСТОРОЖНО:
Внимательно проверьте шланги и их соеди-
нения на предмет утечек топлива.

3. ПОДСОЕДИНЕНИЕ ШЛАНГА ОТВОДА
ПАРОВ ТОПЛИВА

Подсоедините шланг отвода паров топлива к
трубке с перекрытием в 15 — 20 мм (0,59 —
0,79 дюйма).

L = 17,5

±

2,5 мм (0,689

±

0,098 дюйма)

C: ПРОВЕРКА

1) Убедитесь в отсутствии трещин на топлив-
ных трубках и шлангах.
2) Убедитесь, что соединения топливных тру-
бок и топливных шлангов надежно затянуты.

(1) Тип А

(2) Тип В

(3) Трубка

(4) Хомут

(5) Шланг

FU-03390

(3)

(4)

(5)

L2

(1)

(2)

L1

L1

(1) Шланг

(2) Зажим

(3) Трубка

FU-00129

(1)

(2)

L/2

L

(3)
