FU(H4DO 1.5)-50

Топливный бак

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

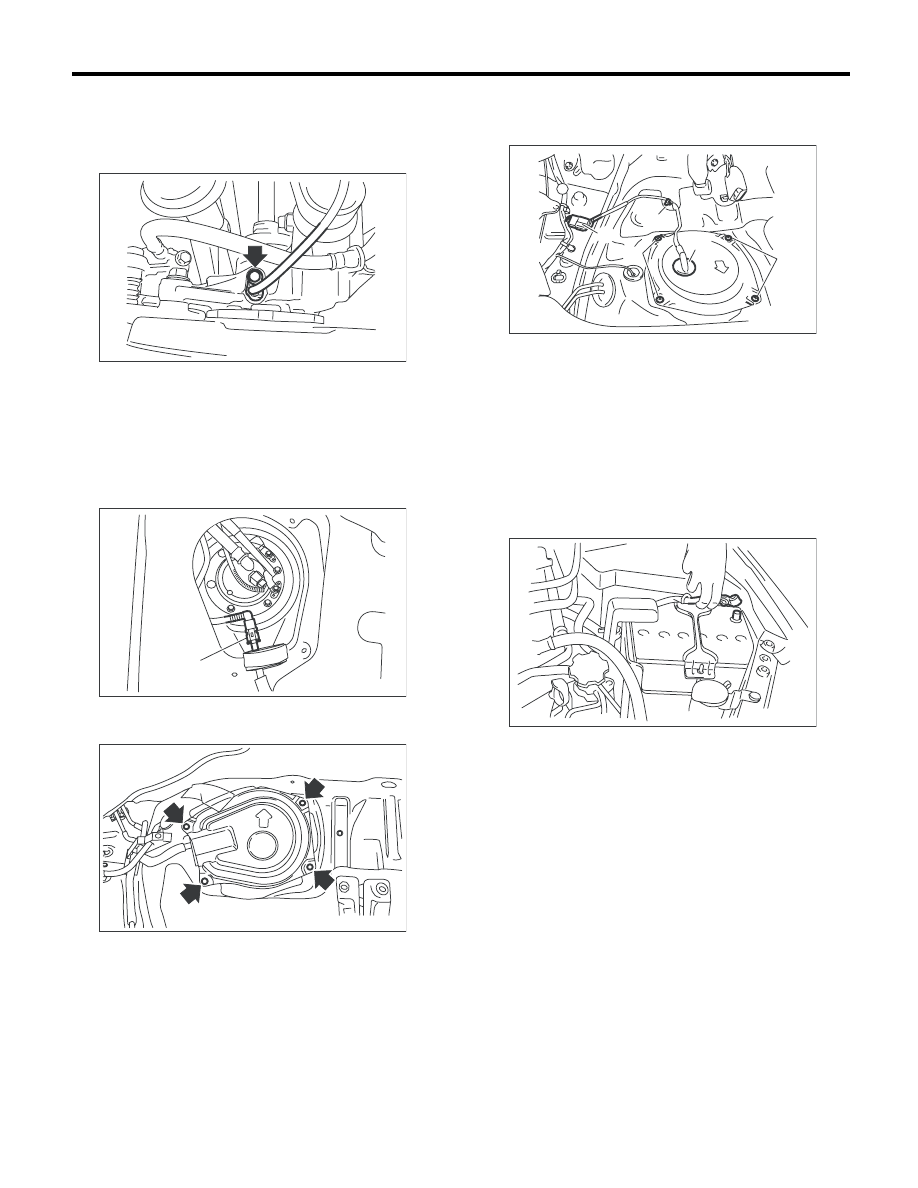

20) Установите датчик скорости заднего коле-
са системы ABS на основание задней ступицы.

Момент затяжки:

7,5 Нм (0,8 кгс-м, 5,5 фунт-сила-фут)

21) Установите задние колеса.

Момент затяжки:

100 Нм (10,2 кгс-м, 73,8 фунт-сила-фут)

22) Присоедините быстроразъемный соедини-
тель трубки подачи топлива (A).
<См. FU(H4DO 1.5)-64, УСТАНОВКА, Магистра-
ли подачи топлива и отвода паров топлива.>

23) Установите крышку сервисного отверстия
вспомогательного датчика уровня топлива.

24) Установите крышку сервисного отверстия
топливного насоса, и установите соединитель
и зажим.

25) Установите заднее сиденье.
26) Установите предохранитель топливного
насоса в главный блок предохранителей.
27) Присоедините провод массы к аккумулято-
ру.

28) Проверьте углы установки колес и отрегу-
лируйте при необходимости.
29) Проведите повторную инициализацию сис-
темы автоматической регулировки уровня све-
тового пучка фар. <См. LI-16, ПРОЦЕДУРА,
Система автоматической регулировки уровня
светового пучка фар.>

C: ПРОВЕРКА

1) Проверьте, нет ли на топливном баке отвер-
стий, трещин либо иных повреждений.
2) Убедитесь в отсутствии трещин на топлив-
ных шлангах и топливных трубках, а также про-
верьте, чтобы их соединения были затянуты.

FU-03357

FU-03275

(A)

FU-03274

(A) Соединитель

(B) Зажим

(C) Болт

(D) Проходная изолирующая втулка

FU-03354

(A)

(B)

(C)

(C)

(D)

IN-00203

FU(H4DO 1.5)-51

Заправочная труба

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

22.Заправочная труба

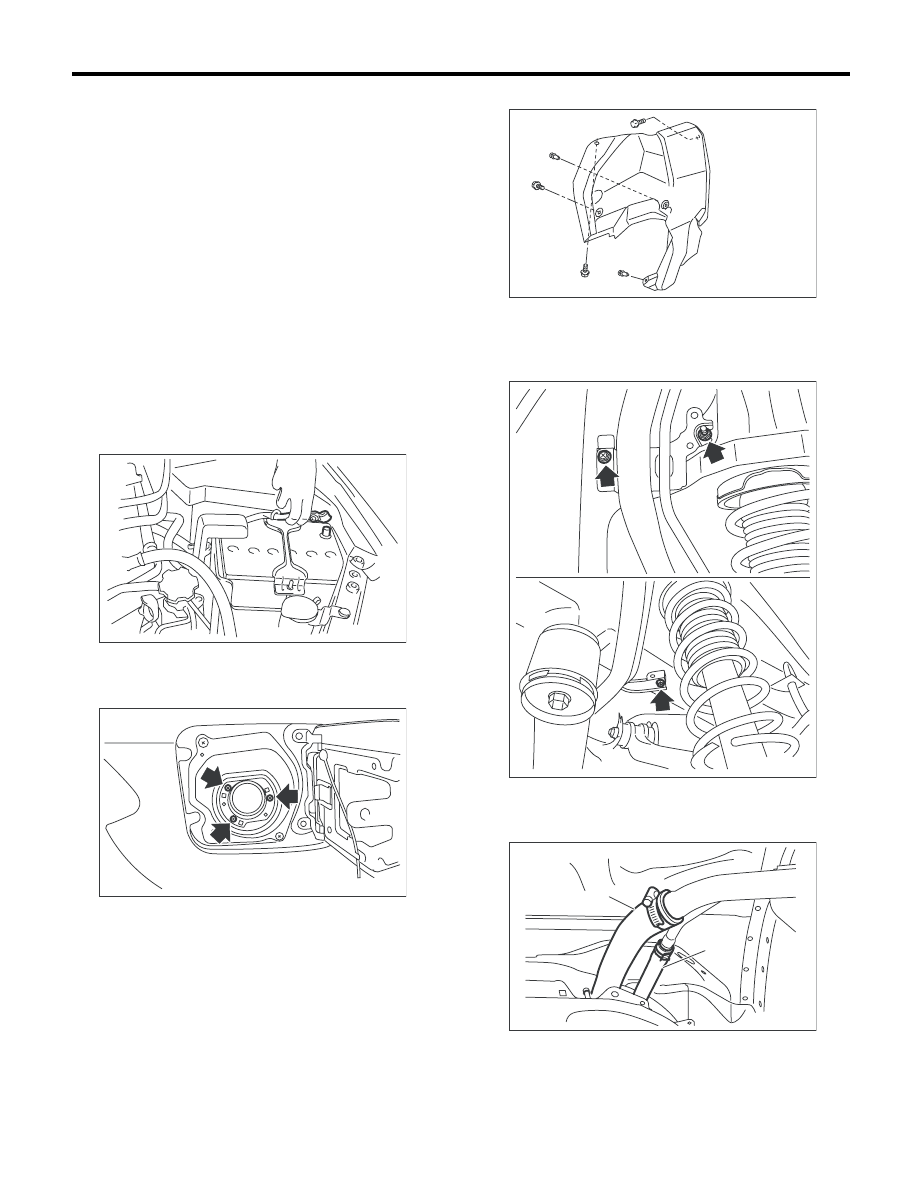

A: СНЯТИЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки “ЗА-
ПРЕЩАЕТСЯ ПОЛЬЗОВАТЬСЯ ОТКРЫТЫМ
ОГНЕМ”.

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.
1) Установите автомобиль на подъемник.
2) Снимите давление в топливной системе.
<См. FU(H4DO 1.5)-43, СНЯТИЕ ДАВЛЕНИЯ В
ТОПЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топли-
во.>
3) Слейте топливо из топливного бака.
<См. FU(H4DO 1.5)-43, СЛИВ ТОПЛИВА (ПРИ
ПОМОЩИ SUBARU SELECT MONITOR), ПРО-
ЦЕДУРА, Топливо.>
4) Отсоедините провод массы от аккумулятора.

5) Откройте лючок заправочной горловины и
снимите крышку с горловины.
6) Отверните винты, которые крепят прокладку.

7) Снимите правое заднее колесо.
8) Поднимите автомобиль на подъемнике.

9) Снимите щиток заправочной трубы.

10) Снимите задний подрамник. <См. RS-17,
СНЯТИЕ, Задний подрамник.>
11) Отверните болты, которые крепят кронш-
тейн заправочной трубы к кузову.

12) Ослабьте хомут и отсоедините шланг за-
правочной горловины (А) и вентиляционный
шланг(В) от узла заправочной трубы.

13) Снимите узел заправочной трубы, выводя
ее под автомобиль.

IN-00203

FU-03284

FU-03361

FU-03300

FU-03360

(A)

(B)

FU(H4DO 1.5)-52

Заправочная труба

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

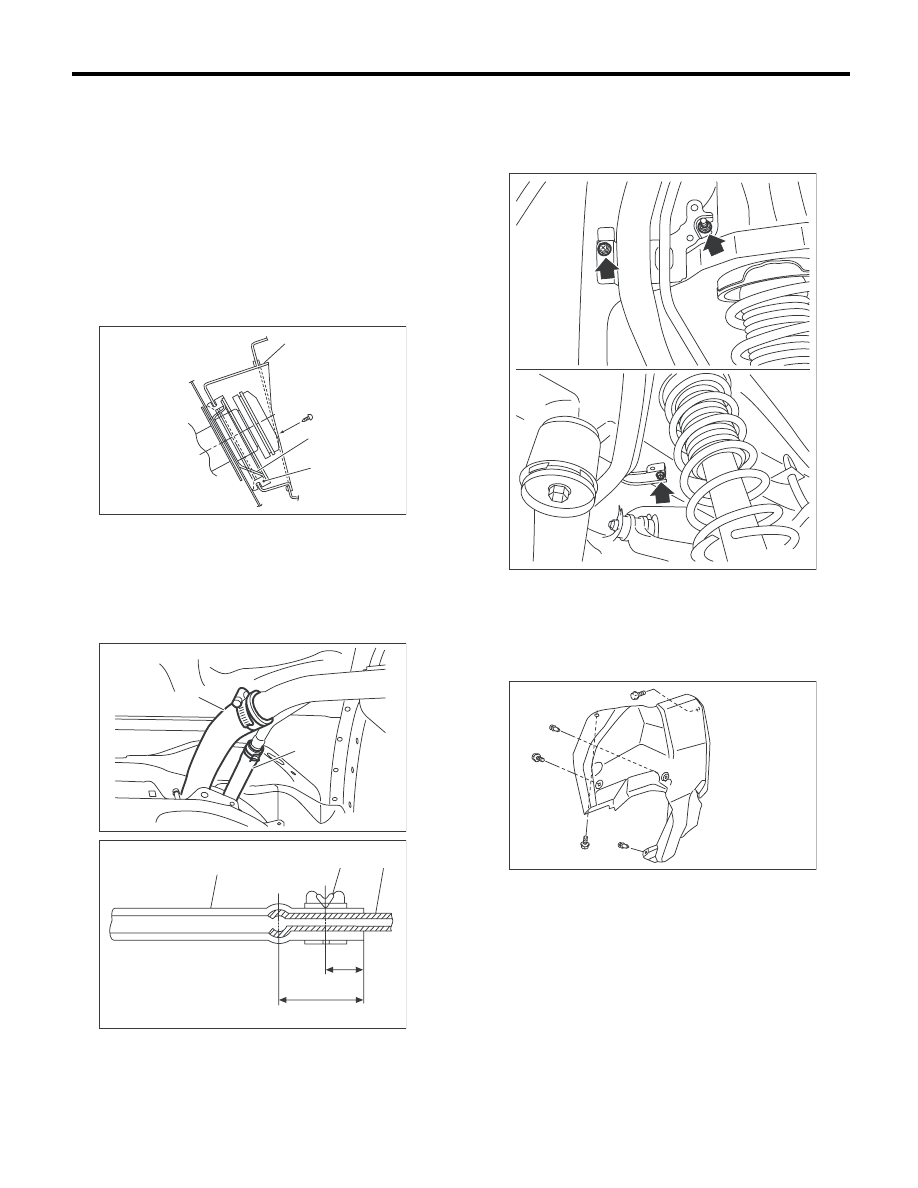

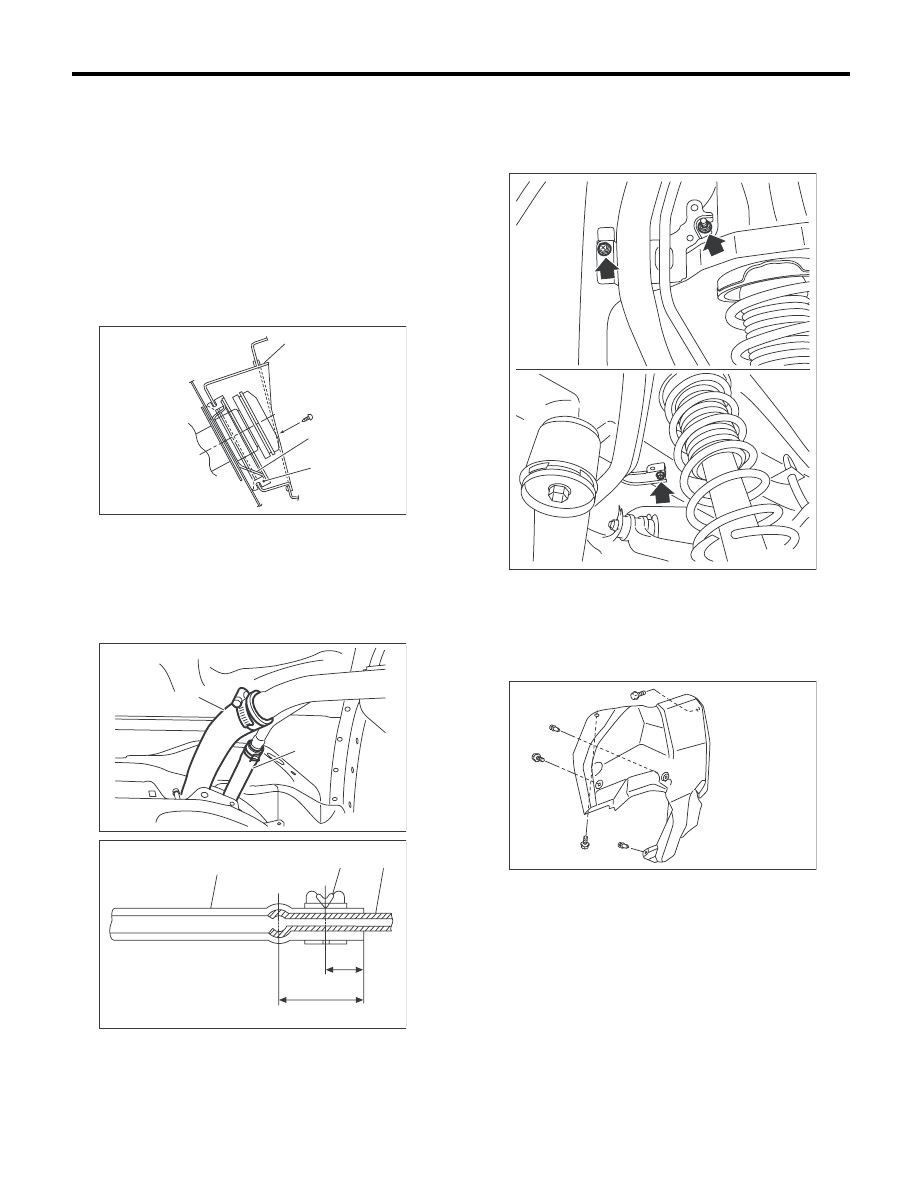

B: УСТАНОВКА

1) Откройте лючок заправочной горловины.
2) Установите поддон (А) вместе с резиновым
уплотнением (C) и вставьте заправочную трубу
в отверстие с внутренней стороны фартука.
3) Совместите отверстия в горловине запра-
вочной трубы, установите манжету (В) и затя-
ните винты.

ПРИМЕЧАНИЕ:
Если края резинового уплотнения загибаются
вовнутрь, то выправите их отверткой с плос-
ким жалом.

4) Надежно вставьте шланг заправочной гор-
ловины (A) и вентиляционный шланг (B) в ука-
занные позиции, а затем установите хомут и
зажим как показано на рисунке.

Момент затяжки:

2,5 Нм (0,3 кгс-м, 1,8 фунт-сила-фут)

5) Затяните болты, которые крепят кронштейн
заправочной трубы к кузову.

Момент затяжки:

7,5 Нм (0,8 кгс-м, 5,5 фунт-сила-фут)

6) Установите задний подрамник. <См. RS-18,
УСТАНОВКА, Задний подрамник.>
7) Установите щиток заправочной трубы.

Момент затяжки:

1 Нм (0,1 кгс-м, 0,7 фунт-сила-фут)

8) Опустите автомобиль.
9) Установите правое заднее колесо.

Момент затяжки:

100 Нм (10,2 кгс-м, 73,8 фунт-сила-фут)

(1) Шланг

(2) Зажим или хомут

(3) Трубка

FU-00103

(A)

(C)

(B)

FU-03360

(A)

(B)

FU-00104

( 1 )

( 2 )

( 3 )

L

L/2

FU-03300

FU-03361

FU(H4DO 1.5)-53

Заправочная труба

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

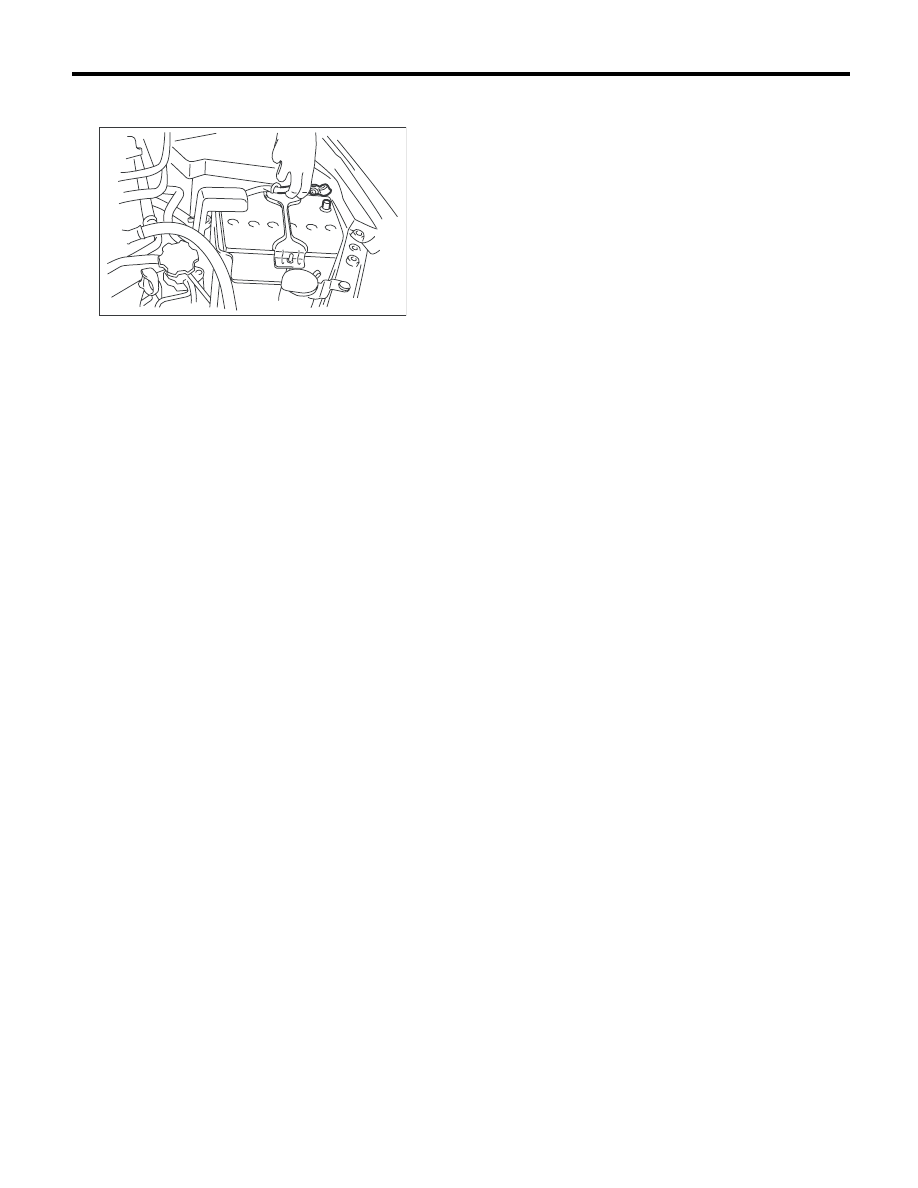

10) Присоедините провод массы к аккумулято-
ру.

11) Проверьте углы установки колес и отрегу-
лируйте при необходимости.
12) Проведите повторную инициализацию сис-
темы автоматической регулировки уровня све-
тового пучка фар. <См. LI-16, ПРОЦЕДУРА,
Система автоматической регулировки уровня
светового пучка фар.>

C: ПРОВЕРКА

1) Проверьте, нет ли на заправочной трубе от-
верстий, трещин либо иных повреждений.
2) Убедитесь в отсутствии трещин на топлив-
ном шланге и плотности его присоединения.
