Subaru Forester (2004 год). Обслуживание и эксплуатация - часть 897





ПУЧОК ПРОВОДКИ ПАНЕЛИ ИНСТРУМЕНТОВ

WI-292

СИСТЕМА ПРОВОДКИ

53. Пучок проводки панели инструментов

A:  РАСПОЛОЖЕНИЕ

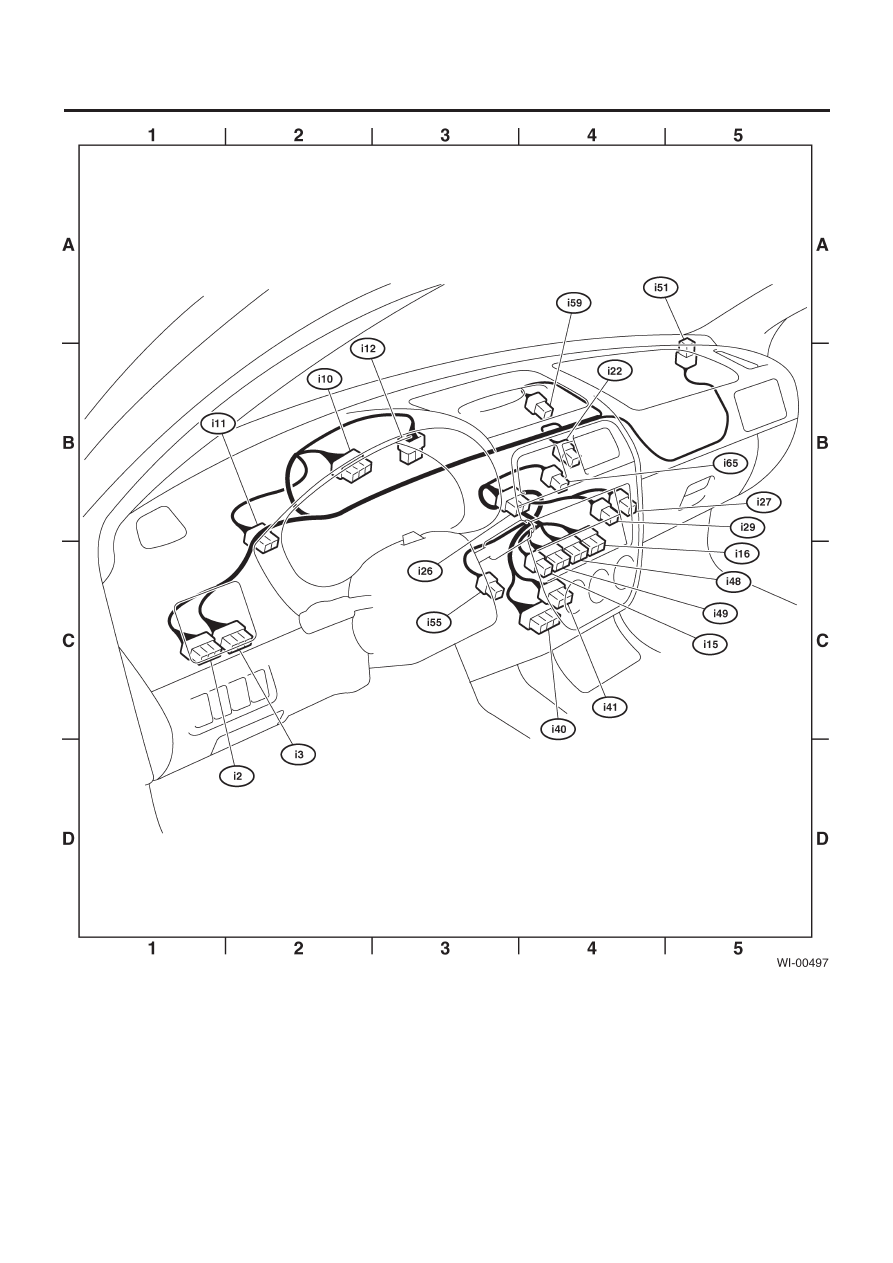

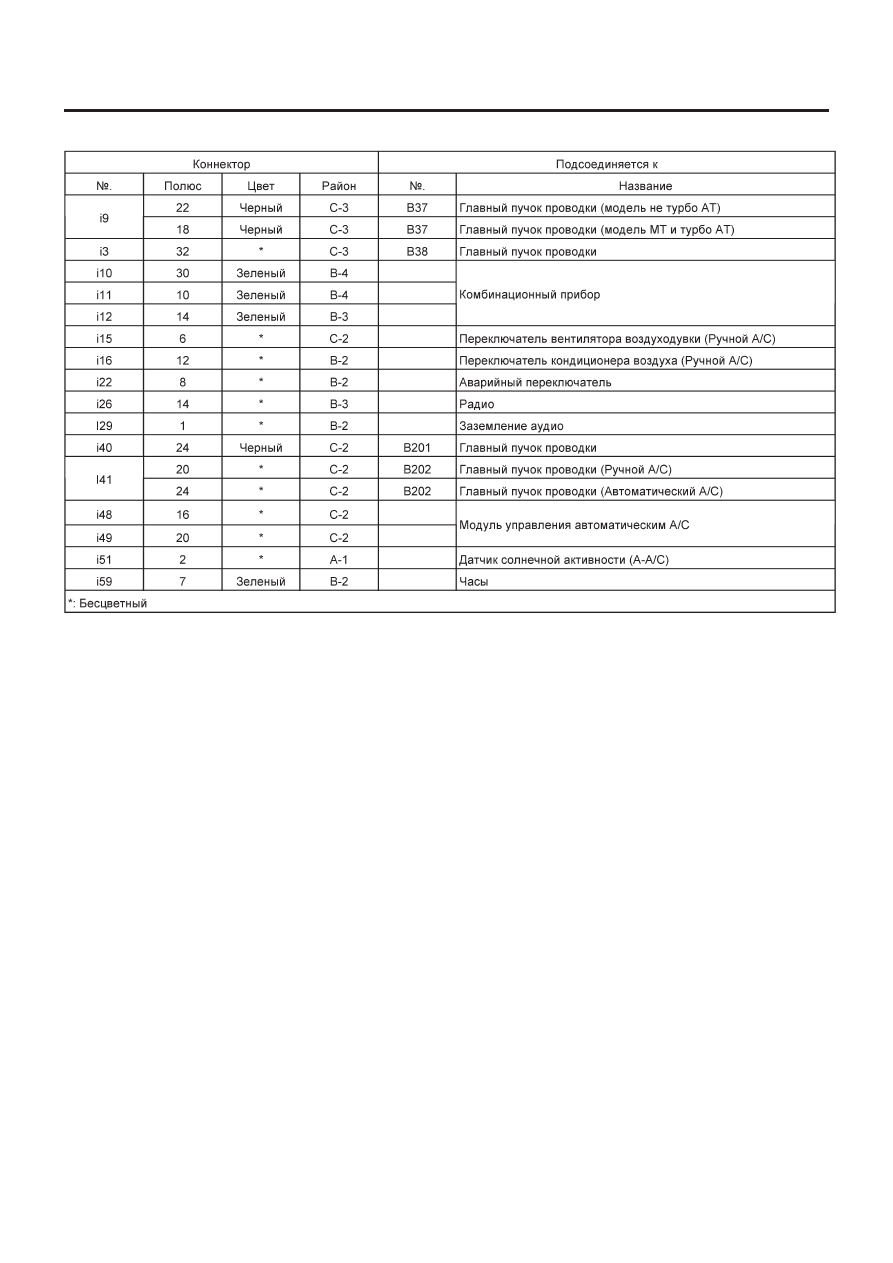

1.  МОДЕЛЬ LHD

ПУЧОК ПРОВОДКИ ПАНЕЛИ ИНСТРУМЕНТОВ

WI-293

СИСТЕМА ПРОВОДКИ

ПУЧОК ПРОВОДКИ ПАНЕЛИ ИНСТРУМЕНТОВ

WI-294

СИСТЕМА ПРОВОДКИ

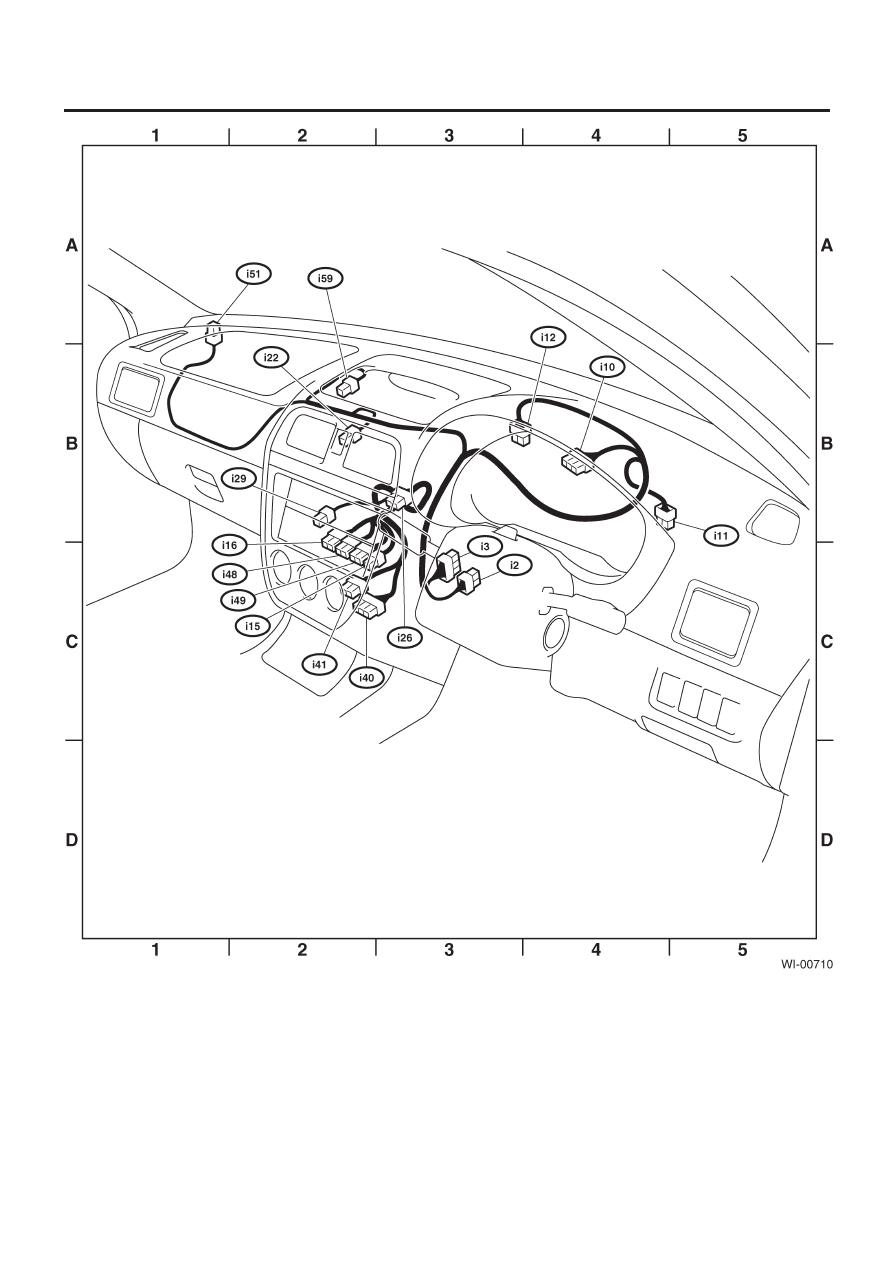

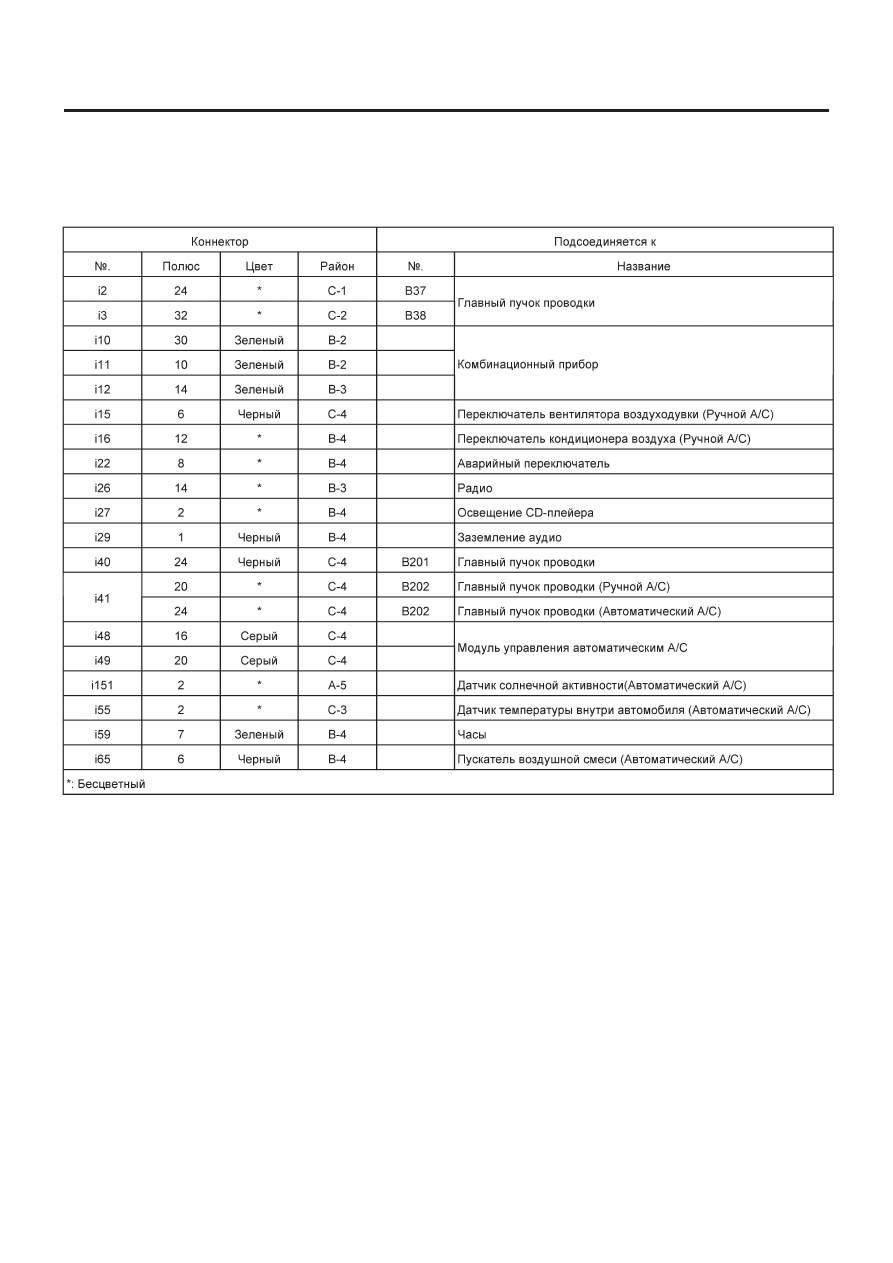

2.  МОДЕЛЬ RHD

ПУЧОК ПРОВОДКИ ПАНЕЛИ ИНСТРУМЕНТОВ

WI-295

СИСТЕМА ПРОВОДКИ
