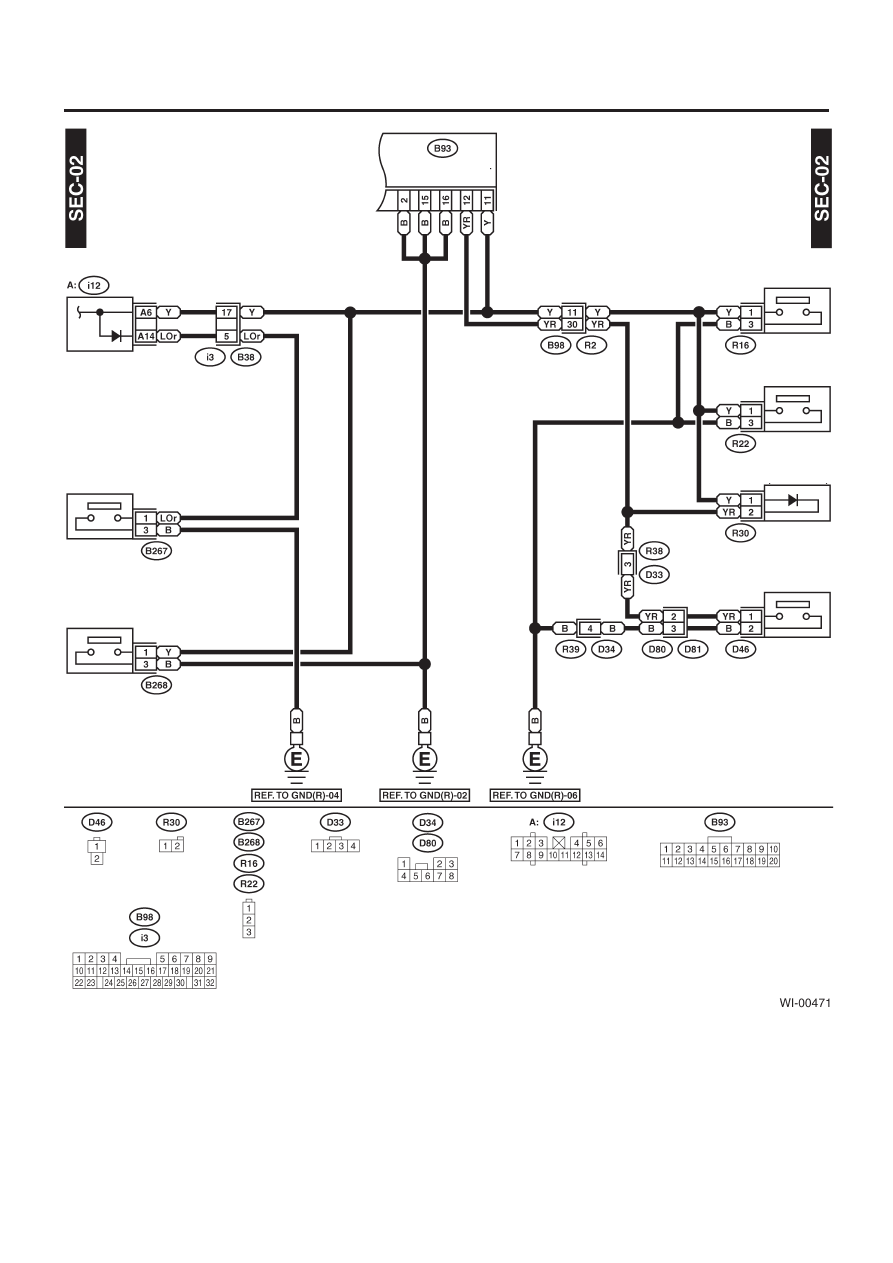

СИСТЕМА БЕЗОПАСНОСТИ

WI-260

СИСТЕМА ПРОВОДКИ

Модуль управления
безопасностью

Диод

(задняя дверца)

Комбинационный прибор

Переключатель
передней двери RH

Переключатель
передней двери LH

Переключатель защелки
задней дверцы

Переключатель
задней двери RH

Переключатель
задней двери LH

Зеленый

СИСТЕМА СТАРТЕРА

WI-261

СИСТЕМА ПРОВОДКИ

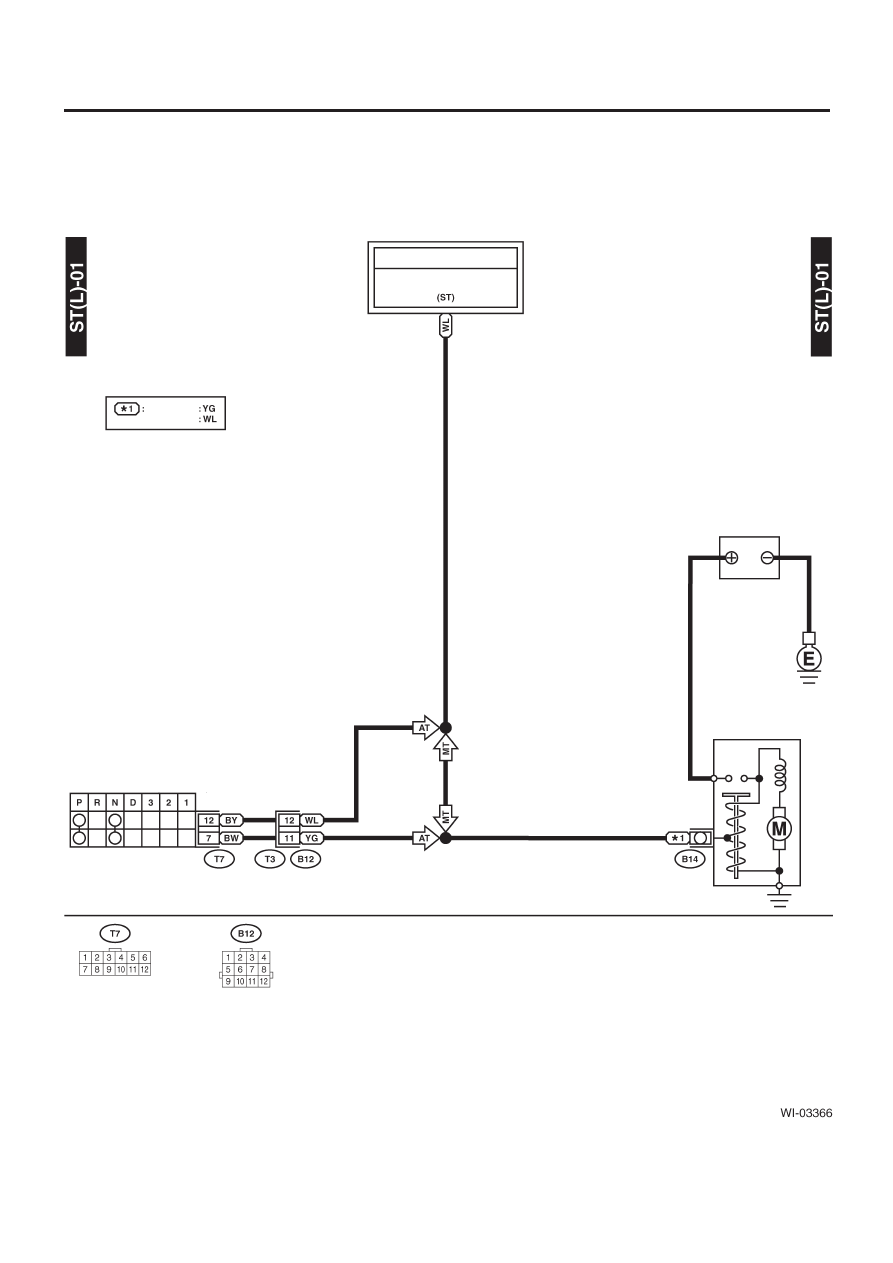

40. Система стартера

А: ДИАГРАММА ПРОВОДКИ

1. МОДЕЛЬ LHD

К ПИТАНИЮ

ПЕРЕКЛЮЧАТЕЛЬ

ЗАЖИГАНИЯ ST

МОДЕЛЬ АТ
МОДЕЛЬ МТ

ИНГИБИТОРНЫЙ ПЕРЕКЛЮЧАТЕЛЬ

АККУМУЛЯТОР

МОТОР СТАРТЕРА

СИСТЕМА СТАРТЕРА

WI-262

СИСТЕМА ПРОВОДКИ

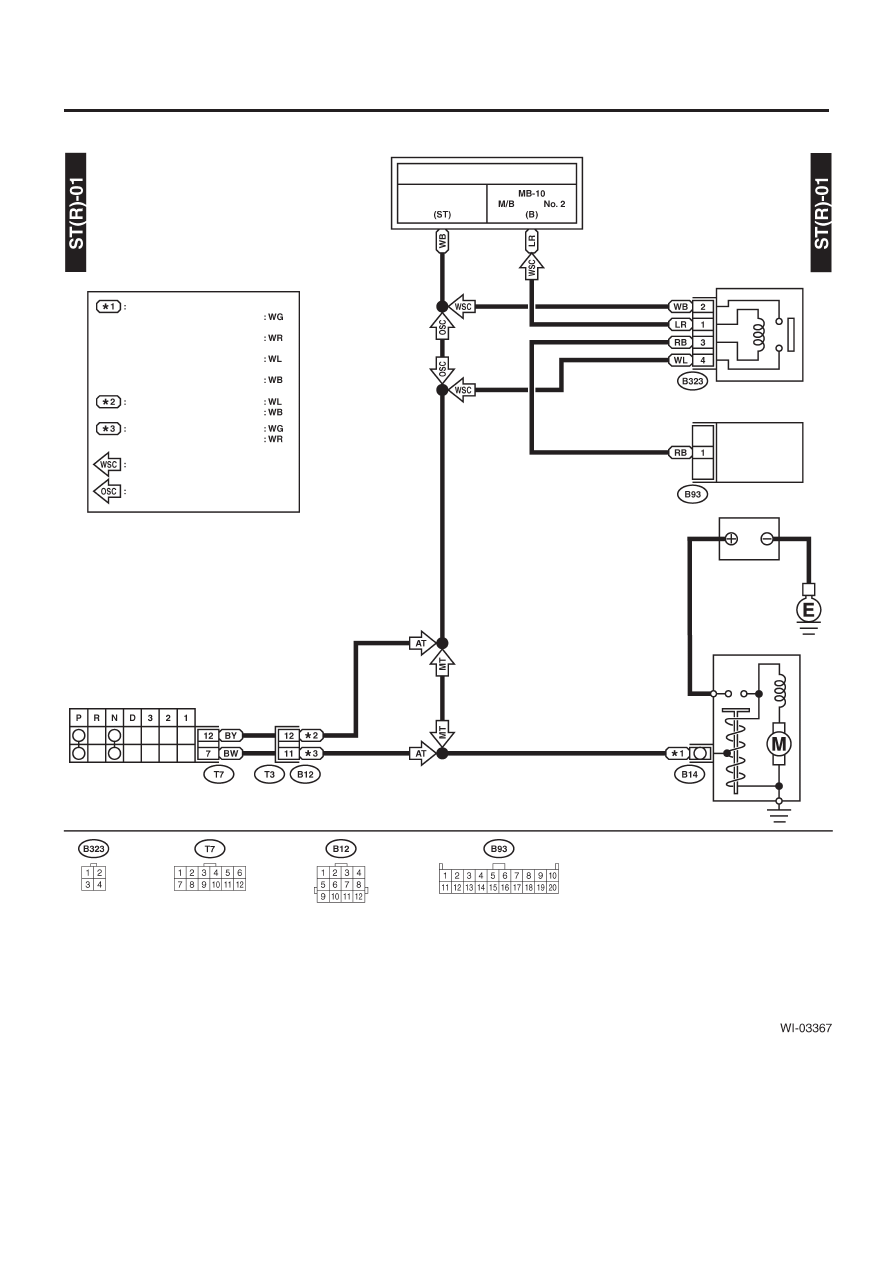

2. МОДЕЛЬ RHD

К ПИТАНИЮ

ПЕРЕКЛЮЧАТЕЛЬ

ЗАЖИГАНИЯ ST

МОДЕЛЬ АТ С СИСТЕМОЙ БЕ-
ЗОПАСНОСТИ
МОДЕЛЬ АТ БЕЗ СИСТЕМЫ БЕ-
ЗОПАСНОСТИ
МОДЕЛЬ МТ С СИСТЕМОЙ БЕ-
ЗОПАСНОСТИ
МОДЕЛЬ МТ БЕЗ СИСТЕМЫ БЕ-
ЗОПАСНОСТИ

МОДЕЛЬ С БЕЗОПАСНОСТЬЮ
МОДЕЛЬ БЕЗ БЕЗОПАСНОСТИ

МОДЕЛЬ С БЕЗОПАСНОСТЬЮ
МОДЕЛЬ БЕЗ БЕЗОПАСНОСТИ

МОДЕЛЬ С БЕЗОПАСНОСТЬЮ

МОДЕЛЬ БЕЗ БЕЗОПАСНОСТИ

ИНГИБИТОРНЫЙ ПЕРЕКЛЮЧАТЕЛЬ (МОДЕЛЬ АТ)

АККУМУЛЯТОР

МОТОР СТАРТЕРА

СИНИЙ

ПРЕДОХР.

РЕЛЕ БЕЗОПАСНОСТИ

МОДУЛЬ УПРАВЛЕНИЯ
БЕЗОПАСНОСТЬЮ

СИСТЕМА ЛЮКА

WI-263

СИСТЕМА ПРОВОДКИ

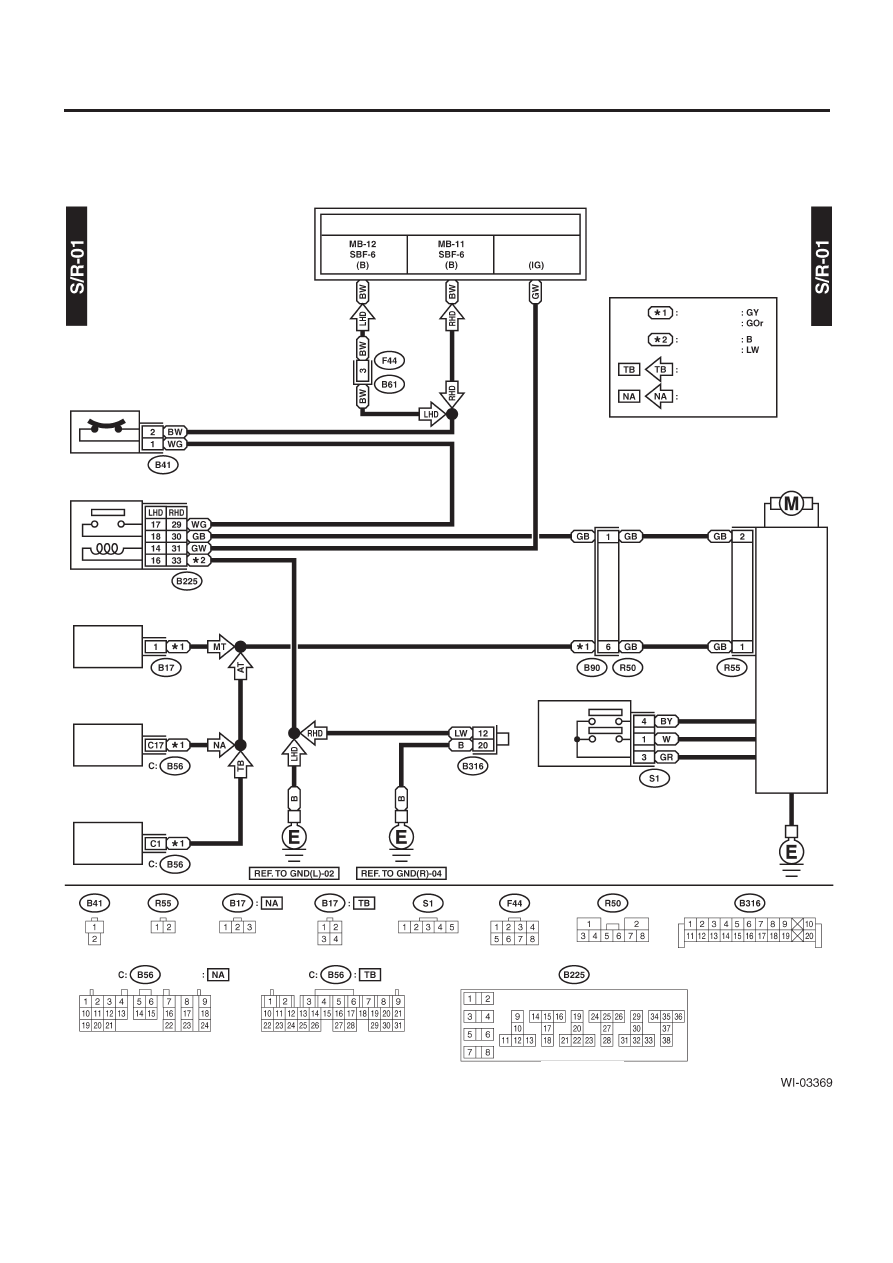

43. Система люка

А: ДИАГРАММА ПРОВОДКИ

К питанию

Реле

зажигания  IG

Прерыватель
электростеклоподъемников

Реле электростек-
лоподъемников

Датчик скорости
автомобиля
(модель МТ)

ТСМ (модель АТ)
(модель не турбо)

ТСМ (модель АТ)
(модель турбо)

Модель LHD

Модель RHD

Модель LHD

Модель RHD

Модель турбо

Модель не турбо

Переключатель люка

Соединительный
коннектор
заземления

открыть

закрыть

Мотор
и модуль
управления
люком

Зеленый

Блок реле
