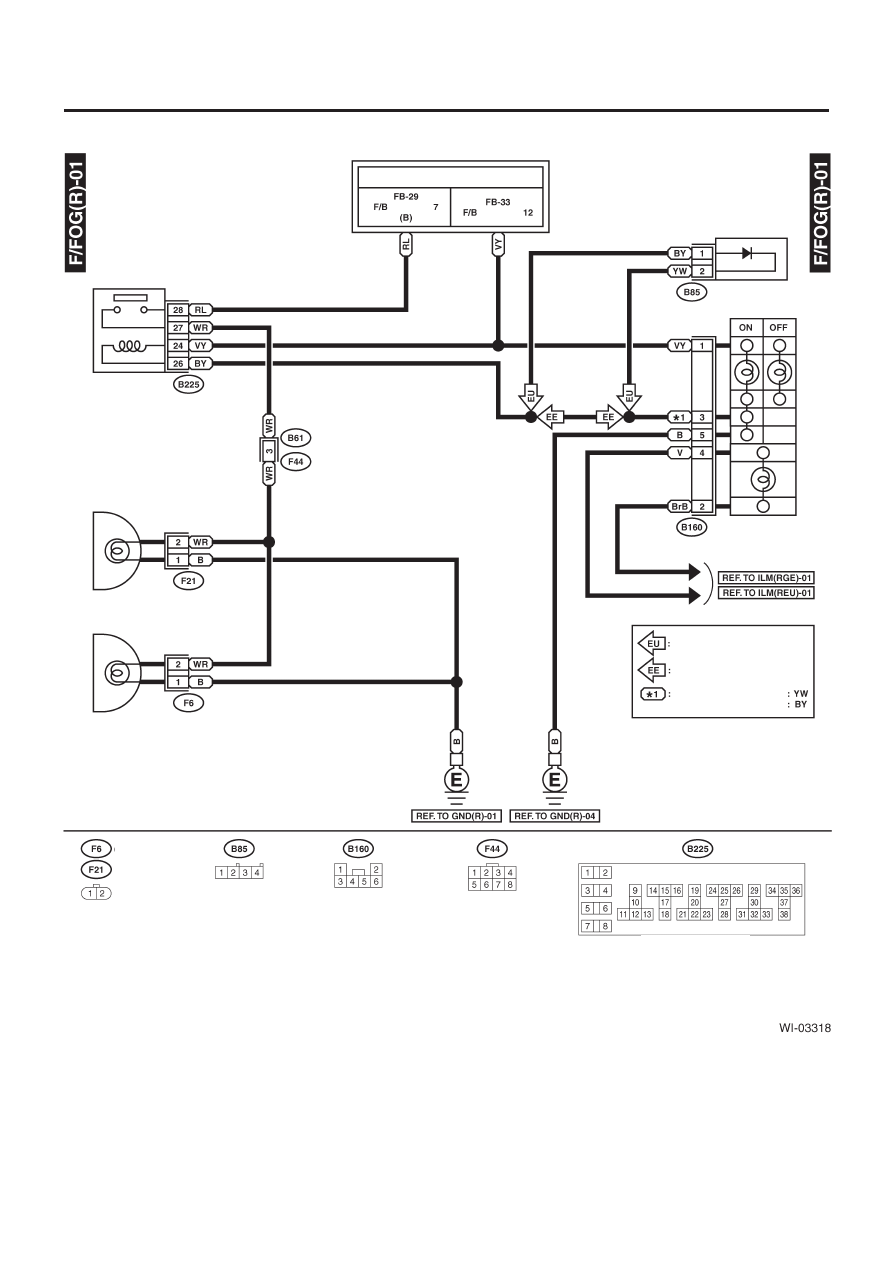

СИСТЕМА ПЕРЕДНИХ ПРОТИВОТУМАННЫХ ОГНЕЙ

WI-220

СИСТЕМА ПРОВОДКИ

2. МОДЕЛЬ RHD

К питанию

Предох. №

Предох. №

Реле передних
противотуманных огней

Передние противотуманные
огни LH

Передние противотуманные
огни RH

Переключатель передних
противотуманных огней

Диод задних противотуманных
огней (модель ЕК)

МОДЕЛЬ ЕК

КРОМЕ МОДЕЛИ ЕК

МОДЕЛЬ ЕК
КРОМЕ МОДЕЛИ ЕК

Черный

Черный

Серый

Блок реле (черный)

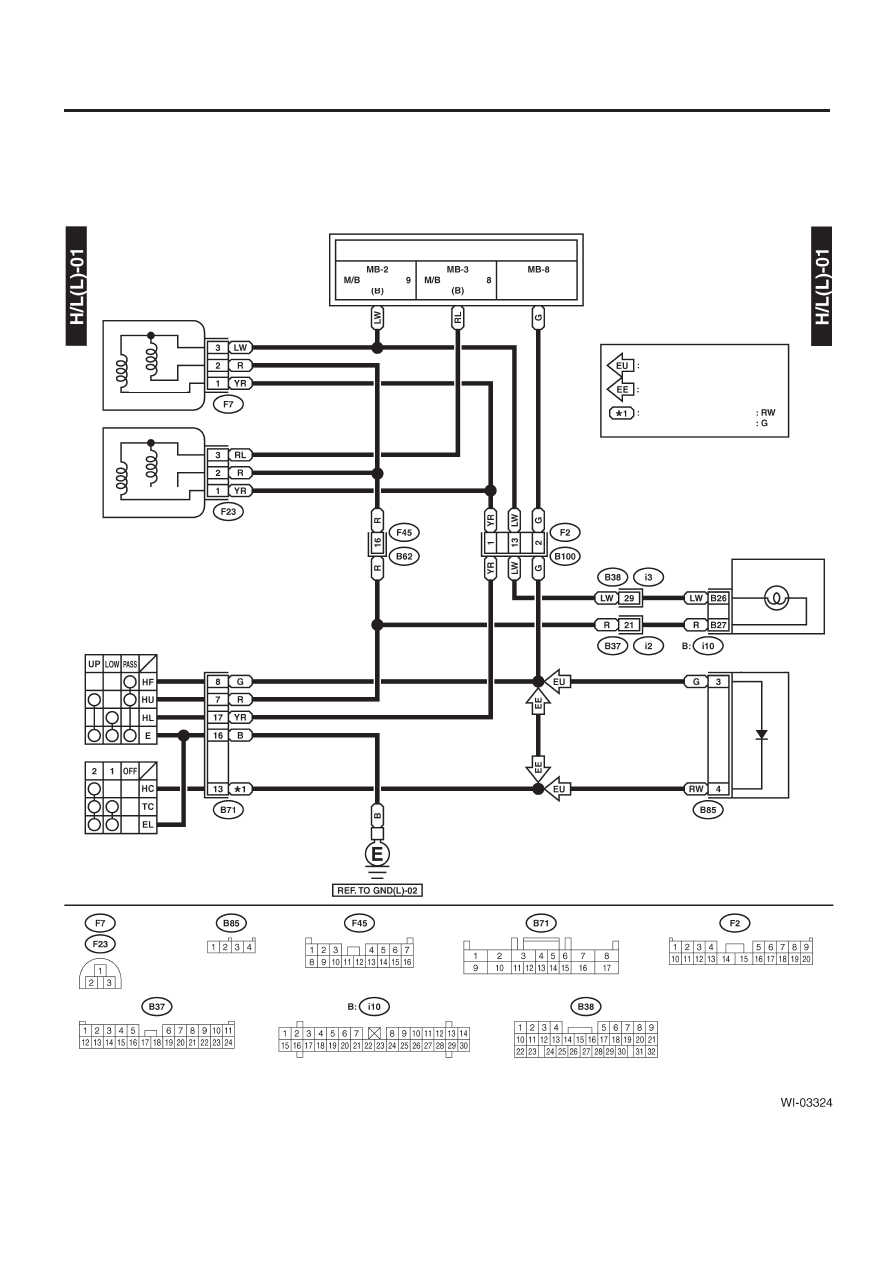

СИСТЕМА ПЕРЕДНИХ ФАР

WI-221

СИСТЕМА ПРОВОДКИ

25. Система передних фар

А: ДИАГРАММА ПРОВОДКИ

1. МОДЕЛЬ LHD

К питанию

Предох. №

Предох. №

Реле

передних фар

Передняя фара RH

Передняя фара LH

(дальний свет)

(дальний свет)

(ближний свет)

(ближний свет)

Переключатель реостата
и обгона

Переключатель освещения

Комбинационный прибор

Световой индикатор
дальнего света

Диод (освещение)

Черный

Синий

Черный

Зеленый

МОДЕЛЬ ЕС

КРОМЕ МОДЕЛИ ЕС

МОДЕЛЬ ЕС
КРОМЕ МОДЕЛИ ЕС

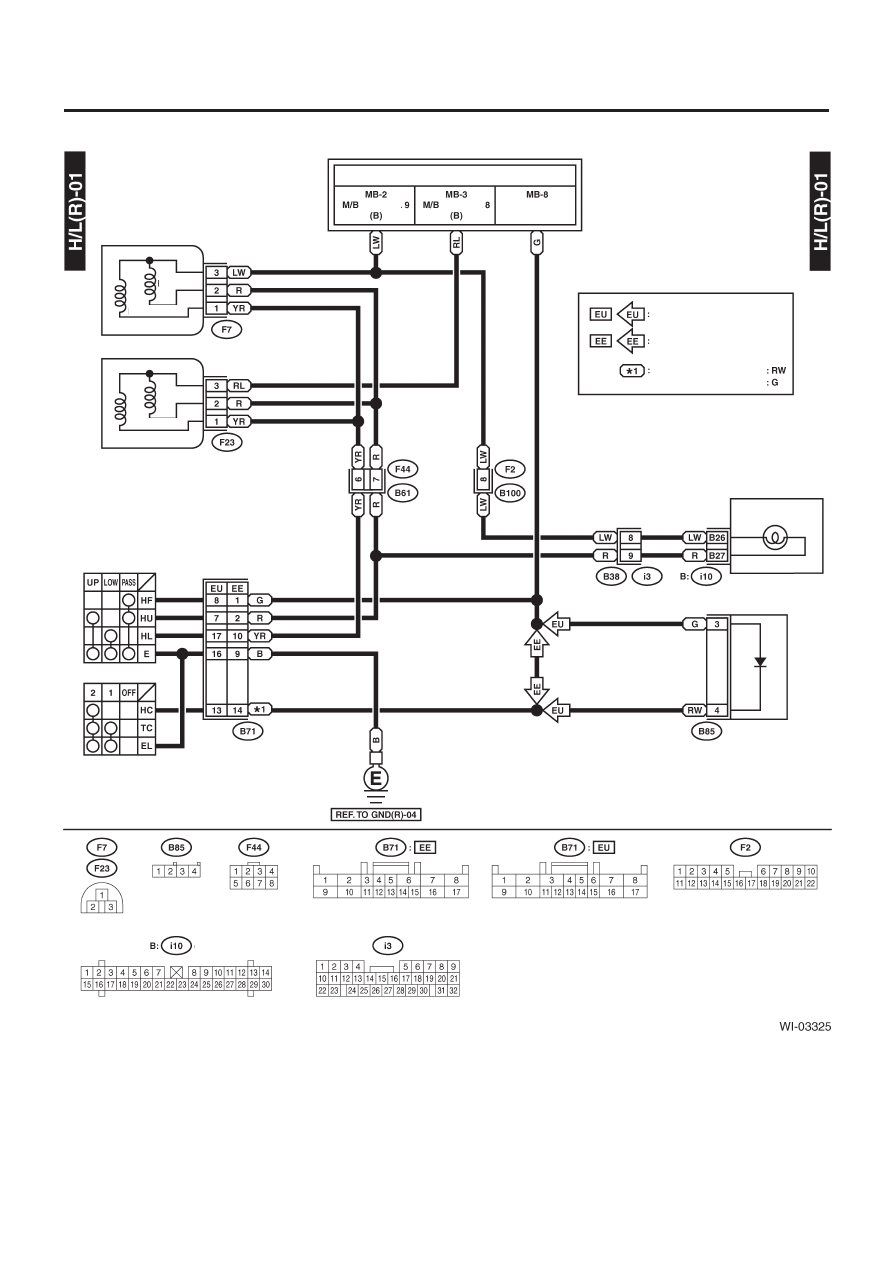

СИСТЕМА ПЕРЕДНИХ ФАР

WI-222

СИСТЕМА ПРОВОДКИ

2. МОДЕЛЬ RHD

К питанию

Предох. №

Предох. №

Реле

передних фар

Передняя фара RH

Передняя фара LH

(дальний свет)

(дальний свет)

(ближний свет)

(ближний свет)

Переключатель реостата
и обгона

Переключатель освещения

Комбинационный прибор

Световой индикатор
дальнего света

Диод (освещение)

Синий

Зеленый

Серый

МОДЕЛЬ ЕК

КРОМЕ МОДЕЛИ ЕК

МОДЕЛЬ ЕК
КРОМЕ МОДЕЛИ ЕК

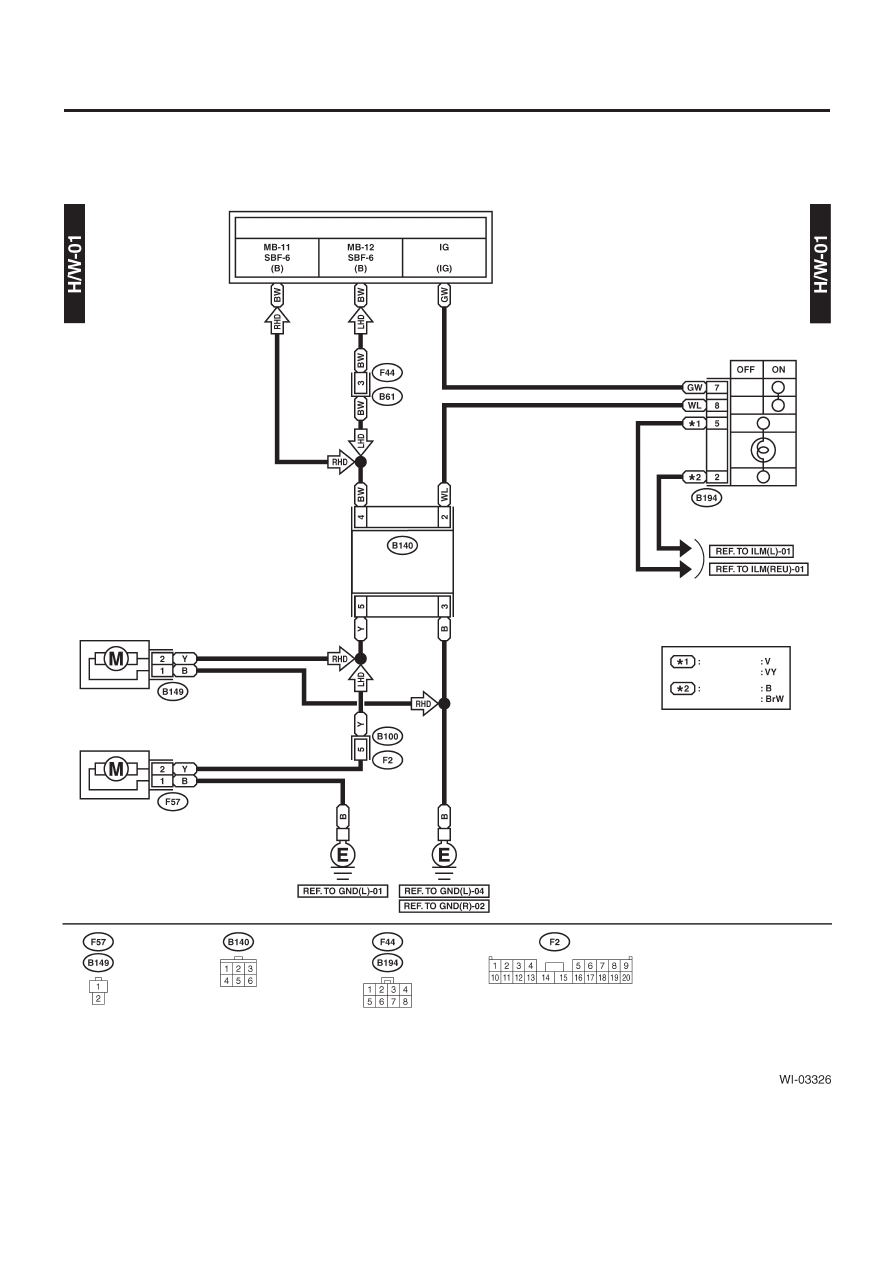

СИСТЕМА ОМЫВАТЕЛЕЙ ПЕРЕДНИХ ФАР

WI-223

СИСТЕМА ПРОВОДКИ

26. Система омывателей передних фар

А: ДИАГРАММА ПРОВОДКИ

К ПИТАНИЮ

РЕЛЕ ЗАЖИГАНИЯ

МОДУЛЬ
ОМЫВАТЕЛЯ
ПЕРЕДНИХ ФАР

МОДЕЛЬ LHD

МОДЕЛЬ RHD

МОДЕЛЬ LHD
МОДЕЛЬ RHD

ПЕРЕКЛЮЧАТЕЛЬ
ОМЫВАТЕЛЯ
ПЕРЕДНИХ ФАР

МОТОР ОМЫВАТЕЛЯ
ПЕРЕДНИХ ФАР
(МОДЕЛЬ RHD)

МОТОР ОМЫВАТЕЛЯ
ПЕРЕДНИХ ФАР
(МОДЕЛЬ LHD)

СИНИЙ

СИНИЙ

ЧЕРНЫЙ

СИНИЙ
