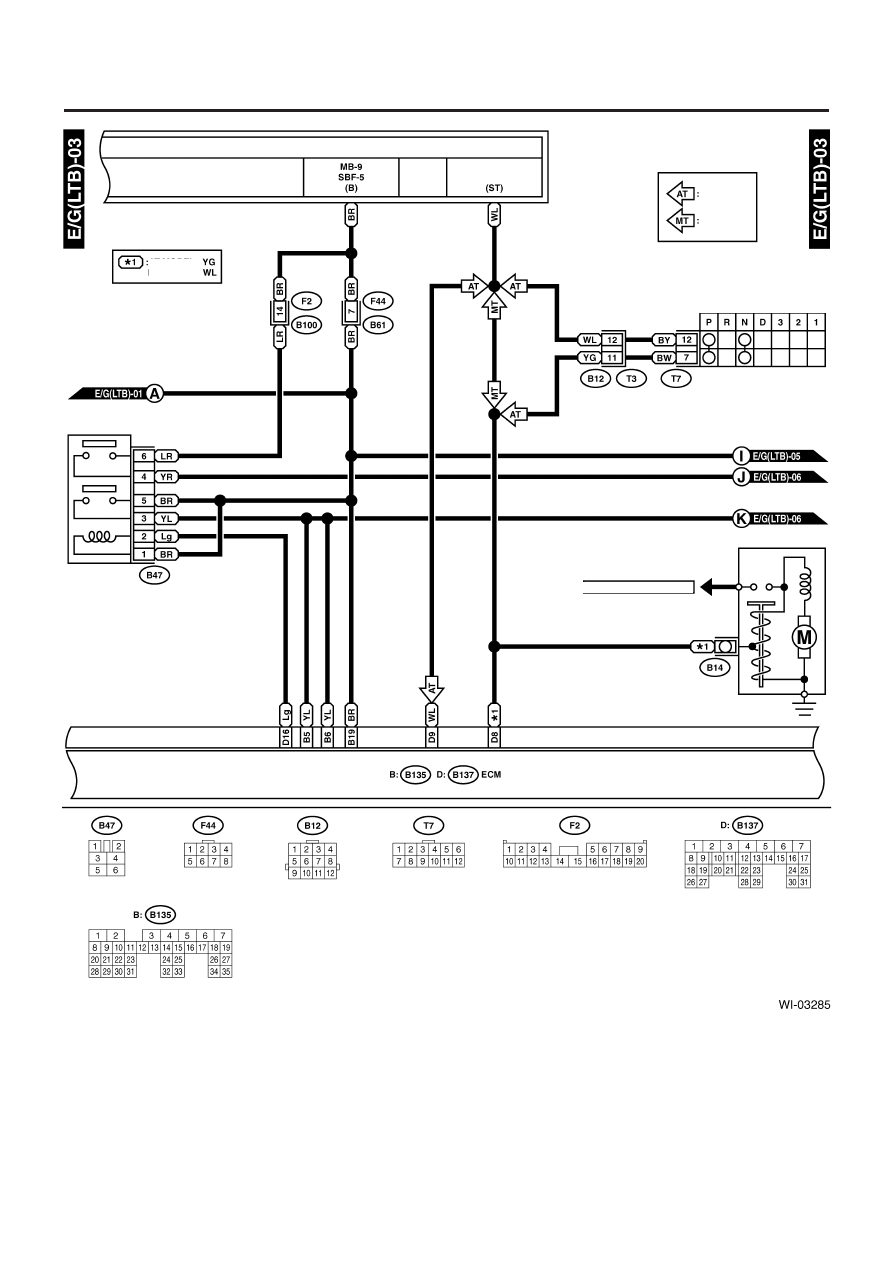

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-136

СИСТЕМА ПРОВОДКИ

К питанию

Перключатель

зажигания ST

Модель АТ

Модель МТ

Модель АТ
Модель МТ

Ингибиторный переключатель (АТ)

Главное реле

К клемме аккумулятора

Мотор стартера

СИНИЙ

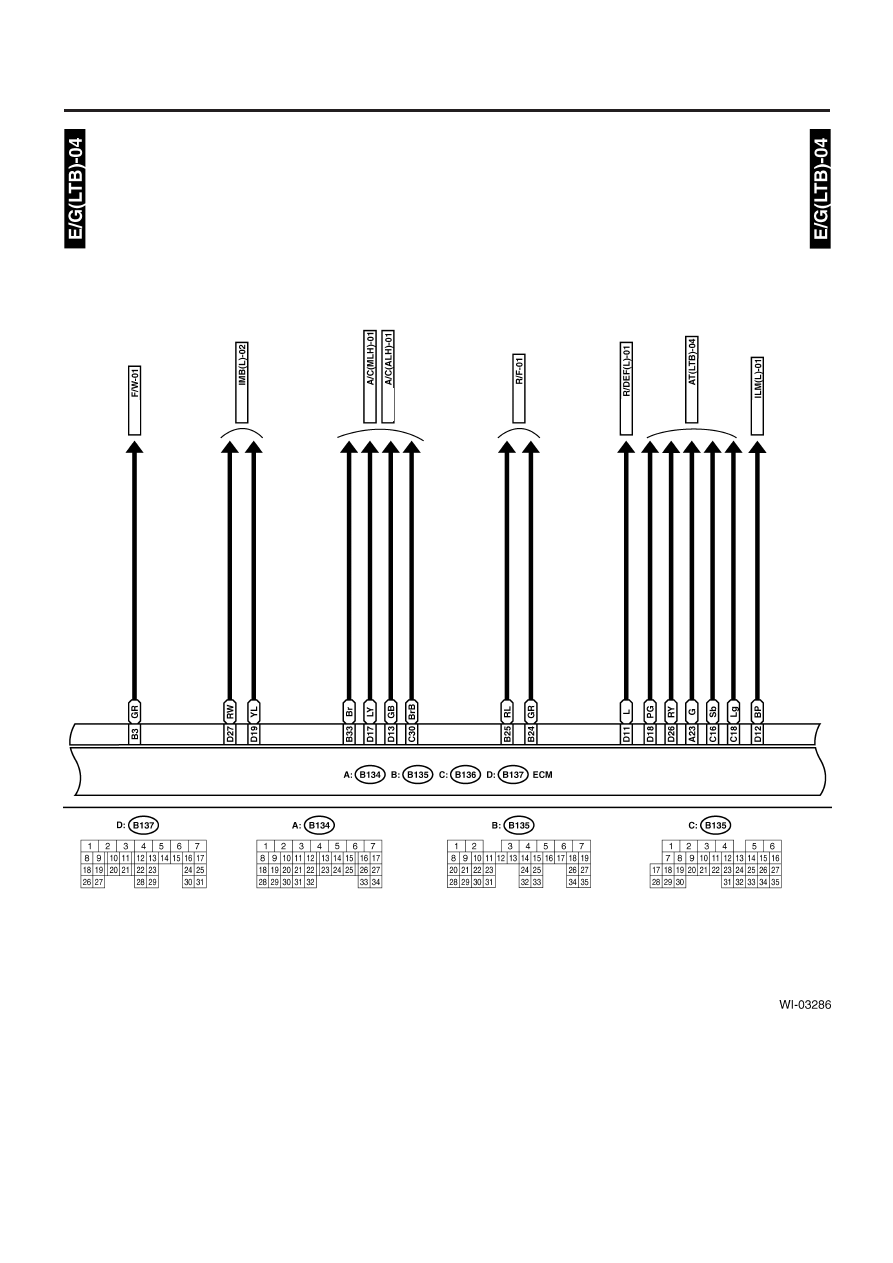

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-137

СИСТЕМА ПРОВОДКИ

СМ.

СМ.

СМ.

СМ.

СМ.

СМ.

СМ.

СМ.

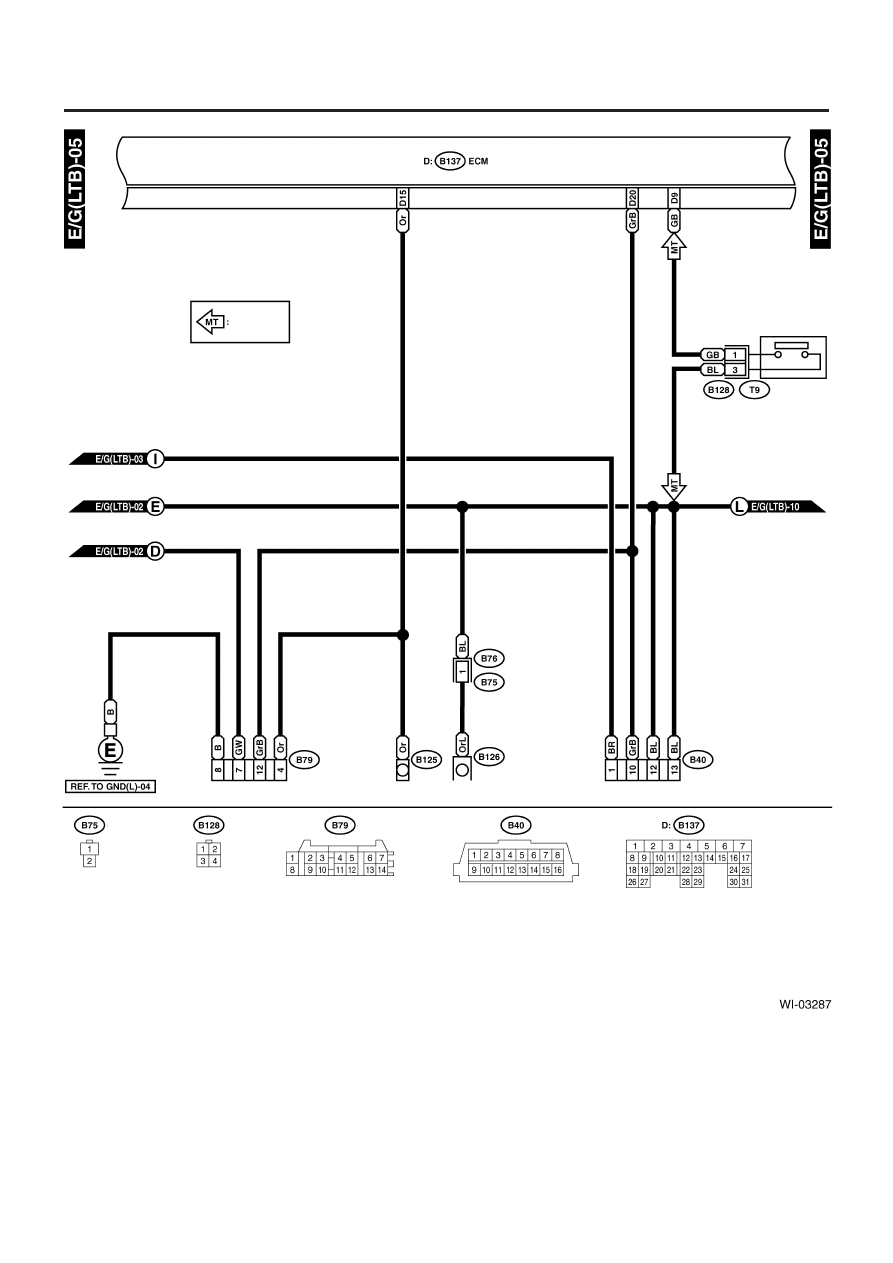

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-138

СИСТЕМА ПРОВОДКИ

Переключатель
нейтрального положения

Коннектор
тестового
режима

Коннектор конца линии

Коннектор связи данных

Ограничительный коннектор конца линии

ЗЕЛЕНЫЙ

СЕРЫЙ

СЕРЫЙ

ЧЕРНЫЙ

МОДЕЛЬ МТ

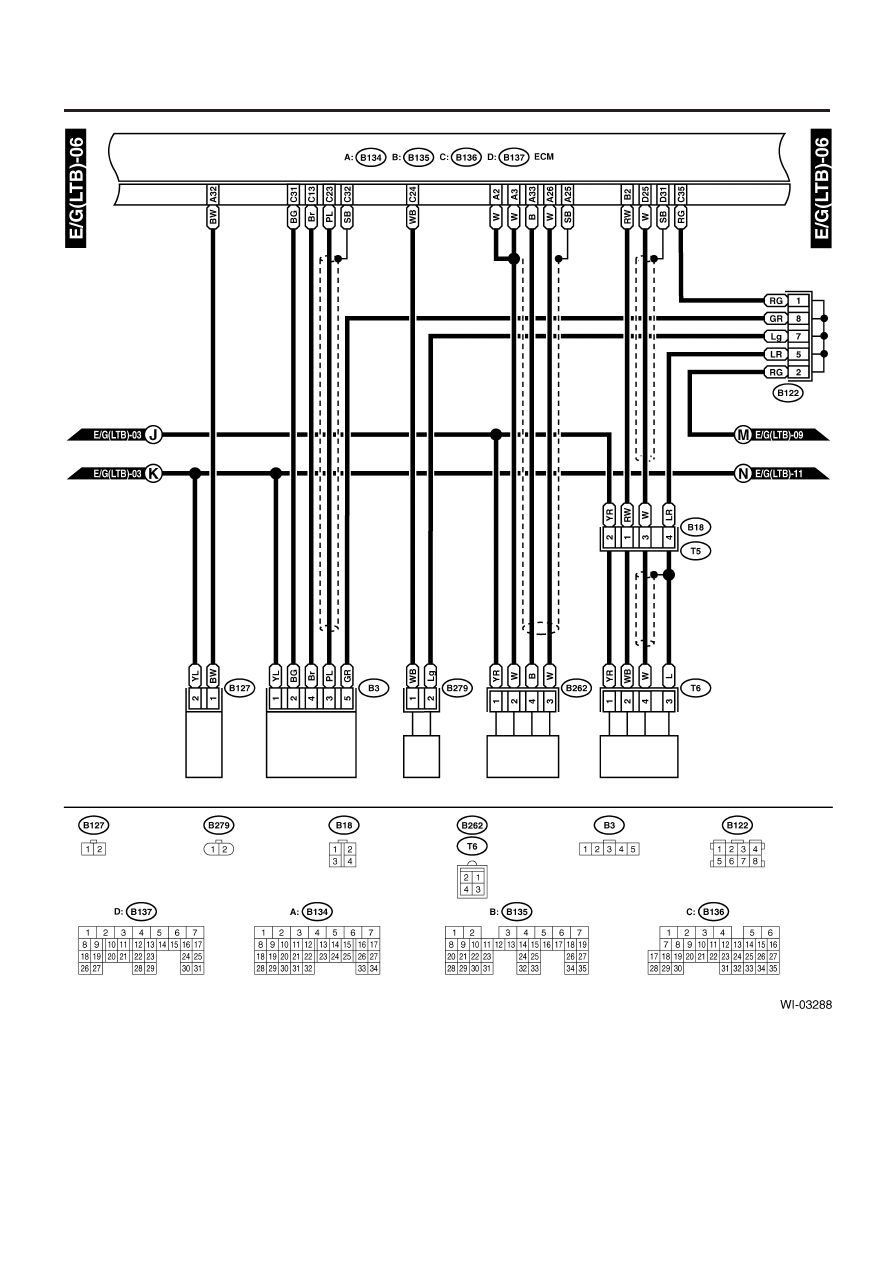

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-139

СИСТЕМА ПРОВОДКИ

СОЕДИНИТЕЛЬНЫЙ КОННЕКТОР
ЗАЗЕМЛЕНИЯ ДАТЧИКА

СОЛЕНОИД
ВЫПУСКНОГО ТРАКТА

ДАТЧИК

ВОЗДУШНОГО ПОТОКА

ДАТЧИК ТЕМПЕРАТУРЫ
ВЫХЛОПНОГО ГАЗА

ПЕРЕДНИЙ ДАТЧИК
КИСЛОРОДА (A/F)

ЗАДНИЙ ДАТЧИК
КИСЛОРОДА

СИНИЙ

СЕРЫЙ

СЕРЫЙ

СЕРЫЙ

ЧЕРНЫЙ

СЕРЫЙ
