ОБЩАЯ ПРОЦЕДУРА ДИАГНОСТИКИ

WI-8

СИСТЕМА ПРОВОДКИ

Диаграмма проводки показывает режим реле, когда возбужденная цепь выключена.

ОБЩАЯ ПРОЦЕДУРА ДИАГНОСТИКИ

WI-9

СИСТЕМА ПРОВОДКИ

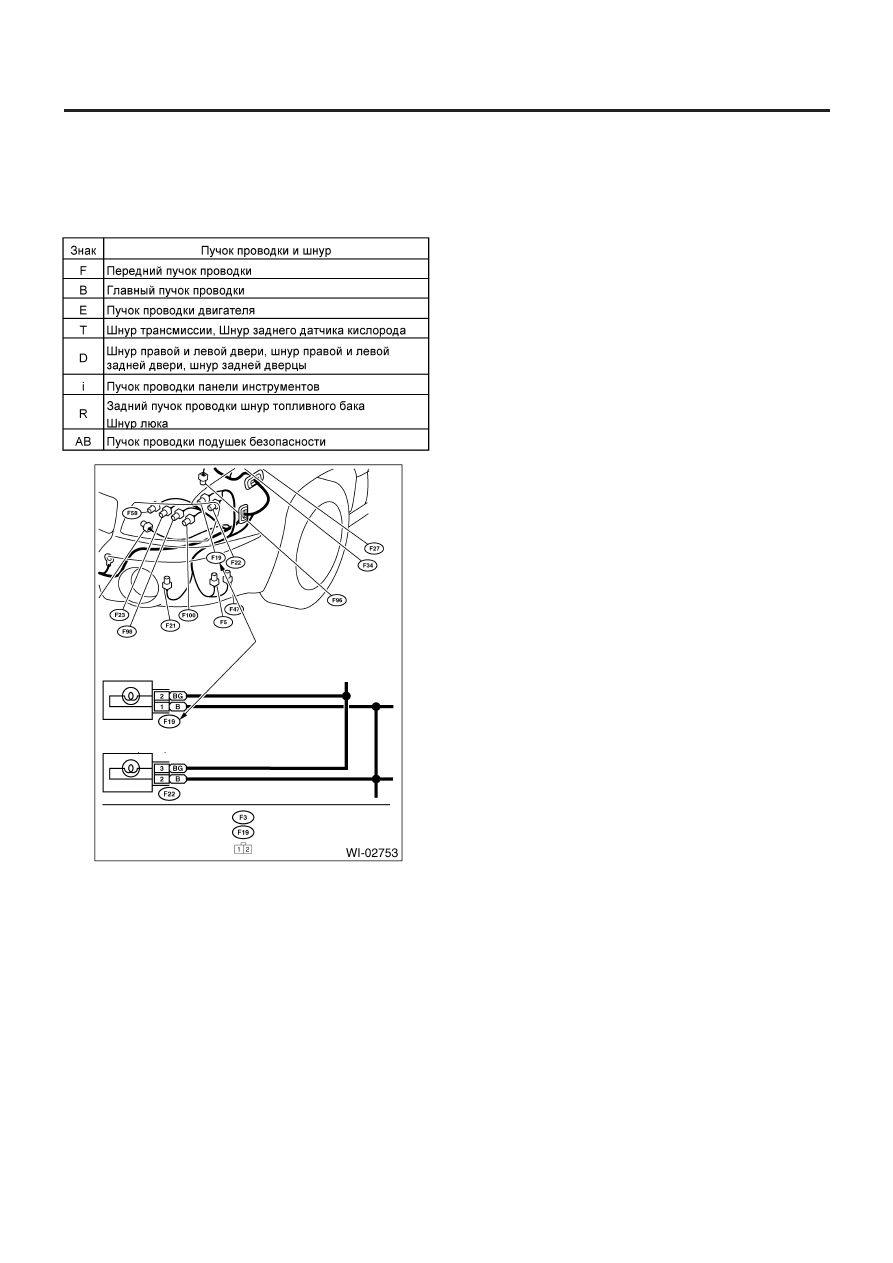

• Номер каждого коннектора, показанного в диаграмме про-
водки, соответствует номеру в пучке проводки. Расположе-
ние каждого коннектора в настоящем автомобиле можно оп-
ределить путем прочтения первого знака коннектора (напри-
мер, "F" для F8, "i" для i16 и т.д.) и типа пучка проводки.
Первый знак номера каждого коннектора относится к району
или системе в автомобиле.

Номер каждого коннекто-
ра, указанный в диаграм-
ме проводки, соответст-
вует номеру в автомобиле

Свет переднего ле-
вого сигнала пово-
рота (верхний)

Свет переднего левого сигнала поворота (нижний)

Серый

Серый

ОБЩАЯ ПРОЦЕДУРА ДИАГНОСТИКИ

WI-10

СИСТЕМА ПРОВОДКИ

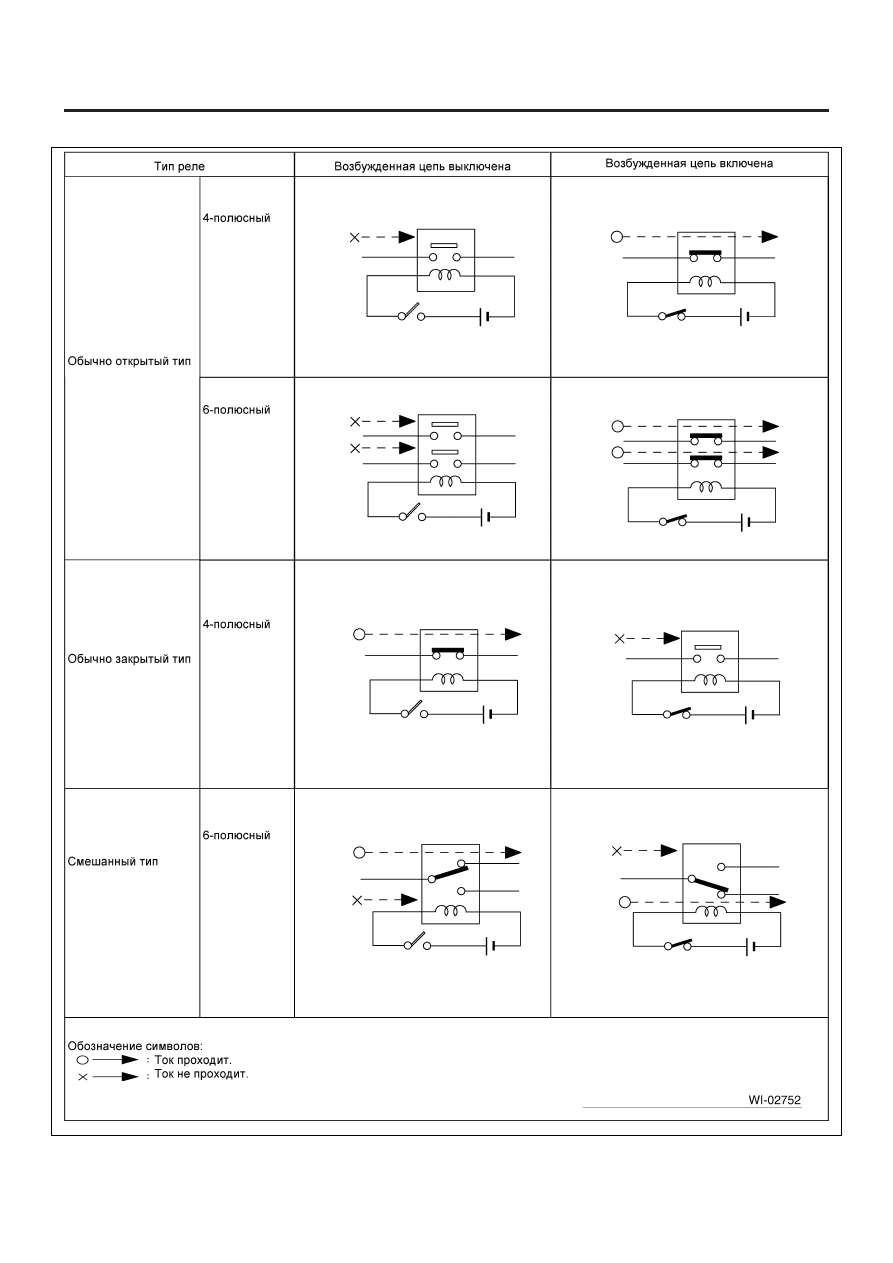

1. РЕЛЕ

Символ, используемый для обозначения реле.

2. КОННЕКТОР-1

Рисунок коннектора указывает на однополюсные типы.

3. СОЕДИНЕНИЕ ПРОВОДОВ

Для удобства некоторые диаграммы проводки указаны в раз-
вернутом виде. Направления проводки указаны при необхо-
димости посредством соответствующих символов (когда для
четкого указания требуются две страницы).

4. НОМЕР И РАЗРЯД ПРЕДОХРАНИТЕЛЯ

Соответствуют номеру и разряду используемого предохра-
нителя (в главной коробке предохранителей, в распредели-
тельной коробке).

5. КОННЕКТОР-2

• Каждый коннектор указан символом.
• Номер каждой клеммы указан в соответствующей диаграм-
ме проводки в сокращенной форме.
• Например, клемма номер "G4" относится к клемме № 4 кон-
нектора (G: F41), указанного на рисунке коннектора.

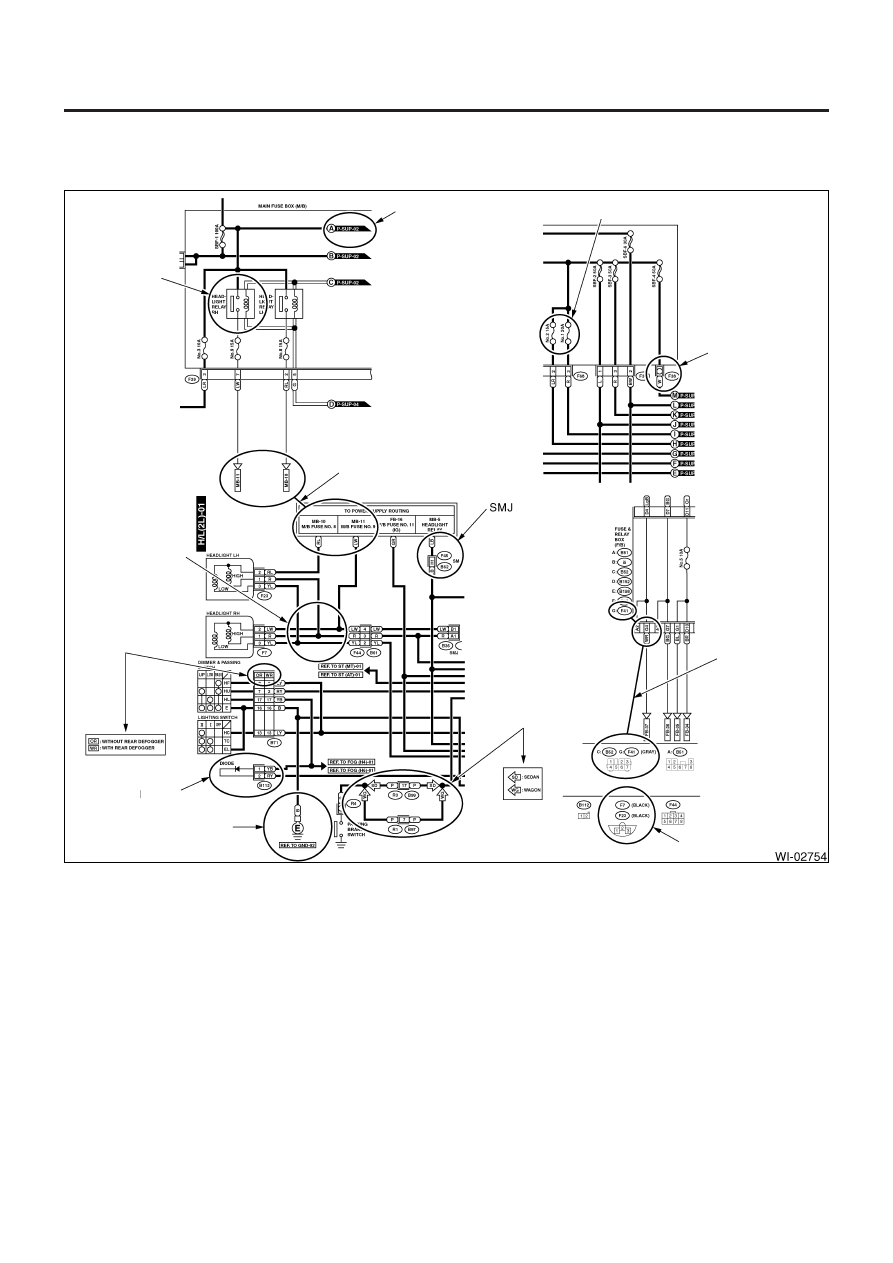

D: СИМВОЛЫ В ДИАГРАММАХ ПРОВОДКИ

В каждой диаграмме проводки используется ряд символов для облегчения определения деталей или цепей.

ОТСЛЕЖИВАНИЕ
ПРОВОДА
НА РАЗВЕРНУТЫХ
ДИАГРАММАХ
ПРОВОДКИ

КОННЕКТОР-1

МАРШРУТ ПИТАНИЯ

СИМВОЛЫ
ПОДСОЕДИНЕНИЯ
И ПЕРЕСЕЧЕНИЯ
ПРОВОДА

КЛАССИФИКАЦИЯ
СПЕЦИФИКАЦИИ

КЛАССИФИКАЦИЯ
СПЕЦИФИКАЦИИ

КОННЕКТОР-2

ДИОД

ЗАЗЕМЛЕНИЕ

РЕЛЕ

Пример

НОМЕР И РАЗРЯД ПРЕДОХРАНИТЕЛЯ

РИСУНОК  КОННЕКТОРА

ОБЩАЯ ПРОЦЕДУРА ДИАГНОСТИКИ

WI-11

СИСТЕМА ПРОВОДКИ

6. РИСУНОК КОННЕКТОРА

• Каждый рисунок коннектора четко определяет форму и
цвет коннектора и расположение клемм. Не имеющие цвета
коннекторы указываются их естественным цветом.
• Если на рисунке указано более двух типов номеров коннек-
торов, это значит, что используются коннекторы того же типа.

7. ЗАЗЕМЛЕНИЕ

Каждую точку заземления можно легко определить, посмот-
рев на соответствующий пучок проводки.

8. ДИОД

Символ, используемый для обозначения диода.

9. ОТСЛЕЖИВАНИЕ ПРОВОДА

НА РАЗВЕРНУТЫХ ДИАГРАММАХ ПРОВОДКИ

Если диаграмма проводки занимает не менее двух страниц,
символ (состоящий из тех же самых знаков со стрелками),
упрощает отслеживание направления провода от страницы к
странице. A

↔ A, B ↔ B

10. СИМВОЛЫ ПОДСОЕДИНЕНИЯ

И ПЕРЕСЕЧЕНИЯ ПРОВОДА

11. МАРШРУТ ПИТАНИЯ

Символ, используемый для обозначения питания в каждой
диаграмме проводки.
"MB-5", "MB-6", и т.д., используемые в качестве символов пи-
тания в тексте, относятся к тем, которые указаны в ПИТАНИИ
в диаграмме проводки.
Соответственно, использование ПИТАНИЯ и диаграмм про-
водки помогает обслуживающему персоналу понять все
электрическое расположение системы.

12. КЛАССИФИКАЦИЯ

ПОСРЕДСТВОМ СПЕЦИФИКАЦИИ

Если диаграммы проводок разнятся в зависимости от специ-
фикаций автомобиля, различия в спецификациях указывают-
ся с помощью аббревиатур.
Разница между направлениями указана с помощью опцион-
ного кода (ЕК, ЕС и т.д.). Опционный код указан на табличке с
номером модели, расположенной в двигательном отсеке.
См. ID-5, ТАБЛИЧКА НОМЕРА МОДЕЛИ, ИДЕНТИФИКАЦИЯ,
Идентификация.

Символ

Символ

Относится к проводам, кото-
рый подсоединены и раз-
ветвлены в точке.

Относится к проводам, кото-
рые пересекаются, но не
подсоединены.
