ОБЩЕЕ ОПИСАНИЕ

CC(H4SO)-4

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

2. Общее описание

A: ОСТОРОЖНО

1. ДОПОЛНИТЕЛЬНАЯ СДЕРЖИВАЮЩАЯ

СИСТЕМА "ПОДУШКА БЕЗОПАСНОСТИ"

Система проводки подушек безопасности проложена рядом
с модулем круиз-контроля и переключателем управления
круиз-контролем.

ОСТОРОЖНО:
• Вся проводка и коннекторы системы подушек безопас-
ности окрашены в желтый цвет. Не используйте элект-
рическое тестовое оборудование на этих цепях.
• Следите за тем, чтобы не повредить проводку системы
подушек безопасности при обслуживании модуля круиз-
контроля и переключателя управления круиз-контролем.

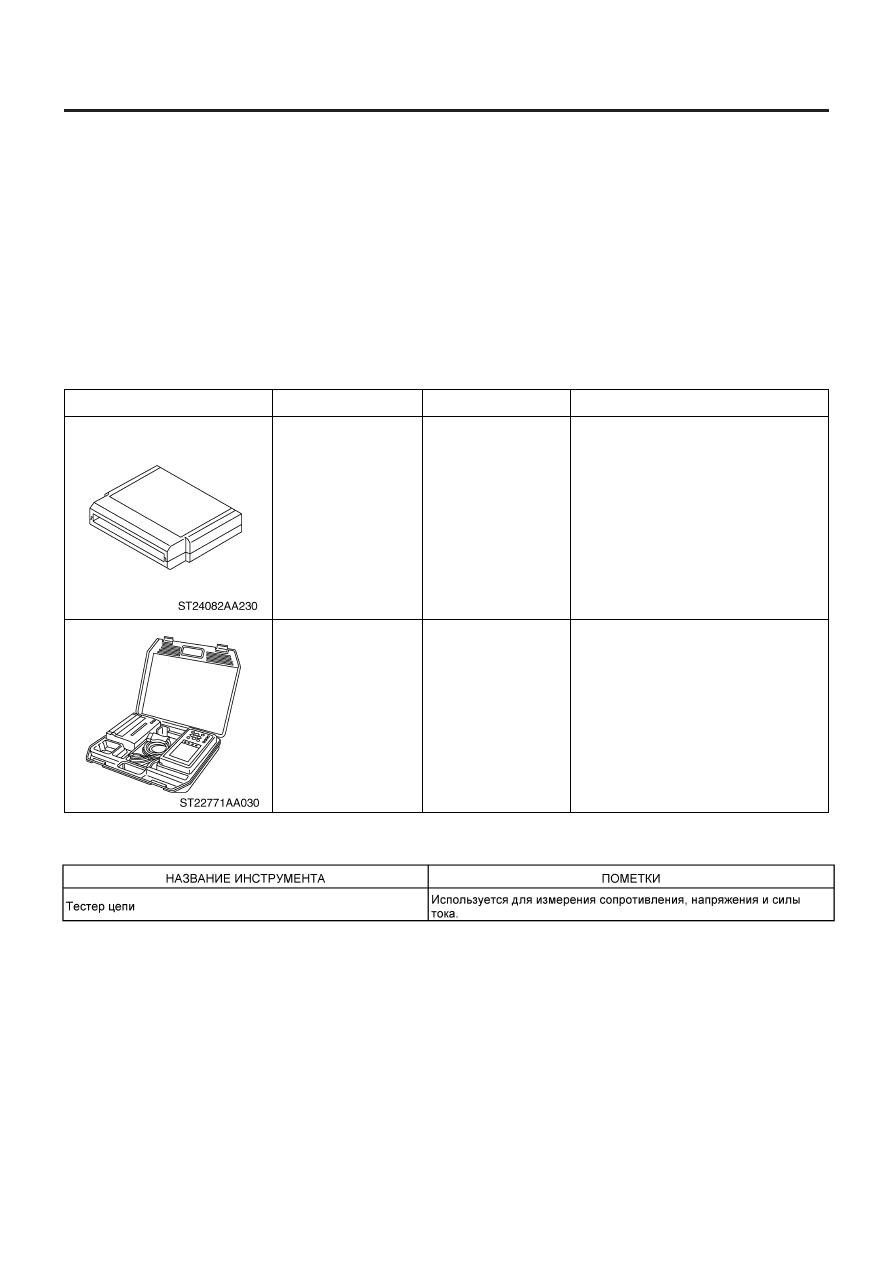

B:  ПОДГОТОВИТЕЛЬНЫЕ ИНСТРУМЕНТЫ

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

24082AA230
(новый инструмент)

22771AA030

КАРТРИДЖ

НАБОР
СЕЛЕКТОРНОГО
МОНИТОРА SUBARU

Выявление неисправностей
электрических систем.

Выявление неисправностей
электрических систем.
• Английский: 22771AA030 (без принтера)
• Немецкий: 22771AA070 (без принтера)
• Французский: 22771AA080 (без
принтера)
• Испанский: 22771AA090 (без принтера)

ОПИСАНИЕ

ПОМЕТКИ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

ОБЩЕЕ ОПИСАНИЕ

CC(H4SO)-5

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

C: ОСМОТР

1. АККУМУЛЯТОР

Измерьте напряжение аккумулятора и удельную плотность
электролита.

Стандартное напряжение:

12 В или больше

Удельная плотность:

Выше 1.260

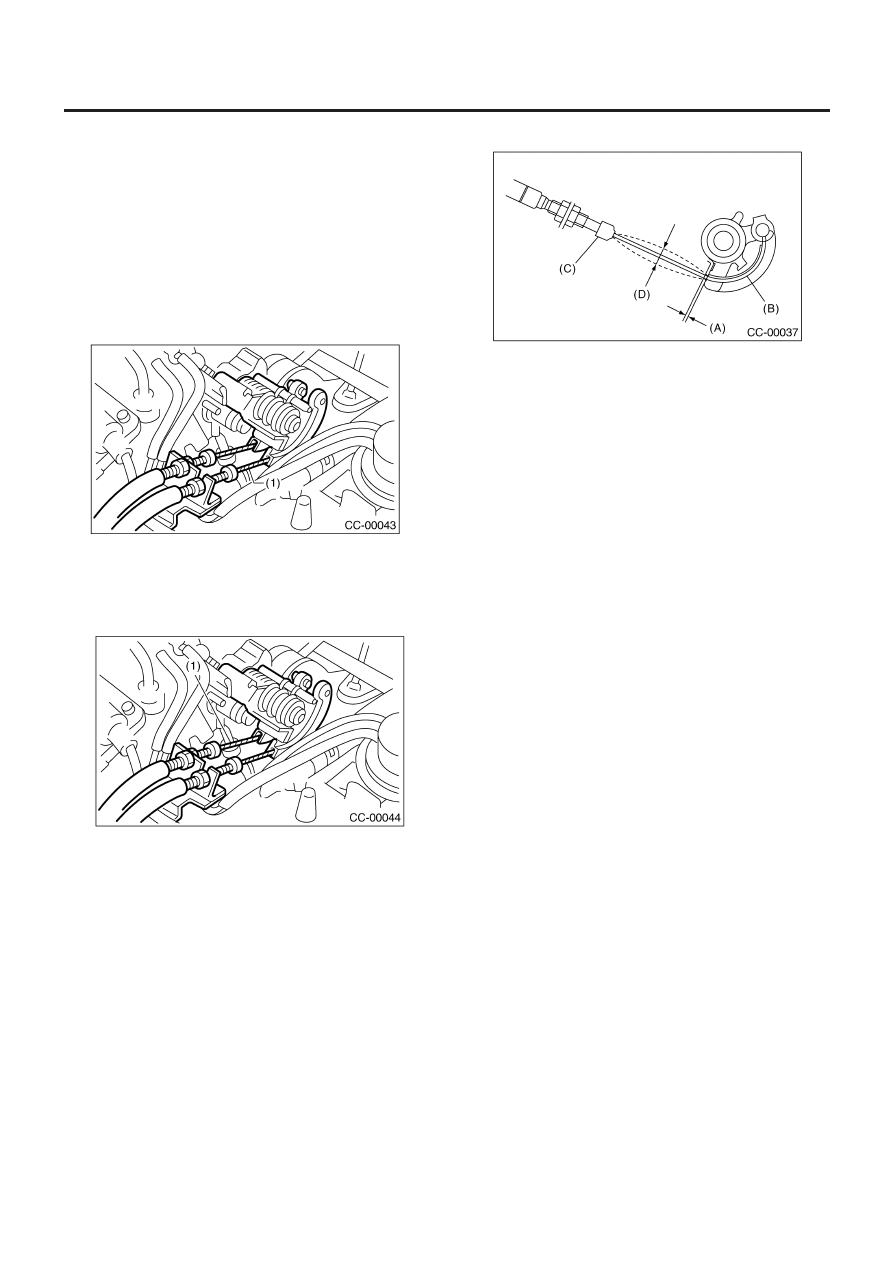

2. ТРОС КРУИЗ-КОНТРОЛЯ

(1)   Трос круиз-контроля

1) Проверьте установку троса круиз-контроля.
2) В случае несоответствия надежно закрепите трос.

3. ТРОС АКСЕЛЕРАТОРА

(1)   Трос акселератора

1) Проверьте движение троса акселератора, когда дроссель
круиз-контроля двигается рукой.
2) В случае несоответствия проверьте кулачок дросселя.

4. КУЛАЧОК ДРОССЕЛЯ

Проверьте плавность хода кулачка дросселя.
В случае несоответствия отремонтируйте кулачок дросселя.

5. СВОБОДНЫЙ ХОД ТРОСА

1) Убедитесь в том, что зазор (A) между кулачком дросселя и
рычагом или значение (D) отклонения троса (B) находится в
пределах спецификаций.

Зазор между кулачком дросселя и рычагом:

0 – 1 мм (0 – 0.04 in)

Отклонение внутреннего троса:

1–8 мм (0.04 – 0.31 in)

2) В случае несоответствия отрегулируйте зазор с помощью
регулировочной гайки.

ПРИМЕЧАНИЕ:
Убедитесь в том, что крышка (C) стоит в пазу.

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

CC(H4SO)-6

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

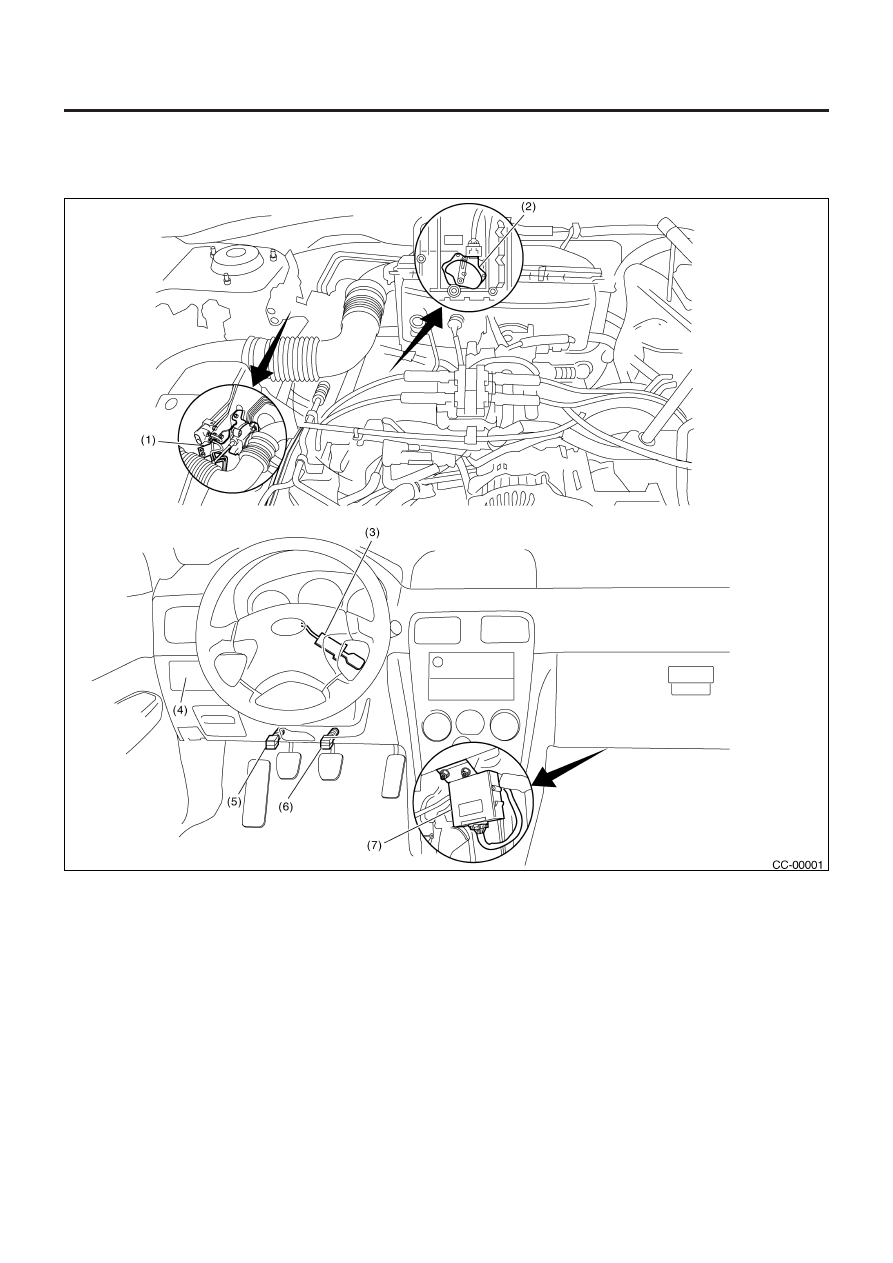

3. Местонахождение электрических компонентов

A:  РАСПОЛОЖЕНИЕ

(1) Исполнительный механизм
(2) Ингибиторный переключатель (Модель AT)
(3) Переключатель управления

круиз-контролем

(4) Главный переключатель круиз-контроля
(5) Переключатель сцепления (Модель MT)

(6) Переключатель стоп-сигналов и тормозов
(7) Модуль круиз-контроля

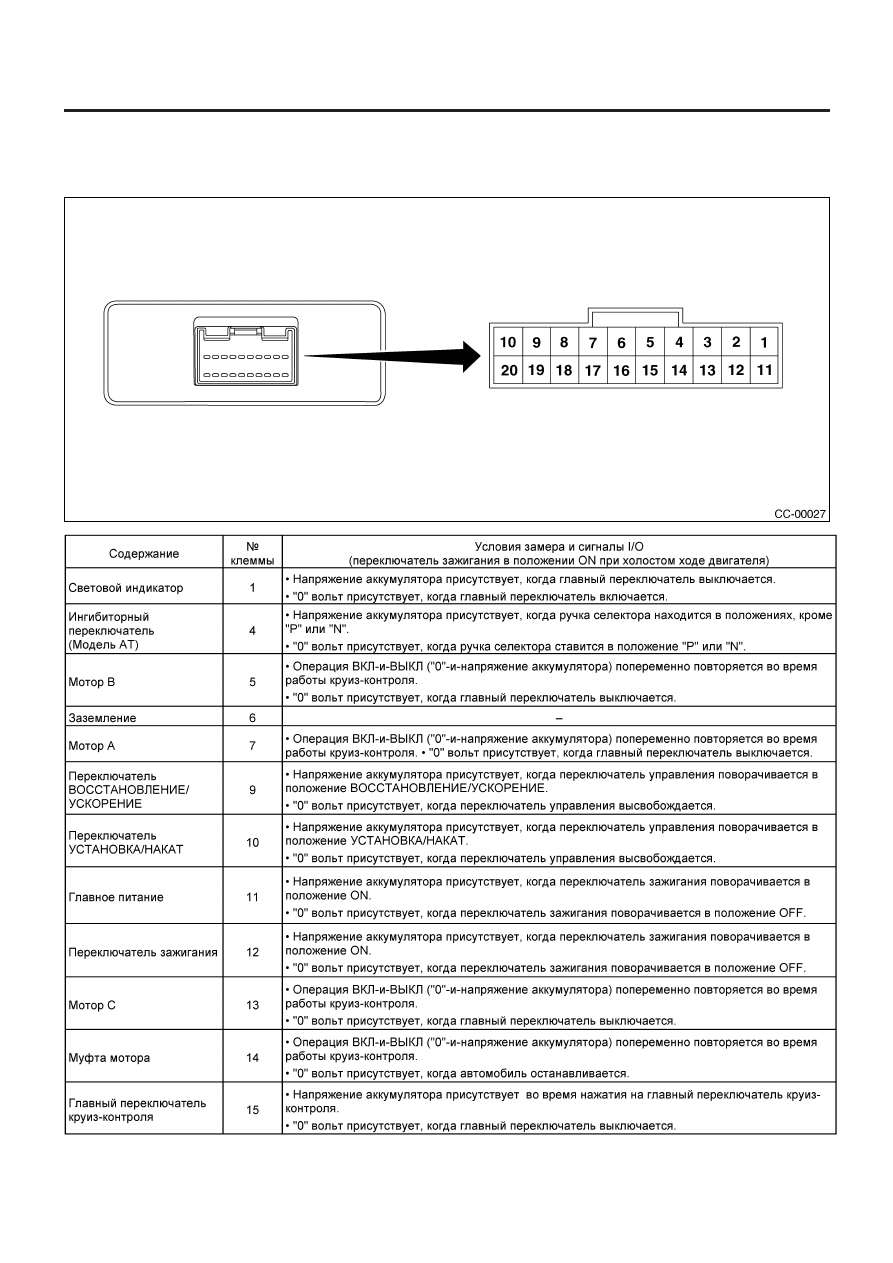

СИГНАЛ I/O МОДУЛЯ КРУИЗ-КОНТРОЛЯ

CC(H4SO)-7

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

4. Сигнал I/O модуля круиз-контроля

A:  ЭЛЕКТРИЧЕСКАЯ СПЕЦИФИКАЦИЯ
