ОБЩЕЕ ОПИСАНИЕ

El-6

НАРУЖНАЯ/ВНУТРЕННЯЯ ОТДЕЛКА

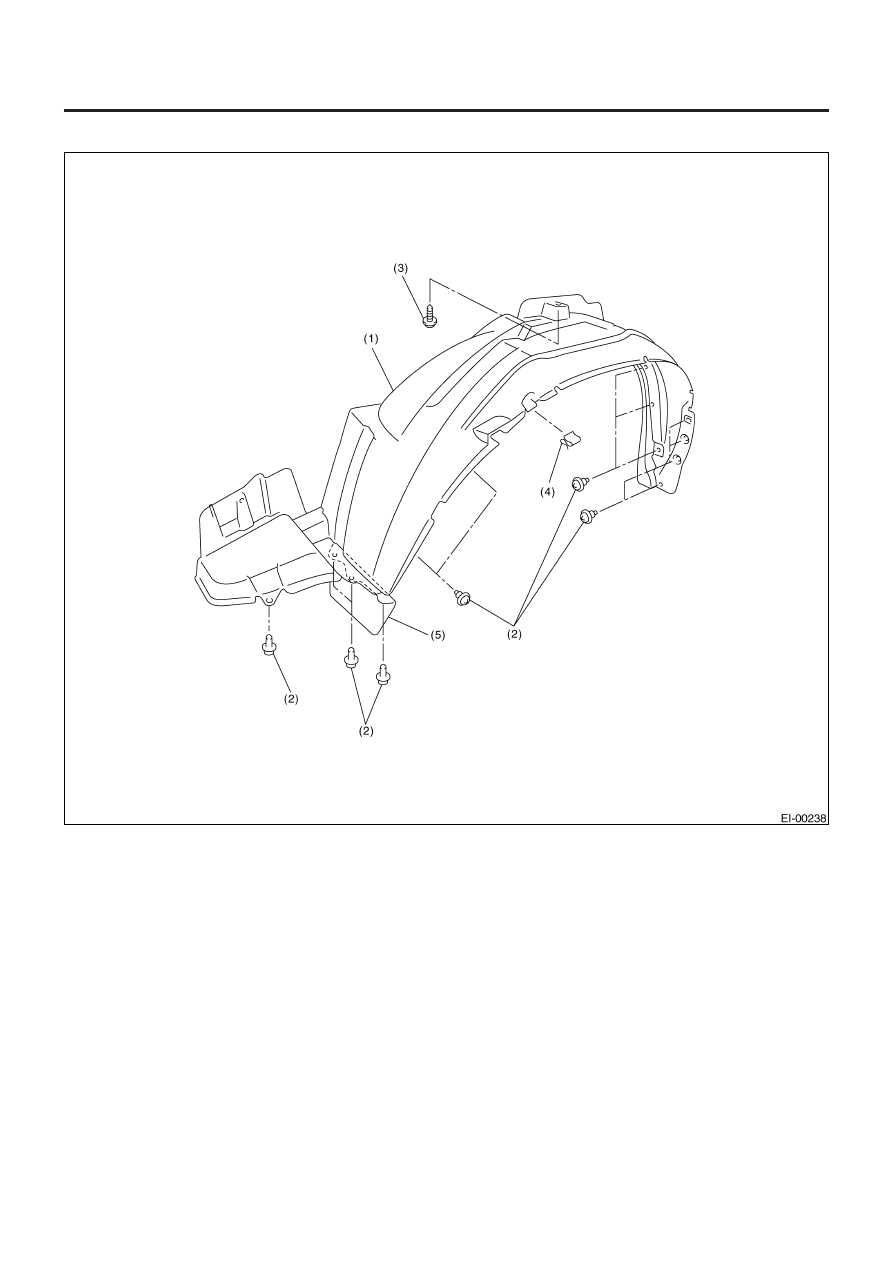

7. БРЫЗГОВИК

(1) Брызговик
(2) Фиксатор

(3) Винт
(4) Фиксатор (S-образный)

(5) Воздушный щиток

ОБЩЕЕ ОПИСАНИЕ

El-7

НАРУЖНАЯ/ВНУТРЕННЯЯ ОТДЕЛКА

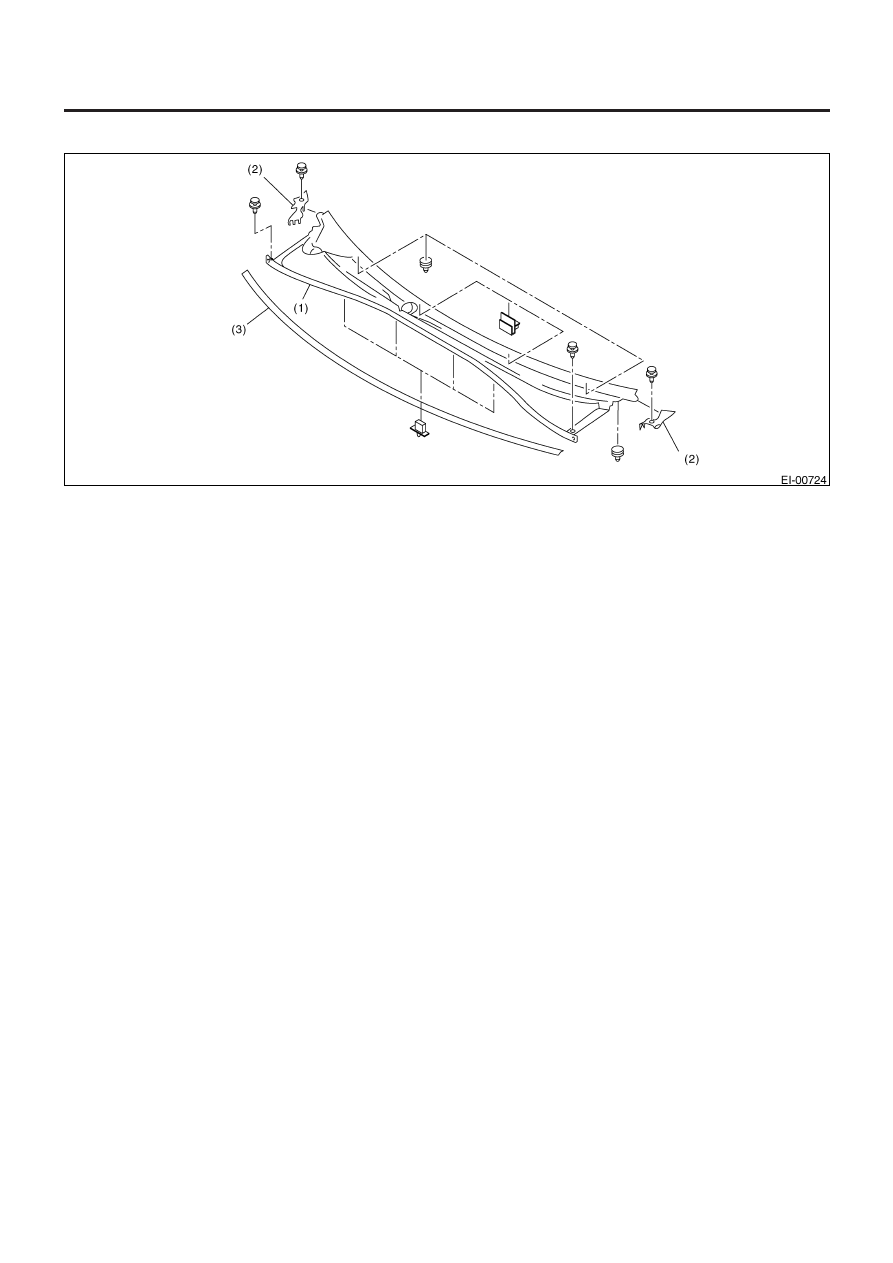

8. ПАНЕЛЬ КАПОТА

(1) Панель капота

(2) Боковая панель капота

(3) Уплотнитель

ОБЩЕЕ ОПИСАНИЕ

El-8

НАРУЖНАЯ/ВНУТРЕННЯЯ ОТДЕЛКА

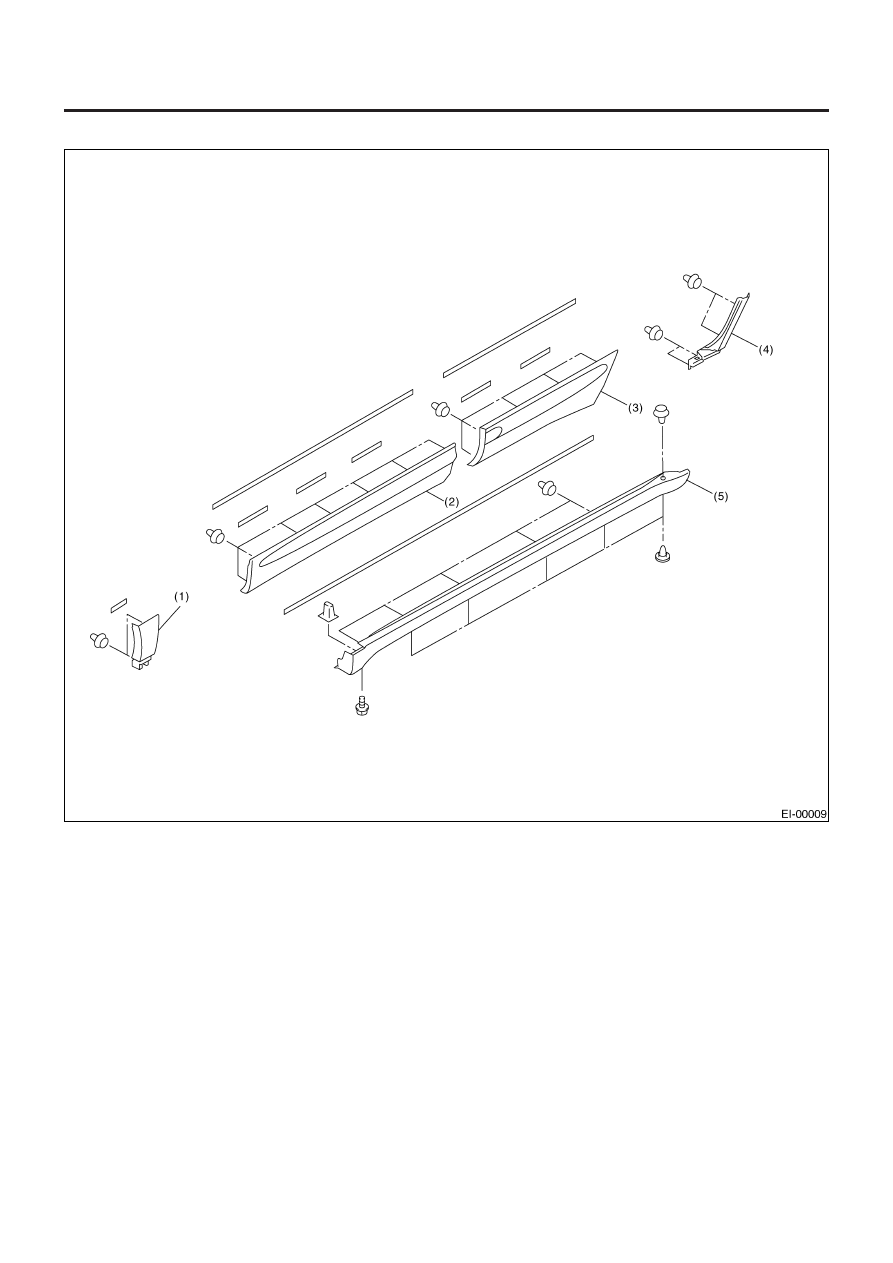

9. СПОЙЛЕР БОКОВОГО ПОРОГА

(1) Боковая отделка (переднее крыло)
(2) Боковая отделка (передняя дверь)

(3) Боковая отделка (задняя дверь)
(4) Боковая отделка (задняя четверть)

(5) Боковая отделка (боковой порог)

ОБЩЕЕ ОПИСАНИЕ

El-9

НАРУЖНАЯ/ВНУТРЕННЯЯ ОТДЕЛКА

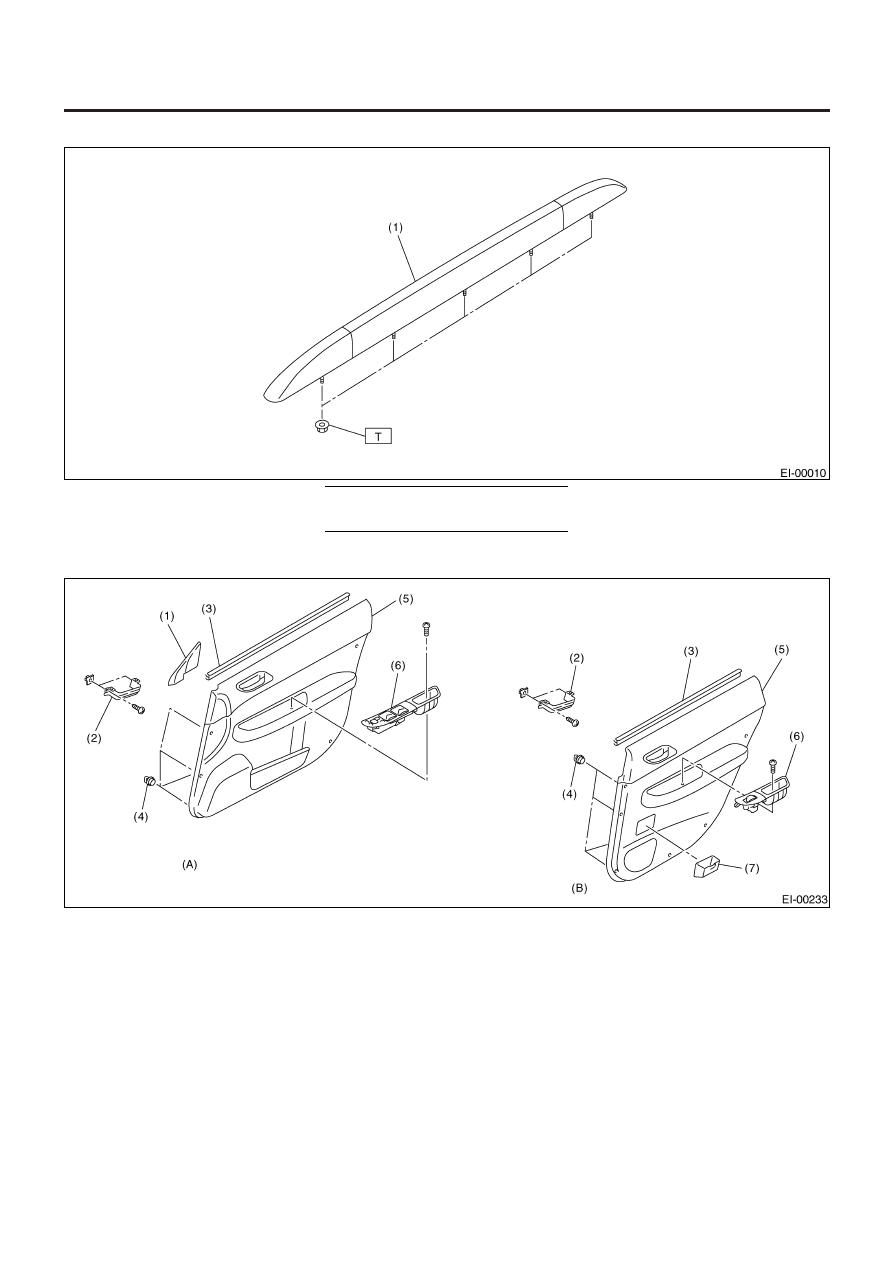

10. РЕЛЬСА НА КРЫШЕ

11. ОТДЕЛКА ДВЕРИ

(1) Рельса на крыше

Момент затяжки: Н•м (кгс-м, ft-lb)

T:

7.5 (0.76, 5.53)

(1) Крышка наугольника
(2) Кронштейн
(3) Верхняя противопогодная полоска

(4) Фиксатор
(5) Панель отделки

(6) Крышка переключателя

электростеклоподъемников

(7) Пепельница

(А) Отделка передней двери

(В) Отделка задней двери
