Subaru Forester (2004 год). Обслуживание и эксплуатация - часть 773

ЗАДНЯЯ ВНУТРЕННЯЯ РУЧКА

SL-26

УСТРОЙСТВА БЕЗОПАСНОСТИ И ЗАМКИ

8. Задняя внутренняя ручка

A:  ДЕМОНТАЖ

1) Снимите отделку задней двери. <См. EI-36, ДЕМОНТАЖ,
Отделка задней двери.>
2) Снимите уплотнительную крышку. <См. EB-16, ДЕМОН-
ТАЖ, Задняя уплотнительная крышка.>

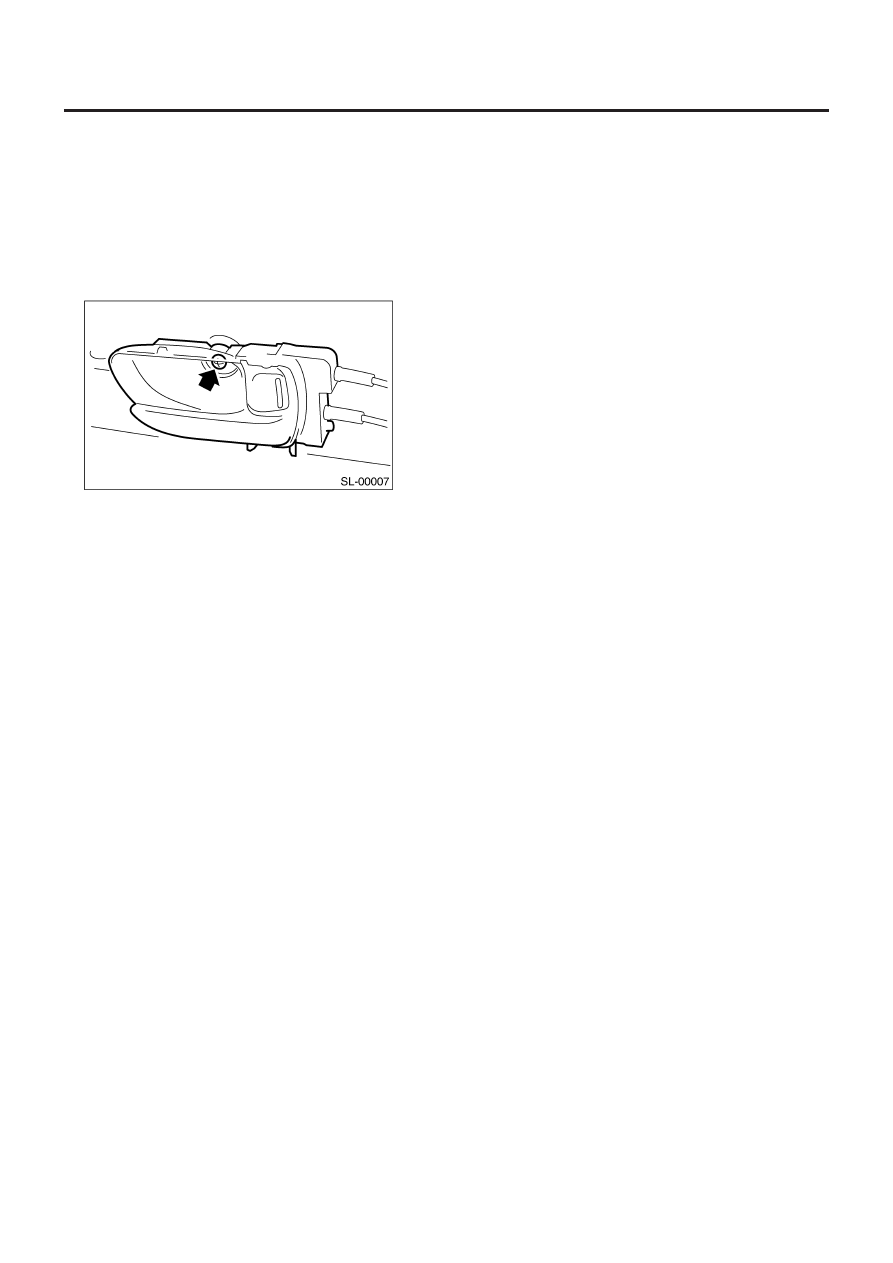

3) Снимите винт и два тяговых соединения.
4) Снимите внутреннюю ручку.

B:  УСТАНОВКА

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
Убедитесь в том, что внутренняя ручка работает правильно
после установки.

C: ОСМОТР

1) Убедитесь в том, что тяга не деформирована.
2) Убедитесь в беспрепятственной работе рычага и тяги.
3) Убедитесь в правильной работы замка детской безопасности.

ПРИМЕЧАНИЕ
Если ручка представляет собой закрытый тип, убедитесь в
том, что на соединительной части троса находится достаточ-
ное количество смазки. Если смазки недостаточно, нанесите
ее до подсоединения троса.

ЗАДНЯЯ ВНЕШНЯЯ РУЧКА

SL-27

УСТРОЙСТВА БЕЗОПАСНОСТИ И ЗАМКИ

9. Задняя внешняя ручка

A:  ДЕМОНТАЖ

1) Снимите отделку задней двери. <См. EI-36, ДЕМОНТАЖ,
Отделка задней двери.>

ОСТОРОЖНО:
Не применяйте чрезмерных усилий при демонтаже ручки
с дверной панели, так как это может деформировать ее.

2) Снимите уплотнительную крышку. <См. EB-16, ДЕМОН-
ТАЖ, Задняя уплотнительная крышка.>
3) Снимите заднюю внутреннюю ручку. <См. SL-26, ДЕМОН-
ТАЖ, Задняя внутренняя ручка.>
4) Снимите устройство защелки задней двери. <См. SL-28,
ДЕМОНТАЖ, Устройство защелки задней двери.>

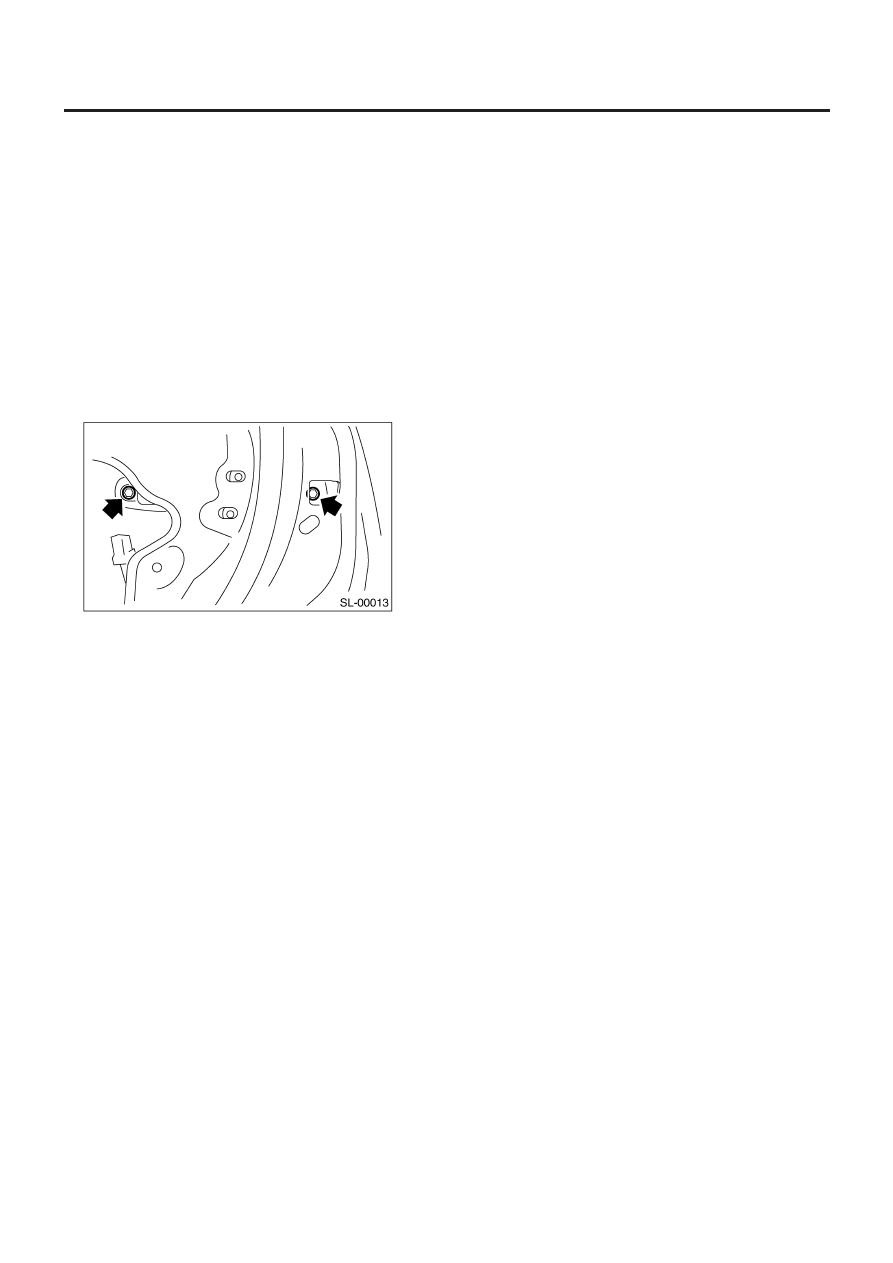

5) Открутите два болта и снимите заднюю внешнюю ручку.

B:  УСТАНОВКА

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
Убедитесь в том, что внешняя ручка работает правильно пос-
ле установки.

C: ОСМОТР

1) Убедитесь в том, что смоляной рычаг не деформирован, не
поврежден и не треснул.
2) Убедитесь в беспрепятственной работе смоляного рычага.

УСТРОЙСТВО ЗАЩЕЛКИ ЗАДНЕЙ ДВЕРИ

SL-28

УСТРОЙСТВА БЕЗОПАСНОСТИ И ЗАМКИ

10. Устройство защелки задней двери

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите отделку задней двери. <См. EI-36, ДЕМОНТАЖ,
Отделка задней двери.>
3) Снимите уплотнительную крышку. <См. EB-16, ДЕМОН-
ТАЖ, Задняя уплотнительная крышка.>
4) Снимите заднюю внутреннюю ручку. <См. SL-26, ДЕМОН-
ТАЖ, Задняя внутренняя ручка.>

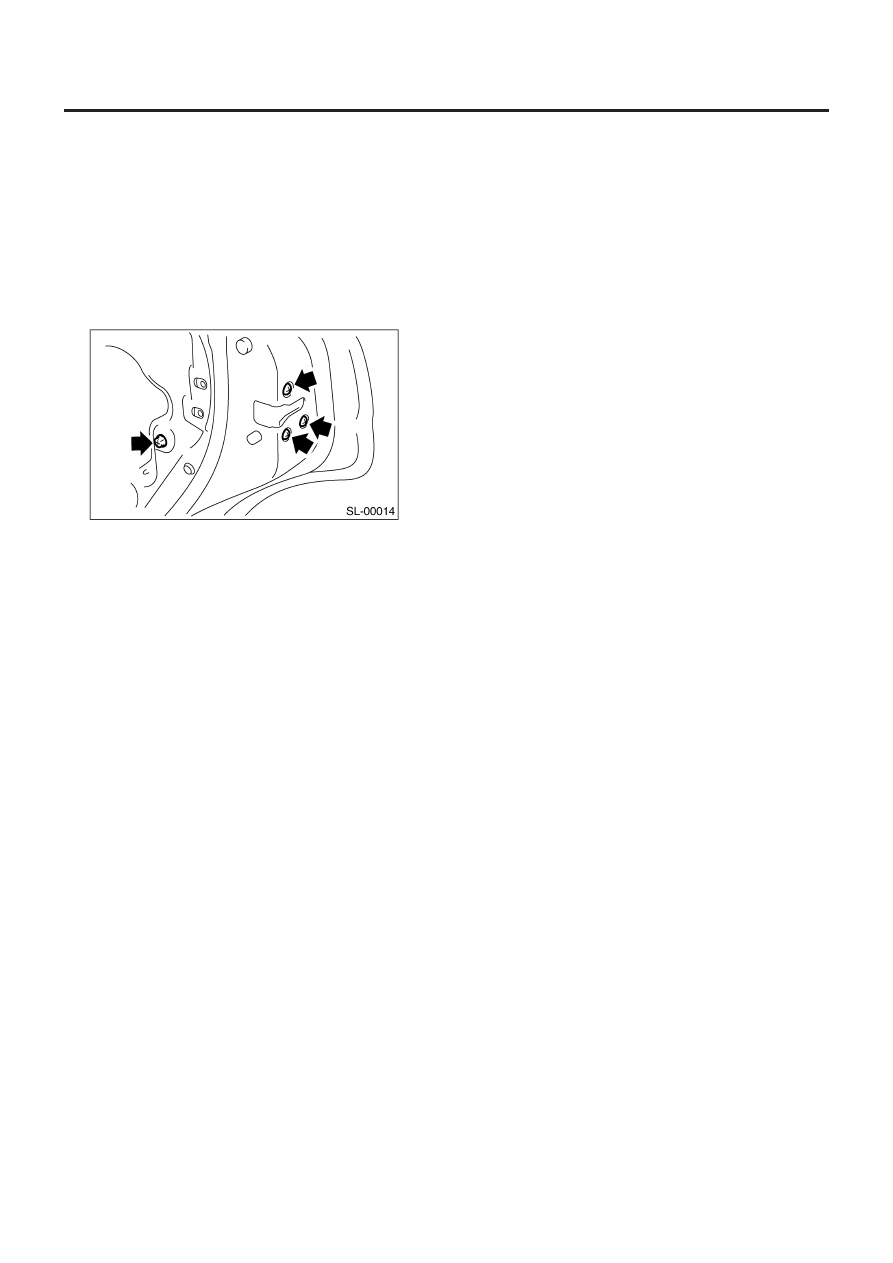

5) Снимите три винта и болт.

6) Снимите устройство защелки передней двери, а затем от-
соедините коннектор.

B:  УСТАНОВКА

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
Убедитесь в том, что замок работает правильно после уста-
новки.

C: ОСМОТР

1) Убедитесь в том, что тяга не деформирована.
2) Убедитесь в беспрепятственной работе рычага и тяги.

ИСПОЛНИТЕЛЬНЫЙ МЕХАНИЗМ ЗАМКА ЗАДНЕЙ ДВЕРИ

SL-29

УСТРОЙСТВА БЕЗОПАСНОСТИ И ЗАМКИ

11. Исполнительный механизм

замка задней двери

A:  ДЕМОНТАЖ

1) Снимите устройство защелки задней двери. <См. SL-28,
ДЕМОНТАЖ, Устройство защелки задней двери.>

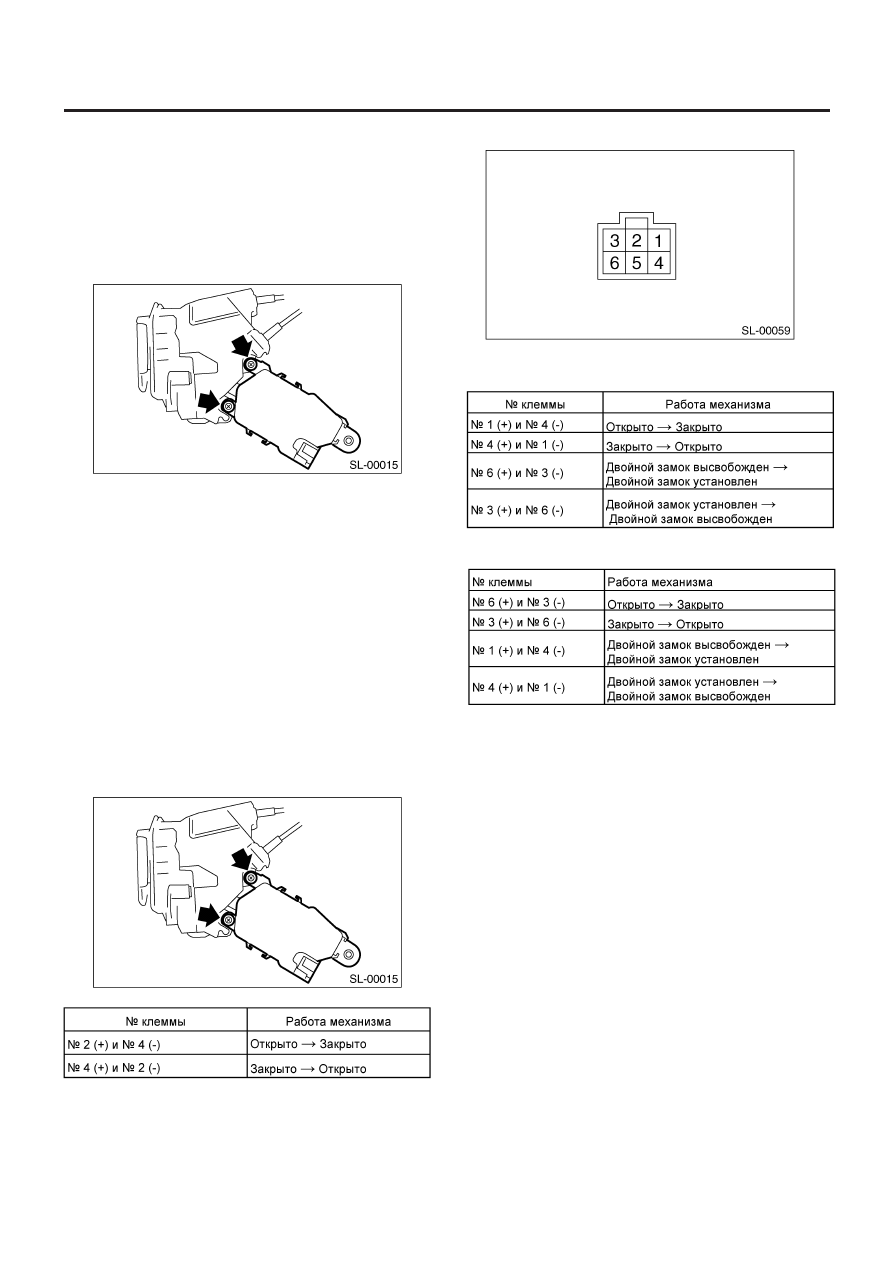

2) Открутите два винта и снимите исполнительный механизм
замка задней двери.

B:  УСТАНОВКА

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
Убедитесь в том, что замок работает правильно после уста-
новки.

C: ОСМОТР

1) Отсоедините коннектор проводки исполнительного меха-
низма замка двери.
2) Подсоедините аккумулятор к клеммам исполнительного
механизма замка двери.
случае несоответствия замените исполнительный механизм
замка двери.

1. Без двойного замка

2. С двойным замком

ИСПОЛНИТЕЛЬНЫЙ МЕХАНИЗМ ПРАВОЙ ДВЕРИ:

ИСПОЛНИТЕЛЬНЫЙ МЕХАНИЗМ ЛЕВОЙ ДВЕРИ:
