ОБЩЕЕ ОПИСАНИЕ

SL-6

УСТРОЙСТВА БЕЗОПАСНОСТИ И ЗАМКИ

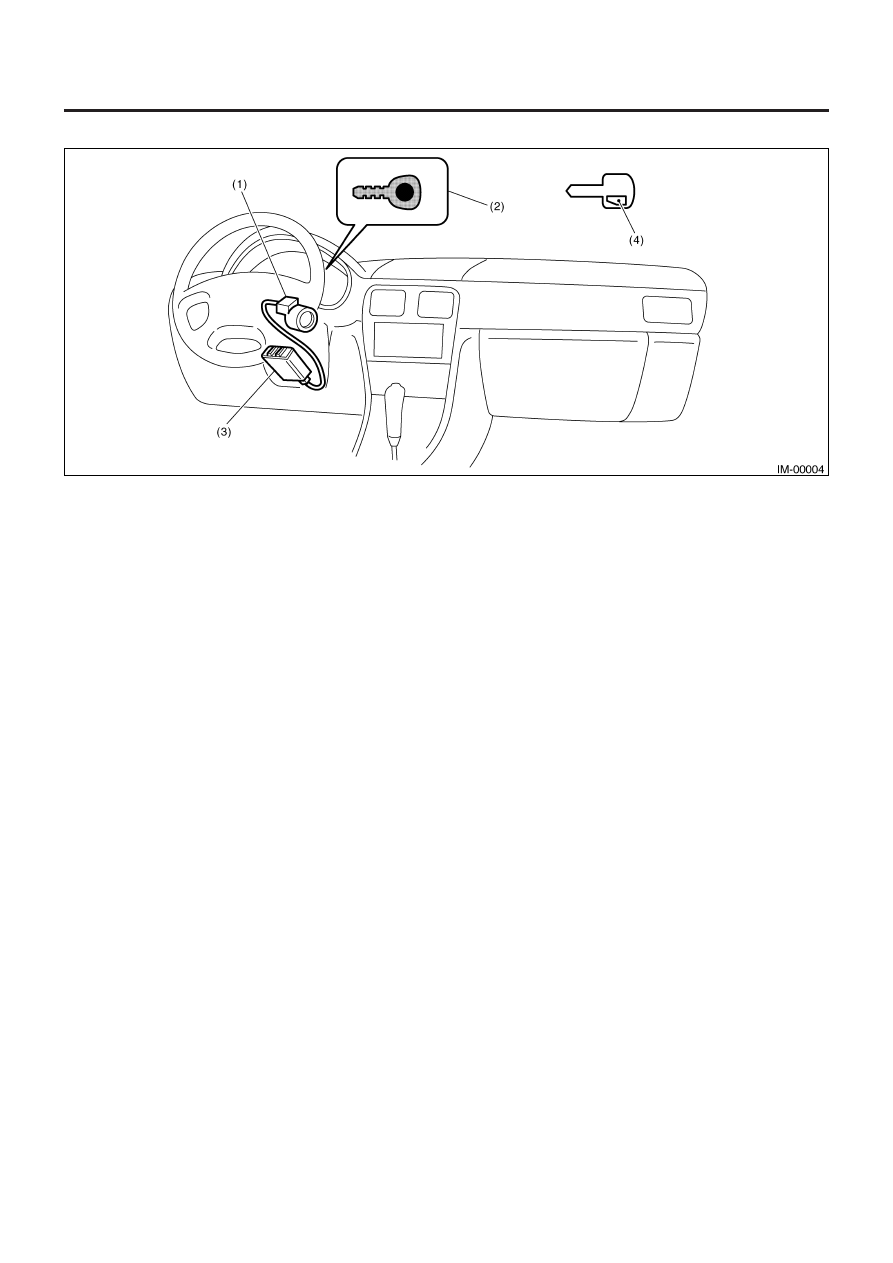

4. СИСТЕМА ИММОБИЛАЙЗЕРА

ПРИМЕЧАНИЕ:
Расположение IMM ECM для модели с правосторонним рулем симметрично противоположно.

(1) Антенна
(2) Световой индикатор иммобилайзера

(светодиод)

(3)  Модуль управления иммобилайзером

(IMM ЕСМ)

(4) Транспондер

ОБЩЕЕ ОПИСАНИЕ

SL-7

УСТРОЙСТВА БЕЗОПАСНОСТИ И ЗАМКИ

B: ОСТОРОЖНО

• Перед разборкой или повторной сборкой следует все-
гда отсоединять кабель заземления аккумулятора. При
замене радиоприемника, модуля управления и других
компонентов, снабженных функцией памяти, следует
переписать содержимое памяти, прежде чем отсоеди-
нять кабель заземления аккумулятора. В противном слу-
чае содержание памяти будет стерто.
• Собирайте в обратном порядке, если нет иных указаний.
• Регулируйте компоненты в соответствии с прилагае-
мыми в данном руководстве спецификациями.
• Во время сборки надежно подсоединяйте коннекторы.
• После сборки убедитесь, что функциональные компо-
ненты работают нормально.
• Электропроводка системы пневмоподушек безопас-
ности проходит рядом с электрическими компонентами
и переключателями.
• Все провода и коннекторы системы пневмоподушек
открашены в желтый цвет. На этих цепях нельзя исполь-
зовать тестовые электрические приборы.

• При обслуживании цилиндра ключа зажигания следи-
те за тем, чтобы не повредить проводку системы поду-
шек безопасности.

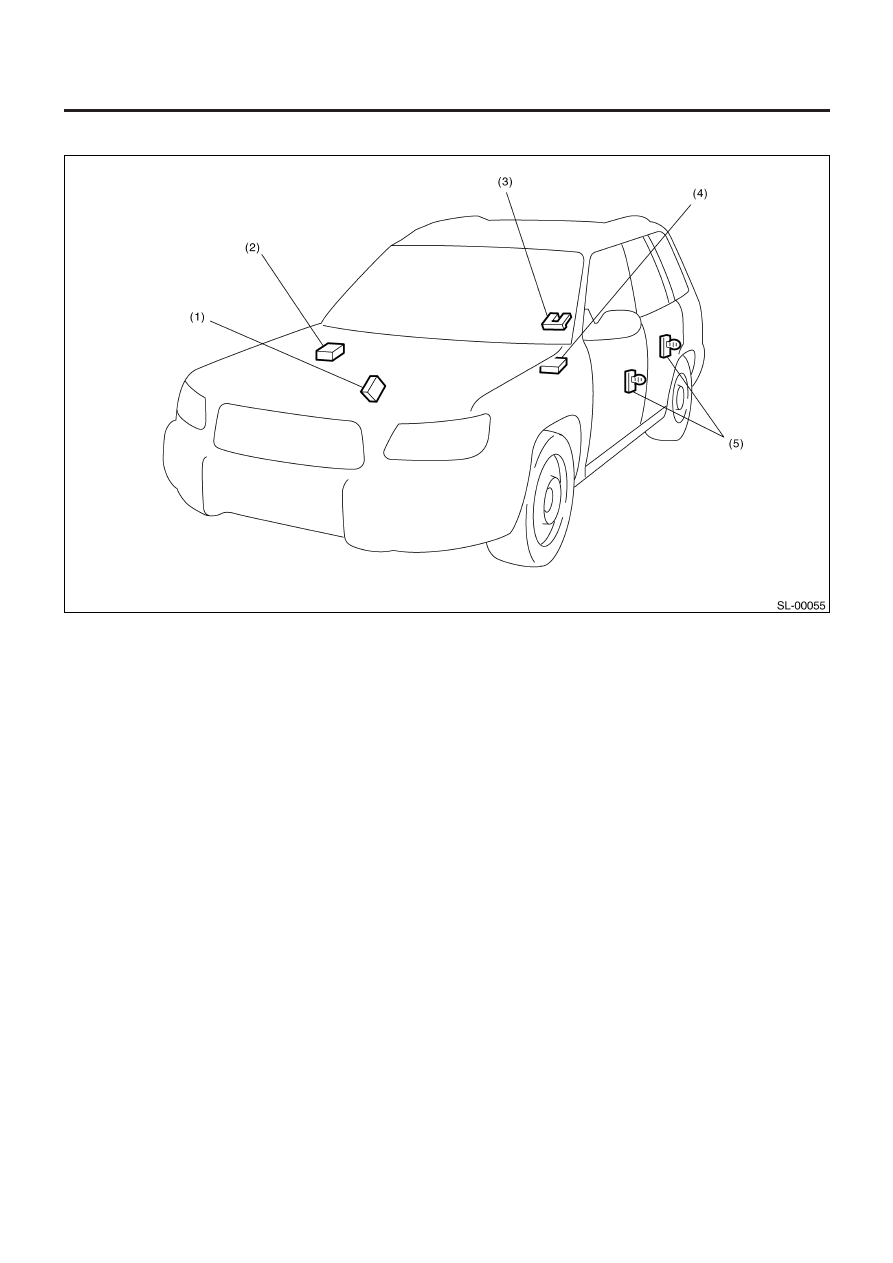

5.  СИСТЕМА ДОСТУПА БЕЗ КЛЮЧА

(1) Модуль двойного замка

(с двойным замком)

(2) Модуль управления доступом без ключа

(Модель LHD)

(3) Переключатель защелки задней двери
(4) Модуль управления доступом без ключа

(Модель RHD)

(5) Переключатель двери

ОБЩЕЕ ОПИСАНИЕ

SL-8

УСТРОЙСТВА БЕЗОПАСНОСТИ И ЗАМКИ

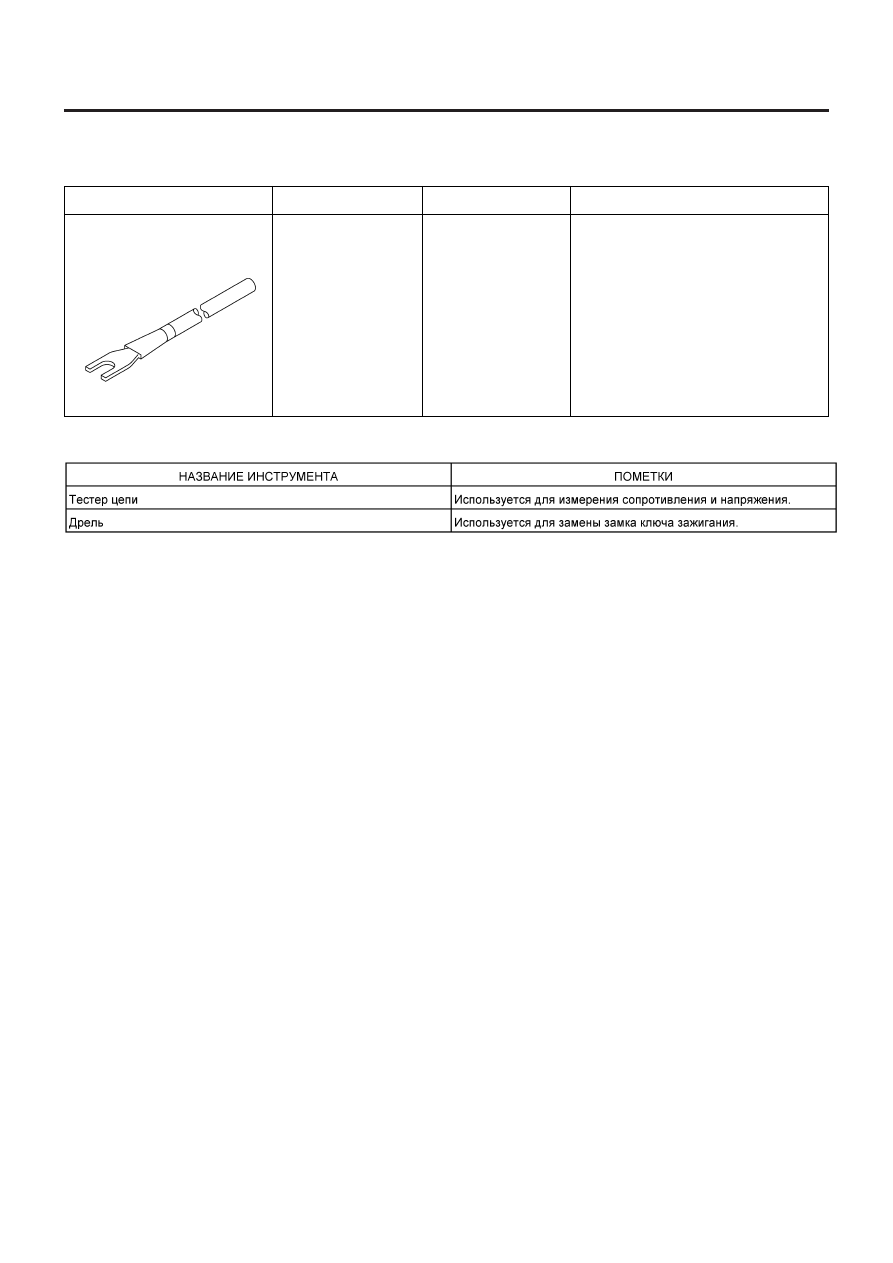

C:  ПОДГОТОВИТЕЛЬНЫЕ ИНСТРУМЕНТЫ

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

925580000

ВЫТЯГИВАТЕЛЬ

Используется для демонтажа фиксаторов
отделки

ОПИСАНИЕ

ПОМЕТКИ

СИСТЕМА УПРАВЛЕНИЯ ДВЕРНЫМИ ЗАМКАМИ

SL-9

УСТРОЙСТВА БЕЗОПАСНОСТИ И ЗАМКИ

2. Система управления дверными замками

A: ДИАГРАММА ПРОВОДКИ

1.  УПРАВЛЕНИЕ ДВЕРНЫМИ ЗАМКАМИ

<См. Wl-198, ДИАГРАММА ПРОВОДКИ, Система дверного замка.>

B: ОСМОТР

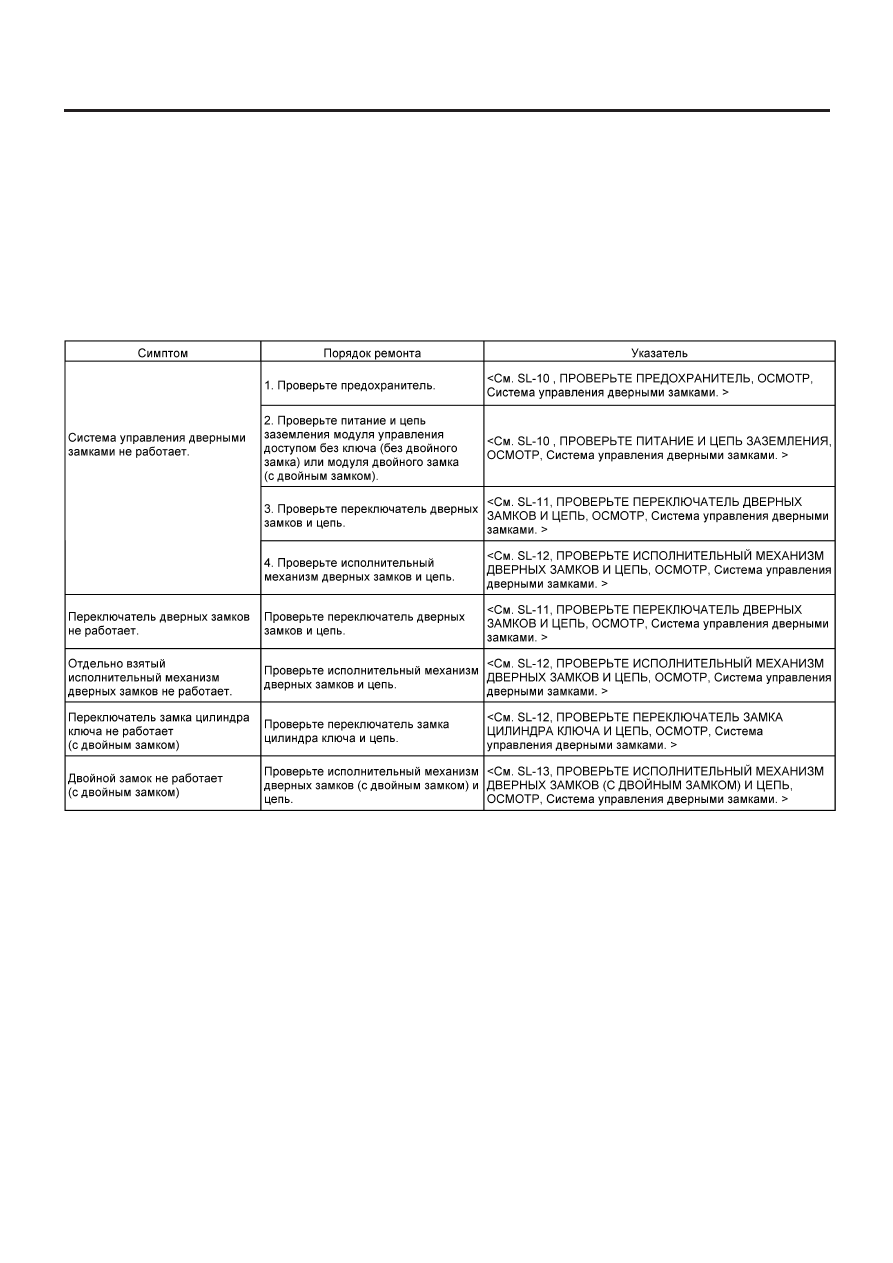

1. ТАБЛИЦА СИМПТОМОВ
