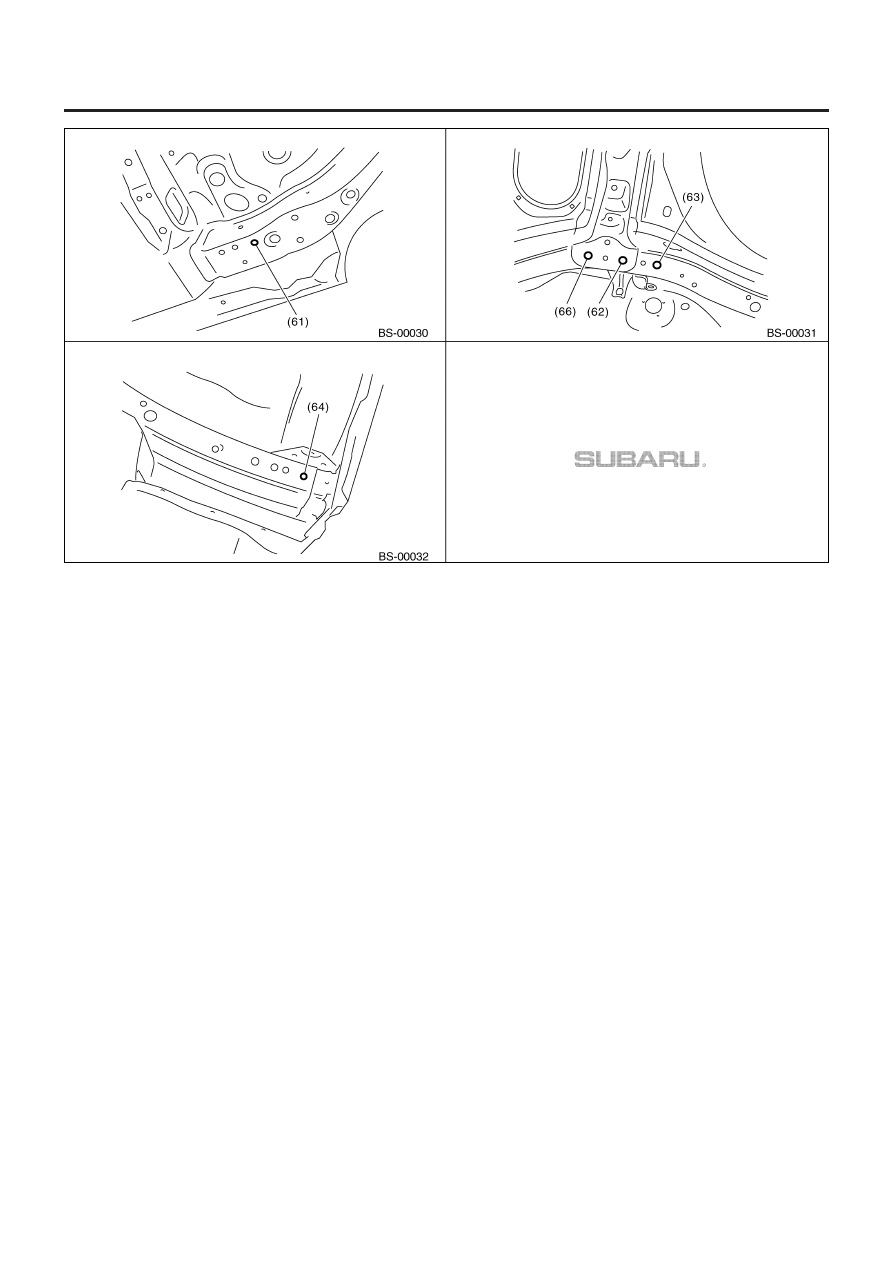

БАЗОВЫЕ ТОЧКИ

BS-10

КОНСТРУКЦИЯ КУЗОВА

БАЗОВЫЕ РАЗМЕРЫ

BS-11

КОНСТРУКЦИЯ КУЗОВА

3. Базовые размеры

A:  ИЗМЕРЕНИЕ

См. МЕСТОНАХОЖДЕНИЕ для информации о деталях по точ-
кам замера. <См. BS-3, МЕСТОНАХОЖДЕНИЕ.>

ПРИМЕЧАНИЕ:
• Узнайте все размеры с помощью передвижного контроль-
но-измерительного контурного шаблона.
• При использовании рулетки производите замеры с боль-
шой тщательностью, следя за тем, чтобы она не провисала и
не перекручивалась.
• Измеряйте линейные размеры между центрами отверстий.
• Добавки "RH" и "LH" означают «правый» и «левый» соответ-
ственно.

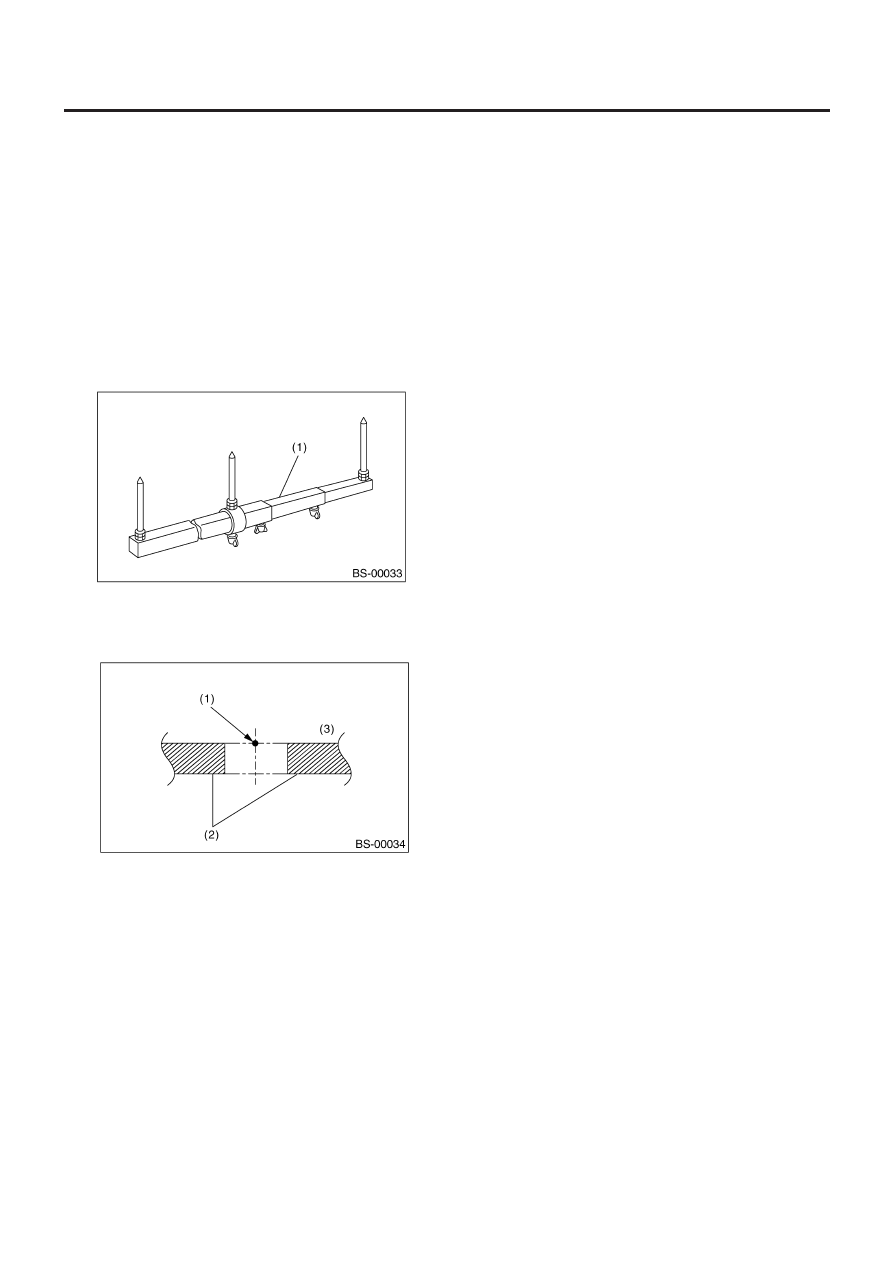

(1) Передвижной контрольно-измерительный

контурный шаблон

• Измеряйте у центра окружности на внешней части панели
кузова.

(1) Базовая точка
(2) Панель кузова
(3) Внешняя сторона

БАЗОВЫЕ РАЗМЕРЫ

BS-12

КОНСТРУКЦИЯ КУЗОВА

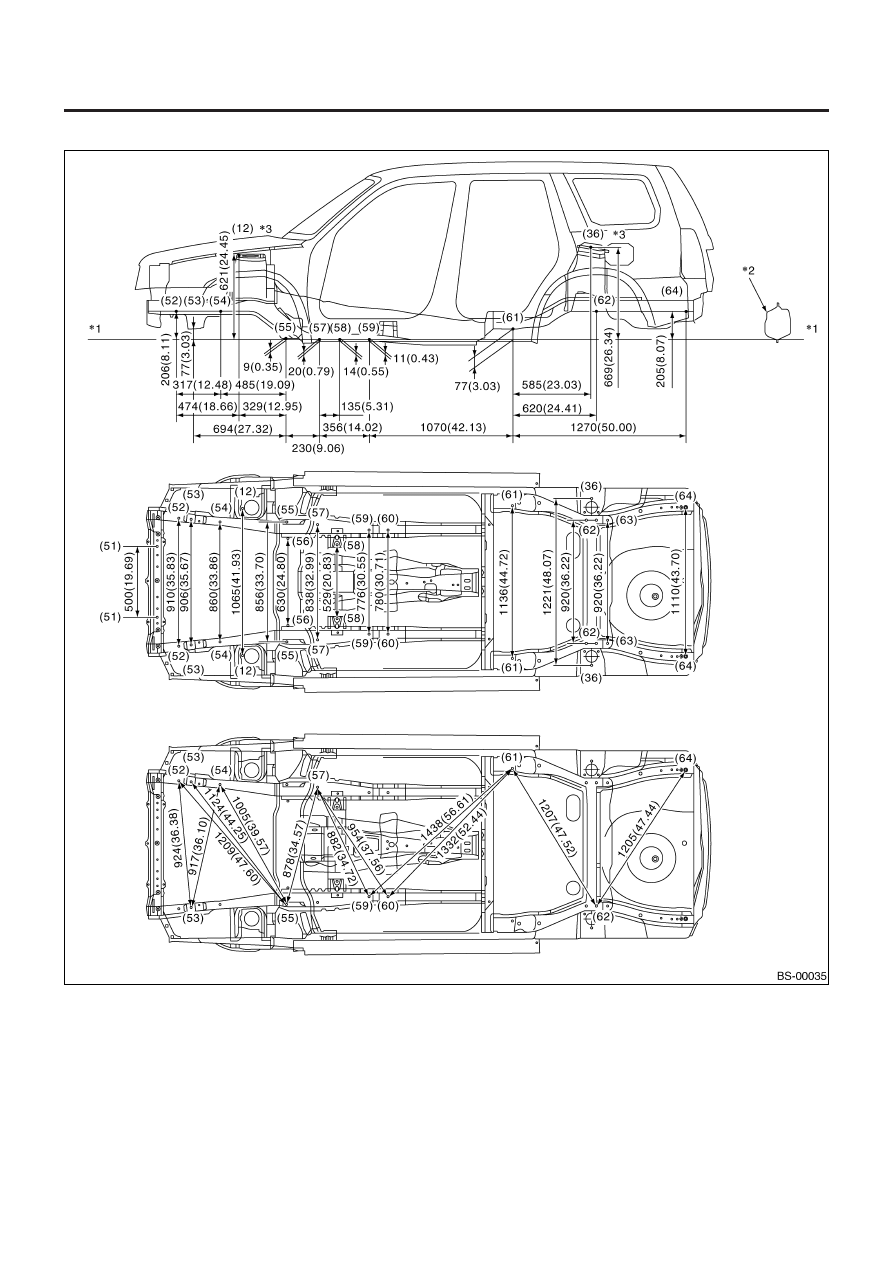

1. ЦЕНТРАЛЬНАЯ КОНСТРУКЦИЯ

*1:     Стандартная линия
*2:     Боковой порог
*3:     Верхняя поверхность
Единица измерения: мм (in)

БАЗОВЫЕ РАЗМЕРЫ

BS-13

КОНСТРУКЦИЯ КУЗОВА

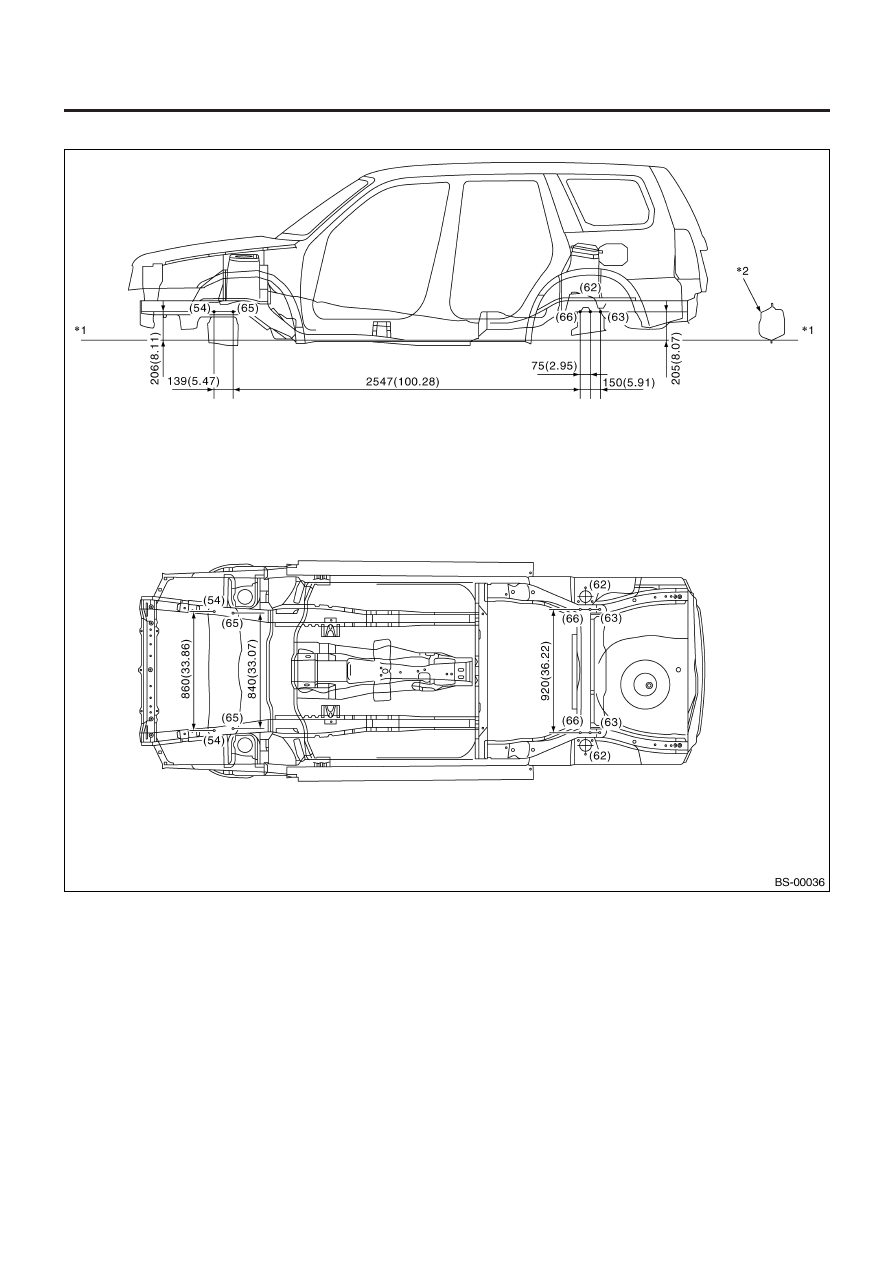

2. ПОПЕРЕЧИНА ПОДВЕСКИ

*1:     Стандартная линия
*2:     Боковой порог
Единица измерения: мм (in)
