ПЕРЕДНИЙ РЕМЕНЬ БЕЗОПАСНОСТИ

SB-10

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

4. Передний ремень безопасности

A: ДЕМОНТАЖ

1. ПЕРЕДНИЙ ВНЕШНИЙ РЕМЕНЬ БЕЗОПАСНОСТИ

1) Согните спинку вперед, а затем до конца сдвиньте перед-
нее сидение вперед.
2) Поверните зажигание в положение OFF, отсоедините ка-
бель заземления от аккумулятора и подождите более 20 се-
кунд перед началом работы.
3) Снимите нижнюю отделку центральной стойки. <См. El-44,
ДЕМОНТАЖ, Нижняя внутренняя отделка.>

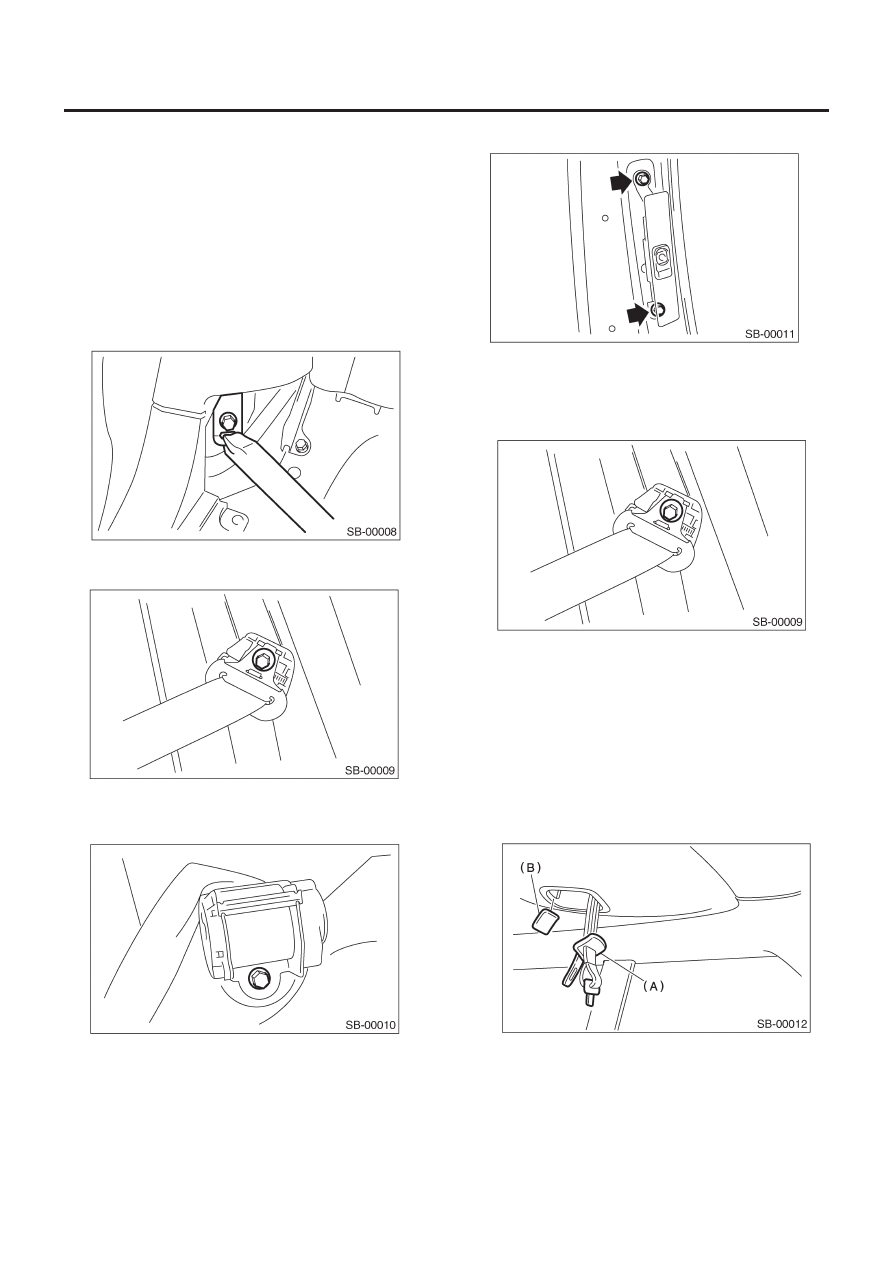

4) Снимите крышку крепления. Ослабьте болт плечевого креп-
ления и отделите плечевое крепление от центральной стойки.

5) Переверните напольный коврик и снимите болты.

6) Отсоедините желтый коннектор проводки преднатяжителя,
а затем снимите передний внешний ремень.
7) Снимите верхнюю отделку центральной стойки. <См. El-43,
ДЕМОНТАЖ, Верхняя внутренняя отделка.>

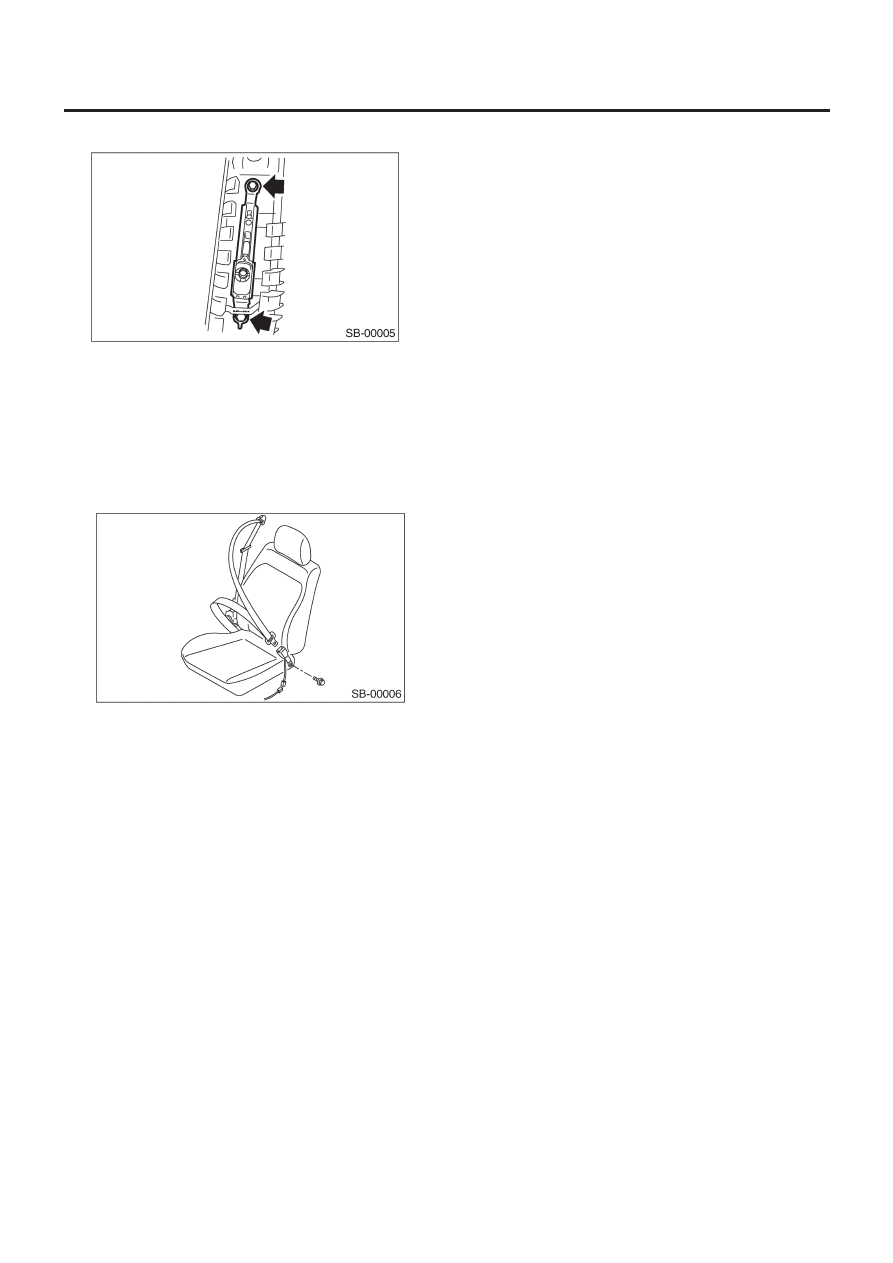

8) Снимите два болта и устройство регулируемого крепления.

ОСТОРОЖНО:
• Не роняйте и не ударяйте преднатяжитель.
• Преднатяжитель и кронштейн являются одним узлом.
Не пытайтесь разобрать его.

2. ПЕРЕДНИЙ ВНЕШНИЙ РЕМЕНЬ БЕЗОПАСНОСТИ

С ПРЕДНАТЯЖИТЕЛЕМ ПОЯСНОГО РЕМНЯ

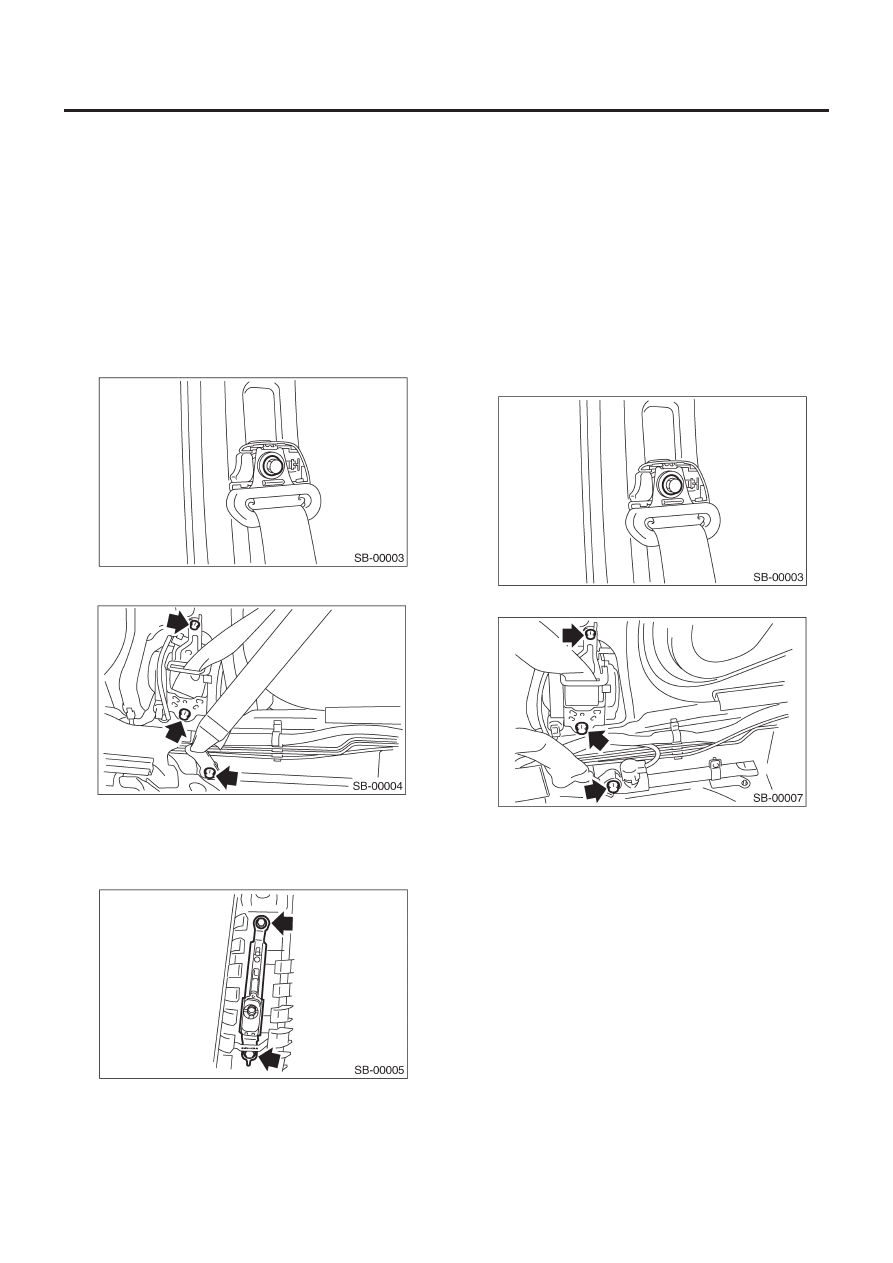

5) Переверните напольный коврик и снимите болты.

6) Отсоедините желтый коннектор проводки преднатяжителя
и оранжевый коннектор проводки поясного преднатяжителя,
а затем снимите передний внешний ремень.
7) Снимите верхнюю отделку центральной стойки. <См. El-43,
ДЕМОНТАЖ, Верхняя внутренняя отделка.>

ПЕРЕДНИЙ РЕМЕНЬ БЕЗОПАСНОСТИ

SB-11

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

8) Снимите два болта и устройство регулируемого крепления.

3. ПЕРЕДНИЙ ВНУТРЕННИЙ РЕМЕНЬ

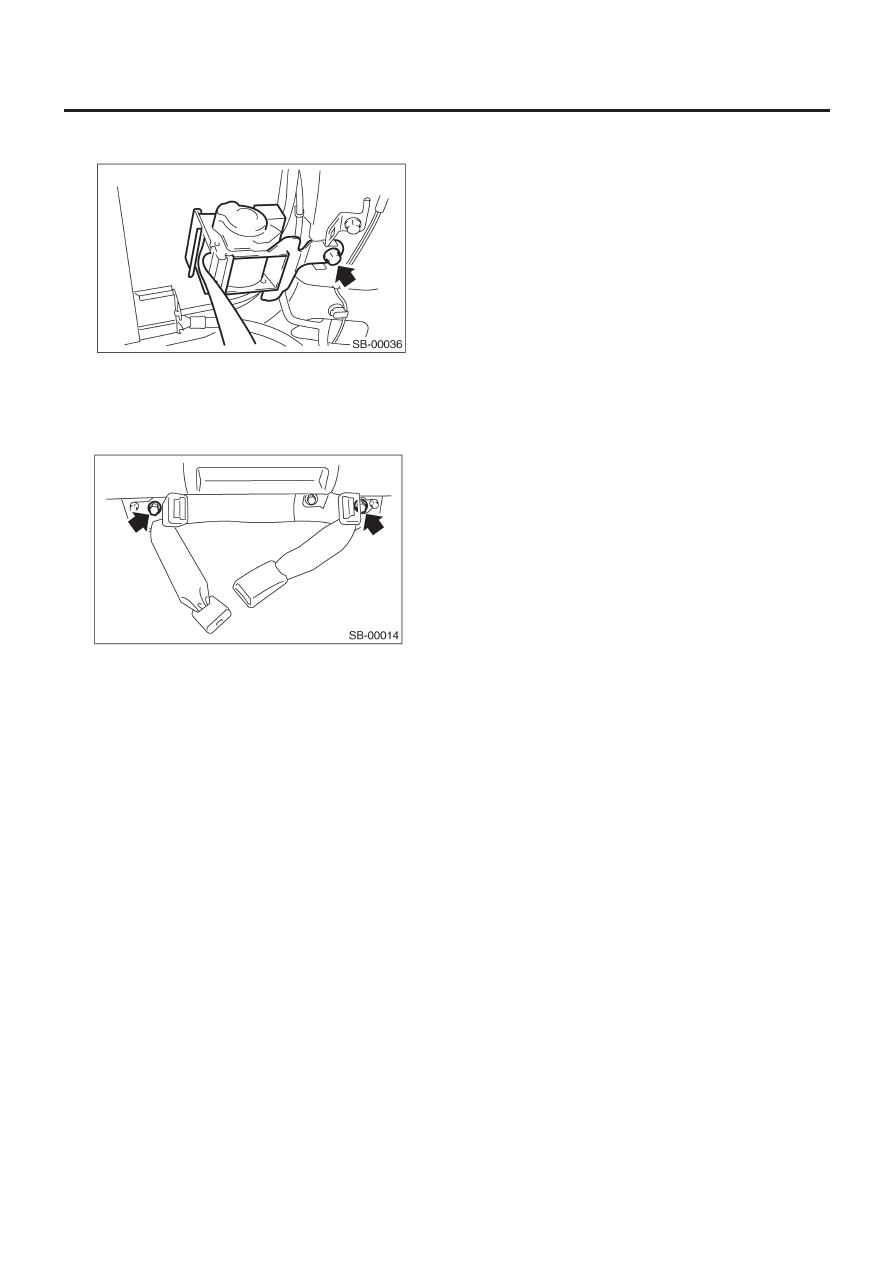

1) Отсоедините коннектор.
2) Снимите болт крепления и отделите внутренний ремень.

B: УСТАНОВКА

1. ПЕРЕДНИЙ ВНЕШНИЙ РЕМЕНЬ

Установите в обратном порядке.

ОСТОРОЖНО:
• Детали с правой и левой стороны не идентичны. Перед
установкой убедитесь в том, что используется правиль-
ная деталь.
• Во время установки следите за тем, чтобы не перекру-
тить ремни безопасности.

Момент затяжки:

<См. SB-2, ПЕРЕДНИЙ РЕМЕНЬ БЕЗОПАСНОСТИ,
КОМПОНЕНТ, Общее описание.>

2. ПЕРЕДНИЙ ВНЕШНИЙ РЕМЕНЬ БЕЗОПАСНОСТИ

С ПРЕДНАТЯЖИТЕЛЕМ ПОЯСНОГО РЕМНЯ

Установите в обратном порядке.

Момент затяжки:

<См. SB-2, ПЕРЕДНИЙ РЕМЕНЬ БЕЗОПАСНОСТИ,
КОМПОНЕНТ, Общее описание.>

3. ПЕРЕДНИЙ ВНУТРЕННИЙ РЕМЕНЬ

Установите в обратном порядке.

Момент затяжки:

<См. SB-2, ПЕРЕДНИЙ РЕМЕНЬ БЕЗОПАСНОСТИ,
КОМПОНЕНТ, Общее описание.>

C: ОСМОТР

1. ПЕРЕДНИЙ ВНЕШНИЙ РЕМЕНЬ

Проверьте следующее и замените на новые детали в случае
необходимости.
• Если предварительный натяжитель треснул или деформи-
ровался.
• Если ремень безопасности ослабел, перегнулся, износил-
ся, слишком сильно перекрутился или растянулся.

2. ПЕРЕДНИЙ ВНУТРЕННИЙ РЕМЕНЬ

Проверьте следующее и замените на новые детали в случае
необходимости.
• Если внутренний ремень деформирован или поврежден.
• Если пряжка ремня работает неправильно.

ЗАДНИЙ РЕМЕНЬ БЕЗОПАСНОСТИ

SB-12

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

5. Задний ремень безопасности

A: ДЕМОНТАЖ

1. СТОРОНА ВНЕШНЕГО РЕМНЯ

1) Снимите коврик с пола багажника. <См. EI-50, ДЕМОНТАЖ,
Коврик пола багажника>
2) Снимите заднее сидение. <См. SE-13, ДЕМОНТАЖ, Заднее
сидение.>
3) Снимите отделку задней четверти. <См.EI-45, ДЕМОНТАЖ,
Отделка задней четверти.>
4) Снимите болт нижнего крепления ремня.

5) Снимите крышку крепления. Открутите болт и плечевое
крепление от стойки.

6) Снимите отделку задней четверти. <См.EI-45, ДЕМОНТАЖ,
Отделка задней четверти.>
7) Открутите болты и отделите внешний ремень.

8) Снимите два болта и устройство регулировочного крепежа.

2. ЦЕНТР ВНЕШНЕГО РЕМНЯ

1) Снимите крышку крепления. Открутите болт и отделите
плечевое крепление от стойки.

2) Снимите крышку стойки. <См. EI-45, ДЕМОНТАЖ, Отделка
задней четверти.>
3) Снимите отделку задней рельсы. <См. EI-45, ДЕМОНТАЖ,
Отделка задней четверти.>
4) Снимите верхнюю отделку задней стойки. <См. EI-45, ДЕ-
МОНТАЖ, Отделка задней четверти.>
5) Снимите отделку задней юбки. <См. EI-45, ДЕМОНТАЖ, От-
делка задней четверти.>
6) Снимите нижнюю отделку задней четверти. <См. EI-45, ДЕ-
МОНТАЖ, Отделка задней четверти.>
7) Снимите крышку (B), осторожно отделяя обжимочный фик-
сатор. Проденьте центральный язычок внешнего ремня (A) на
другую сторону отделки через отверстие.

8) Снимите фиксаторы и свесьте задний конец отделки крыши.

ЗАДНИЙ РЕМЕНЬ БЕЗОПАСНОСТИ

SB-13

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

8) Отсоедините проводку и коннектор и снимите центральное
устройство внешнего ремня.

3. ВНУТРЕННИЙ РЕМЕНЬ

1) Снимите заднюю подушку.
2) Открутите болт и отделите внутренний ремень.

B: УСТАНОВКА

1. СТОРОНА ВНЕШНЕГО РЕМНЯ

Установите в обратном порядке.

ОСТОРОЖНО:
• Во время установки следите за тем, чтобы ремни не
перекручивались.
• После установки убедитесь в том, что ремни беспре-
пятственно вытягиваются и втягиваются.

Момент затяжки:

<См. SB-3, ЗАДНИЙ РЕМЕНЬ БЕЗОПАСНОСТИ,
КОМПОНЕНТ, Общее описание.>

2. ЦЕНТР ВНЕШНЕГО РЕМНЯ

Установите в обратном порядке.

Момент затяжки:

<См. SB-3, ЗАДНИЙ РЕМЕНЬ БЕЗОПАСНОСТИ,
КОМПОНЕНТ, Общее описание.>

3. ВНУТРЕННИЙ РЕМЕНЬ

Установите в обратном порядке.

ОСТОРОЖНО:
Во время установки следите за тем, чтобы ремни не пе-
рекручивались.

Момент затяжки:

<См. SB-3, ЗАДНИЙ РЕМЕНЬ БЕЗОПАСНОСТИ,
КОМПОНЕНТ, Общее описание.>

C: ОСМОТР

1. СТОРОНА ВНЕШНЕГО РЕМНЯ

Проверьте следующее и замените на новые детали в случае
необходимости.
• Если ремень ослаблен, погнут, истрепался, а также если он
ненормально втягивается и вытягивается.

2. ЦЕНТР ВНЕШНЕГО РЕМНЯ

3. ВНУТРЕННИЙ РЕМЕНЬ

Проверьте следующее и замените на новые детали в случае
необходимости.
• Если внутренний ремень деформирован или поврежден.
• Если пряжка ремня не входит в должное зацепление.
