УТИЛИЗАЦИЯ МОДУЛЯ ПОДУШЕК БЕЗОПАСНОСТИ (РАСКРЫТИЕ ПОСЛЕ СНЯТИЯ С АВТОМОБИЛЯ)

АВ-28

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

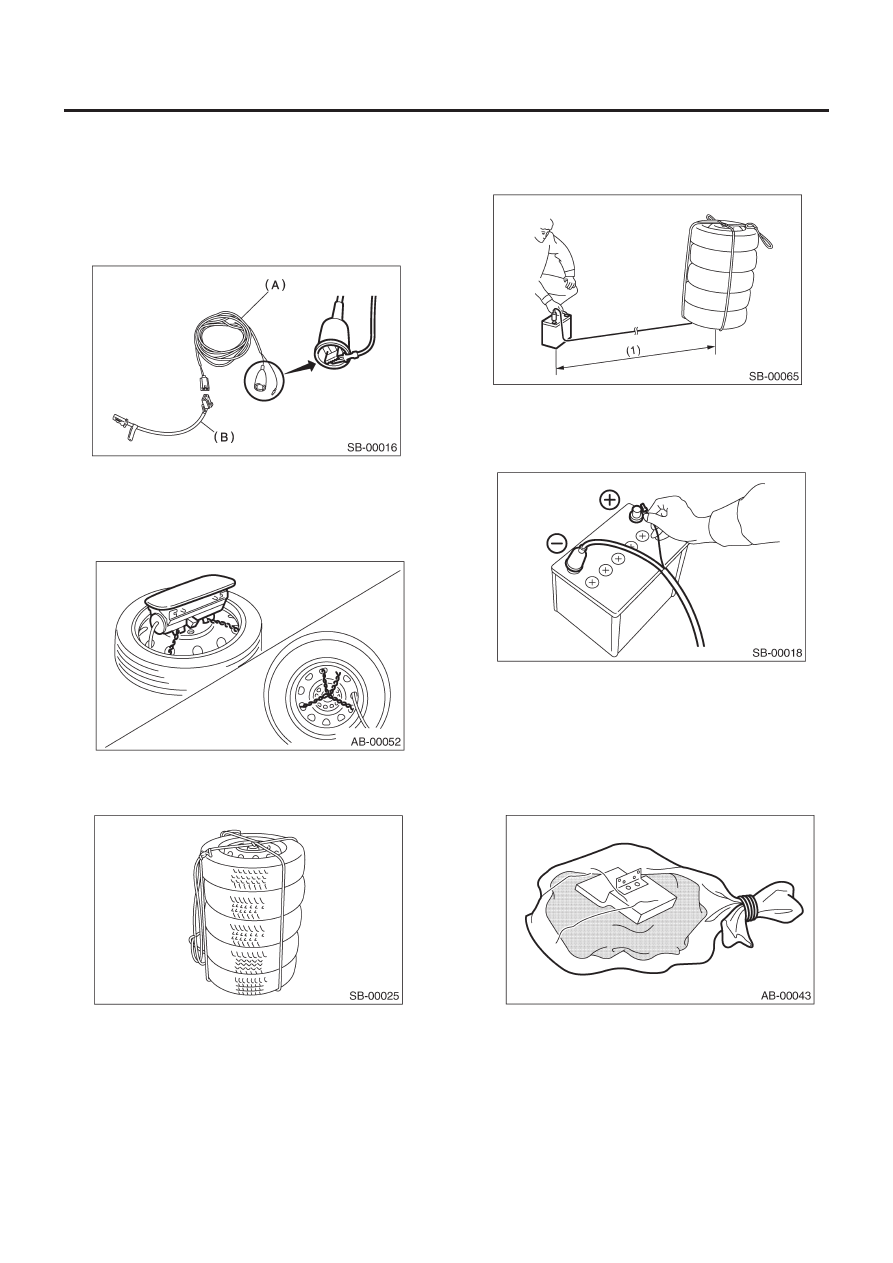

5) Замкните клемму на аллигаторный зажим, прилагаемый в
комплекте как инструмент для разворачивания (А).
6) Подсоедините инструмент для раскрытия и адаптер разво-
рачивания Е (В).

ОСТОРОЖНО:
Инструмент для раскрытия следует хранить с замкнуты-
ми клеммами вплоть до раскрывания модуля подушки
безопасности.

(A) Инструмент для раскрытия: (№ 98299PA030)
(B) Адаптер Е: (№ 98299SA030)

7) Подсоедините коннектор адаптера Е к модулю подушки.
8) Установите модуль подушки прокладкой вверх на колесо с
шиной диаметром 14 дюймов или более.

9) Положите три шины без колеса на колесо с установленным
модулем. Сверху положите еще одну шину с диском и крепко
свяжите их веревкой.

10) Отодвиньте аккумулятор минимум на 5 метров от автомо-
биля и обезопасьте прилегающую территорию. Подсоедини-
те аллигаторный зажим устройства для раскрытия модуля к
минусовой клемме аккумулятора (-).

(1)   Более 5 м (16 ft)

11) Подсоедините другой кабель устройства для раскрытия
модуля к плюсовой клемме аккумулятора. Затем раскройте
модуль системы подушек.

ОСТОРОЖНО:
• После раскрытия модуль подушек безопасности очень
горячий, поэтому надо оставить его на 40 минут, а затем
утилизировать.
• Не допускайте попадания воды на раскрытый модуль.

12) Заверните раскрытый модуль в герметичный виниловый
мешок и выбросите.

УТИЛИЗАЦИЯ МОДУЛЯ ПОДУШЕК БЕЗОПАСНОСТИ (РАСКРЫТИЕ ПОСЛЕ СНЯТИЯ С АВТОМОБИЛЯ)

АВ-29

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

3. МОДУЛЬ БОКОВОЙ ПОДУШКИ

1) Поверните зажигание в положение OFF.
2) Отсоедините кабель заземления от аккумулятора и подож-
дите не менее 20 секунд перед началом работы.
3) Снимите переднее сидение. <См. SE-6, ДЕМОНТАЖ, Пе-
реднее сидение.>
4) Снимите модуль боковой подушки. <См. AB-16, ДЕМОН-
ТАЖ, Модуль боковой подушки.>

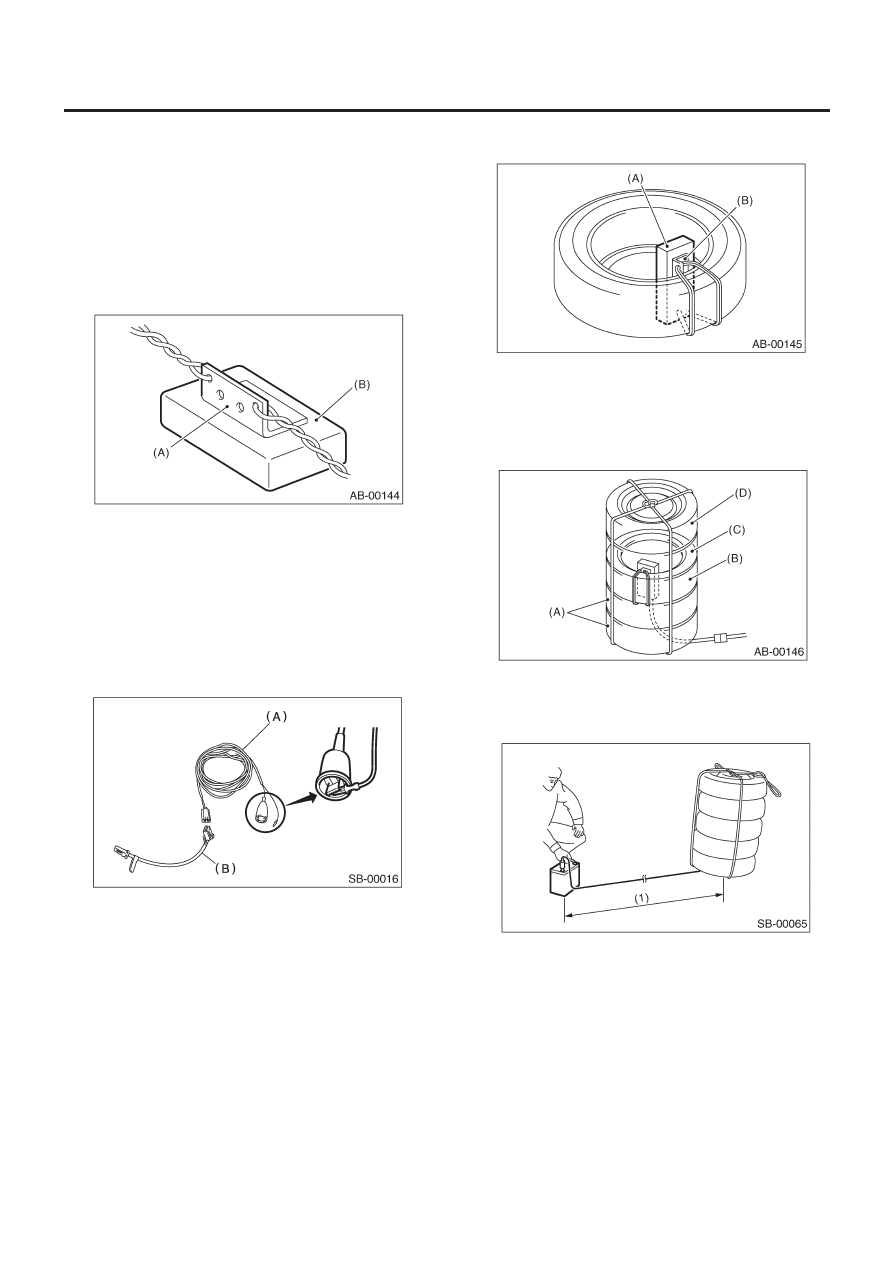

5) Сплетите три силовых провода [каждый сечением 1.25 мм

2

(0.00194 sq in) или более] и обвяжите их через отверстия в
кронштейне модуля подушки.

(A) Кронштейн модуля подушки
(B) Модуль боковой подушки

6) Замкните клемму на аллигаторный зажим, прилагаемый в
комплекте как инструмент для разворачивания (А).
7) Подсоедините инструмент для разворачивания и адап-
тер A (B).

ОСТОРОЖНО:
Инструмент для раскрытия следует хранить с замкнуты-
ми клеммами вплоть до раскрывания модуля подушки
безопасности.

(A) Инструмент для раскрытия: (№ 98299PA030)
(B) Адаптер A: (№ 98299FC030)

8) Подсоедините коннектор адаптера A к модулю подушки.

9) Установите модуль боковой подушки на шину диаметром
14 дюймов или более.

(A) Накладка
(B) Кронштейн модуля подушки

10) Поместите две шины без дисков (A) под колесо, на кото-
ром установлен модуль подушки (B). Поставьте еще одну ши-
ну без диска (C), а затем поставьте шину с диском (D) сверху.
Стяните их веревкой.

11) Отодвиньте аккумулятор минимум на 5 метров от автомо-
биля и обезопасьте прилегающую территорию. Подсоедини-
те аллигаторный зажим устройства для раскрытия модуля к
минусовой клемме аккумулятора (-).

(1)   Более 5 м (16 ft)

УТИЛИЗАЦИЯ МОДУЛЯ ПОДУШЕК БЕЗОПАСНОСТИ (РАСКРЫТИЕ ПОСЛЕ СНЯТИЯ С АВТОМОБИЛЯ)

АВ-30

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

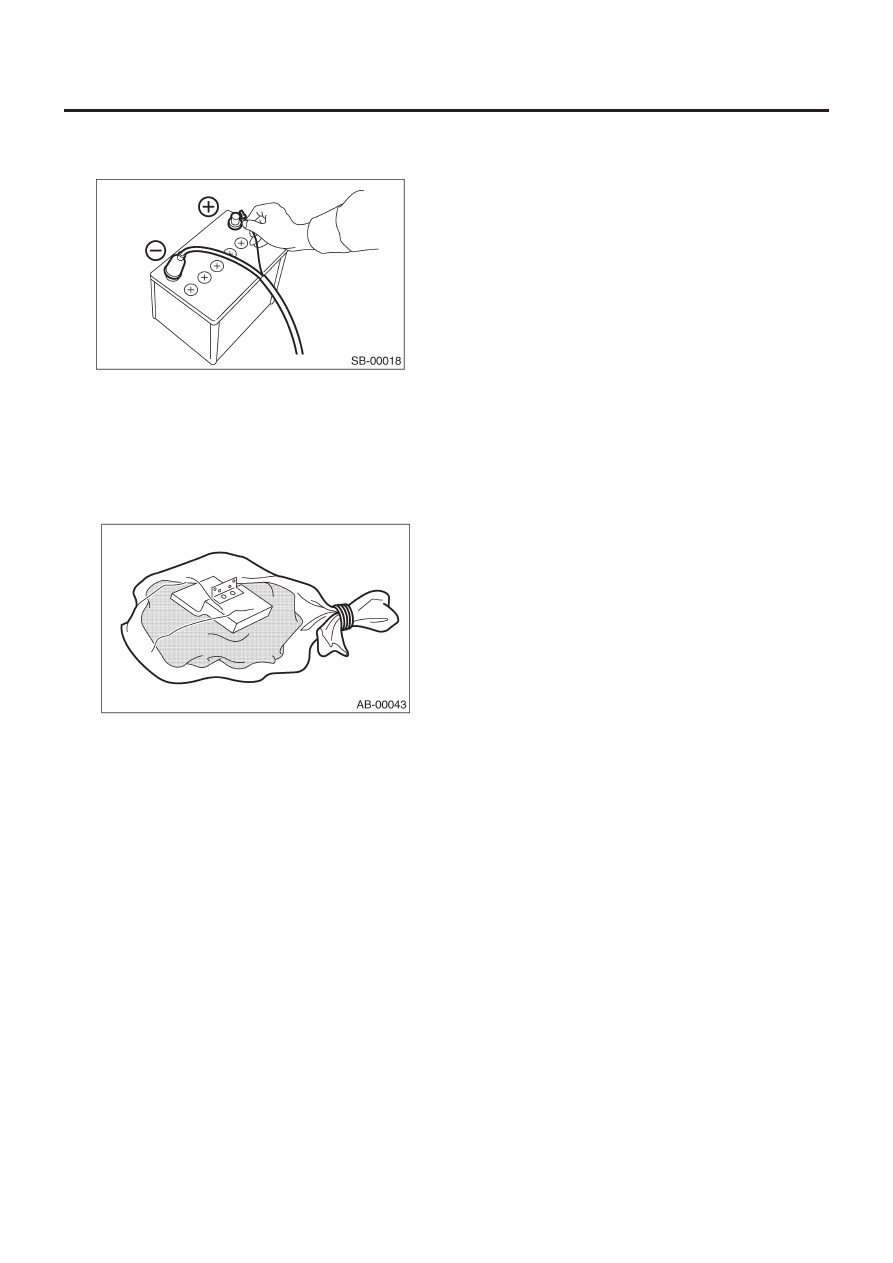

12) Подсоедините другой кабель устройства для раскрытия
модуля к плюсовой клемме аккумулятора. Затем раскройте
модуль системы подушек.

ОСТОРОЖНО:
• После раскрытия модуль подушек безопасности очень
горячий, поэтому надо оставить его на 40 минут, а затем
утилизировать.
• Не допускайте попадания воды на раскрытый модуль.

13) Заверните раскрытый модуль в герметичный виниловый
мешок и выбросите.
