ОБЩЕЕ ОПИСАНИЕ

АВ-8

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

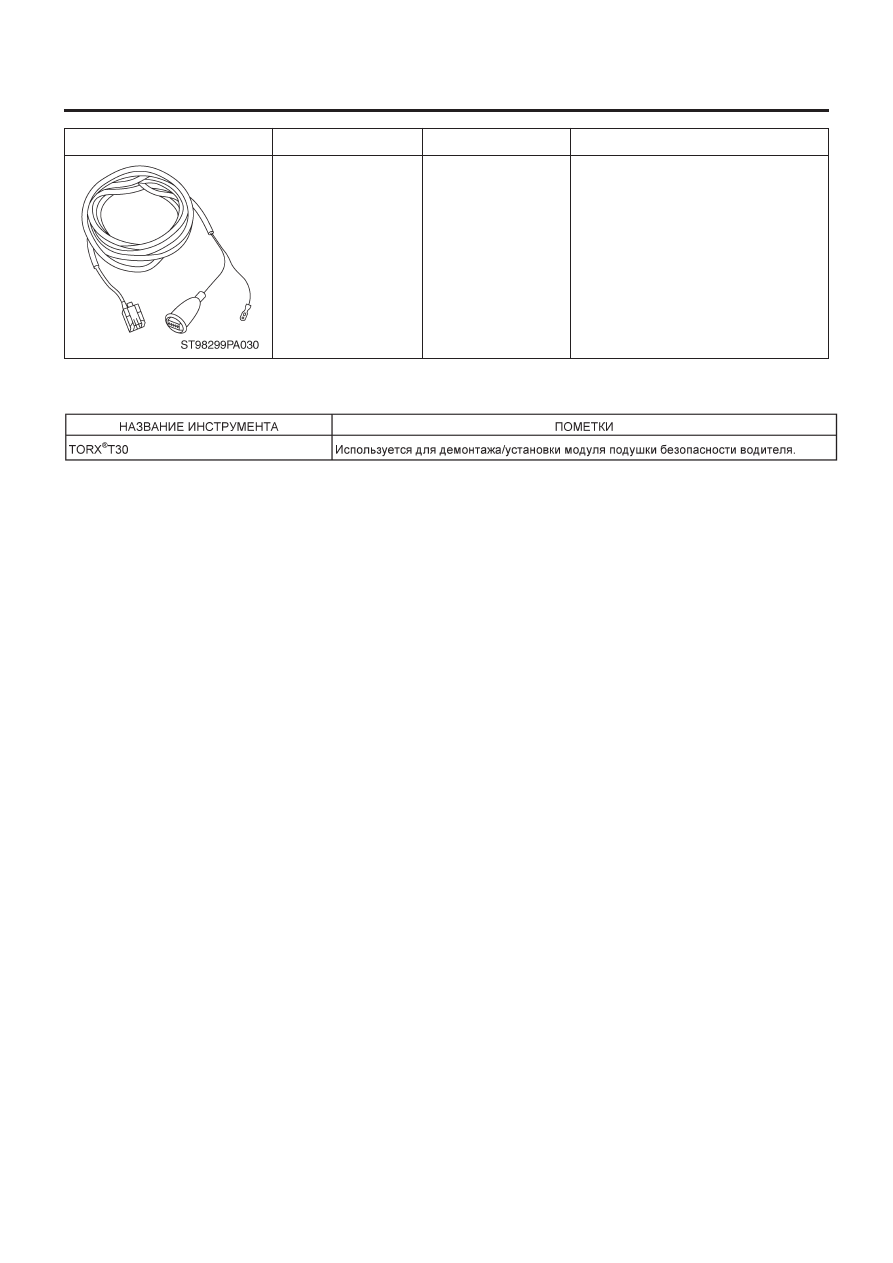

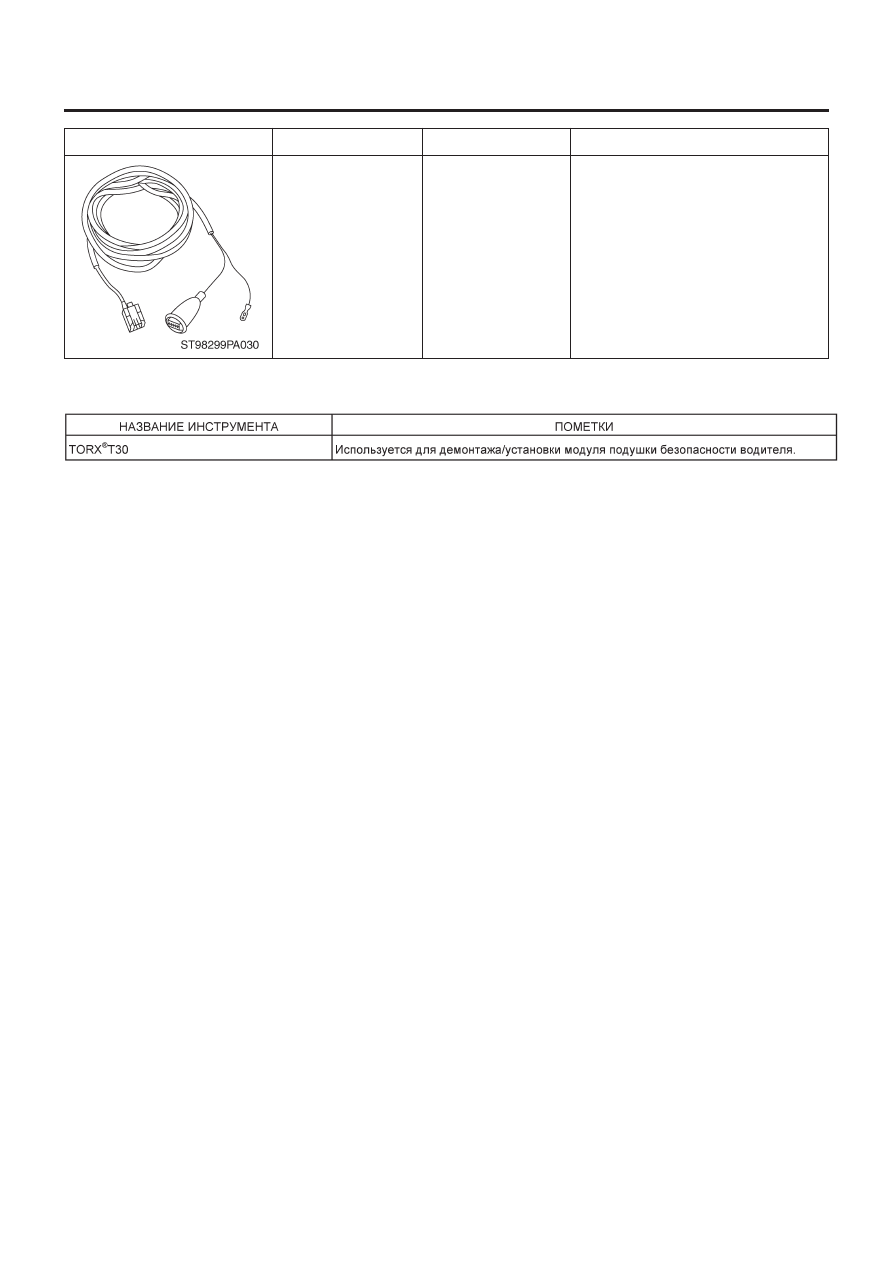

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

98299PA030

ИНСТРУМЕНТ
ДЛЯ РАСКРЫТИЯ

• Используется для раскрывания модуля
подушки безопасности.
• Используется с  АДАПТЕРОМ
РАСКРЫТИЯ А (98299FC030).

ОПИСАНИЕ

ПОМЕТКИ

КОННЕКТОР ПОДУШЕК БЕЗОПАСНОСТИ

АВ-9

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

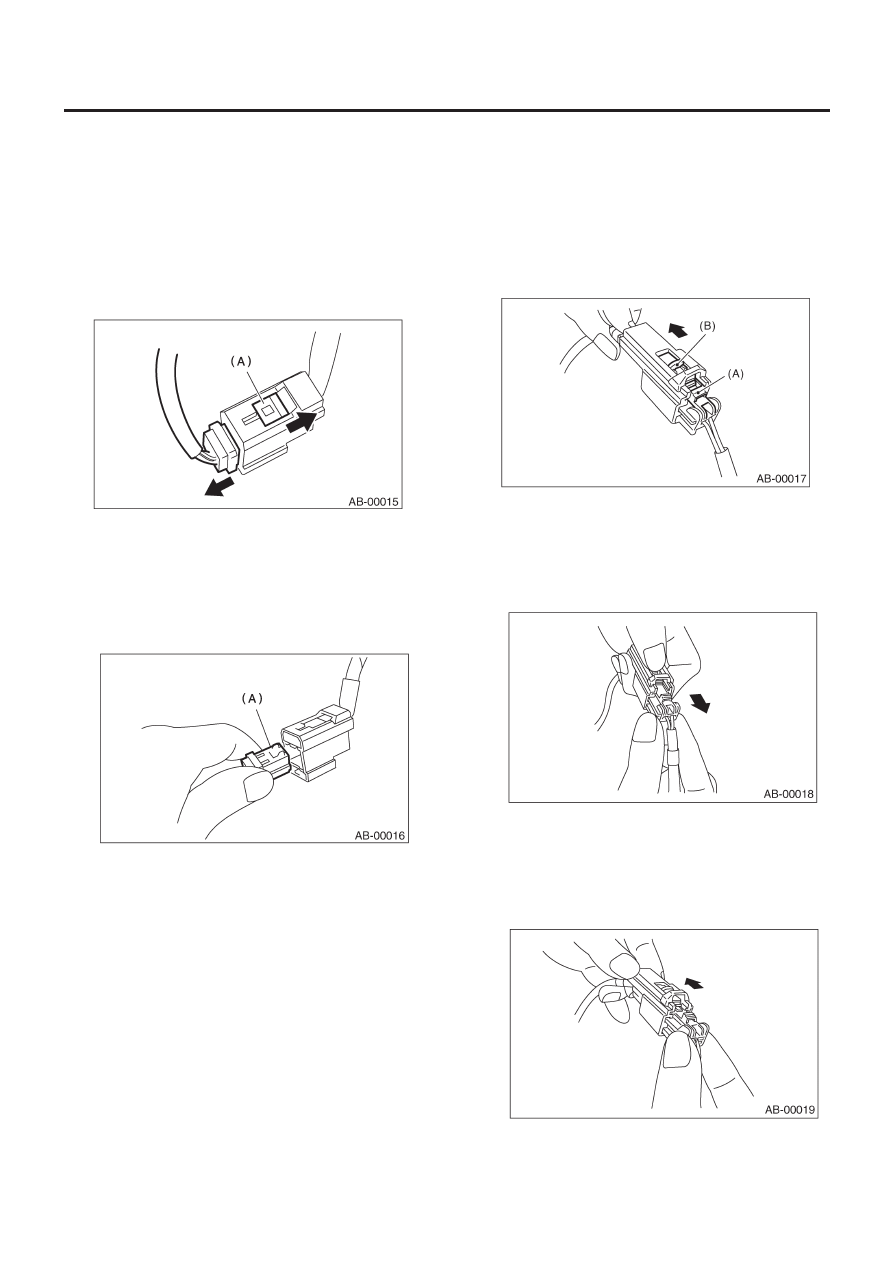

2. Коннектор подушек безопасности

A: ОПЕРАЦИЯ

1. ПИТАНИЕ

1) Как отсоединять:

(1) Передвиньте скользящий замок (A) в направлении

стрелки.

(2) Потяните коннектор-«маму» в направлении стрелки при

передвинутом скользящем замке (A)

ОСТОРОЖНО:
При вытягивании следует держать за коннектор, а не за
провод.

2) Как подсоединять:
Удерживая коннектор (A), осторожно вдавите его, пока не ус-
лышите звук соединения.

ОСТОРОЖНО:
Коннектор должен быть вставлен до фиксации. После
этого слегка потяните его, чтобы проверить установку.

2. ПОДУШКА БЕЗОПАСНОСТИ ВОДИТЕЛЯ

(МЕЖДУ ПРОВОДКОЙ ПОДУШКИ
БЕЗОПАСНОСТИ И ПОВОРОТНЫМ
СОЕДИНИТЕЛЕМ), ПОДУШКА БЕЗОПАСНОСТИ
ПАССАЖИРА И БОКОВАЯ ПОДУШКА
БЕЗОПАСНОСТИ

1) Как отсоединять:

(1) Нажмите на рычажок замка (A).
(2) При вжатом рычажке замка (A) передвиньте скользя-

щий замок (B)  в направлении стрелки.

(3) При оттянутом скользящем замке верните рычажок

замка в начальное положение, а затем потяните в на-
правлении стрелки для отсоединения коннектора.

ОСТОРОЖНО:
При вытягивании следует держать за коннектор, а не за
провод.

2) Как подсоединять:
Удерживая коннектор, осторожно вдавите его, пока не услы-
шите звук соединения.

ОСТОРОЖНО:
Коннектор должен быть вставлен до щелчка. После это-
го слегка потяните его, чтобы проверить установку.

КОННЕКТОР ПОДУШЕК БЕЗОПАСНОСТИ

АВ-10

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

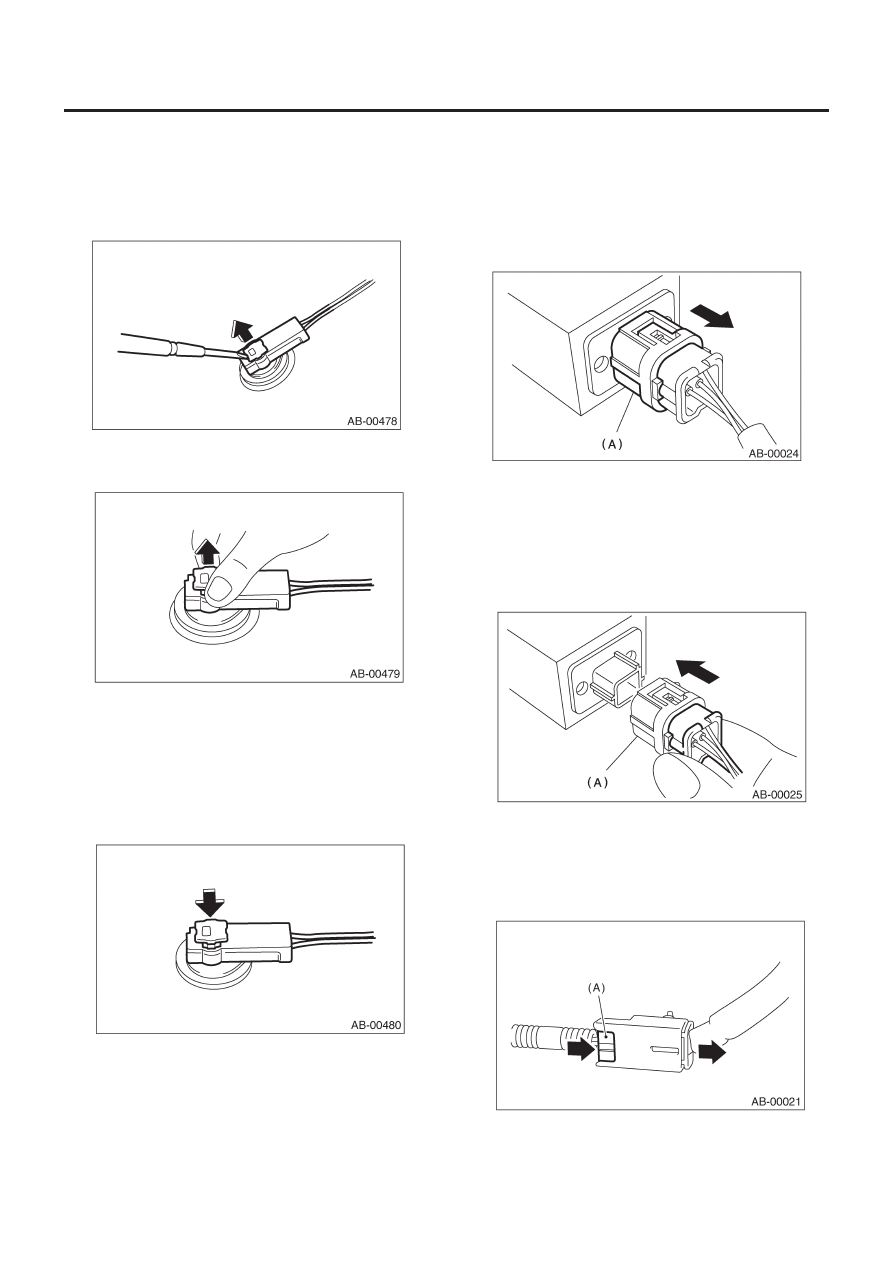

3. МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ

ВОДИТЕЛЯ И УСТРОЙСТВО
ПРЕДВАРИТЕЛЬНОГО НАТЯЖЕНИЯ

1) Как отсоединять:

(1) С помощью плоской отвертки отожмите замок вверх

для размыкания.

(2) Потяните за коннектор, чтобы отсоединить его от уст-

ройства модуля подушки безопасности водителя или
устройства втягивателя.

2) Как подсоединять:
Подсоедините коннектор в порядке, обратном отсоедине-
нию. Вставляйте коннектор до тех пор, пока не услышите звук
соединения.

ОСТОРОЖНО:
• Коннектор должен быть вставлен до щелчка. После
этого слегка потяните его, чтобы проверить установку.
• Не забудьте вставить нажимной замок.

4. ПЕРЕДНИЙ ВСПОМОГАТЕЛЬНЫЙ ДАТЧИК

И ДАТЧИК БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ

1) Как отсоединять:
Удерживая внешнюю часть (A), потяните его в направлении
стрелки.

ОСТОРОЖНО:
При вытягивании держите за коннектор, а не за провод.

2) Как подсоединять:
Удерживайте коннектор и осторожно вдавливайте его, пока
не услышите звук соединения.

ОСТОРОЖНО:
• Внешняя часть (A) отходит назад, поэтому не кладите
руку на внешнюю часть.
• Коннектор должен быть вставлен до щелчка. После
этого слегка потяните его, чтобы проверить установку.

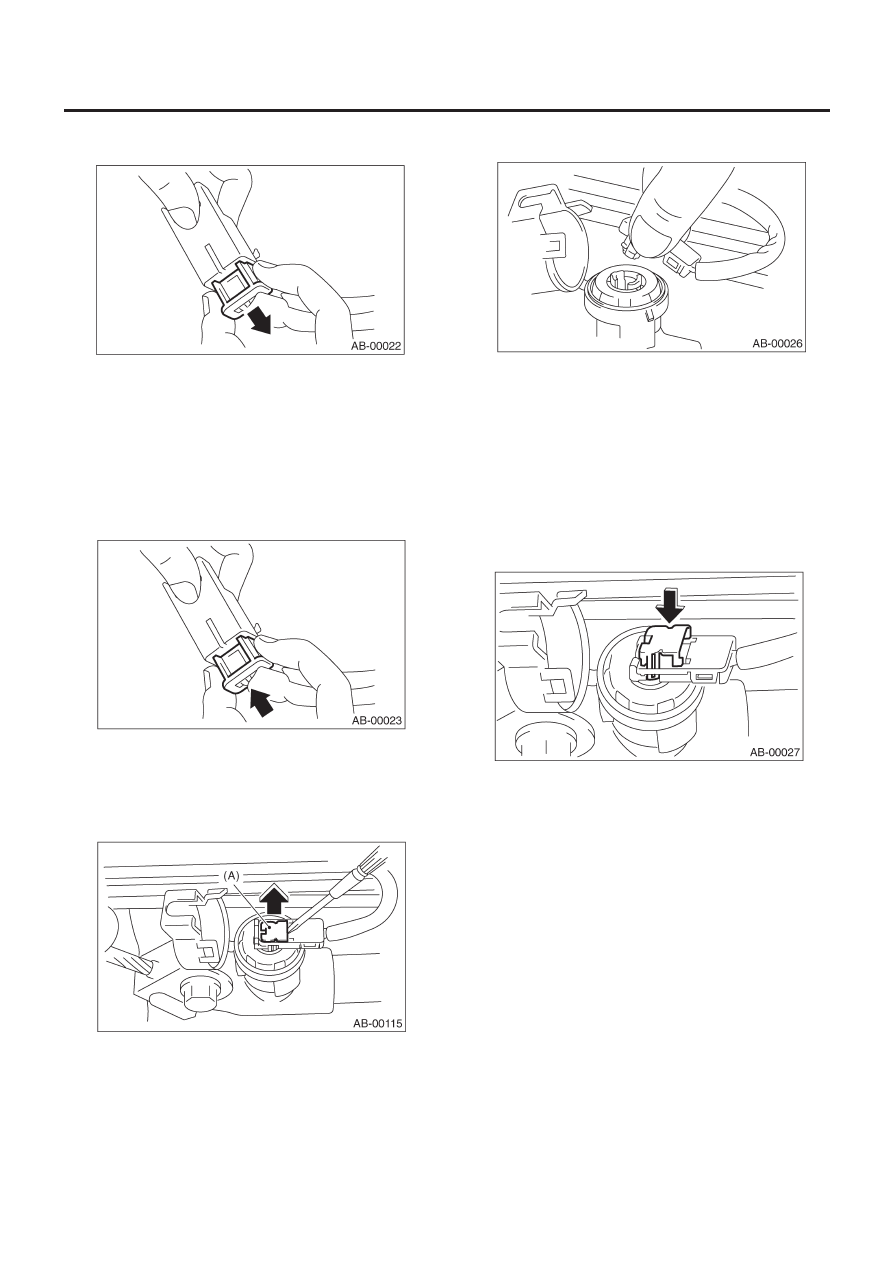

5. ПОДУШКА БЕЗОПАСНОСТИ ПАССАЖИРА

1) Как отсоединять:

(1) Передвиньте скользящий замок (А) в направлении

стрелки.

КОННЕКТОР ПОДУШЕК БЕЗОПАСНОСТИ

АВ-11

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

(2) При нажатом скользящем замке потяните коннектор в

сторону стрелки и отсоедините его.

ОСТОРОЖНО:
При вытягивании держите за коннектор, а не за провод.

2) Как подсоединять:
Удерживайте коннектор и осторожно вдавливайте его, пока
не услышите звук соединения.

ОСТОРОЖНО:
Коннектор должен быть вставлен до щелчка. После это-
го слегка потяните его, чтобы проверить установку.

6. ПРЕДВАРИТЕЛЬНЫЙ НАТЯЖИТЕЛЬ ПОЯСНОГО

РЕМНЯ БЕЗОПАСНОСТИ

1) Как отсоединять.

(1) С помощью плоской отвертки отогните нажимной за-

мок (А) вверх для открывания.

(2) Потяните за коннектор и отсоедините его от предвари-

тельного натяжителя поясного ремня безопасности.

ОСТОРОЖНО:
При вытягивании держите за коннектор, а не за провод.

2) Как подсоединять:
Подсоедините коннектор в порядке, обратном отсоедине-
нию. Вставляйте коннектор до тех пор, пока не услышите звук
соединения.

ОСТОРОЖНО:
• Коннектор должен быть вставлен до щелчка. После
этого слегка потяните его, чтобы проверить установку.
• Не забудьте надежно зафиксировать нажимной замок.
