ОБЩЕЕ ОПИСАНИЕ

PB-2

СТОЯНОЧНЫЙ ТОРМОЗ

1. Общее описание

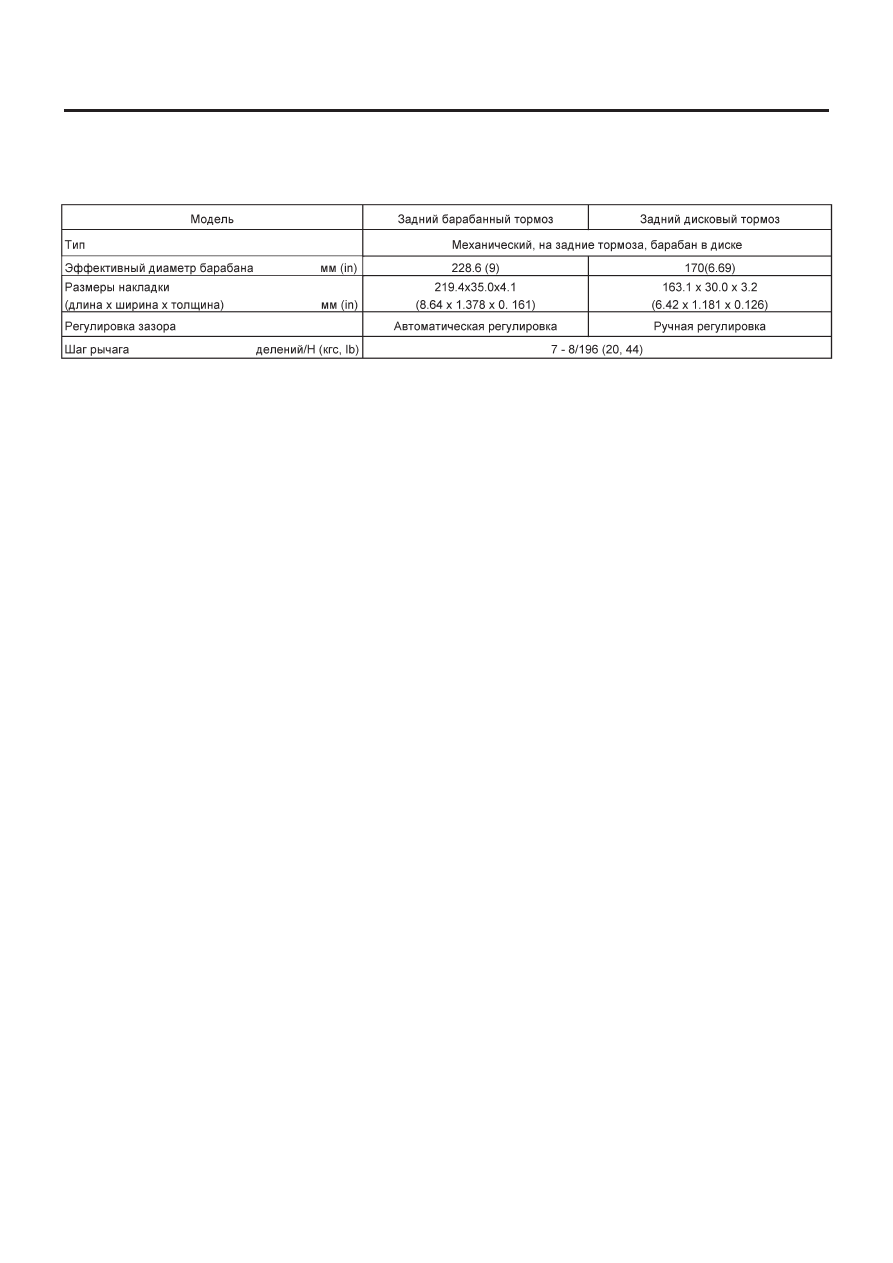

A: СПЕЦИФИКАЦИИ

ОБЩЕЕ ОПИСАНИЕ

PB-3

СТОЯНОЧНЫЙ ТОРМОЗ

B: КОМПОНЕНТ

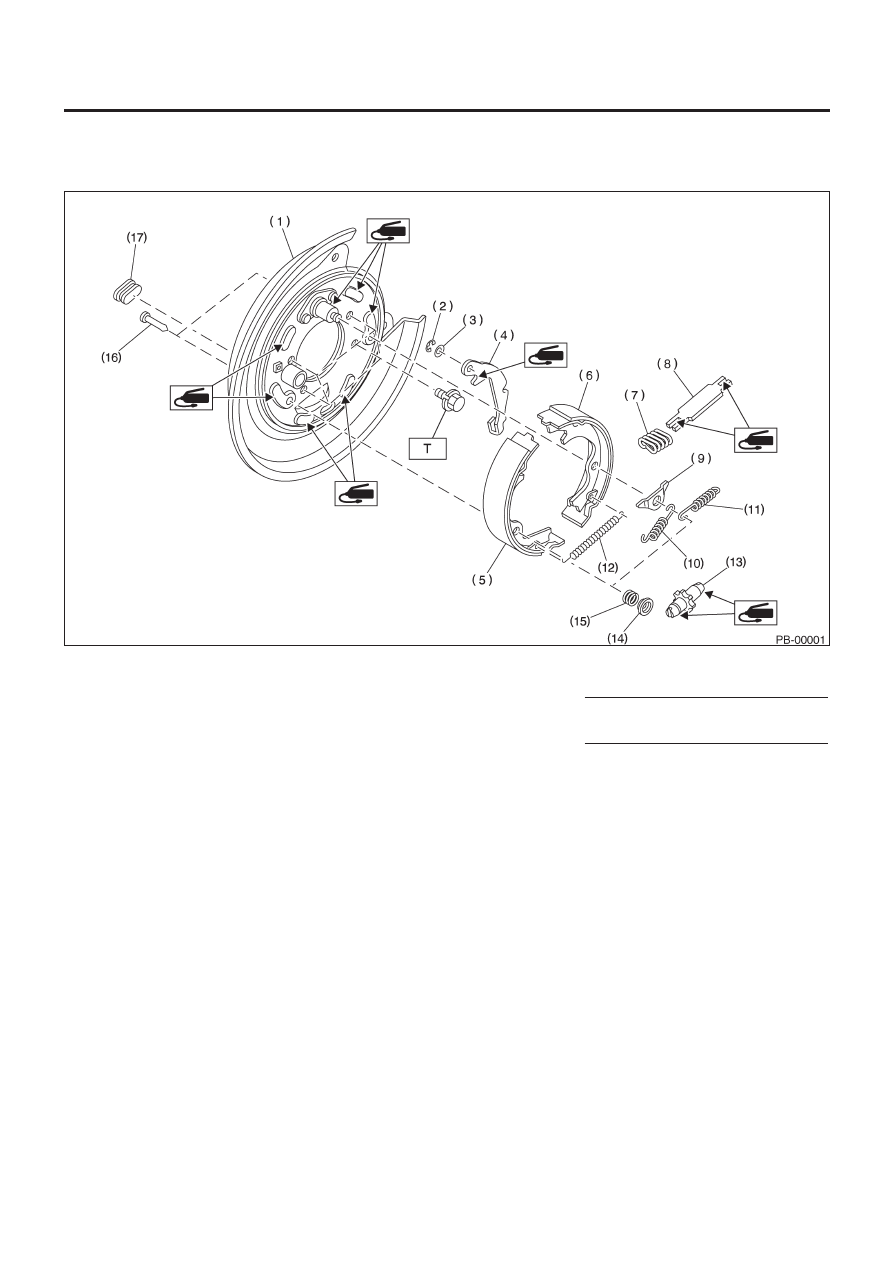

1.  СТОЯНОЧНЫЙ ТОРМОЗ (ЗАДНИЙ ДИСКОВЫЙ ТОРМОЗ)

(1) Задняя пластина
(2) Фиксатор
(3) Пружинная шайба
(4) Рычаг
(5) Колодка стояночного тормоза (первичная)
(6) Колодка стояночного тормоза (вторичная)
(7) Пружина стойки

(8) Стойка
(9) Направляющая пластина колодки
(10) Первичная возвратная пружина
(11) Вторичная возвратная пружина
(12) Регулировочная пружина
(13) Регулятор
(14) Зажимной стакан колодки

(15) Зажимная пружина колодки
(16) Зажимной палец колодки
(17) Крышка регулировочного отверстия

Момент затяжки: Н•м (кгс-м, ft-lb)

T:   53 (5.4, 39.1)

ОБЩЕЕ ОПИСАНИЕ

PB-4

СТОЯНОЧНЫЙ ТОРМОЗ

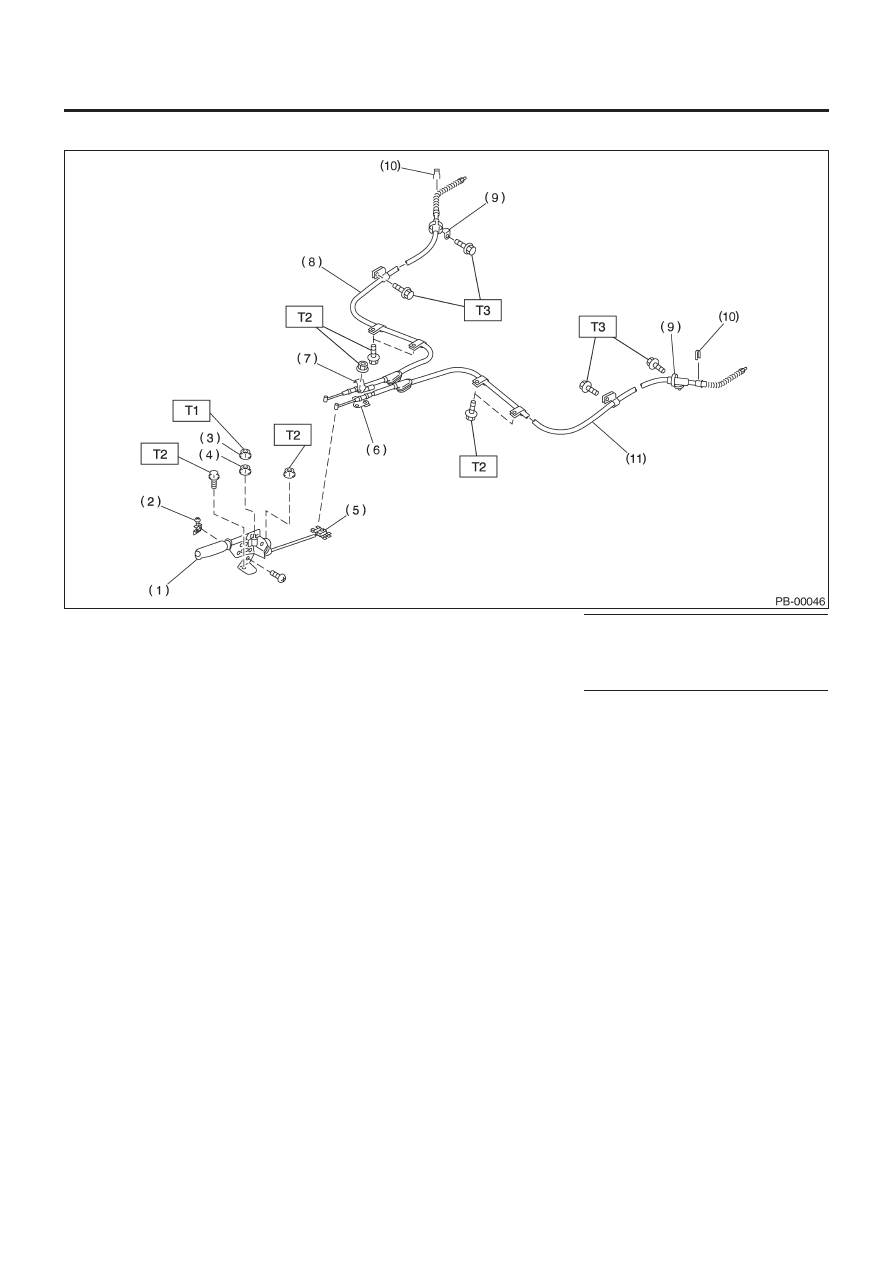

2.  ТРОС СТОЯНОЧНОГО ТОРМОЗА

(1) Рычаг стояночного тормоза
(2) Переключатель стояночного тормоза
(3) Запорная гайка
(4) Регулировочная гайка
(5) Балансир
(6) Кронштейн
(7) Зажим

(8) Правосторонний трос стояночного

тормоза

(9) Направляющая троса
(10) Зажим (модель с задним дисковым

тормозом)

(11) Левосторонний трос стояночного

тормоза

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:    6 (0.6, 4.3)
T2:    18 (1.8, 13.0)
T3:    32 (3.3, 23.6)

ОБЩЕЕ ОПИСАНИЕ

PB-5

СТОЯНОЧНЫЙ ТОРМОЗ

C: ОСТОРОЖНО

• Надевайте рабочую одежду при проведении работ, включая
головной убор, защитные очки и защитную обувь.
• Перед удалением, установкой или разборкой, обязательно
точно выясните суть неполадки. Избегайте ненужного удале-
ния, установки, разборки и замены.
• Следите за тем, чтобы не обжечь руки, потому что каждая
деталь автомобиля сильно нагрета после работы.
• Используйте фирменное масло, смазку и т.д. SUBARU, или
эквивалент. Не смешивайте масло, смазку и т.д. разной гра-
дации или разных производителей.
• Обязательно затягивайте фиксаторы, включая болты и гай-
ки, с указанным усилием.
• Размещайте домкраты или стояки безопасности под соот-
ветствующими местами.
• Перед фиксацией детали в тисках помещайте между дета-
лью и тисками прокладочные материалы, такие как деревян-
ные блоки, алюминиевые пластины или грубую ткань.
• Не допускайте попадания смазки и т.д. на колодки стояноч-
ного тормоза.
